Stykače a SSR relé představují klíčové prvky v průmyslové automatizaci i domácích elektrických instalacích. Správné zapojení stykače v režimu start-stop nebo s přidrží zajišťuje spolehlivý provoz, zatímco SSR relé díky principu polovodičového spínání nachází uplatnění například ve fotovoltaice. Porozumění jejich funkci a správnému použití výrazně zvýší bezpečnost i efektivitu elektrických obvodů.
⭐ Zásadní body
- Stykače mají životnost přes 1 milion sepnutí, ministykače kolem 0,5 milionu sepnutí.
- SSR relé spínají rychlostí cca 1 ms a mají životnost milionů cyklů.
- Stykače přitahují při 80 % jmenovitého napětí a odpadají při 20-55 %.
- SSR relé generují svodový proud 1-10 mA i v vypnutém stavu.
- Kovová základna SSR relé by měla být udržována pod 85 °C pro bezpečný provoz.

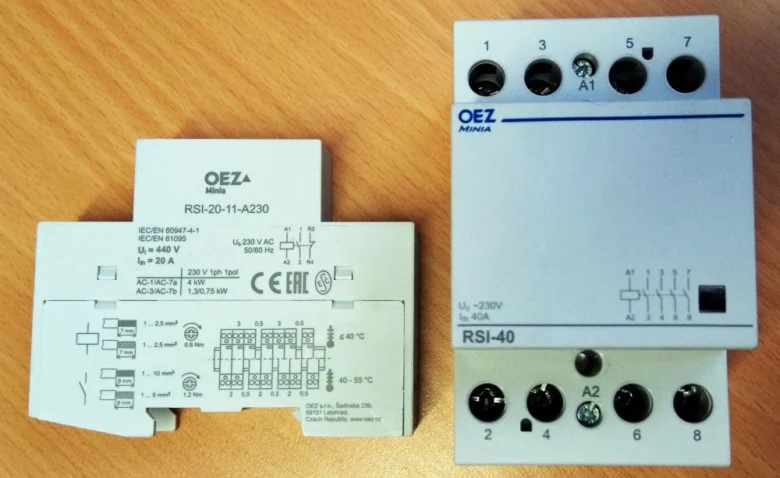

Jak správně zapojit stykač pro spínání zátěže
Správné zapojení stykače začíná připojením cívky stykače na standardní napětí 230 V AC, které umožňuje ovládání hlavních kontaktů. Pomocné kontakty slouží jako řídicí prvky v obvodech, například pro vytvoření přidržovacího obvodu, který udrží stykač sepnutý i po uvolnění tlačítka start. Tento princip je základem zapojení stykače do start-stop obvodů a automatického ovládání zařízení. Bezpečnostní opatření zahrnují správné dimenzování stykače podle zatížení a použití vhodných jištění.
- Připojení cívky – připojte svorky A1 a A2 stykače na zdroj střídavého napětí 230 V AC, přičemž A1 je obvykle fáze a A2 nulový vodič.
- Zapojení pomocných kontaktů – vyberte kontakt typu NO (normálně otevřený) pro přidržovací obvod; tento kontakt propojte paralelně s tlačítkem start.
- Vytvoření přidržovacího obvodu – spojte tlačítko start, pomocný kontakt a cívku tak, aby po stisku tlačítka a sepnutí stykače pomocný kontakt udržel cívku pod proudem.
- Zapojení tlačítka stop – mezi fázi a cívku zařaďte tlačítko stop, které přeruší přívod napájení cívky a tím stykač rozepne.
- Připojení hlavních kontaktů – hlavní kontakty stykače zapojte do napájení zátěže, například motoru nebo topení, dle požadovaného obvodu.
- Ověření funkce – po zapojení proveďte kontrolu správného sepnutí a rozepnutí stykače stiskem tlačítek start a stop.
- Dodržení bezpečnostních pravidel – zajistěte správné jištění stykače a okolních vodičů proti přetížení a zkratu.
Praktické tipy pro zapojení stykače s přidrží doporučují použít pomocné kontakty s dostatečným proudovým zatížením a chránit ovládací obvod pojistkami. Častou chybou je použití nevhodně dimenzovaných pomocných kontaktů nebo zapojení přidržovacího obvodu bez ochrany proti zkratu, což může vést k poškození stykače.
Postup zapojení stykače s přidrží pro bezpečný start motoru
Pro bezpečný start motoru je vhodné použít stykač s přidržovacím obvodem, který zaručí, že motor zůstane pod napětím pouze při aktivním požadavku. Tento způsob zabraňuje nechtěnému spuštění po výpadku napájení a umožňuje snadné nouzové vypnutí tlačítkem stop.
Tip: Při dimenzování stykače a SSR relé pro danou aplikaci zvažte maximální proud zátěže a spínací cykly, aby nedocházelo k přehřívání a předčasnému opotřebení zařízení. SSR relé na 230 V se často používá pro přesnější řízení topení, zatímco stykače jsou vhodnější pro vyšší proudy a motorové aplikace.
Princip a fungování SSR relé v elektrických obvodech
SSR relé představuje polovodičové spínací zařízení využívající moderní technologie bez mechanických částí. Díky tomu nabízí rychlé a spolehlivé spínání s dlouhou životností, což z něj činí ideální komponentu pro domácí i průmyslové instalace.
Jak funguje SSR relé v praxi?
SSR relé spíná elektrický proud pomocí polovodičových prvků, zejména triaků a MOSFETů. Tyto součástky umožňují přepínání bez mechanického kontaktu, čímž se výrazně snižuje opotřebení a zvyšuje životnost zařízení. Spínací rychlost SSR relé dosahuje přibližně 1 ms, což je několikanásobně rychlejší než u klasických mechanických relé nebo stykačů. V praxi to znamená rychlou odezvu a přesné řízení zátěže. Životnost SSR relé se pohybuje v řádu milionů cyklů, což výrazně převyšuje mechanická relé, která obvykle dosahují kolem jednoho milionu sepnutí.
Polovodičové spínání navíc eliminuje jiskření, které je u mechanických stykačů běžné, a proto jsou SSR relé vhodná pro citlivé aplikace v domácnostech nebo průmyslu. Díky absenci pohyblivých částí je provoz zcela tichý a bez vibrací.
Jak zapojit SSR relé krok za krokem?
Pro správné zapojení SSR relé je klíčové dodržet správné vstupní napětí, které obvykle začíná od 3 V DC. To umožňuje snadné ovládání z různých logických obvodů nebo mikrořadičů. Výstupní část SSR relé se připojuje ke spínané zátěži, například k topení, motoru nebo osvětlení. U některých modelů je možné připojit SSR relé přímo na 230 V síť.
Důležité je zajistit správnou polaritu vstupního signálu a zároveň nezapomenout na přiměřené chlazení SSR relé během provozu, protože polovodičové prvky se zahřívají. Nedostatečné chlazení může vést k přehřátí a předčasnému selhání.
- Připojte vstupní svorky SSR relé k řídicímu signálu s napětím 3-32 V DC
- Připojte výstupní svorky k zátěži a zdroji střídavého proudu (230 V)
- Zajistěte montáž SSR relé na DIN lištu s chladičem, pokud je potřeba
- Ověřte správné zapojení pomocí měření před uvedením do provozu
Jaký je rozdíl mezi stykačem a SSR relé?

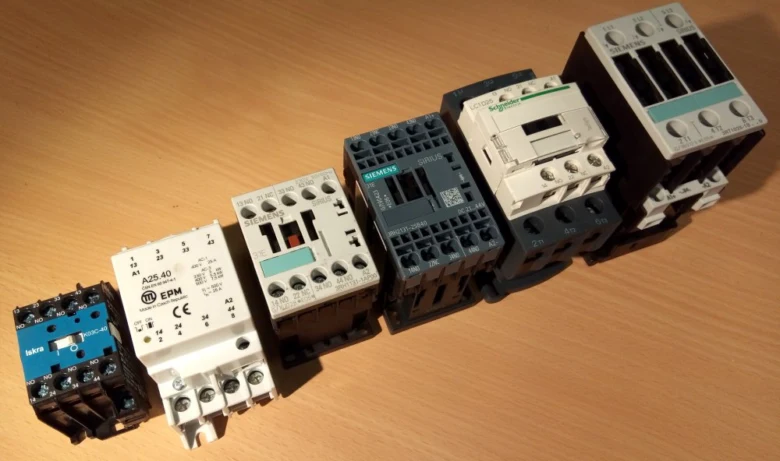

Stykače jsou mechanická spínací zařízení určená pro ovládání vysokých proudů, často v aplikacích s motory nebo start-stop obvody. Mají životnost přibližně 1 milion sepnutí a obsahují pohyblivé kontakty, které se postupně opotřebovávají. Naopak SSR relé pracují na principu polovodičového spínání pomocí triaků nebo MOSFETů, což zaručuje životnost v řádu milionů cyklů a spínací rychlost cca 1 ms.
Mezi hlavní výhody SSR relé patří tichý provoz, absence jiskření a menší mechanické opotřebení. Stykače však zůstávají vhodné pro aplikace s velmi vysokými proudy a tam, kde je potřeba galvanické oddělení. SSR relé se díky své rychlosti a spolehlivosti hojně využívají i ve fotovoltaických systémech, topení a automatizaci domácností.
- Stykač má mechanické části, SSR relé je polovodičové
- Stykač je vhodný pro vysoké proudy, SSR relé pro přesné a rychlé spínání
- SSR relé nabízí delší životnost a tichý provoz bez jiskření
- Stykače se používají v start-stop obvodech s přidrží, SSR relé v moderních automatizacích
Tip: Při zapojení stykače s přidrží nebo start-stop obvodu je nutné zkontrolovat správné propojení svorek A1 a A2, aby nedocházelo k nechtěnému spínání nebo přehřívání zařízení. U SSR relé je zase důležité věnovat pozornost chlazení, zejména v domácích instalacích s vyšším výkonem.
Praktické použití stykačů a SSR relé v průmyslu a domácnosti
Stykače slouží primárně k řízení motorů a spínání vysokých proudů, což je běžné například v průmyslových zařízeních nebo v topných systémech. Jejich mechanická konstrukce umožňuje životnost přes 1 milion sepnutí a zvládají značné zátěže, což je důvodem, proč se často využívají v obvodech s funkcí start-stop nebo při zapojení stykače s přidrží pro bezpečný provoz motorů.
Naopak SSR relé (solid state relé) pracují na principu polovodičového spínání bez mechanických částí, což jim umožňuje velmi rychlé a tiché spínání s životností v řádu milionů cyklů. SSR relé jsou ideální pro aplikace vyžadující časté spínání, například v domácích instalacích pro řízení topení nebo ve fotovoltaických systémech. Díky své konstrukci se navíc jednoduše montují na DIN lištu a lze je snadno zapojit do 230V sítě.
Jaký je rozdíl v použití stykače a SSR relé v průmyslových aplikacích
Stykač je vhodný zejména tam, kde je potřeba spínat vyšší proudy a motory s indukční zátěží, protože zvládá veliké spínací proudy a nárazy. SSR relé oproti tomu vyniká v aplikacích, kde je klíčová rychlá odezva a bezhlučný provoz, například při regulaci teploty nebo signálovém spínání. V praxi se často volí stykač místo SSR relé v obvodech s vyššími proudy a kde je nutná fyzická izolace kontaktů.
Jaké jsou výhody použití SSR relé oproti běžným relé
SSR relé nabízí výrazně delší životnost a rychlejší spínací rychlost bez mechanického opotřebení. Navíc eliminují jiskření a hlučnost, což je výhodné v domácnostech i citlivých průmyslových provozech. Při správném zapojení SSR relé 230V lze dosáhnout vysoké spolehlivosti a bezpečnosti.
| Parametr | Stykač | SSR relé |
|---|---|---|
| Spínaný proud | Vysoký (až stovky ampér) | Střední až nízký |
| Životnost (sepnutí) | Přes 1 milion | Miliony (bez mechanického opotřebení) |
| Spínací rychlost | Pomalejší (mechanické kontakty) | Velmi rychlá (elektronické spínání) |
| Hluku při spínání | Jiskření, mechanický zvuk | Tiché |
| Vhodné použití | Motory, start-stop obvody, topení | Regulace topení, fotovoltaika, rychlé spínání |
Tip: Častou chybou je nesprávné dimenzování stykače na nižší proudy, což vede k předčasnému poškození kontaktů. Pro rychlé a časté spínání bez hluku je lepší volit SSR relé.
Stykače se hodí pro aplikace s vyššími proudy a indukčními zátěžemi, kde je nutná robustnost a fyzická separace obvodů, zatímco SSR relé jsou ideální tam, kde je potřeba rychlé, tiché a spolehlivé spínání s dlouhou životností.
Dimenzování a volba vhodného stykače a SSR relé podle zátěže
Správné dimenzování stykače začíná určením jmenovitého proudu, který odpovídá maximální zátěži v daném obvodu. Pro zatížení motorů se používá norma AC-3, která specifikuje zvýšený proud při rozběhu a zátěžové podmínky. Kromě jmenovitého pracovního proudu je důležitý i tepelný proud, tedy maximální proud, který může stykač krátkodobě snést bez poškození. Paralelní zapojení stykačů se využívá ke zvýšení proudové kapacity, přičemž je třeba dbát na správné vyrovnání zatížení mezi jednotlivými stykači.
SSR relé (solid state relé) vybíráte podle typu výstupního proudu – existují verze pro střídavý (AC) i stejnosměrný (DC) proud. Pro aplikace vyžadující rychlé spínání a dlouhou životnost je SSR relé vhodnější než mechanický stykač. Parametry jako jmenovitý proud a napětí musí odpovídat provoznímu zatížení, například při SSR relé 230V je nutné zohlednit i spínací napětí a proudové zatížení odporové nebo indukční zátěže.
Jak správně dimenzovat stykač a SSR relé pro danou aplikaci
Pro správné zapojení stykače start stop je klíčové zvolit stykač s dostatečným jmenovitým proudem, který odpovídá maximálnímu proudu motoru v režimu AC-3. Při zapojení stykače s přidrží je nutné dbát na správné připojení svorek A1 a A2 podle schématu výrobce, aby bylo zajištěno bezpečné sepnutí a vypnutí obvodu.
SSR relé zapojení musí respektovat principy správného dimenzování – pro fotovoltaiku se často používají SSR relé navržená speciálně pro DC zátěž, která odolávají zpětnému proudu. Tabulka níže ukazuje základní přehled kritérií pro výběr a dimenzování stykačů a SSR relé:
| Zařízení | Hlavní parametr | Typ zátěže | Poznámka |
|---|---|---|---|
| Stykač | Jmenovitý proud AC-3 | Motory, indukční zátěž | Paralelní zapojení zvyšuje proudovou kapacitu |
| SSR relé | Jmenovitý proud DC/AC | Odporová i indukční zátěž | Rychlé spínání, bez mechanického opotřebení |
| SSR relé 230V | Jmenovité napětí 230V | Fotovoltaika, topení | Nutné správné chlazení a zapojení dle výrobce |
Tip: Častou chybou je poddimenzování stykače pro spouštění motorů, což vede k jeho přehřívání a zkrácení životnosti. Proto vždy zkontrolujte jmenovité hodnoty podle konkrétního typu zátěže a výrobce.
Pro koho se hodí stykač a kdy zvolit SSR relé? Stykače jsou ideální pro vysoké proudy a spínání indukčních zátěží, například elektromotorů v průmyslu, kde je potřeba robustní a spolehlivé spínání. SSR relé se naopak uplatní tam, kde je vyžadováno tišší, rychlé a bezúdržbové spínání, například v automatizaci, topení nebo fotovoltaických systémech.
Rozdíl v použití stykače a SSR relé v průmyslových aplikacích spočívá tedy zejména v charakteru zátěže a požadavcích na spínání. Stykače zvládnou vysoké proudy a nárazy, SSR relé nabízí rychlost a dlouhou životnost bez mechanického opotřebení.
Bezpečnostní opatření a ochrana při použití stykačů a SSR relé
Bezpečnost při instalaci a provozu stykačů a SSR relé je klíčová pro spolehlivost celého elektrického obvodu. Správné zapojení a ochranné prvky výrazně snižují riziko poškození zařízení i uživatele.
Mechanické blokování a tepelná ochrana stykačů
Stykače jsou vybaveny mechanickým blokováním, které zabraňuje současnému sepnutí více kontaktů, což minimalizuje riziko zkratu nebo jiného elektrického selhání. Tento bezpečnostní prvek je zvláště důležitý při zapojení stykače start stop, kde je třeba zajistit správné pořadí spínání a blokování. Tepelná ochrana je integrována přímo do stykače, obvykle na svorkách A1 a A2, a slouží k přerušení obvodu při nadproudu, čímž chrání motor nebo další připojené zařízení před přehřátím. U stykačů s přidrží je nezbytné ověřit správnou funkci této ochrany, aby nedocházelo k přetěžování obvodu.
Potlačení svodových proudů a EMC u SSR relé
SSR relé generují svodový proud v rozmezí 1-10 mA, což vyžaduje specifickou ochranu výstupů. Bez správného potlačení svodových proudů dochází k elektromagnetickému rušení (EMC), které může ovlivnit citlivé elektronické součástky a způsobit poruchy v ovládacích systémech. Pro potlačení těchto efektů se využívají snubber obvody, které omezují náhlé změny napětí, a TVS diody, které chrání před přepětím. Tyto prvky jsou nezbytné zvláště u SSR relé zapojených na 230V síť nebo ve fotovoltaických systémech, kde jsou střídavé a stejnosměrné proudy kombinovány.
Bezpečnostní opatření při zapojení SSR relé:
- Použijte snubber obvod pro eliminaci přepětí a náhlých impulzů
- Zajistěte chlazení SSR relé, aby teplota nepřekročila 85 °C
- Implementujte TVS diody pro ochranu proti přepětí
- Kontrolujte svodový proud a jeho omezení v souladu s technickými normami
- Umístěte SSR relé na DIN lištu s vhodnou ventilací
Jaká ochrana je vyžadována pro výstupy SSR ovládající stykače? Výstupy SSR musí mít ochranu proti svodovým proudům a přepětí, aby nedošlo k poškození stykače nebo připojeného zařízení. Použití snubber obvodů a TVS diod výrazně zvyšuje spolehlivost a bezpečnost celého systému.
Pokročilé metody potlačení svodových proudů zahrnují optimalizaci rozměrů a parametrů snubber obvodů a využití víceúrovňových filtrů EMC, které snižují rušení i v náročných průmyslových aplikacích.
Tímto způsobem můžete zajistit bezpečný provoz při zapojení stykače s přidrží i SSR relé v domácích i průmyslových instalacích.

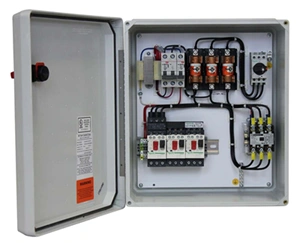

Montáž a umístění stykačů a SSR relé v rozváděčích
Montáž stykačů a SSR relé v rozváděčích vyžaduje přesný postup, aby bylo zajištěno správné chlazení a bezpečný provoz. Nesprávná instalace může vést k přehřívání nebo selhání zařízení, což ovlivní spolehlivost celého systému.

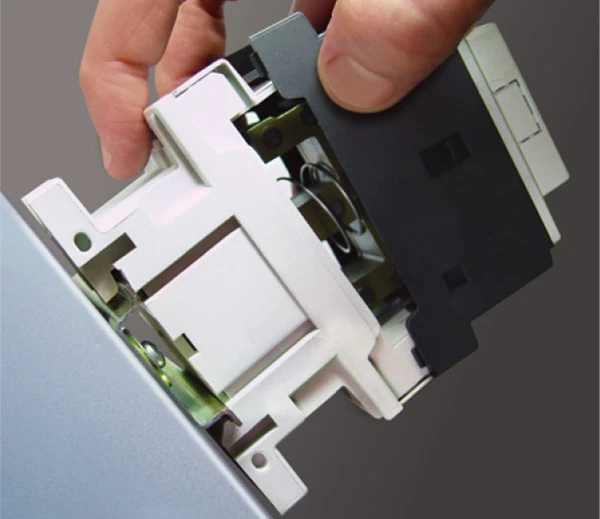

Způsoby montáže stykačů
Stykač se obvykle montuje buď přímo na DIN lištu, anebo pomocí šroubů na panel rozváděče. Montáž na DIN lištu umožňuje rychlou výměnu a snadný přístup k zařízení. Při instalaci je nezbytné dodržet větrací mezery minimálně 10 mm kolem stykače, aby bylo zajištěno dostatečné chlazení a odvod tepla během provozu. Tento odstup zabraňuje přehřívání, které může způsobit poruchu kontaktů nebo zkrácení životnosti stykače.
Tip: Častá chyba je špatné umístění stykače bez dostatečných větracích mezer, což vede k přehřívání a selhání zařízení. Správná montáž spolu s vhodným rozměrováním podle zapojení stykače start stop výrazně zvyšuje spolehlivost celého obvodu.

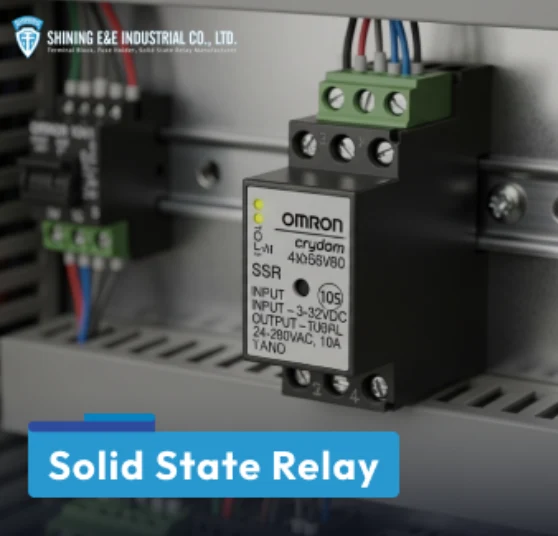

Správná orientace a montáž SSR relé
SSR relé se zpravidla montují na DIN lištu a vyžadují instalaci chladiče ve vertikální poloze. Vertikální orientace chladiče umožňuje efektivní přirozenou konvekci vzduchu a udržuje teplotu SSR relé pod kritickou hranicí 85 °C. Bez správně orientovaného chladiče hrozí přehřátí polovodičových prvků, což ovlivňuje SSR relé zapojení i jeho životnost.
Montáž SSR relé na DIN lištu je standardem v průmyslových i domácích instalacích, včetně aplikací s SSR relé 230V nebo ve fotovoltaice, kde je potřeba spolehlivé řízení výkonu bez mechanického opotřebení.
- Ujistěte se, že chladič není ničím zakrytý a má kolem sebe dostatek vzduchu pro proudění.
- Větrací mezery kolem SSR relé pomáhají odvádět teplo a předcházejí přehřátí.
Odborná rada: Pro správnou funkci a bezpečnost vždy dodržte výrobní doporučení týkající se montáže a chlazení SSR relé, zejména pokud jde o jeho použití v průmyslových aplikacích nebo při zapojení stykače s přidrží.
Údržba a diagnostika SSR relé pro dlouhodobý provoz
Pro spolehlivý a bezpečný provoz SSR relé je nezbytné dodržovat pravidelnou údržbu a diagnostiku. SSR relé dosahují životnosti přes 15 let, pokud je zajistíte správnou péčí, která zahrnuje zejména kontrolu teploty chladiče a sledování elektrických parametrů. Teplota chladiče by neměla překročit 85 °C, což významně ovlivňuje stabilitu a životnost polovodičových prvků uvnitř SSR relé.
Kromě teplotní kontroly je vhodné pravidelně vizuálně zkontrolovat svorky a připojení SSR relé, aby se předešlo uvolnění kontaktů nebo oxidaci, které mohou vést k poruchám nebo zvýšenému svodovému proudu. Monitorování svodových proudů v rozmezí 1-10 mA pomáhá odhalit předčasné opotřebení nebo vnitřní závady. Při vyšších hodnotách je třeba provést detailnější diagnostiku a případně relé vyměnit.
Jak správně dimenzovat stykač a SSR relé pro danou aplikaci
Pro správné zapojení stykače start stop a SSR relé 230V je klíčové zvolit komponenty odpovídající zatížení. Stykače se často používají tam, kde je potřeba spínat vyšší proudy a řídit motorové obvody s přidrží, zatímco SSR relé najdou uplatnění například ve fotovoltaice nebo řízení topení, kde je vyžadován bezhlučný a rychlý spínací princip.
Pro bezpečný a dlouhodobý provoz SSR relé doporučuji:
- Pravidelně měřit teplotu chladiče a zajistit dostatečné chlazení
- Provádět vizuální kontrolu připojení a izolace vodičů
- Monitorovat svodové proudy a vyhodnocovat jejich stabilitu
- Testovat funkčnost relé v pravidelných intervalech podle doporučení výrobce
- Vyhnout se přetížení a správně dimenzovat SSR relé i stykače dle provozních parametrů
Tip: Častou chybou je nedostatečné chlazení SSR relé, což vede k rychlému stárnutí polovodičových prvků a zkrácení životnosti zařízení. Proto věnujte zvláštní pozornost instalaci chladiče a dostatečnému proudění vzduchu.
Takto provedená údržba a diagnostika výrazně snižuje riziko poruch a zajistí stabilní provoz v průmyslových i domácích aplikacích.
Časté dotazy (FAQ) k zapojení a použití stykačů a SSR relé
Otázka: Jak zapojit SSR relé krok za krokem?
Připojte vstupní ovládací signál v rozsahu 3-32 V DC na svorky SSR, výstupní stranu zapojte do série se zátěží a zdrojem napájení 230 V AC. Při instalaci umístěte SSR relé na DIN lištu s dostatečným chladičem, aby se zabránilo přehřátí, a dodržujte orientaci chladiče vertikálně.
Otázka: Jak funguje SSR relé?
SSR relé spíná elektrický proud pomocí polovodičových prvků, jako jsou triaky nebo MOSFETy, bez mechanických kontaktů. Tento princip umožňuje tiché spínání s rychlostí kolem 1 ms a životností přesahující milion spínacích cyklů.
Otázka: Jak správně zapojit stykač?
Cívku stykače připojte na svorky A1 a A2 s napětím obvykle 230 V AC. Pomocné kontakty využijte pro zapojení přidrží, aby stykač zůstal sepnutý po sepnutí tlačítka start. Zajistěte správné blokování a bezpečnostní prvky v obvodu.
Otázka: Jaký je rozdíl mezi stykačem a SSR relé?
Stykače používají mechanické kontakty s hlučným sepnutím a jsou vhodné pro vysoké proudy a zátěže s indukčností. SSR relé jsou polovodičová, tichá, rychlejší a vhodná pro aplikace vyžadující časté spínání bez opotřebení kontaktů.
Otázka: Kdy je vhodné použít stykač místo SSR relé?
Stykače se doporučují pro vysoké proudy nad 40 A, motorové zátěže a aplikace s nutností mechanické blokace. Pro aplikace s častým spínáním do milionů cyklů a nízkým hlukem jsou vhodnější SSR relé.
Otázka: Jak zapojit stykač do start-stop obvodu?
Zapojte tlačítko start paralelně s pomocným kontaktem stykače pro přidržení, tlačítko stop pak sériově do ovládacího obvodu. Tento způsob zajistí bezpečné sepnutí a vypnutí stykače při ovládání motoru nebo jiného zařízení.
Otázka: Jaké jsou typické chyby při zapojení stykače?
Častou chybou je nepřipojení přidržovacího obvodu, překročení napětí cívky, nesprávné zapojení pomocných kontaktů a absence bezpečnostních blokovacích prvků, což může vést k nechtěnému vypnutí nebo poškození zařízení.
Otázka: Jak dimenzovat stykač podle zátěže?
Vyberte stykač podle jmenovitého proudu zátěže a typu zátěže, například kategorie AC-3 pro motory. Zohledněte koeficienty zatížení, které se pohybují mezi 1,6 a 2,2 pro paralelní zapojení.
Otázka: Jak potlačit svodové proudy u SSR relé?
Použijte snubber obvody složené z rezistoru a kondenzátoru, případně TVS diody, které omezují svodové proudy v rozsahu 1 až 10 mA a chrání SSR relé před poškozením.
Otázka: Jaká ochrana je nutná pro SSR relé?
Zvolte pojistky a jističe s proudovým nastavením 2 až 3× vyšším než jmenovitý proud SSR relé. Instalujte chladič s minimální plochou 100 cm² pro odvod tepla a dbejte na galvanickou izolaci.
Otázka: Jak zapojit SSR relé na 230 V síť?
Připojte vstupní řídicí signál v rozsahu 3-32 V DC na ovládací svorky SSR relé, výstup zapojte do série s 230 V AC zdrojem a zátěží. Zajistěte správné chlazení a ochranu proti přepětí.
Otázka: Jak funguje zapojení SSR relé ve fotovoltaických systémech?
SSR relé ovládá DC proud z fotovoltaických panelů pomocí MOSFET tranzistorů, což umožňuje rychlé, tiché a bezmechanické spínání, optimalizující výkon a bezpečnost systému.
Otázka: Jak připojit SSR relé do obvodu s vysokým proudem?
Použijte SSR relé s odpovídajícím jmenovitým proudem, instalujte na chladič s minimální plochou 150 cm² a doplňte ochranné prvky jako pojistky a snubber obvody pro potlačení přepětí a svodových proudů.
Otázka: Jak správně dimenzovat SSR relé?
Vyberte SSR relé podle typu proudu (AC nebo DC) a jmenovitého proudu zátěže s rezervou 20-30 %. Zohledněte provozní teplotu a nutnost chlazení, aby nedošlo k přehřátí a zkrácení životnosti.
Otázka: Jaké jsou standardy pro bezpečné použití SSR relé?
Dodržujte normy pro galvanickou izolaci, maximální teplotu do 85 °C, použití ochranných pojistek a správné chlazení. Zajistěte také ochranu proti přepětí a svodovým proudům podle IEC a EN standardů.
