Správné označení fáze a nuláku je klíčové pro bezpečnou a přehlednou elektroinstalaci. Barevné značení vodičů podle platných norem usnadňuje identifikaci vodičů L, N i PE a minimalizuje riziko chyb při montáži i údržbě. Dodržování těchto pravidel je základním předpokladem pro spolehlivý a bezpečný provoz elektrických zařízení.
Hlavní poznatky
- Fázové vodiče mají standardně barvy hnědá, černá nebo šedá, označeny písmenem L a čísly L1, L2, L3.
- Nulový vodič je vždy označen modrou barvou a písmenem N, doporučuje se světlá modrá.
- Ochranný vodič (PE) má izolaci žlutozelenou, vodič PEN modrou s žlutozelenými konci.
- Kabelové štítky musí mít minimálně 3,5 mm velikost písma a odpovídat projektové dokumentaci.
- Před manipulací je nutné ověřit vodiče měřením, protože barva izolace nemusí vždy odpovídat funkci vodiče.
Oficiální barvy a písmena pro označení fází a nuláku v elektroinstalaci

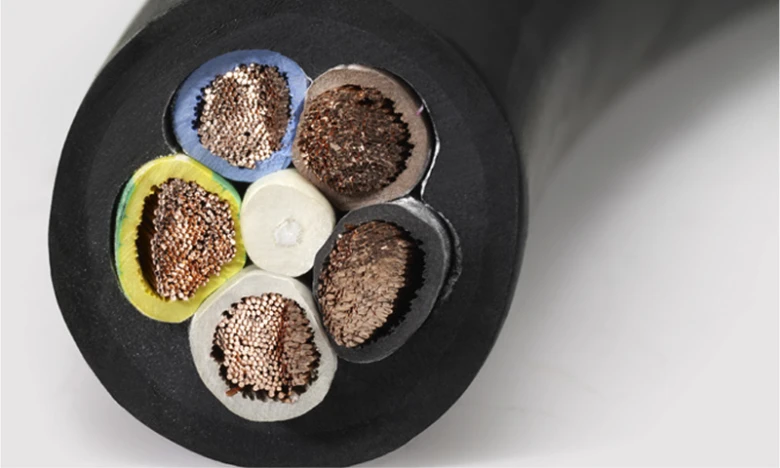

Oficiální barvy a písmena pro označení fází a nuláku v elektroinstalaci stanovují normy IEC a ČSN. Fázové vodiče mají izolaci hnědou, černou nebo šedou, nulový vodič je modrý a ochranný vodič má žlutozelenou izolaci. Správné barevné značení vodičů je klíčové pro bezpečnost elektroinstalace a usnadňuje její kontrolu nebo měření multimetrem.
Jaké jsou oficiální barvy vodičů v elektroinstalaci?
Standardní barvy vodičů v domácí elektroinstalaci 230 V odpovídají mezinárodním normám. Fázové vodiče označené písmeny L1, L2 a L3 mají izolaci hnědou, černou a šedou barvu. Nulový vodič (N) má izolaci modrou, což je jednotný standard usnadňující rozpoznání. Ochranný vodič PE (Protective Earth) je vždy žlutozelený. Toto barevné značení vodičů CYKY a dalších kabelů je povinné a minimalizuje riziko chybné manipulace či zapojení.
| Vodič | Barva izolace | Označení písmeny |
|---|---|---|
| Fázový vodič 1 | Hnědá | L1 |
| Fázový vodič 2 | Černá | L2 |
| Fázový vodič 3 | Šedá | L3 |
| Nulový vodič | Modrá | N |
| Ochranný vodič | Žlutozelená | PE |
Jaké písmena se používají k označení fází a nuláku?
Pro označení fází v elektroinstalaci se používají písmena L1, L2 a L3, která odpovídají jednotlivým fázovým vodičům. Nulový vodič má označení N, což je standardní zkratka pro „nulák“. Ochranný vodič se označuje PE, což znamená „Protective Earth“ a slouží k bezpečnému uzemnění. Toto značení je závazné podle platných elektroinstalačních norem a pomáhá při správné identifikaci vodičů během instalace i údržby.
Značení jednotlivých fází: L1, L2 a L3
V třífázové elektroinstalaci se jednotlivé fáze označují písmeny L1, L2 a L3, případně alternativně LA, LB a LC. Toto označení pomáhá jednoznačně identifikovat fázové vodiče a usnadňuje bezpečnou práci s elektrickými rozvody. Barevné značení vodičů podle platných norem je následující:
- L1 – hnědá barva izolace
- L2 – černá barva izolace
- L3 – šedá barva izolace
Takové elektroinstalace barvy vodičů zajišťují správné rozlišení a minimalizují riziko záměny při montáži i údržbě. Pro správné označení fáze a nuláku je zásadní dodržovat tyto barevné normy pro označení L1, L2, L3 a N, což přispívá k bezpečnosti elektroinstalace a usnadňuje měření vodičů multimetrem. Jak poznat fázi a nulový vodič v elektrickém rozvodu je právě otázka správného barevného značení a označení vodičů L N PE.
Jak správně používat štítky a návlečky pro označení vodičů
Pro správné označení vodičů v elektroinstalaci je zásadní používat vhodné štítky a návlečky, které zaručí čitelnost a trvanlivost označení. Dodržení norem a technologií zvyšuje bezpečnost elektroinstalace a usnadňuje orientaci při měření vodičů multimetrem či údržbě.
Jak správně používat štítky pro označení vodičů?
Kabelové štítky musí mít minimální velikost písma 3,5 mm, aby byly dobře čitelné i na dálku. Norma ČSN EN 13501-1 stanovuje požadavky na materiály štítků, které musí být odolné vůči teplu a mechanickému poškození. Správné označení vodičů L, N a PE zabezpečí jednoznačnou identifikaci fází a nuláku a pomáhá předcházet chybám při zásazích do elektroinstalace.
Jaké technologie se používají pro označení vodičů?
Smršťovací bužírky patří mezi nejspolehlivější metody označení vodičů díky své trvanlivosti a pevnosti. Po nasazení a zahřátí pevně přilnou k vodiči a odolávají vlivům prostředí i mechanickému opotřebení. Permanentní popisovače a návlečky pak doplňují označení tam, kde je potřeba flexibilnější nebo rychlejší aplikace.
- Výběr štítků – zvolte materiály splňující normu ČSN EN 13501-1 s minimální velikostí písma 3,5 mm
- Aplikace smršťovací bužírky – nasaďte na vodič a opatrně zahřejte, aby pevně přilnula
- Doplnění označení – použijte permanentní popisovač nebo návlečky pro doplňující informace
- Kontrola čitelnosti – ověřte viditelnost označení z minimální vzdálenosti 30 cm
Tip: Při instalaci dodržujte barevné značení vodičů CYKY pro fázi a nulák, aby bylo možné snadno rozlišit vodiče podle jejich funkce a minimalizovat riziko záměny.
Ověření funkce vodičů: měření fáze a nuláku
Pro ověření funkce vodičů v elektroinstalaci je měření multimetrem nejspolehlivější metodou. Multimetr při správném zapojení změří napětí přibližně 230 V na fázovém vodiči, zatímco nulový vodič vykazuje napětí blízké 0 V. Toto jasné napěťové rozlišení umožňuje bezchybnou identifikaci jednotlivých vodičů.
Indikační šroubovák je běžně používaný nástroj pro rychlé zjištění přítomnosti napětí, avšak jeho spolehlivost je omezená. Často reaguje i na indukované napětí, což může vést k mylnému označení vodiče. Proto se nedoporučuje používat indikační šroubovák jako jediný prostředek k určení fáze a nuláku.
Jak poznat fázi a nulový vodič v elektrickém rozvodu bez měřicího přístroje?
- Kontrola barevné izolace podle standardů: fáze má obvykle hnědou, černou nebo šedou barvu, nulák modrou
- Značení vodičů L, N a PE na kabelových štítcích nebo v rozvaděči
- Pečlivé dodržování mezinárodních standardů pro označení fáze a nuláku minimalizuje riziko chyb při instalaci
Bezpečnost elektroinstalace vyžaduje vždy ověření vodičů měřením, nikoli pouze vizuálním kontrolou nebo indikačním šroubovákem. Měření vodičů multimetrem patří k základním postupům správného značení a minimalizuje riziko úrazu elektrickým proudem.
Bezpečnostní zásady při práci s elektroinstalací
Vypnutí elektrického proudu
Před zahájením jakýchkoliv prací na elektroinstalaci je nezbytné vypnout hlavní jistič v rozvodnici, čímž se odpojí napájení všech vodičů v daném okruhu. Tento krok snižuje riziko úrazu elektrickým proudem, protože vodiče označené podle ČSN EN 60446 nejsou pod napětím. Vypnutí proudu musí být vždy potvrzeno měřením napětí, například digitálním multimetrem, aby se vyloučila možnost zbytkového napětí.
Použití izolačních rukavic a nářadí
Při práci s elektroinstalací používejte izolační rukavice s minimální dielektrickou pevností 1000 V, odpovídající normě ČSN EN 60903. Nářadí musí mít certifikaci s dielektrickou ochranou, například šroubováky s izolační rukojetí do 1000 V. Tyto ochranné pomůcky snižují riziko průchodu elektrického proudu přes tělo při náhodném dotyku pod napětím stojících vodičů. Kombinace správného barevného značení vodičů (hnědá, černá, šedá pro fáze, modrá pro nulák, žlutozelená pro ochranný vodič) a kvalitního vybavení výrazně zvyšuje bezpečnost práce.
Další bezpečnostní opatření
Pravidelně kontrolujte stav izolačních rukavic a nářadí, protože poškozené pomůcky ztrácejí izolační vlastnosti a zvyšují nebezpečí úrazu. Nepoužívejte nástroje s prasklinami nebo opotřebovanou izolací. Pracovní prostor musí být stabilní, suchý a dostatečně osvětlený, aby nedocházelo k nechtěným kontaktům s vodiči.
- Při označování vodičů L, N a PE používejte barevné kódy podle ČSN EN 60446: fáze (L) hnědá, černá nebo šedá; nulový vodič (N) modrá; ochranný vodič (PE) žlutozelená dvoubarevná kombinace.
- Před zapojením vždy ověřte vodiče měřením napětí multimetrem: fáze vykazuje přibližně 230 V, nulák blízko 0 V.
Tip: Častou chybou je nesprávné nebo neúplné barevné značení vodičů, což může vést k záměně fází a nuláku a následnému nebezpečí úrazu nebo poškození zařízení. Správné barevné značení a jeho kontrola před zapojením jsou klíčové pro bezpečnost a správnou funkci elektroinstalace.
Přeznačování a revize starších elektroinstalací
Starší elektroinstalace často obsahují vodiče s barevným značením, které neodpovídá platným normám ČSN EN a IEC. Vodiče mohou být například všechny černé, bílé nebo jinak nejednotně označené, což zvyšuje riziko chybné identifikace. Při revizi je proto nezbytné vždy použít měření multimetrem, které přesně určí funkci vodiče – fázi (L), nulák (N) i ochranný vodič (PE). Pouze na základě těchto měření lze bezpečně provést přeznačení vodičů podle současných standardů.
Postup přeznačování vodičů ve starších instalacích zahrnuje:
- Měření napětí mezi vodiči a zemí, kdy fázový vodič vykazuje napětí přibližně 230 V, nulový vodič blízké nule a ochranný vodič nesmí mít napětí.
- Označení vodičů kabelovými štítky s jasným označením L, N a PE podle platných norem (ČSN EN 60446) a barevným rozlišením: fáze hnědá/černá/šedá, nulák modrá světlá, ochranný vodič žlutozelený.
- Výměnu nebo doplnění izolace u vodičů, jejichž barevné značení je nevyhovující nebo poškozené, aby odpovídalo normám a eliminovalo riziko záměny.
- Dokumentaci nového značení v projektové dokumentaci nebo revizní zprávě pro zajištění bezpečnosti a přehlednosti elektroinstalace v budoucnu.
Na co si dát pozor: často se stává, že ve starších instalacích je nulový vodič označen černou nebo bílou barvou, což může vést k nebezpečnému záměnění s fází. Proto je měření vodičů nezbytné a nelze se spoléhat pouze na barvu izolace. Použití nesprávného značení bez ověření může vést k úrazu elektrickým proudem nebo poškození zařízení.
Pro koho je přeznačování vhodné: zejména pro majitele starších domů a bytů s elektroinstalací starší 20 let, kde barevné značení neodpovídá současným normám. Naopak v nových instalacích s platným barevným značením není přeznačování nutné, pokud jsou vodiče správně identifikovány a označeny.
Přeznačování a revize vodičů výrazně zvyšují bezpečnost elektroinstalace, usnadňují budoucí opravy a údržbu a snižují riziko chybné manipulace. Používání kvalitních kabelových štítků vyrobených podle ČSN EN 13501-1 s minimální velikostí 3,5 mm zaručuje dlouhodobou čitelnost označení i v náročných podmínkách. Pro pevné upevnění štítků doporučuji používat smršťovací bužírky nebo návlečky, které zajistí trvanlivost označení.
Tip: Při revizi vždy vypněte napájení v rozvodnici a používejte izolační rukavice a nářadí s dielektrickou ochranou. Měření vodičů multimetrem je přesnější než indikační šroubovák, který může reagovat na indukované napětí a tím zkreslit výsledky.
Časté dotazy k označení a značení fází a nuláku v elektroinstalaci
Otázka: Jaké barvy mají fázové vodiče v elektroinstalaci?
Fázové vodiče mají standardně barvy hnědá, černá nebo šedá. V třífázových rozvodech jsou označeny jako L1 (hnědá), L2 (černá) a L3 (šedá).
Otázka: Jak je označen nulový vodič?
Nulový vodič má modrou izolaci a je označen písmenem N, přičemž se doporučuje světlá modrá barva pro lepší rozpoznání.
Otázka: Co znamená označení PE a PEN?
PE je ochranný vodič s žlutozelenou izolací, zatímco PEN kombinuje nulový a ochranný vodič, obvykle s modrou izolací a žlutozelenými konci.
Otázka: Jak velké musí být písmo na kabelových štítcích?
Minimální výška písma na štítcích je 3,5 mm, aby byla čitelná a vyhověla normě ČSN EN 13501-1.
Otázka: Jak lze ověřit, který vodič je fáze a který nulák?
Pomocí multimetru změříte napětí vůči zemi: fáze má cca 230 V, nulák blízko 0 V. Indikační šroubovák není stoprocentně spolehlivý kvůli indukovanému napětí.
Otázka: Co je důležité před započetím práce s elektroinstalací?
Vždy vypněte proud v hlavním jističi a používejte izolační rukavice spolu s dielektrickým nářadím pro bezpečnost elektroinstalace.
Otázka: Jak se značí jednotlivé fáze v třífázové elektroinstalaci?
Fáze se označují písmeny L1, L2 a L3, případně LA, LB a LC, s barvami hnědá, černá a šedá.
Otázka: Jaké materiály se používají pro výrobu štítků na vodiče?
Štítky musí splňovat normu ČSN EN 13501-1, používané jsou permanentní popisovače, návlečky a smršťovací bužírky odolné vůči ohni.
Otázka: Proč je důležité správné barevné značení vodičů?
Správné barevné značení výrazně snižuje riziko úrazu elektrickým proudem a urychluje identifikaci vodičů při servisu.
Otázka: Jak postupovat při přeznačování starších instalací bez barevného značení?
Použijte měření multimetrem a přidejte štítky nebo návlečky s minimální velikostí písma 3,5 mm podle aktuálních norem.
Otázka: Co znamená označení N na vodiči?
Označení N indikuje nulový vodič, který vrací proud zpět do rozvodné sítě a má modrou izolaci.
Otázka: Je možné spínat nulový vodič místo fáze?
Ne, spíná se vždy fáze, nikoli nulový vodič, aby byla zachována bezpečnost a správný provoz zařízení.
Otázka: Jak poznat fázi a nulák bez měřicího přístroje?
Bez přístroje je to rizikové, indikační šroubovák může pomoci, ale spolehlivost není stoprocentní, proto se doporučuje měření multimetrem.
Otázka: Jaké jsou normy pro značení vodičů v průmyslových instalacích?
Používají stejné barvy a písmena jako v domácích instalacích, často doplněné o číselné značení pro lepší přehlednost.
Otázka: Jaký je standardní napětí mezi fází a nulákem v domácí elektroinstalaci?
Standardní napětí je přibližně 230 V mezi fázovým a nulovým vodičem.
Tipy na bezpečné značení fází a nulového vodiče při elektroinstalaci
- Používejte přesné barevné značení vodičů podle platných norem, abyste minimalizovali riziko záměny.
- Při práci vždy zajistěte vypnutí napájení a používejte vhodné ochranné pomůcky pro bezpečnost elektroinstalace.
- Častá chyba: zaměnit barvy vodičů nebo spínat nulák místo fáze, což může vést k nebezpečným situacím.
Odborná rada: Značení vodičů L, N a PE musí být vždy jasné a podle standardů, aby byla zajištěna bezpečnost a správná funkce elektroinstalace.
