Stejnosměrný proud představuje základní typ elektrického proudu s konstantní polaritou, který se liší od střídavého proudu pravidelnou změnou směru. Jeho stabilní charakteristiky umožňují široké použití od elektronických zařízení přes průmyslové aplikace až po zdroje obnovitelné energie. Zdroje stejnosměrného proudu, usměrňovače i invertory jsou zásadní v efektivním využití tohoto druhu elektřiny.
Stručně a jasně
- Stejnosměrný proud (DC) znamená tok elektronů jedním směrem, s konstantním nebo téměř konstantním napětím.
- Primární zdroje DC jsou baterie a akumulátory, sekundární zdroje zahrnují solární panely a termočlánky.
- DC se v průmyslu používá při svařování, elektrolýze a galvanizaci, v domácnostech v LED osvětlení a elektronických zařízeních.
- Technologie vysokonapěťového přenosu stejnosměrného proudu (HVDC) umožňuje efektivní přenos na stovky kilometrů.
- Lokální DC mikrosítě mohou ušetřit až 20 % energie a zlepšují skladovatelnost elektřiny v domácnostech i průmyslu.
Co je stejnosměrný proud a jaké má základní vlastnosti
Stejnosměrný proud (DC) je elektrický proud, při kterém elektrony proudí stále jedním směrem, což vede k konstantnímu nebo jen minimálně kolísajícímu napětí. Typické hodnoty napětí se pohybují od jednotek voltů až po stovky voltů, v závislosti na zdroji a aplikaci. Na rozdíl od střídavého proudu (AC), který mění směr toku elektronů s frekvencí 50 Hz v Evropě nebo 60 Hz v Severní Americe, stejnosměrný proud udržuje konstantní polaritu a velikost napětí. Tato vlastnost je klíčová pro zařízení vyžadující stabilní a nepřerušovaný tok elektrické energie.
Stejnosměrný proud – základní charakteristiky a použití
- Stejnosměrný proud má trvalý směr toku elektronů, což umožňuje přesné řízení elektrických obvodů a minimalizuje riziko poruch způsobených změnami polarity.
- Napětí DC je stabilní a může být například 5 V, 12 V, 19 V nebo i vyšší, podle typu zdroje a konkrétní aplikace.
- Mezi běžné zdroje stejnosměrného proudu patří primární galvanické články (například tužkové baterie), sekundární akumulátory (lithium-iontové baterie v elektromobilech), fotovoltaické články a termočlánky.
- Převod střídavého proudu na stejnosměrný probíhá pomocí usměrňovačů v napájecích adaptérech, které zajišťují požadované výstupní napětí s minimem rušení.
- V elektroprůmyslu se DC využívá v elektromobilech (12 V a vysokonapěťové baterie s napětím až několik stovek voltů), průmyslových aplikacích jako je vysokonapěťový přenos stejnosměrného proudu (HVDC) a v citlivé elektronice, kde stabilita napětí zvyšuje spolehlivost zařízení.
Tip: Při přeměně střídavého proudu na stejnosměrný je nutné zvolit kvalitní usměrňovač s nízkým zkreslením, aby se minimalizovalo elektromagnetické rušení a ztráty energie, které mohou ovlivnit výkon a životnost zařízení.
Rozdíl mezi stejnosměrným a střídavým proudem
Stejnosměrný proud (DC) a střídavý proud (AC) se liší především ve směru toku elektronů a charakteru napětí. Stejnosměrný proud má stálý směr a konstantní napětí, například běžné zdroje stejnosměrného proudu dodávají 12 V pro autobaterie nebo 5 V pro elektroniku. Naproti tomu střídavý proud pravidelně mění směr s frekvencí 50 Hz, což znamená, že elektrony ve vodiči kmitají tam a zpět padesátkrát za sekundu. Takové napětí se používá v domácnostech (230 V), kde umožňuje efektivní přenos elektřiny na dlouhé vzdálenosti.
Rozdíl mezi stejnosměrným a střídavým proudem v elektrotechnice
| Parametr | Stejnosměrný proud (DC) | Střídavý proud (AC) |
|---|---|---|
| Směr toku | Stálý, nemění se | Mění se periodicky (50 Hz) |
| Napětí | Konstantní, např. 12 V, 5 V | Proměnlivé, efektivní hodnota 230 V |
| Typické zdroje | Baterie, galvanické články, usměrňovače | Elektrárny, rozvodná síť |
Stejnosměrný proud poznáte podle stabilního směru a napětí, zatímco střídavý proud charakterizuje kmitavý pohyb elektronů a pravidelná změna polarity. Pro některé aplikace, například elektromobily nebo zařízení s elektronikou, je DC výhodný díky stálému napětí. Naopak pro rozvod elektřiny se používá AC díky snadnější transformaci napětí a efektivnímu přenosu. Přeměna mezi AC a DC probíhá pomocí usměrňovače nebo invertoru.
Hlavní zdroje stejnosměrného proudu v praxi
Stejnosměrný proud (DC) se vyrábí a využívá z různých zdrojů, které jsou klíčové pro elektroprůmysl i běžné aplikace. Mezi nejběžnější zdroje stejnosměrného proudu patří galvanické články, tedy primární baterie, které chemicky vytvářejí elektrický proud bez možnosti opakovaného nabíjení. Naopak sekundární zdroje, jako jsou akumulátory, umožňují opakované nabíjení a dodávají stabilní DC napětí do zařízení, například v elektromobilech.
Dalším významným zdrojem jsou fotovoltaické články, které přeměňují sluneční záření přímo na stejnosměrný proud. Termočlánky využívají teplotní rozdíly k výrobě DC proudu v průmyslových aplikacích. Pro přeměnu střídavého proudu (AC) na stejnosměrný se používají usměrňovače, běžně instalované v napájecích zdrojích s výstupy 5 V, 12 V nebo 19 V, které napájejí elektroniku i průmyslové zařízení.
- Primární galvanické články – jednorázové zdroje s chemickou reakcí
- Sekundární akumulátory – opakovaně nabíjené zdroje pro elektromobily a UPS
- Fotovoltaické články – výroba DC z obnovitelného zdroje sluneční energie
- Termočlánky – DC zdroje využívající teplotní rozdíly v průmyslu
- Usměrňovače – přeměňují střídavý proud na stabilní stejnosměrný
Tip: Častou chybou je podcenění kvality usměrňovače, což může způsobit kolísání výstupního napětí a poškození citlivé elektroniky. Stejnosměrný proud z těchto zdrojů se nejlépe využívá tam, kde je potřeba stabilní a nepřerušovaný proud, na rozdíl od střídavého proudu, který se hodí spíše pro přenos energie na dlouhé vzdálenosti, například v technologii HVDC.
Praktické použití stejnosměrného proudu v průmyslu a domácnostech
Praktické použití stejnosměrného proudu v průmyslu a domácnostech je rozsáhlé a zahrnuje různé obory od automobilového průmyslu až po moderní elektroniku. Díky svým specifickým vlastnostem je DC proud nezbytný tam, kde je potřeba stabilní a přesné napájení.
Použití stejnosměrného proudu v automobilovém průmyslu
Stejnosměrný proud s napětím 12 V DC představuje standardní zdroj energie pro většinu automobilů. V automobilovém průmyslu se DC proud využívá k napájení osvětlení, zapalovacích systémů a elektronických zařízení, včetně senzorů a řídicích jednotek. Elektromobil pak využívá stejnosměrný proud ve vysokonapěťových bateriích a invertorech, které mění DC na střídavý proud potřebný pro elektromotory. Zdroje stejnosměrného proudu v autech jsou galvanické články a baterie, které poskytují stabilní napětí i při různých provozních podmínkách.
Použití stejnosměrného proudu při svařování a elektrolýze
Svařování metodou MIG/MAG vyžaduje stejnosměrný proud pro udržení stabilního elektrického oblouku, což zajišťuje kvalitní svar bez přerušení. Elektrolýza a galvanizace využívají DC proud pro přesnou kontrolu chemických reakcí, protože střídavý proud by způsobil nežádoucí zpětné reakce. Použití stejnosměrného proudu v elektroprůmyslu tak zahrnuje i tyto specializované procesy, kde je klíčová stálost a přesnost napájení.
Použití stejnosměrného proudu v LED osvětlení
LED diody fungují na principu polovodičů a vyžadují stabilní stejnosměrný proud s napětím mezi 2 a 3,6 V na jednu diodu. Přímé napájení ze zdroje střídavého proudu bez usměrňovače by LED poškodilo. Proto se v LED osvětlení používají usměrňovače, které převádějí střídavý proud na DC. Správné napájení stejnosměrným proudem prodlužuje životnost LED diod a zajišťuje konstantní jas světla.
- Výběr zdroje – podle aplikace zvolte vhodný zdroj stejnosměrného proudu, například baterii nebo usměrňovač
- Stabilizace napětí – použijte regulátory pro udržení konstantního napětí a ochranu zařízení
- Kontrola polarity – dbejte na správné připojení, aby se zabránilo poškození elektroniky
- Bezpečnostní opatření – vždy dodržujte bezpečnostní standardy při práci s DC proudem kvůli riziku jiskření a zkratu
Tip: Častá chyba je nesprávné zapojení polarity u LED osvětlení, které způsobuje okamžité poškození diod. Stejnosměrný proud se hodí pro nízkonapěťové a přesné aplikace, ale není vhodný tam, kde je potřeba přenos na dlouhé vzdálenosti bez ztrát – tam se využívá spíše střídavý proud nebo HVDC technologie.
Technologie přeměny proudu: usměrňovače a invertory
Technologie přeměny proudu umožňují efektivní přechod mezi střídavým a stejnosměrným proudem, což je klíčové pro správnou funkci moderních elektrických zařízení. Základními prvky této transformace jsou usměrňovače a invertory, které pracují s polovodičovými součástkami.
Princip fungování usměrňovačů
Usměrňovače přeměňují střídavý proud (AC) na stejnosměrný proud (DC) pomocí polovodičových diod, které propouštějí proud jen v jednom směru. Tato přeměna je nezbytná pro zdroje stejnosměrného proudu, například 5 V, 12 V nebo 19 V, používané v elektronice a dalších aplikacích. Usměrňovače se často využívají v napájecích adaptérech a HVDC přenosových systémech. Výstupní stejnosměrný proud má stabilní napětí, což je důležitý technický parametr pro citlivé komponenty. Častou chybou při návrhu usměrňovače je nedostatečné filtrování výstupu, což vede k nežádoucímu zvlnění napětí.
- polovodičové diody usměrňují proud jedním směrem
- výstupní napětí se standardně pohybuje mezi 5 V a 19 V
- usměrňovače jsou nezbytné pro zdroje stejnosměrného proudu v elektronice
Funkce invertorů a jejich význam
Invertory přeměňují stejnosměrný proud (DC) zpět na střídavý proud (AC), což je klíčové pro aplikace, kde je potřeba flexibilní zdroj energie. Používají se v elektromobilech, solárních panelech a dalších obnovitelných zdrojích energie, kde DC vzniklý z baterií nebo solárních článků musí být převeden na AC pro domácí spotřebiče nebo síť. Invertory umožňují také regulaci frekvence a napětí, což zvyšuje efektivitu a životnost zařízení. Pro koho se invertory hodí, jsou uživatelé moderních elektrických systémů, zatímco v jednoduchých DC aplikacích nejsou potřeba.
- invertory přeměňují DC na AC pomocí spínacích polovodičových prvků
- umožňují integraci obnovitelných zdrojů energie do elektrické sítě
- klíčové pro provoz elektromobilů a systémů HVDC
Tip: Pro správnou funkci invertoru je nezbytná kvalitní regulace výstupního signálu, aby se minimalizovaly ztráty a elektromagnetické rušení.
Bezpečnost a normy při práci se stejnosměrným proudem
Práce se stejnosměrným proudem v elektroinstalacích vyžaduje přesné dodržování bezpečnostních norem kvůli jeho konstantnímu napětí, které při zkratu způsobuje intenzivní jiskření a neustálý tok proudu bez přirozeného přerušení. Na rozdíl od střídavého proudu, který mění směr 50× za sekundu (50 Hz) a tím přirozeně snižuje riziko přehřátí, stejnosměrný proud vede k vyšším tepelným ztrátám a může způsobit rychlé přehřátí vodičů i kontaktů. Proto je nutné používat vodiče s dostatečným průřezem a materiálem odolným vůči DC obloukům, které vznikají při rozpojování obvodů.
Zdroje stejnosměrného proudu, jako jsou galvanické články, usměrňovače v napájecích adaptérech nebo invertory v elektromobilech, vyžadují speciální ochranné prvky. Například jističe určené pro DC musí zvládnout přerušit trvalý proud bez samovolného opětovného zapálení oblouku, což běžné AC jističe nezaručují. Při instalaci a údržbě je nutné respektovat normu IEC 60364-7-712, která specifikuje požadavky na elektrické instalace v systémech s DC napětím do 1500 V.
Nejčastější chybou v praxi je poddimenzování vodičů a použití nevhodných jističů, což vede k nebezpečným obloukovým zkratům a riziku požáru. Dalším rizikem je nedostatečné uzemnění a absence vhodných ochranných krytů na připojeních, které zvyšují pravděpodobnost úrazu elektrickým proudem.
Tip: Pro bezpečnou manipulaci se stejnosměrným proudem doporučuji používat speciální DC jističe s označením podle IEC 60947-2 a pravidelně kontrolovat stav izolace vodičů a kontaktních míst. Normy IEC 60364 a IEC 62485-3 stanovují rovněž požadavky na ochranu před obloukovými zkraty a bezpečnost bateriových systémů, což je klíčové zejména u elektromobilů a fotovoltaických instalací.
Pro koho se to hodí: Dodržování těchto pravidel je nezbytné při instalaci a údržbě průmyslových zařízení, elektromobilů, fotovoltaických systémů a datových center s DC napájením.
Pro koho NE: U nízkonapěťových domácích zařízení s integrovanými DC zdroji (například USB adaptéry) je většina bezpečnostních opatření zajištěna výrobcem a není nutné specializované zásahy uživatele.

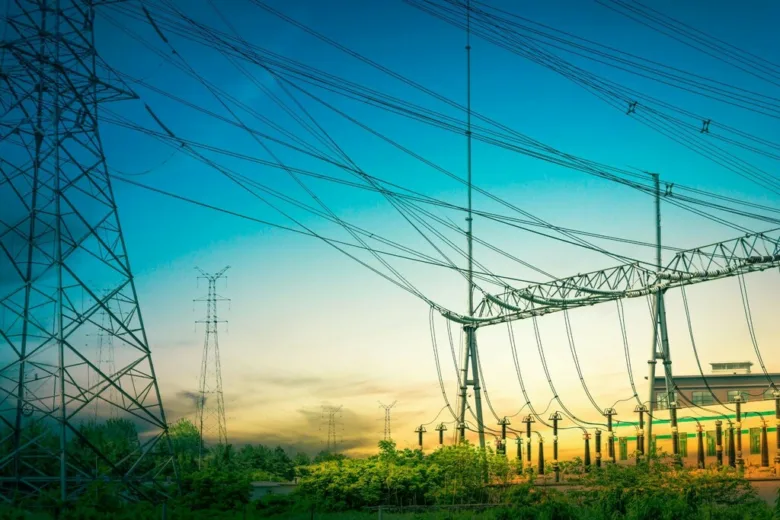

Vysokonapěťový přenos stejnosměrného proudu (HVDC) a jeho využití
Vysokonapěťový přenos stejnosměrného proudu (HVDC) představuje moderní technologii, která umožňuje efektivní a energeticky úsporný přenos elektrické energie na velké vzdálenosti. Díky svým vlastnostem se HVDC stále častěji využívá pro propojení obnovitelných zdrojů a optimalizaci distribuce v mikrosítích.
Princip vysokonapěťového přenosu stejnosměrného proudu (HVDC)
Technologie vysokonapěťového přenosu stejnosměrného proudu (HVDC) využívá stejnosměrný proud s napětím v řádu stovek kilovoltů pro přenos energie na stovky kilometrů. Ve srovnání se střídavým proudem dochází u HVDC k výrazně nižším ztrátám energie, což zvyšuje energetickou účinnost celého systému. Převod z AC na DC zajišťuje usměrňovač a zpětný převod na AC provádí invertor, což umožňuje integraci do běžných elektrických sítí. HVDC se uplatňuje především tam, kde je potřeba minimalizovat ztráty a spojit vzdálené zdroje energie, což výrazně zlepšuje stabilitu a spolehlivost přenosu.
Využití HVDC pro propojení obnovitelných zdrojů
Vysokonapěťový přenos stejnosměrného proudu je klíčový pro propojení vzdálených obnovitelných zdrojů energie, jako jsou větrné elektrárny na moři nebo rozsáhlé solární parky v odlehlých oblastech. HVDC umožňuje přenos energie bez významných ztrát, což v praxi šetří až 20 % energie v DC mikrosítích. Díky tomu se technologie HVDC stává nezbytnou součástí moderních energetických sítí zaměřených na udržitelnost. Praktické využití stejnosměrného proudu v elektronice a elektromobilech navazuje na stejné principy efektivity a spolehlivosti, které HVDC přináší do energetiky.
- HVDC umožňuje dlouhodobě stabilní přenos energie na stovky kilometrů
- Technologie minimalizuje ztráty oproti tradičním AC přenosům
- Propojuje větrné a solární zdroje s centrální sítí efektivněji
- DC mikrosítě snižují energetické nároky až o 20 % oproti AC systémům
Tip: Na co si dát pozor – nesprávný návrh HVDC systému může vést k problémům s kompatibilitou zdrojů stejnosměrného proudu a zvyšovat náklady na převodní zařízení. Proto je vhodné HVDC nasazovat tam, kde je jasný ekonomický přínos oproti střídavému proudu.
Výhody a nevýhody stejnosměrného proudu
| Výhody stejnosměrného proudu | Nevýhody stejnosměrného proudu |
|---|---|
| Konstantní napětí bez periodických změn, ideální pro citlivou elektroniku | Vyšší ztráty energie při přenosu na vzdálenosti nad 100 km bez HVDC technologie |
| Přímé ukládání energie v galvanických článcích a sekundárních bateriích | Komplexní a nákladná regulace napětí vyžadující usměrňovače a invertory |
| Vysoká účinnost při napájení elektromobilů a elektronických zařízení | Omezená možnost transformace napětí bez speciálních zařízení |
| Minimalizace rušení a elektromagnetického šumu v citlivých obvodech | Standardní elektrické sítě jsou převážně střídavé, což komplikuje integraci DC |
| Efektivní využití v lokálních mikrosítích a obnovitelných zdrojích energie | Vyšší pořizovací náklady na zařízení pro konverzi a přenos DC |
Tip: Stejnosměrný proud doporučuji používat tam, kde je nezbytné stabilní a přesné napětí, například v elektronice, elektromobilech nebo solárních systémech. Nevhodný je pro tradiční dálkový přenos energie bez použití HVDC, protože ztráty mohou překročit 10 % na 100 km, což výrazně snižuje efektivitu.
Časté dotazy o vlastnostech a použití stejnosměrného proudu
Otázka: Co je to stejnosměrný proud?
Stejnosměrný proud (DC) je elektrický proud, který má stabilní směr toku a konstantní napětí, tedy elektrony proudí jedním směrem bez změn polarity.
Otázka: Jaký je rozdíl mezi stejnosměrným a střídavým proudem?
Střídavý proud (AC) mění směr toku s frekvencí 50 Hz, zatímco stejnosměrný proud udržuje stálý směr a konstantní napětí, což je klíčové pro napájení elektronických zařízení.
Otázka: Jaké jsou hlavní zdroje stejnosměrného proudu?
Typické zdroje stejnosměrného proudu zahrnují baterie, akumulátory, fotovoltaické články a usměrňovače, které přeměňují střídavý proud na DC.
Otázka: Kde se používá stejnosměrný proud?
Používá se v elektromobilech s napětím kolem 400 V, v elektroprůmyslu při svařování, galvanizaci a v LED osvětlení.
Otázka: Jak fungují usměrňovače?
Usměrňovače využívají polovodičové diody k přeměně střídavého proudu na stejnosměrný, což umožňuje napájení DC zařízení.
Otázka: Co je vysokonapěťový přenos stejnosměrného proudu (HVDC)?
HVDC přenáší energii na stovky kilometrů s nižšími ztrátami než AC díky absenci kapacitních a indukčních ztrát.
Otázka: Jaké jsou výhody stejnosměrného proudu?
Stabilní napětí DC je vhodné pro citlivou elektroniku a umožňuje efektivní ukládání energie v bateriích.
Otázka: Jaké jsou nevýhody stejnosměrného proudu?
Nevýhodou jsou vyšší ztráty při přenosu na dlouhé vzdálenosti a náročnější regulace napětí bez použití invertorů.
Otázka: Jaké jsou bezpečnostní aspekty práce se stejnosměrným proudem?
DC proud vyžaduje ochranu proti jiskření a dodržování norem, například nepřekračovat bezpečné napětí 60 V DC podle ČSN EN 60950.
Otázka: Jaké jsou trendy ve využití stejnosměrného proudu?
DC se rozšiřuje v obnovitelných zdrojích, elektromobilech a lokálních mikrosítích, kde lze ušetřit až 20 % energie oproti tradičním sítím.
Otázka: Jaký je průběh napětí a proudu u stejnosměrného proudu?
Napětí i proud mají u DC konstantní hodnotu bez kolísání, což zajišťuje stabilní chod zařízení.
Otázka: Jaké jsou nejběžnější typy zdrojů stejnosměrného proudu v elektronice?
Nejčastěji jde o baterie, akumulátory a usměrňovače, které jsou standardem pro napájení elektronických obvodů.
Otázka: Jak ovlivňuje stejnosměrný proud životnost elektrických zařízení?
Konstantní směr proudu může vést k rychlejšímu opotřebení některých komponent, například elektromagnetů, což vyžaduje správnou údržbu.
Otázka: Jaké jsou normy týkající se bezpečnosti při práci se stejnosměrným proudem?
Norma ČSN EN 60950 stanovuje maximální bezpečné hodnoty, například 60 V DC pro ochranu uživatelů před úrazem elektrickým proudem.
Otázka: Jak se liší přenos energie u stejnosměrného proudu oproti střídavému při vysokém napětí?
HVDC umožňuje přenos s nižšími ztrátami na vzdálenosti přes 600 km oproti střídavému proudu, díky eliminaci kapacitních a indukčních efektů.
