Proudové chrániče představují klíčový prvek pro zvýšení bezpečnosti elektrických instalací, zejména při zapojení do zásuvek. Správné použití a zapojení proudového chrániče do zásuvky výrazně snižuje riziko úrazu elektrickým proudem a splňuje povinnosti vyplývající z platných norem. Podívejme se na základní pravidla, která zajistí spolehlivou ochranu vaší domácnosti.
Klíčové závěry
- Proudové chrániče s vybavovacím proudem 30 mA jsou povinné pro zásuvky do 32 A určené pro laiky podle ČSN 33 2000-4-41 ed. 3 (2018).
- Správné zapojení proudového chrániče zahrnuje součtový proudový transformátor, vybavovací relé a spínací mechanizmus.
- Instalace proudových chráničů by měla být rozdělena do více obvodů, například 6 sdružených obvodů, aby se minimalizovalo nežádoucí vypínání.
- Proudové chrániče se často kombinují s jističem 10 A nebo 16 A podle typu zásuvek a jejich umístění.
- Pravidelná revize a testování proudových chráničů je důležitá pro zajištění funkčnosti a bezpečnosti elektroinstalace.
Jak správně zapojit proudový chránič do zásuvky krok za krokem
Zapojení proudového chrániče do zásuvky vyžaduje přesné dodržení elektroinstalačních norem a správné propojení s jističem. Proudový chránič s vybavovacím proudem 30 mA chrání osoby před úrazem elektrickým proudem tím, že odpojí napájení při poruše vodičů. V zásuvkovém obvodu je proudový chránič zapojen za jističem, čímž doplňuje běžnou ochranu a zvyšuje bezpečnost domácí elektroinstalace.
Schéma zapojení jednofázového proudového chrániče
Jednofázový proudový chránič 30 mA se připojuje do zásuvkového obvodu následovně: fáze (vodič L) a nulový vodič (N) vedou přes proudový chránič k zásuvce. Proudový chránič monitoruje rozdíl mezi proudem v těchto vodičích a při jeho překročení okamžitě vypne napájení. Správné zapojení vodičů je klíčové, aby chránič fungoval spolehlivě a zabránil úrazu.
Schéma zapojení třífázového proudového chrániče
Třífázový proudový chránič se používá v rozvaděči pro zásuvkové obvody, kde jsou přítomny tři fáze (L1, L2, L3) a neutrální vodič N. Tento typ chrániče má odpínání 1+N, tedy odpojuje všechny fáze i nulový vodič současně. Tím zajišťuje ochranu i při asymetrickém zatížení nebo poruše v kterékoli fázi. Zapojení vyžaduje pečlivý průběh vodičů a spolupráci s jističem, který chrání vedení před přetížením.
- Připojení jističe – za hlavní vypínač v rozvaděči.
- Zapojení proudového chrániče – fáze a nulový vodič vedou přes něj.
- Napojení na zásuvky – vodiče z chrániče pokračují do zásuvkových obvodů.
- Kontrola funkčnosti – test tlačítkem na chrániči pro ověření správného zapojení.
| Součástka | Funkce | Poznámka |
|---|---|---|
| Proudový chránič 30 mA | Detekce poruchového proudu a odpojení | Základní ochrana osob |
| Jistič | Ochrana vedení před přetížením a zkratem | Spolupracuje s chráničem |
| Zásuvka | Výstupní místo pro připojení spotřebičů | Připojena za chráničem |
Tip: Častá chyba je záměna vodičů L a N při zapojení chrániče, což může způsobit nefunkčnost ochrany. Zapojení proudového chrániče zvládnou odborníci; pro domácí kutily bez elektro vzdělání není instalace vhodná.
![image_slot=how_to]
Technické parametry a normy pro proudové chrániče v zásuvkách
Pro bezpečnou elektroinstalaci je nezbytné dodržovat platné normy, které stanovují technické parametry a požadavky na proudové chrániče používané do zásuvek. Tyto normy definují vybavovací proud, oblasti povinného použití a zásady správného zapojení.
Požadavky normy ČSN 33 2000-4-41 ed. 3 (2018)
Norma ČSN 33 2000-4-41 ed. 3 stanovuje povinnost použití proudových chráničů s vybavovacím proudem 30 mA u zásuvek v obytných a obdobných prostorách. Tato hodnota vybavovacího proudu zajišťuje dostatečnou ochranu proti úrazu elektrickým proudem. Norma přesně vymezuje typ zásuvek, kde je zásuvka s proudovým chráničem povinná, například v koupelnách, kuchyních a venkovních prostorách.
Požadavky normy ČSN 33 2000-1 ed. 2 (2009)
ČSN 33 2000-1 ed. 2 doporučuje členění elektroinstalace do více obvodů vybavených samostatnými proudovými chrániči. Toto rozdělení minimalizuje riziko nežádoucího vypnutí a zvyšuje provozní bezpečnost celého rozvodu. Elektroinstalace s proudovým chráničem by proto měla být navržena tak, aby jednotlivé zásuvkové obvody byly oddělené a přehledné.
Tip: Při zapojení proudového chrániče do zásuvky podle českých norem je klíčové zvolit správný proudový chránič 30 mA a správně rozdělit obvody v rozvaděči. Častou chybou je zapojení jednoho chrániče na příliš mnoho zásuvek, což zvyšuje riziko výpadků.
| Klíčové normy | Hodnoty a požadavky |
|---|---|
| ČSN 33 2000-4-41 ed. 3 | Vybavovací proud 30 mA |
| ČSN 33 2000-1 ed. 2 | Členění elektroinstalace do obvodů |
Typy a konstrukce proudových chráničů používaných v domácnostech
Proudový chránič je základním bezpečnostním prvkem elektroinstalace s proudovým chráničem, který výrazně snižuje riziko úrazu elektrickým proudem u zásuvek. Pro správné zapojení proudového chrániče do zásuvky je nezbytné znát jeho konstrukční části a rozlišovat mezi typy používanými v domácích instalacích.
Základní části proudového chrániče

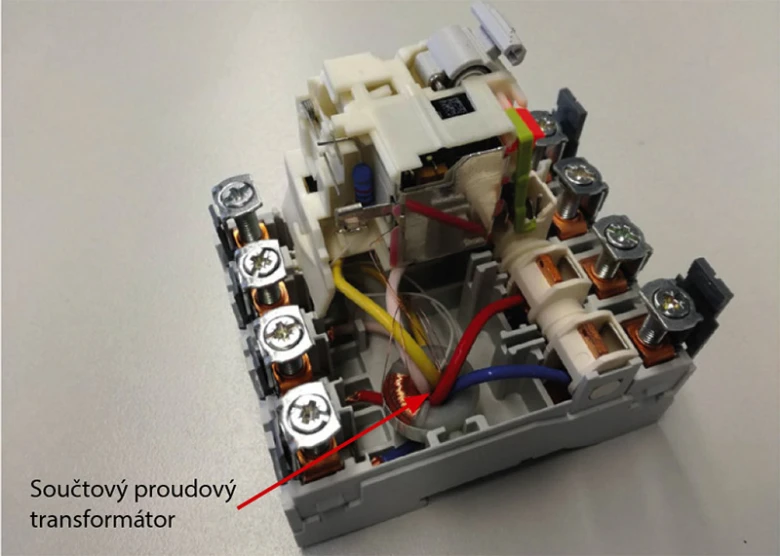

Proudový chránič se skládá ze tří hlavních komponent: součtového proudového transformátoru (toroidního typu), vybavovacího relé a spínacího mechanizmu. Toroidní transformátor monitoruje součet proudů ve všech pracovních vodičích (L1, L2, L3, N) a při zjištění rozdílu většího než nastavený vybavovací proud – obvykle 30 mA podle normy ČSN 33 2000-4-41 ed. 3 (2018) – aktivuje relé. Vybavovací relé spustí odpojení elektrického obvodu přes spínací mechanizmus, který přeruší napájení zásuvky a tím zabrání úrazu nebo vzniku požáru způsobeného zemním zkratem.
Rozdíl mezi jednofázovým a třífázovým proudovým chráničem
Jednofázový proudový chránič je určen pro běžné domácí zásuvky s jedním fázovým vodičem a nulovým vodičem (L a N). Jeho součtový proudový transformátor sleduje pouze tyto dva vodiče. Naopak třífázový proudový chránič se používá v instalacích s třemi fázemi (L1, L2, L3) a nulovým vodičem, například u větších spotřebičů nebo v rozvodech s třífázovým napájením. Tento typ transformátoru monitoruje současně všechny tři fáze a nulový vodič, což umožňuje detekci úniku proudu ve složitějších obvodech.
Tip: Pro domácí zásuvky doporučuje norma ČSN instalovat proudové chrániče s vybavovacím proudem 30 mA, který poskytuje dostatečnou ochranu osob před úrazem elektrickým proudem. Nižší hodnoty se používají výjimečně, například v koupelnách, kde je zvýšené riziko kontaktu s vodou.
| Typ proudového chrániče | Použití | Konstrukce součtového transformátoru | Vybavovací proud (standard) |
|---|---|---|---|
| Jednofázový | Domácí zásuvky a obvody do 32 A | Sleduje L a N vodič | 30 mA |
| Třífázový | Třífázové rozvody a větší spotřebiče | Sleduje L1, L2, L3 a N vodič | 30 mA |
Na co si dát pozor: Častou chybou je instalace jediného proudového chrániče pro celou domácí elektroinstalaci, což může vést k vypnutí větší části obvodů při poruše a zbytečnému omezení provozu. Proto norma ČSN 33 2000-4-41 doporučuje rozdělení instalace do více obvodů s vlastním proudovým chráničem, což zvyšuje bezpečnost a usnadňuje lokalizaci závady.
Pro koho se to hodí: Instalace proudových chráničů s vybavovacím proudem 30 mA je povinná v zásuvkových obvodech určených pro laickou obsluhu, zejména v obytných domech a bytech. Naopak v některých průmyslových aplikacích nebo u speciálních spotřebičů může být použití proudového chrániče odlišné a vyžaduje odborné posouzení elektroinstalace.
Rozdělení a organizace elektroinstalace s proudovými chrániči
Elektroinstalace s proudovými chrániči by měla být rozdělena do několika obvodů podle normy ČSN 33 2000-1 ed. 2. Toto rozdělení zvyšuje bezpečnost a snižuje riziko nežádoucích vypnutí, která by mohla omezit komfort uživatelů. Správné zapojení proudového chrániče v rozvaděči pro domácí zásuvky je proto klíčové pro spolehlivý provoz.
Důvody pro rozdělení elektroinstalace
Rozdělení elektroinstalace do více obvodů umožňuje lepší kontrolu a bezpečnost provozu. Pokud dojde k závadě, aktivuje se proudový chránič pouze v postiženém obvodu, což minimalizuje výpadek napájení v ostatních částech domácnosti. Tento přístup usnadňuje i servis a revizi elektroinstalace.
Praktické tipy pro instalaci proudových chráničů
Proudový chránič 30 mA by měl být instalován v rozváděči společně s jističem tak, aby chránil vyhrazený obvod zásuvek. Doporučuje se používat více chráničů rozdělených podle funkčních skupin zásuvek pro zvýšení bezpečnosti a přehlednosti elektroinstalace.
| Výhoda rozdělení obvodů | Popis |
|---|---|
| Zvýšená bezpečnost | Omezení rozsahu vypnutí |
| Přehlednost instalace | Snadnější identifikace závady |
| Komfort uživatele | Minimalizace vlivu poruchy |
Doporučené značky a typy proudových chráničů pro domácí použití
Při výběru proudového chrániče do zásuvky je klíčové zohlednit jeho typ, parametry a značku. Mezi doporučené značky pro domácí použití v ČR patří ABB, Hager a Schneider Electric. Tyto značky nabízejí proudové chrániče 30 mA, které splňují povinnost použití proudového chrániče v zásuvkových obvodech, zejména v koupelnách a venkovních prostorách. Cena se pohybuje od 400 do 900 Kč v závislosti na typu a značce. Nevýhodou některých modelů může být vyšší citlivost na proudové zkratky, což vyžaduje přesné zapojení proudového chrániče v rozvaděči.
| Značka | Typ proudového chrániče | Proudová citlivost | Cena (Kč) | Nevýhody |
|---|---|---|---|---|
| ABB | Typ A | 30 mA | 800 | Vyšší cena, citlivost na rušení |
| Hager | Typ AC | 30 mA | 600 | Omezená ochrana proti pulzujícímu proudu |
| Schneider Electric | Typ A | 30 mA | 900 | Vyšší cena, složitější instalace |
Jak zvolit správný proudový chránič do zásuvky
Výběr správného proudového chrániče závisí na typu zátěže a požadavcích elektroinstalace s proudovým chráničem. Pro běžné domácí zásuvky se doporučuje proudový chránič 30 mA typu A, který chrání proti stejnosměrným i střídavým poruchám. Pro jednoduché spotřebiče postačí typ AC.
Tip: Při instalaci je nutné dbát na správné zapojení proudového chrániče podle návodu, abyste předešli jeho nežádoucímu vypínání.
Pravidelné testování a revize proudových chráničů
Proudový chránič do zásuvky vyžaduje pravidelnou revizi a testování, aby správně plnil svou ochrannou funkci. V domácí elektroinstalaci s proudovým chráničem je doporučená revize každé 4 roky, přičemž kontrola funkčnosti pomocí testovacího tlačítka by se měla provádět minimálně jednou za tři měsíce. Toto tlačítko simuluje poruchový proud a ověřuje, zda chránič spolehlivě odpojí obvod.
Jak kontrolovat funkčnost proudového chrániče v zásuvce
- Najít testovací tlačítko – bývá umístěné přímo na proudovém chrániči v rozvaděči nebo integrovaném modulu zásuvky
- Stisknout tlačítko TEST – chránič by měl okamžitě vypnout napájení zásuvky
- Obnovit napájení – po vypnutí stisknout tlačítko RESET, aby se chránič znovu zapnul
- Opakovat kontrolu pravidelně – minimálně každé 3 měsíce pro zajištění bezpečnosti
Odborná rada: Častou chybou je vynechání pravidelného testování, což může vést k nefunkčnosti proudového chrániče právě v kritickém okamžiku. Pro panelové byty platí stejné zásady, přičemž zapojení proudového chrániče v zásuvkovém obvodu musí odpovídat platným normám a zajistit ochranu všech připojených spotřebičů.
Vliv přepěťových ochran na proudové chrániče
Přepěťové ochrany nejsou povinnou součástí elektroinstalace s proudovým chráničem, avšak jejich správné začlenění výrazně ovlivňuje spolehlivost a funkčnost proudových chráničů. Nesprávné zapojení přepěťové ochrany může vést k falešným vypínáním proudového chrániče nebo ke snížení jeho citlivosti, což ohrožuje bezpečnost uživatelů. To platí zejména pro proudové chrániče s vybavovacím proudem 30 mA, které slouží k ochraně osob před úrazem elektrickým proudem.
Pro minimalizaci vzájemných interferencí mezi přepěťovou ochranou a proudovým chráničem je třeba dodržet následující technická doporučení:
- Používejte přepěťové ochrany, které jsou certifikované a kompatibilní s proudovými chrániči podle ČSN 33 2000-4-41 ed. 3 (2018)
- Instalujte přepěťovou ochranu na vstupu do rozváděče, tedy před proudový chránič, aby se předešlo rušení signálu součtového proudového transformátoru
- Vyhněte se paralelnímu zapojení přepěťových ochran přímo k proudovým chráničům, protože to může způsobit zvýšené únikové proudy a nežádoucí vypínání
- Provádějte pravidelné revize proudových chráničů včetně kontroly funkčnosti přepěťových ochran, jak stanovuje norma ČSN 33 1500, aby byla zajištěna dlouhodobá spolehlivost ochranných prvků
Tip: Častou chybou je instalace přepěťové ochrany za proudový chránič nebo její paralelní zapojení, což vede k falešným výpadkům a zvyšuje riziko neplánovaného odpojení elektrických obvodů.
Pro koho se to hodí: Správné zapojení přepěťové ochrany s proudovým chráničem je nezbytné v objektech s citlivou elektroinstalací, jako jsou rodinné domy, byty s moderními spotřebiči nebo komerční prostory s vysokými nároky na bezpečnost.
Pro koho to není vhodné: V jednoduchých instalacích bez přepěťových ochran nebo v objektech, kde nejsou instalovány proudové chrániče s vybavovacím proudem 30 mA, není tento postup relevantní.
Dodržení těchto pravidel zvyšuje bezpečnost a spolehlivost elektroinstalace s proudovými chrániči a minimalizuje riziko nežádoucích vypínání způsobených přepěťovými jevy.
Časté chyby při zapojení proudového chrániče a jejich prevence
Nesprávné připojení vodičů a jeho důsledky
Nejčastější chybou při zapojení proudového chrániče do zásuvky je záměna nebo nesprávné připojení fázového (L) a nulového (N) vodiče. Proudový chránič 30 mA pracuje na principu součtového proudového transformátoru, který sleduje všechny pracovní vodiče. Pokud je vodič N připojen nesprávně, chránič nezaznamená reziduální proud a ochrana selže. Takové zapojení může vést k nefunkčnosti chrániče a tím i k ohrožení uživatelů elektrické instalace.
Přetížení obvodu a jeho vliv na spolehlivost
Další častou chybou je přetížení obvodu, kdy je do zásuvkového obvodu s proudovým chráničem zapojeno více spotřebičů, než odpovídá dimenzování jističe (typicky 16 A pro zásuvky). Přetížení způsobuje časté nežádoucí vypínání chrániče, což zkracuje jeho životnost a snižuje spolehlivost ochrany. Norma ČSN 33 2000-4-41 doporučuje rozdělení instalace do více obvodů s vlastním proudovým chráničem, aby se minimalizovalo riziko vypnutí celé části instalace.
Nedodržení platných norem a pravidel instalace
Ignorování požadavků ČSN 33 2000-1 a ČSN 33 2000-4-41 vede ke špatnému uspořádání elektroinstalace s proudovými chrániči. Například instalace jediného chrániče na celý byt nebo dům bez rozdělení do více obvodů zvyšuje riziko nechtěného vypnutí a ztěžuje lokalizaci poruchy. Správné zapojení vyžaduje použití proudových chráničů s vybavovacím proudem 30 mA a odpínáním 1+N, které sledují všechny pracovní vodiče včetně nulového.
Opomenutí pravidelného testování a revizí
Proudové chrániče musí být po instalaci pravidelně testovány tlačítkem TEST, aby se ověřila jejich funkčnost. Nedostatečné nebo žádné testování snižuje spolehlivost ochrany a může vést k přehlédnutí poruchy. Navíc revize proudových chráničů podle ČSN 33 1600 a dalších platných předpisů je nezbytná pro dlouhodobou bezpečnost elektroinstalace.
| Častá chyba | Dopad na instalaci | Prevence |
|---|---|---|
| Nesprávné připojení vodičů | Neaktivace proudového chrániče, riziko úrazu | Dodržet správné zapojení L a N podle schématu |
| Přetížení obvodu | Časté vypínání, zkrácení životnosti chrániče | Rozdělit instalaci do více obvodů s chrániči |
| Nedodržení norem | Nežádoucí vypnutí, komplikovaná lokalizace poruchy | Instalovat chrániče 30 mA s odpínáním 1+N |
| Opomenutí testování a revizí | Snížená spolehlivost ochrany | Pravidelně testovat tlačítkem TEST, provádět revize |
Tip: Pro koho se instalace proudového chrániče hodí, jsou objekty s obytnými prostory a zásuvkami do 32 A, kde je vyžadována ochrana proti úrazu a zemním zkratům. Naopak instalace proudového chrániče do zásuvek v průmyslových provozech s vysokými úniky proudu nebo nestandardními spotřebiči může vyžadovat speciální řešení a není vždy vhodná bez konzultace s elektroinženýrem.
Časté dotazy (FAQ) k zapojení a použití proudových chráničů do zásuvek
Otázka: Jak se zapojuje proudový chránič do zásuvky?
Proudový chránič do zásuvky se zapojuje mezi fázový (L) a nulový (N) vodič zásuvkového obvodu s vybavovacím proudem 30 mA podle normy ČSN 33 2000-4-41 ed. 3. Správné zapojení proudového chrániče je klíčové pro jeho funkčnost a bezpečnost.
Otázka: Jaký je správný vybavovací proud proudového chrániče pro zásuvky?
Pro zásuvky určené pro běžné domácí použití se používá proudový chránič s vybavovacím proudem 30 mA, což je hodnota zaručující bezpečnou ochranu proti úrazu elektrickým proudem.
Otázka: Kde je povinné použití proudového chrániče v zásuvkových obvodech?
Povinnost použití proudového chrániče platí u zásuvek do 32 A, které jsou přístupné laikům, zejména v koupelnách, kuchyních a venkovních instalacích, podle platné normy ČSN 33 2000-4-41.
Otázka: Jak často je nutné provádět revizi proudových chráničů?
Revize elektroinstalace s proudovým chráničem včetně testování funkčnosti by měla probíhat minimálně jednou za dva roky, případně častěji dle doporučení výrobce.
Otázka: Jak provést testování funkčnosti proudového chrániče?
Funkčnost se kontroluje stisknutím testovacího tlačítka na chrániči, které musí způsobit okamžité vypnutí obvodu. Tento test doporučuji provádět alespoň jednou za 6 měsíců.
Otázka: Jaký jistič se používá společně s proudovým chráničem v zásuvkovém obvodu?
Pro zásuvky se obvykle používají jističe s proudovou hodnotou 10 nebo 16 A, které odpovídají zatížení daného obvodu a zajišťují koordinaci s proudovým chráničem.
Otázka: Jaké jsou nejčastější chyby při zapojení proudového chrániče?
Častou chybou je nesprávné připojení vodičů, zejména záměna nulového a fázového vodiče, nebo přetížení obvodu, což může vést k nefunkčnosti nebo nežádoucímu vybavení chrániče.
Otázka: Jaký proudový chránič se používá do zásuvek v koupelně?
Do zásuvek v koupelně se používá proudový chránič s vybavovacím proudem 30 mA, což je povinné kvůli zvýšenému riziku úrazu elektrickým proudem v prostředí s vlhkostí.
Otázka: Jaké jsou rozdíly mezi jednofázovým a třífázovým proudovým chráničem?
Jednofázový chránič sleduje fázový a nulový vodič v jednofázových obvodech, zatímco třífázový kontroluje tři fáze plus nulový vodič a používá se v průmyslových a třífázových instalacích.
Otázka: Jak zapojit proudový chránič v panelovém bytě?
V panelových bytech se proudový chránič zapojuje do hlavního nebo podružného rozvaděče podle ČSN 33 2000-4-41, aby chránil zásuvkové obvody celé domácnosti.
Otázka: Jaký vliv mají přepěťové ochrany na proudové chrániče?
Přepěťové ochrany mohou vyvolávat elektromagnetické rušení, které ovlivňuje spolehlivost proudových chráničů. Proto je nutné dodržovat správné zapojení a minimální odstupy.
Otázka: Kdy je potřeba instalovat proudový chránič do zásuvky v koupelně?
Proudový chránič je povinný u všech zásuvek v koupelně, kde hrozí kontakt s vodou, aby se minimalizovalo riziko úrazu elektrickým proudem.
Otázka: Jak kontrolovat funkčnost proudového chrániče v zásuvce?
Pravidelná kontrola se provádí stisknutím testovacího tlačítka na chrániči, které musí vyřadit obvod z provozu. Pokud se obvod nevypne, je potřeba odborná kontrola.
Otázka: Jaký je návod na zapojení proudového chrániče v domácí elektrické zásuvce?
Návod na zapojení proudového chrániče vyžaduje připojení fázového a nulového vodiče před zásuvku s přesným dodržením polarit a parametrů podle platných českých norem.
Otázka: Jaké jsou výhody použití proudového chrániče v zásuvkových rozvodech?
Použití proudového chrániče výrazně snižuje riziko úrazu elektrickým proudem a chrání instalaci před zemními poruchami, což zvyšuje bezpečnost domácí elektroinstalace.
Tip: Pro správné zapojení a testování proudového chrániče doporučuji vždy konzultovat elektroinstalaci s kvalifikovaným elektrikářem, aby byla zajištěna maximální bezpečnost a soulad s normami.
