Ocelová betonářská výztuž představuje základní prvek pro zvýšení pevnosti a trvanlivosti betonových konstrukcí. Různé typy výztuže, jako je hladká betonářská výztuž nebo B500B, splňují specifické normy a požadavky stavebnictví. Porozumění jejich vlastnostem pomáhá správně zvolit materiál pro bezpečné a efektivní stavby.
Nejpodstatnější body
- Betonářská ocel má pevnost v tahu přibližně 500 MPa podle norem DIN 488 a ČSN 10505.
- Výztuž je dostupná v průměrech od 6 mm do 40 mm, standardně v délkách 6, 12 a 14 metrů.
- Žebírkový povrch oceli zajišťuje lepší soudržnost s betonem a správnou funkci železobetonu.
- Výztuž se používá k přenosu tahových sil v nosných betonových prvcích jako jsou stropy, sloupy a věnce.
- Výroba betonářské oceli zahrnuje stříhání a ohýbání až do průměru 32 mm podle výkresové dokumentace.
Co je betonářská výztuž a proč je nezbytná ve stavebnictví
Klíčové informace:
- Betonářská výztuž přenáší tahové síly, které beton sám nezvládá
- Pevnost betonářské výztuže B500B dosahuje přibližně 500 MPa
- Ocelová výztuž výrazně zvyšuje pevnost a trvanlivost železobetonových konstrukcí
Betonářská výztuž je ocelová armatura sloužící k přenášení tahových sil v železobetonových konstrukcích, kde beton vykazuje vysokou pevnost v tlaku, ale nízkou pevnost v tahu. Tento druh výztuže, často označovaný jako betonářská výztuž B500B, má pevnost v tahu kolem 500 MPa, což výrazně zvyšuje celkovou nosnost a odolnost konstrukce. Ocelová výztuž se do betonu přidává proto, aby vyrovnala nedostatek pevnosti betonu v tahu a zabránila vzniku trhlin.
Co je betonářská výztuž a jak funguje
Betonářská výztuž tvoří výztužné prvky jako jsou výztužné pruty a roxor do betonu, které jsou buď hladké, nebo žebrované. Žebrovaná betonářská výztuž zlepšuje přilnavost k betonu a minimalizuje skluz. Běžný průměr betonářské výztuže se pohybuje od 6 do 32 mm, přičemž výběr závisí na konkrétní konstrukci a zatížení.
- Betonářská výztuž přenáší tahové síly v konstrukci
- Pevnost ocelové výztuže B500B činí zhruba 500 MPa
- Výztužné pruty zvyšují pevnost a životnost železobetonových konstrukcí
Pro správný návrh výztuže je možné využít betonářská výztuž tabulky s rozměry a parametry, které pomáhají zvolit optimální průměr a typ oceli, například ocel 10 505 R. Výhody použití ocelové výztuže v betonu spočívají v kombinaci pevnosti a pružnosti, která umožňuje efektivní přenos sil a zajišťuje bezpečnost staveb.
Typy a formy betonářské oceli ve stavebnictví
Betonářská výztuž se vyrábí v různých typech a formách, které se liší povrchovou úpravou a konstrukčním použitím. Správný výběr oceli a tvaru výztuže zásadně ovlivňuje pevnost a trvanlivost železobetonových konstrukcí.
Jaké jsou hlavní typy betonářské oceli a jejich vlastnosti?
Betonářská ocel se dělí na hladkou a žebírkovanou výztuž. Hladká betonářská výztuž má hladký povrch a používá se především tam, kde není vyžadována vysoká přilnavost k betonu. Naproti tomu žebírkovaná výztuž má na povrchu žebírka, která zlepšují soudržnost oceli s betonem – tím zajišťují efektivní přenos tahových sil v železobetonové konstrukci. Tento rozdíl je klíčový zejména u konstrukcí vystavených velkým mechanickým namáháním, kde bez žebírkové výztuže hrozí smykové porušení. Mezi běžné typy patří betonářská výztuž B500B podle normy ČSN, která kombinuje vysokou pevnost a dobrou tvárnost. Roxor do betonu, označovaný také jako ocel 10 505 R, se využívá pro specifické aplikace vyžadující vyšší pevnost a tuhost.
Jaké formy betonářské výztuže se ve stavebnictví nejčastěji používají?

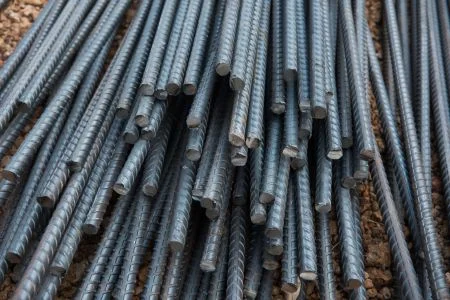

Nejčastější formy ocelové výztuže jsou betonářská kulatina, svařované sítě a kari sítě. Betonářská kulatina je základní tvar výztuže – jde o ocelové pruty různých průměrů, které se používají samostatně nebo jako součást tvarovaných konstrukcí. Svařované sítě slouží jako výztužná mřížovina, která usnadňuje rovnoměrné rozložení zatížení v betonu. Kari sítě, vyráběné s rozměry až 2×3 metry, se používají především pro plošnou výztuž železobetonových desek a stěn. Třmínky jsou pak další formou výztuže, která zajišťuje ztužení konstrukce a omezuje vytržení výztuže z betonu.
| Forma výztuže | Popis | Použití |
|---|---|---|
| Betonářská kulatina | Ocelové pruty různých průměrů | Nosné prvky, základní výztuž |
| Svařované sítě | Mřížovina z ocelových prutů spojených svařováním | Plošná výztuž do panelů a desek |
| Kari sítě | Standardní sítě až 2×3 m | Výztuž železobetonových desek a stěn |
| Třmínky | Zakřivené pruty pro ztužení | Ochrana proti smyku a vytržení |
Odborná rada: Podle zdroje Eagri.cz je správná volba typu a formy betonářské výztuže klíčová pro dlouhodobou funkčnost konstrukce. Při montáži výztuže doporučují dodržovat návod na montáž betonářské výztuže do železobetonu, aby se předešlo častým chybám, jako je nedostatečné zakotvení nebo špatný výběr průměru oceli.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Rozměry, normy a označení betonářské oceli
Betonářská ocel má průměr typicky v rozmezí od 6 do 40 mm a standardní délky tyčí jsou 6, 12 a 14 metrů. Tento materiál splňuje přísné normy, mezi které patří DIN 488, česká ČSN 10505 a evropská norma EN B500B. Betonářská výztuž B500B je oblíbená díky své zvýšené pevnosti a vhodnosti pro konstrukce s vysokými nároky na únosnost.
Ocel 10 505 R je označení používané pro žebrovanou betonářskou ocel, která zajišťuje lepší přilnavost k betonu než hladká betonářská výztuž. Roxor do betonu, často používaný synonymně pro žebrovanou výztuž, je díky svým vlastnostem nezbytný pro správné vyztužení železobetonových konstrukcí.
Tabulka s rozměry a hmotnostmi betonářské výztuže
| Průměr (mm) | Délka tyče (m) | Hmotnost (kg/m) |
|---|---|---|
| 6 | 6, 12, 14 | 0,222 |
| 12 | 6, 12, 14 | 0,888 |
| 20 | 6, 12, 14 | 2,47 |
Tip: Pro správný návrh výztuže je nutné zvolit správný průměr výztuže podle zatížení konstrukce a dodržet normy DIN 488 a ČSN 10505. Častá chyba je použití nevhodného průměru, což může vést ke snížení bezpečnosti konstrukce.
Výroba, zpracování a montáž betonářské výztuže
Výroba, zpracování a montáž betonářské výztuže vyžadují přesné dodržení projektové dokumentace a technických norem. Tento proces zahrnuje přípravu podle výkresů, stříhání a ohýbání oceli, výrobu armokošů a prostorových výztuží, a konečnou montáž s kontrolou rozměrů.
Příprava výztuže podle projektové dokumentace
Před zahájením výroby je nezbytné detailně přezkoumat výkresovou dokumentaci a specifikace výztuže. Tyto podklady určují průměry, délky a tvary ocelových prutů včetně typu oceli, například betonářské výztuže B500B nebo oceli 10 505 R.
Stříhání a ohýbání oceli do průměru 32 mm
Stříhání oceli probíhá přesně podle výkresů, přičemž ohýbání výztuže je možné až do průměru 32 mm. Používají se speciální stroje, které umožňují tvarovat hladkou betonářskou výztuž i roxor do betonu bez ztráty mechanických vlastností.
Výroba armokošů a prostorových výztuží
Armokoše a prostorová výztuž se vyrábějí v moderních provozech s důrazem na přesnost, aby odpovídaly konstrukčním požadavkům. Tyto prvky slouží k zajištění optimálního rozložení ocelové výztuže v železobetonové konstrukci.
Montáž a kontrola výztuže na stavbě
Návod na montáž betonářské výztuže do železobetonu klade důraz na přesné uložení výztuže podle stavebního projektu a kontrolu rozměrů. Při práci na stavbě je vhodné sledovat polohu a kotvení výztuže, aby nedošlo k posunu během betonáže.
- Přezkoumat výkresovou dokumentaci – ověřit požadované rozměry a typ oceli
- Stříhat ocelové pruty – dodržet přesné délky podle specifikace
- Ohýbat pruty do požadovaných tvarů – maximálně do průměru 32 mm
- Sestavit armokoše a prostorové výztuže – podle projektové dokumentace
- Namontovat výztuž na stavbě – zajistit pevné uložení a správnou pozici
- Provést kontrolu rozměrů a upevnění – před betonáží ověřit přesnost montáže
Tip: Častou chybou je nedostatečné upevnění výztuže, což může způsobit její posun při betonáži a snížit konstrukční pevnost. Pro koho se práce s betonářskou výztuží hodí, jsou zkušení pracovníci se znalostí výkresové dokumentace; pro laiky nejsou vhodné složitější prostorové konstrukce bez odborné podpory.
Vliv povrchových úprav na životnost betonářské výztuže
Korozní ochrana je klíčová pro prodloužení životnosti betonářské výztuže, zejména v agresivním prostředí. Žárové pozinkování představuje nejúčinnější metodu zvýšení odolnosti proti korozi u ocelové výztuže, jako je betonářská výztuž B500B nebo ocel 10 505 R. Tento proces vytváří na povrchu výztuže ochrannou vrstvu zinku, která brání vzniku rzi a výrazně zpomaluje její šíření.
Životnost pozinkované výztuže může být prodloužena o desítky let, což je zásadní pro dlouhodobou spolehlivost železobetonových konstrukcí. V praxi se žárové pozinkování často využívá u hladké betonářské výztuže i u Roxoru do betonu, zvláště tam, kde je zvýšené riziko vlhkosti nebo chemického zatížení.
Hlavní výhody žárového pozinkování:
- výrazně lepší odolnost proti korozi ve srovnání s neošetřenou ocelí
- snížení nákladů na opravy a údržbu konstrukcí
- prodloužení provozní doby železobetonových prvků
Přesto je nutné při montáži betonářské výztuže dbát na správný postup, aby nedošlo k poškození pozinkované vrstvy. Častou chybou je mechanické poškození během manipulace, které snižuje korozní ochranu. Proto doporučuji používat vhodné pomůcky a dbát na správné skladování.
Žárové pozinkování není vždy vhodné při použití v prostředí s velmi vysokými teplotami nebo tam, kde se vyžaduje specifická chemická odolnost, proto je potřeba volit ochranu podle konkrétních podmínek stavby.
Výběr správné betonářské výztuže a její korozní ochrany patří k základním krokům při návrhu a realizaci železobetonové konstrukce. Pro detailnější informace o rozměrech a typech výztuže lze využít betonářská výztuž tabulky, které pomohou správně vybrat průměr a profil výztuže.
Ekonomika a inovace v použití betonářské oceli
Volba správného typu ocelové výztuže výrazně ovlivňuje náklady na výztuž i celkovou životnost železobetonové konstrukce. Betonářská výztuž B500B patří mezi nejčastěji používané materiály díky kombinaci pružnosti a pevnosti, která snižuje potřebu nadměrného množství oceli a tím i náklady. Alternativou je ocel 10 505 R, která nabízí lepší svařitelnost, ale může být cenově náročnější.
Inovativní materiály jako kompozitní výztuž, založená na vláknových vláknech, přinášejí vyšší odolnost vůči korozi a snižují potřebu údržby. Nové povrchové úpravy na ocelové výztuži, například polymerní nátěry, prodlužují životnost konstrukce a přinášejí další úspory.
Časté chyby při použití betonářské výztuže a tipy na montáž
- Použití nevhodného průměru výztuže bez konzultace s tabulkami rozměrů betonářské výztuže snižuje bezpečnost konstrukce
- Nedodržení správné montážní vzdálenosti mezi pruty zvyšuje riziko praskání betonu
- Opomenutí kontrolních vrstev povrchových úprav umožňuje rychlejší korozi oceli
- Použití hladké betonářské výztuže na místech, kde je potřeba větší přilnavost, vede k oslabení spoje mezi ocelí a betonem
Tip: Roxor do betonu je vhodný pro místa s vysokým namáháním, kde je nutná zvýšená pevnost a odolnost. Pro běžné konstrukce postačuje standardní betonářská výztuž B500B.
FAQ – Časté dotazy o oceli a betonářské výztuži
Otázka: Co je betonářská výztuž a jak funguje?
Betonářská výztuž je ocelová armatura, která přenáší tahové síly v železobetonových konstrukcích. Díky své pevnosti okolo 500 MPa (například ocel 10 505 R z třídy B500B) zvyšuje stabilitu a nosnost betonu.
Otázka: Jaký je rozdíl mezi hladkou a žebrovanou betonářskou výztuží?
Hladká betonářská výztuž má rovný povrch, zatímco žebrovaná (například roxor do betonu) má výstupky, které zlepšují soudržnost s betonem a zvyšují pevnost konstrukce.
Otázka: Jaký je běžný průměr betonářské výztuže?
Standardní průměry se pohybují od 6 do 40 mm, nejčastěji se používají 8, 10, 12 a 16 mm podle typu konstrukce.
Otázka: Jaké je procento vyztužení železobetonu?
Procento vyztužení se obvykle doporučuje mezi 0,5 a 2 % průřezu, závislé na zatížení a druhu konstrukce.
Otázka: Proč se do betonu dávají roxory?
Roxory jsou žebírkované pruty, které zajišťují lepší propojení s betonem a výrazně zvyšují pevnost železobetonové konstrukce.
Otázka: Jaké normy platí pro betonářskou ocel ve stavebnictví?
Platí normy jako DIN 488, ČSN 10505 a EN B500B, které stanovují pevnost, chemické složení a mechanické vlastnosti ocelové výztuže.
Otázka: Jak správně navrhnout vyztužení železobetonu?
Navrhování vyztužení vychází z projektové dokumentace a musí respektovat typ konstrukce, zatížení i požadavky norem na rozměry a procento vyztužení.
Otázka: Jak se správně montuje betonářská výztuž?
Montáž zahrnuje přesné uložení prutů podle projektu, jejich vázání nebo svařování do armokošů a kontrolu rozměrů pomocí betonářských výztuž tabulek.
Otázka: Jaké chyby se často dělají při použití betonářské výztuže?
Časté chyby jsou nesprávné umístění výztuže, nedodržení požadovaných rozměrů a nedostatečná ochrana proti korozi, což snižuje životnost konstrukce.
Otázka: Jak dlouho vydrží betonářská ocel ve stavební konstrukci?
Při správném použití a ochraně může betonářská výztuž vydržet desítky let bez významné koroze.
Otázka: Jaký je význam kari sítí ve výztuži?
Kari sítě rovnoměrně rozkládají zatížení v plošných prvcích a zajišťují stabilitu ocelové výztuže.
Otázka: Jaké jsou typy ocelových prutů používaných ve výztuži betonu?
Používají se hladké tyče, žebírkované roxory, svařované sítě a kari sítě podle požadavků konstrukce.
Otázka: Jak probíhá výroba betonářské výztuže?
Výroba zahrnuje stříhání, ohýbání prutů do požadovaných tvarů a výrobu armokošů podle výkresové dokumentace.
Otázka: Jak se označuje betonářská ocel 10 505 R?
Jedná se o ocel třídy B500B s pevností v tahu okolo 500 MPa, vhodnou pro standardní betonářskou výztuž.
Otázka: Jaký je návod na montáž betonářské výztuže do železobetonu?
Montáž zahrnuje přesné uložení prutů podle projektu, pevné vázání nebo svařování armokošů, a kontrolu vzdáleností od lícové vrstvy betonu. Dodržení těchto kroků zaručuje správnou funkci výztuže.
