Správné značení kabelů a vodičů je klíčové pro bezpečnou a přehlednou elektrickou instalaci. Barevné značení vodičů spolu s písmenovým označením kabelů podle platných norem usnadňuje identifikaci typů kabelů a izolace vodičů během montáže i údržby. Dodržování těchto pravidel minimalizuje riziko chyb a zajišťuje bezpečnost provozu.
📝 Hlavní myšlenky
- Barevné značení vodičů stanovuje zelenožlutá barva pro ochranný vodič PE dle platných norem.
- Standardní průřezy vodičů se pohybují od 0,5 do 240 mm² podle ČSN EN IEC 60228.
- Kabel CYKY je typický pro domovní elektroinstalace s měděným jádrem a PVC izolací.
- Barevné značení fáze (L) je černá, hnědá nebo šedá, nulového vodiče (N) světle modrá.
- Identifikační štítky musí mít minimální velikost 3,5 mm a vydržet celou životnost kabelu.

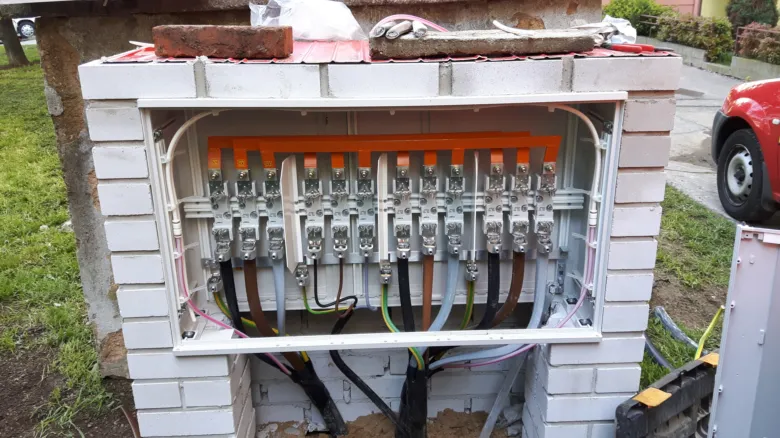

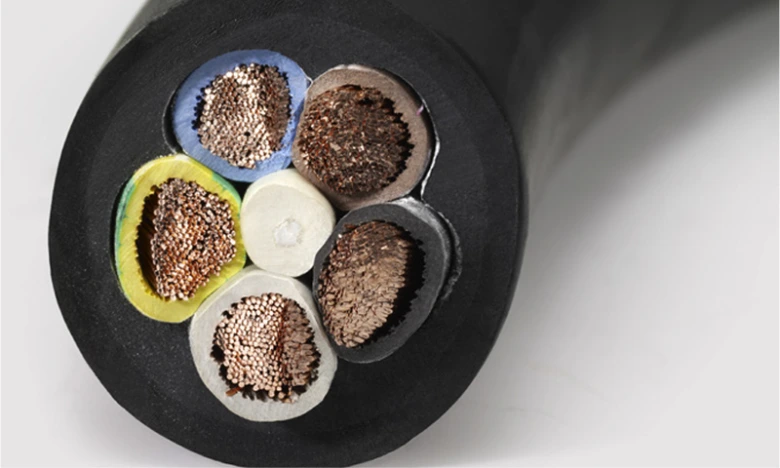

Základní pravidla barevného značení vodičů v elektroinstalacích
Barevné značení vodičů v elektrických instalacích stanovuje jasná pravidla pro bezpečnou a správnou identifikaci jednotlivých vodičů podle jejich funkce. Ochranný vodič PE má zelenožlutou barvu, pokrývající 30-70 % jeho povrchu. Fázové vodiče (L) jsou označeny černou, hnědou nebo šedou barvou, zatímco nulový vodič N má světle modrou izolaci, která nesmí být přeznačována jinou barvou. Pro DC systémy platí zvláštní barevné kombinace, například červená a bílá.
Tabulka barevného značení vodičů:
| Typ vodiče | Barva vodiče | Pokrytí povrchu (%) |
|---|---|---|
| Ochranný vodič PE | Zelenožlutá | 30-70 % |
| Fázový vodič L | Hnědá, černá, šedá | 100 % |
| Nulový vodič N | Světle modrá | 100 % |
| DC systémy | Červená, bílá | 100 % |
Jaké jsou základní barvy ochranných a pracovních vodičů?
Ochranný vodič PE se vždy značí zelenožlutou barvou s pokrytím 30-70 % izolace, což usnadňuje jeho rychlou identifikaci a předchází záměnám v instalaci. Fázové vodiče L mají izolaci v barvách černé, hnědé nebo šedé, přičemž každá barva může označovat konkrétní fázi. Nulový vodič N musí být světle modrý, přičemž jeho přebarvování nebo přeznačování je v rozporu s normami elektroinstalace a může vést k nebezpečným situacím. Barevné značení vodičů je tak klíčové pro bezpečnost a správné fungování elektrických rozvodů.
Jaké jsou barvy pro jednotlivé fáze L1, L2 a L3?
Podle českých a evropských norem jsou fáze L1, L2 a L3 označeny barvami, které umožňují jednoduchou a jednoznačnou identifikaci. L1 je hnědá, L2 černá a L3 šedá. Tato barevná kombinace zjednodušuje montáž i údržbu třífázových instalací a minimalizuje riziko záměny fází při zapojování nebo opravách.
Jaké jsou časté chyby při barevném značení vodičů?
Mezi běžné chyby patří přeznačování světle modrého nulového vodiče, což porušuje normy a může způsobit nejasnosti při revizích nebo opravách. Další častou chybou je použití nevhodných barev pro ochranný vodič PE, například použití pouze zelené nebo žluté barvy místo kombinace. Nesprávné rozlišování fází L1, L2 a L3, například záměna černé a hnědé barvy, může vést k problémům v provozu a bezpečnosti elektroinstalace. Dodržování barevného značení je proto zásadní pro bezpečnost a spolehlivost elektrických rozvodů.
Písmenové značení kabelů a vodičů v elektrických instalacích
Písmenové značení kabelů a vodičů v elektrických instalacích podle platných českých a evropských norem (ČSN EN 60446, ČSN 33 2000-5-51) umožňuje jednoznačnou identifikaci funkcí vodičů a usnadňuje bezpečnou montáž i údržbu elektroinstalace. Každá funkce vodiče má pevně stanovené písmeno, které se často kombinuje s barevným označením izolace a štítky na kabely.
- L označuje fáze, tedy vodiče přivádějící střídavý proud do spotřebiče. V třífázových instalacích se fáze označují jako L1, L2 a L3, přičemž každá fáze má své písmeno s číslem pro přesnou identifikaci.
- N značí nulový vodič, který slouží k uzavření elektrického obvodu a má světle modrou izolaci podle ČSN. Tento vodič nesmí být zaměňován s ochranným.
- PE (Protective Earth) označuje ochranný vodič, který má vždy zelenožlutou izolaci. Tento vodič zajišťuje bezpečnost proti úrazu elektrickým proudem a jeho barevné značení nesmí být nijak přeznačováno.
- J se používá v označení kabelu CYKY-J, kde písmeno „J“ znamená přítomnost zelenožlutého ochranného vodiče (PE) uvnitř kabelu.
- O označuje vodič bez ochranného vodiče, například kabel CYKY-O, který obsahuje pouze fáze a nulový vodič bez PE.
Pro správné písmenové značení vodičů v třífázových instalacích platí, že fáze L1, L2 a L3 musí být jasně rozlišeny jak písmeny, tak barevným značením (hnědá, černá, šedá). Nulový vodič N má světle modrou izolaci a ochranný PE zelenožlutou. Kombinace písmen a barev zajišťuje rychlou a bezpečnou orientaci v rozvaděči i při revizích.
Tip: Častou chybou je zaměňování barev nulového a ochranného vodiče, což může vést k nebezpečným situacím. Barevné značení musí být vždy v souladu s písmenovým označením, zejména v průmyslových i domácích instalacích.
Písmenové značení se hodí pro všechny typy instalací s pevnými rozvody, kde je potřeba přesná identifikace funkcí vodičů. Naopak v některých speciálních aplikacích (např. v nízkonapěťových řídicích obvodech) může být doplněno o další symboly a značení podle specifických norem.
Přesné dodržení písmenového značení spolu s barevným kódováním vodičů výrazně zvyšuje bezpečnost elektroinstalace a usnadňuje její údržbu i případné rozšiřování.
Typy kabelů a konstrukce vodičů v elektrických instalacích
V elektrických instalacích je klíčové správné rozlišení typů kabelů a jejich konstrukčních vlastností, které ovlivňují bezpečnost i funkčnost celé elektroinstalace. Následující přehled objasňuje základní materiály, tvary jader vodičů a typové značení kabelů.

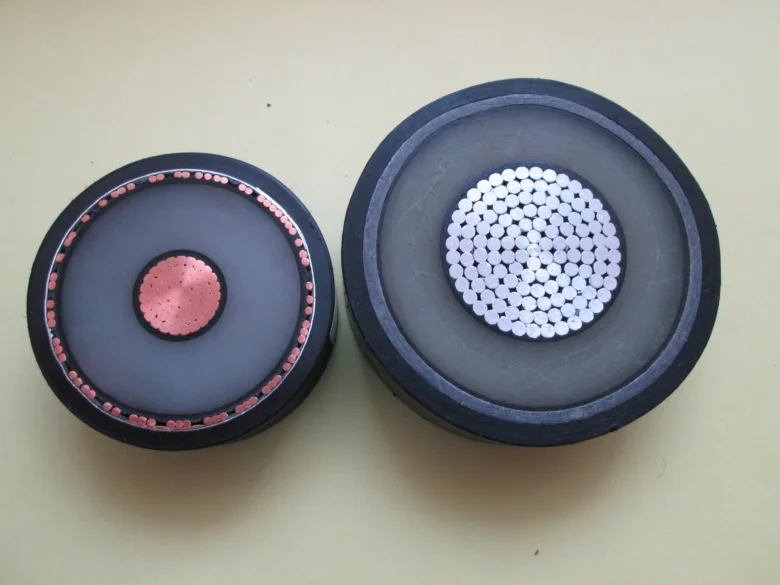

Materiály a tvary jader vodičů
Jádra vodičů jsou nejčastěji vyrobena z mědi nebo hliníku, přičemž měď nabízí lepší vodivost a odolnost proti korozi. Ocelová jádra se používají spíše ve speciálních případech. Tvary jader mohou být kruhové, segmentové nebo lankové, přičemž lankové jádro je flexibilnější a vhodné pro pohyblivé instalace. Vodič má vždy izolaci, která je nezbytná pro bezpečnost.
Izolace vodičů – druhy a vlastnosti
Izolace vodičů se vyrábí z různých materiálů podle požadavků na teplotní odolnost a prostředí. Nejčastěji se používá PVC, které snese provozní teploty až kolem 70 °C. Pryžové izolace vydrží teploty do 90 °C, HDPE (vysokohustotní polyetylen) a XPE (síťovaný polyetylen) až do 110 °C. Izolace vodičů musí splňovat normy elektroinstalace a zároveň odpovídající štítkování.
Typové značení a použití kabelů
Typické značení kabelů zahrnuje například CYKY-J 3 x 1,5 mm², kde CYKY označuje typ kabelu s měděným jádrem, PVC izolací a pláštěm, „J“ znamená přítomnost žlutozeleného ochranného vodiče a 3 x 1,5 mm² udává počet žil a jejich průřez. Průřez vodiče se pohybuje od 0,5 do 240 mm². Kabely jako CYKY se používají hlavně v domovních rozvodech, zatímco NYY a AYKY jsou vhodné i pro průmyslové instalace.
| Typ kabelu | Materiál jádra | Izolace a plášť | Použití |
|---|---|---|---|
| CYKY | měděné jádro | PVC | Domovní elektroinstalace |
| NYY | měděné jádro | PVC | Venkovní a průmyslové rozvody |
| AYKY | hliníkové jádro | PVC | Průmyslové instalace |
Tip: Chybným krokem je zaměňování průřezů vodičů nebo ignorování správné izolace, což může vést k přehřívání a zkratu. Správné písmenové značení kabelů pomáhá předejít těmto rizikům a usnadňuje identifikaci v rozvaděči.
Pomůcky a materiály pro trvanlivé značení kabelů a vodičů
Pro trvanlivé a bezpečné značení kabelů a vodičů ve vaší elektroinstalaci je nezbytné zvolit vhodné pomůcky a materiály, které odpovídají platným normám elektroinstalace. Štítky na kabely musí mít minimální velikost 3,5 mm a být vyrobeny z materiálů třídy reakce na oheň A1 až B, což zaručuje jejich odolnost i v náročných podmínkách.
Návlečky na vodiče, které se často prodávají v sadách za přibližně 49 Kč, umožňují rychlé a přehledné označení s písmenovým i barevným značením vodičů. K zajištění pevného držení značení se používají smršťovací bužírky, které materiál štítků ochraňují před mechanickým poškozením a vlhkostí.
Další nezbytnou pomůckou jsou permanentní popisovače, které píší na plastové štítky i izolační materiály tak, aby značení zůstalo čitelné dlouhodobě.
- Štítky na kabely minimálně 3,5 mm s požadavkem na třídu reakce na oheň A1 – B
- Návlečky na vodiče v sadách za cca 49 Kč s možností písmenového značení
- Smršťovací bužírky pro pevné a trvanlivé upevnění značek
- Permanentní popisovače pro odolné psaní na izolaci a štítky
Jaké jsou chyby při značení kabelů a vodičů v elektroinstalaci
Častou chybou je použití neodborných nebo nevhodných štítků, které po čase zmizí, nebo barevné značení vodičů nerespektující normy elektroinstalace. Správné a trvanlivé značení zvyšuje bezpečnost a usnadňuje orientaci v rozvodech.
Normy a bezpečnostní požadavky pro značení kabelů a vodičů
Normy elektroinstalace, zejména ČSN, stanovují přesná pravidla pro barevné značení vodičů a písmenové značení kabelů, což usnadňuje orientaci i diagnostiku v elektrických instalacích. Bezpečnost elektroinstalace přímo závisí na správném značení, protože umožňuje rychlé a jednoznačné rozlišení fází, neutrálu a ochranných vodičů. Zelenožlutá barva ochranného vodiče je vždy vyhrazena a nesmí být přeznačována, aby se zabránilo záměně, která může ohrozit bezpečnost. Štítky na kabely musí být vyrobeny z materiálu s třídou reakce na oheň A1, A2 nebo B, čímž se minimalizuje riziko šíření požáru v případě havárie. Typy kabelů a izolace vodičů jsou rovněž definovány normami, které podporují jednotné značení a ochranu instalace.
Kdy a proč je důležité správné značení kabelů a vodičů
Správné značení je zásadní pro bezpečný provoz elektroinstalace a usnadňuje servis i případné opravy. Nesprávné barevné značení nebo chybné štítky patří mezi časté chyby při značení kabelů a vodičů v elektroinstalaci a mohou vést k nebezpečným situacím.
Tip: Pro dlouhodobou bezpečnost instalace vždy používejte štítky s certifikovanou třídou reakce na oheň a nikdy nepřeznačujte zelenožlutý vodič ochrany, protože to výrazně zvyšuje riziko úrazu elektrickým proudem.
Značení kabelů v průmyslových a speciálních aplikacích
Značení kabelů v průmyslových a speciálních aplikacích vyžaduje dodržení přísnějších pravidel než v běžné domácí elektroinstalaci. V průmyslu a v prostředí s vysokými nároky na bezpečnost je nutné používat materiály a způsoby značení odolné vůči teplotě, chemikáliím i mechanickému poškození.
Značení kabelů v průmyslových automatizačních systémech
V automatizačních systémech je klíčové přesné a trvalé značení kabelů pomocí návleček a štítků, které mají odolnost proti olejům, vlhkosti a mechanickému opotřebení. Takové označení umožňuje rychlou identifikaci a minimalizuje chyby při údržbě a opravách. Automatizační systémy vyžadují také standardizované písmenové značení kabelů podle platných norem elektroinstalace.
Specifika značení kabelů v Ex-zónách
V prostředí s nebezpečím výbuchu se používají kabely a vodiče s označením splňujícím normy Ex-zón, přičemž štítky a návlečky musí být vyrobeny z materiálů odolných vůči vysokým teplotám a agresivním chemikáliím. Bezpečnostní normy vyžadují jasnou identifikaci, která eliminuje riziko nesprávného připojení a tím i možného vzniku jisker.
Značení kabelů v obnovitelných zdrojích energie
Ve fotovoltaických a větrných elektrárnách se doporučuje používat barevné značení vodičů podle průmyslových standardů a doplňovat je digitální identifikací, například RFID štítky. Tím se zjednodušuje správa kabeláže a zajišťuje přesná evidence typů kabelů i jejich průřezu a izolace vodičů.
- Výběr materiálu – použijte štítky a návlečky odolné vůči prostředí instalace
- Dodržení barevného a písmenového značení – respektujte normy elektroinstalace pro daný typ kabelů
- Implementace digitální identifikace – RFID značení zvyšuje spolehlivost a bezpečnost údržby
- Pravidelná kontrola štítků – zajistěte čitelnost a neporušenost označení pro prevenci chyb
Tip: Častou chybou při značení kabelů v průmyslových instalacích je použití nevhodných štítků bez dostatečné odolnosti, což vede k rychlému opotřebení a ztrátě identifikace. Pro průmyslové aplikace se hodí digitální značení a materiály odpovídající konkrétním normám Ex-zón a automatizace, naopak pro jednoduché domácí instalace jsou tyto metody zbytečně nákladné.
Časté dotazy
Jaké barvy se používají pro fázi L v elektrické instalaci?
Fáze L se označuje barvami černá, hnědá nebo šedá podle platných norem ČR a EU.
Jaká je barva nulového vodiče N?
Nulový vodič N má světle modrou barvu, která musí být nesytá a nesmí být přeznačována.
Jaká barva je vyhrazena pro ochranný vodič PE?
Ochranný vodič PE má zelenožlutou barvu s pokrytím 30-70 % povrchu vodiče.
Co znamená písmeno J u kabelu CYKY-J?
Písmeno J označuje přítomnost zelenožlutého ochranného vodiče v kabelu.
Jaký je standardní rozsah průřezů vodičů podle ČSN EN IEC 60228?
Průřezy vodičů se standardně pohybují od 0,5 do 240 mm².
Jaké materiály se používají pro jádra vodičů?
Nejčastěji se používá měď, hliník, ocel a speciální materiály jako kantal nebo chromnikl.
Jaké izolační materiály jsou běžné u vodičů?
Izolace vodičů může být z PVC (do 70 °C), pryže (60 °C), HDPE (85 °C) a zesíťovaného polyethylenu XPE (až 110 kV).
Jaké pomůcky se používají pro značení kabelů?
Používají se návlečky, štítky z polyesteru, nylonu nebo akrylu a permanentní popisovače.
Jaké normy upravují značení kabelů v ČR?
Značení kabelů upravují normy ČSN a evropské normy, včetně požadavků na reakci na oheň štítků.
Jak se značí kabely v průmyslových automatizačních systémech?
V průmyslu se používají odolné návlečky a štítky, pravidelná kontrola značení a digitální identifikace pomocí RFID.
Jaké písmeno se používá pro označení kabelů s více žilami?
Pro kabely s více žilami se často používá písmeno ‚Y‘ v označení, například CYKY označuje kabel s více žilami a PVC izolací.
Jaké barvy mají jednotlivé fáze L1, L2 a L3 podle českých norem?
Fáze L1, L2 a L3 jsou standardně označeny barvami hnědá, černá a šedá.
Jaké jsou hlavní rozdíly mezi starým a novým barevným značením vodičů?
Staré značení používalo například červenou barvu pro fázi, zatímco nové normy stanovují hnědou barvu pro fázi L1, černou pro L2 a šedou pro L3.
Jak se správně označuje ochranný vodič PEN?
Ochranný vodič PEN musí být označen kombinací barev zelená/žlutá s modrým pruhem nebo naopak, podle normy ČSN.
Jaké jsou doporučené metody značení kabelů v průmyslových aplikacích pro dlouhodobou odolnost?
V průmyslových aplikacích se doporučuje používat laserové značení nebo trvanlivé samolepky odolné vůči olejům a teplu, aby značení vydrželo dlouhodobě.
