Proudový chránič je klíčovou součástí elektroinstalace, která chrání před úrazem elektrickým proudem a požárem způsobeným unikajícím proudem. Správné zapojení a pochopení jeho principu zajišťuje spolehlivou ochranu domácnosti i průmyslových objektů. Seznámíme vás s typy proudových chráničů, základním schématem zapojení a zásadami testování.
Stručně a jasně
- Proudový chránič funguje na principu porovnání vstupního a výstupního proudu a odpojí obvod při rozdílu od 30 mA.
- Existují tři hlavní typy proudových chráničů: typ AC, A a B, dle detekovaného proudu.
- Proudový chránič se zapojuje za hlavní jistič na vstupní svorky fáze (L) a nulového vodiče (N).
- Maximální délka vedení za proudovým chráničem by neměla přesáhnout 30 metrů, aby se předešlo falešnému vypnutí.
- V ČR jsou povoleny pouze napěťově nezávislé proudové chrániče podle normy ČSN 33 2000-5-53 ed.3.
Princip fungování proudového chrániče
Proudový chránič funguje na principu měření rozdílu elektrického proudu mezi fázovým vodičem (L) a nulovým vodičem (N). Tento rozdíl, nazývaný reziduální proud, vzniká při úniku proudu z elektroinstalace například přes tělo člověka. Jakmile reziduální proud přesáhne hodnotu 30 mA, relé uvnitř proudového chrániče aktivuje vypnutí elektrického obvodu, čímž zabraňuje úrazu elektrickým proudem.

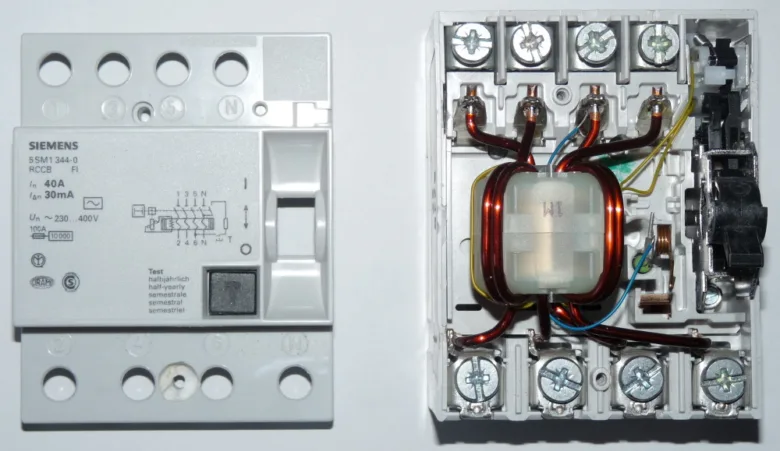

Princip činnosti proudového chrániče v elektroinstalaci vychází z detekce magnetického toku, který se vytvoří v toroidním jádru při průchodu proudu vodiči. Za normálních okolností jsou proudy ve fázi a nuláku vyrovnané, a magnetické pole se vzájemně ruší. Při úniku proudu se nerovnováha projeví změnou magnetického toku, která spouští spínací mechanismus relé.
- Proudový chránič měří rozdíl proudu mezi fází (L) a nulovým vodičem (N)
- Překročení nastavené hodnoty reziduálního proudu (obvykle 30 mA) aktivuje relé proudového chrániče
- Relé vypne elektrický obvod a tím ochrání uživatele před úrazem
- Správné zapojení proudového chrániče do rozvaděče vyžaduje správné schéma zapojení, které respektuje typ elektroinstalace (TN-C, TN-S)
Pro správné provozování je nezbytné pravidelné testování proudového chrániče, případně využití automatické diagnostiky chrániče, která detekuje jeho poruchy nebo nesprávné zapojení. Chyby při zapojení chrániče často zahrnují záměnu nulového a fázového vodiče nebo připojení nesprávného vodiče, což může vést k nefunkčnosti ochrany.
Typy proudových chráničů a jejich normy
Proudové chrániče se rozlišují podle schopnosti detekce různých proudových složek a citlivosti, což je zásadní pro bezpečné zapojení proudového chrániče v domácí elektroinstalaci. V ČR platí povinnost instalace proudového chrániče v bytové elektroinstalaci podle platných norem, zejména ČSN 33 2130 ed.4 a ČSN 33 2000-5-53 ed.3. Norma ČSN 33 2000-5-53 umožňuje použití pouze napěťově nezávislých chráničů, které garantují spolehlivou ochranu bez ohledu na změny napětí.
Existují tři základní typy proudových chráničů:

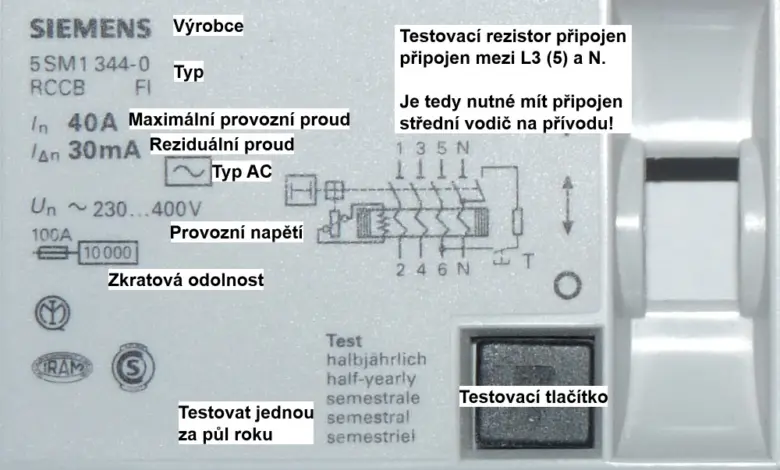

| Typ chrániče | Detekované proudy | Citlivost | Použití |
|---|---|---|---|
| AC | Pouze střídavé sinusové proudy | 30 mA až 300 mA | Základní ochrana v jednoduchých instalacích |
| A | Střídavé i pulsující stejnosměrné proudy | 30 mA až 300 mA | Ochrana moderních spotřebičů s elektronikou |
| B | Střídavé i stejnosměrné proudy včetně pulzních a průběžných DC | 30 mA až 300 mA | Průmyslové aplikace a instalace s frekvenčními měniči |
Typ B proudových chráničů je tedy jediný, který detekuje stejnosměrné i střídavé složky, což je nezbytné například u třífázových rozvodů s frekvenčními měniči. Pro běžné domácí instalace postačuje typ A nebo AC, přičemž typ A poskytuje lepší ochranu při použití elektronických spotřebičů.
Jak funguje proudový chránič a jak se zapojuje
Při zapojení v rozvaděči je nutné respektovat schéma proudového chrániče a správně provést testování proudového chrániče po instalaci. Automatická diagnostika chrániče v moderních zařízeních pomáhá předcházet chybám při zapojení chrániče a zajišťuje dlouhodobou funkčnost. Podrobnější rozvodná schémata pro proudové chrániče jednofázové a třífázové jsou k dispozici v odborné literatuře, například na portálu Eagri.cz.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Základní schéma a způsoby zapojení proudového chrániče
Proudový chránič se v elektroinstalaci zapojuje za hlavní jistič, a to vždy na vstupní svorky fáze a nulového vodiče. Správné schéma zapojení závisí na typu instalace a druhu použité sítě – v TN-C sítích není proudový chránič použitelný. Níže najdete podrobný návod na zapojení jak jednofázového, tak třífázového proudového chrániče, včetně rozdílů mezi TN-C a TN-S sítí.
Zapojení v jednofázové elektroinstalaci
V jednofázové elektroinstalaci se proudový chránič zapojuje tak, že fáze (L) a nulový vodič (N) vedou do vstupních svorek chrániče. Ochranný vodič (PE) se přímo na chránič nepřipojuje, ale vede samostatně do rozvaděče a dále k zásuvkám či spotřebičům. Proudový chránič monitoruje rozdíl mezi proudem ve fázi a nulovém vodiči a při jeho překročení odpojí napájení.
Tip: Při zapojování dbejte na správnou polaritu připojení na svorky chrániče, chyby při zapojení chrániče mohou způsobit nesprávnou funkci nebo zbytečné vypnutí.
Zapojení v třífázové elektroinstalaci
V třífázové instalaci se na proudový chránič připojují všechny tři fáze (L1, L2, L3) a nulový vodič (N). Používají se čtyřpólové chrániče, které sledují proudové nesymetrie ve všech fázích i nulovém vodiči současně. Schéma zapojení třífázového proudového chrániče krok za krokem zahrnuje připojení jednotlivých fází a nuláku do odpovídajících svorek chrániče.
Rozdíl mezi TN-C a TN-S sítí
V TN-C síti je vodič PEN kombinací nulového a ochranného vodiče, což znemožňuje použití proudového chrániče, protože chránič musí odděleně sledovat nulový a ochranný vodič. V sítích TN-S jsou nulový vodič (N) a ochranný vodič (PE) vedeny odděleně, což umožňuje spolehlivou funkci proudového chrániče.
- TN-C síť využívá společný vodič PEN, který není vhodný pro zapojení proudového chrániče
- TN-S síť má samostatné nulové a ochranné vodiče, což je ideální pro instalaci chrániče
- Proudový chránič v TN-S síti dokáže automaticky diagnostikovat poruchy izolace a odpojit proud
Tip: Pro správné zapojení a testování proudového chrániče vždy zkontrolujte typ vaší elektroinstalace a respektujte rozdíly v sítích TN-C a TN-S, aby nedošlo k chybám při zapojení chrániče.
Bezpečnostní aspekty a testování proudového chrániče
Proudový chránič je klíčovým prvkem pro ochranu před únikem proudu, který může ohrozit život nebo majetek. Testovací tlačítko na chrániči simuluje únik proudu 30 mA a umožňuje ověřit správnou funkci zařízení. Reakční doba proudového chrániče musí být do 0,03 sekundy, což zajišťuje rychlé odpojení napájení při poruše a minimalizuje riziko úrazu elektrickým proudem.
Pro zachování bezpečnosti doporučuji pravidelné testování proudového chrániče alespoň jednou za tři měsíce. Při testování stiskněte testovací tlačítko, které by mělo okamžitě vyřadit obvod. Pokud k tomu nedojde, může jít o poruchu zařízení nebo o chyby při zapojení chrániče, které je třeba neprodleně řešit.
- Kontrola testovacího tlačítka – ověření funkce simulace úniku proudu
- Měření reakční doby – zajištění vypnutí do 0,03 sekundy
- Kontrola zapojení proudového chrániče – podle schématu proudového chrániče v rozvaděči
- Vyhodnocení automatické diagnostiky chrániče – pokud je k dispozici
- Záznam výsledků testování – pro pravidelné revize elektroinstalace
Tip: Praktické rady pro správné zapojení proudového chrániče zahrnují správný výběr typu proudového chrániče podle typu sítě (TN-C, TN-S) a pečlivou kontrolu polarity i připojení vodičů, aby se předešlo běžným chybám při zapojení chrániče.
Omezení, chyby a vliv zátěže na funkci proudového chrániče
Proudový chránič je klíčovým prvkem bezpečné elektroinstalace, avšak jeho správná funkce závisí na přesném zapojení a zohlednění vlivu okolních zařízení. Níže popisuji hlavní omezení, časté chyby a vliv zátěže na spolehlivost chrániče, které je třeba znát pro bezproblémový provoz.
Nejčastější chyby při zapojení
Mezi nejčastější chyby patří spojování nulového vodiče (N) s ochranným vodičem (PE) za proudovým chráničem. Toto nesprávné propojení vede k falešným vybavením chrániče, které se projevuje náhodným nebo pravidelným vypínáním bez skutečného úniku proudu. Další častou chybou je instalace proudového chrániče v sítích TN-C, kde vodič PEN kombinuje funkce nulového a ochranného vodiče. V takových případech chránič nemůže správně detekovat rozdíl proudu, což znemožňuje jeho funkci. Správné schéma zapojení vyžaduje použití sítě TN-S, kde jsou vodiče N a PE oddělené. Nesprávné zapojení nebo použití chrániče v nevhodné síti vede k nefunkčnosti ochrany a častým výpadkům.
Vliv elektronických spotřebičů
Elektronická zařízení, jako jsou LED osvětlení, tepelná čerpadla nebo frekvenční měniče, generují pulsující stejnosměrné složky proudu. Proudové chrániče typu AC, které detekují pouze střídavý proud, tyto signály nerozpoznají správně, což způsobuje falešná nebo předčasná vybavení. Proudové chrániče typu A jsou konstruovány tak, aby detekovaly i pulsující stejnosměrné proudy a minimalizovaly riziko nesprávné reakce. Pro instalace s elektronickými spotřebiči je proto nezbytné volit správný typ chrániče s ohledem na charakter zátěže a dodržovat normu ČSN 33 2130 ed.4.
Tip: Při instalaci nových elektronických zařízení doporučuji ověřit kompatibilitu proudového chrániče s daným typem zátěže, aby se předešlo častým falešným vybavením.
Omezení a vliv zátěže na funkci proudového chrániče
Maximální délka vedení za proudovým chráničem by neměla překročit 30 metrů, protože delší vedení zvyšuje indukční a kapacitní vazby, které mohou vyvolat falešné vypnutí. Proudový chránič není určen k ochraně proti přetížení nebo zkratu, tyto funkce plní jističe. V instalacích, kde je za jedním chráničem více obvodů, může být diagnostika poruch složitá, protože chránič nerozlišuje, který obvod způsobuje únik. V sítích TN-C není možné použít standardní proudové chrániče, protože vodič PEN není rozdělen na nulový a ochranný vodič, což znemožňuje správnou detekci úniku.
Proudový chránič neodhalí poruchu mezi pracovními vodiči (L a N), protože proud protéká oběma směry stejně. Pokud dojde k přerušení ochranného vodiče PE, hrozí nebezpečí úrazu elektrickým proudem, protože chránič nemusí zareagovat. Proto je nutné pravidelně kontrolovat stav vodičů a elektroinstalace při revizích.
Tip: Častou chybou je použití proudového chrániče jako hlavního vypínače nebo jističe proti přetížení, což není jeho funkce. Pro správnou ochranu použijte kombinované jističochrániče nebo samostatné jističe a chrániče podle platných norem.
—
| Omezení | Popis |
|---|---|
| Spojování N a PE za chráničem | Vede k falešným vybavením a náhodnému vypínání |
| Použití v TN-C síti | Chránič nefunguje kvůli kombinovanému vodiči PEN |
| Délka vedení za chráničem | Max. 30 m, delší vedení zvyšuje riziko falešného vypnutí |
| Typ chrániče a zátěž | Typ AC nevyhodnotí pulsující stejnosměrné proudy, typ A ano |
| Funkce chrániče | Nechrání proti přetížení a zkratu, pouze proti úniku proudu |
| Porucha mezi L a N | Chránič ji neodhalí, hrozí požár nebo poškození zařízení |
—
Tato omezení a chyby je nutné znát a respektovat, aby proudový chránič plnil svou ochrannou funkci spolehlivě a bez nežádoucích vypínání. Dodržování správného schématu zapojení a výběr vhodného typu chrániče podle charakteru zátěže jsou základní podmínky bezpečné elektroinstalace.
Automatická diagnostika a samovyzkoušení moderních proudových chráničů
Automatická diagnostika moderních proudových chráničů výrazně zvyšuje bezpečnost elektroinstalace díky pravidelné kontrole vnitřních funkcí bez nutnosti ručního zásahu. Například chrániče značky DOEPKE provádějí samovyzkoušení několikrát denně, přičemž monitorují parametry jako integrita detekčního obvodu a spolehlivost spínacího mechanismu. Tato automatická kontrola dokáže identifikovat závady včas, což snižuje riziko selhání zařízení a následného nebezpečí úrazu elektrickým proudem nebo požáru.
Funkční princip proudového chrániče doplňuje elektronická jednotka, která vyhodnocuje rozdíl mezi vstupním a výstupním proudem a zároveň sleduje stav interních komponent. Při zjištění nesouladu nebo poruchy se chránič sám odpojí a signalizuje závadu, což umožňuje rychlou reakci na potenciální problém. Tento systém samovyzkoušení nahrazuje časté ruční testování, které je doporučeno minimálně jednou za 3 měsíce, a tím zvyšuje spolehlivost ochrany.
Při instalaci proudového chrániče je nezbytné dodržet správné zapojení podle platných schémat, ať už jde o jednofázový nebo třífázový typ. Typické chyby zahrnují nesprávné propojení nulového (N) a ochranného vodiče (PE) za chráničem, což způsobuje nahodilé vypínání, nebo použití chrániče v síti TN-C, kde vodič PEN není rozdělen na N a PE. Dodržování schématu zapojení minimalizuje riziko těchto problémů a zajišťuje dlouhodobou spolehlivost ochrany.
Tip: Pro domácí instalace doporučuji zvolit proudové chrániče s automatickou diagnostikou a vybavovacím proudem 30 mA, které splňují normu ČSN 33 2130 ed.4 a jsou určeny pro ochranu osob. Pro průmyslové aplikace se hodí modely s vyššími hodnotami reziduálního proudu (100 mA, 300 mA) bez automatické diagnostiky, protože zde je kladen důraz na ochranu před požárem.
Na co si dát pozor: Častou chybou je instalace proudového chrániče bez respektování délky vedení za přístrojem; maximální délka by neměla přesáhnout 30 metrů, aby se zabránilo falešným vypnutím. Rovněž nesprávné zapojení vodičů za chráničem často vede k jeho neplánovanému vypínání a snížení bezpečnosti.
Pro koho se automatická diagnostika hodí: Tento typ chráničů je vhodný pro domácnosti, kanceláře a kritickou infrastrukturu, kde je prioritou spolehlivost a minimalizace rizika selhání. Naopak v některých průmyslových provozech s vysokým rušením může být automatická diagnostika méně efektivní a preferují se robustnější, jednoduché modely bez elektronických prvků.
Doporučení pro instalaci a údržbu proudového chrániče
Maximální délka vedení za proudovým chráničem
Maximální délka vedení za proudovým chráničem nesmí překročit 30 metrů. Tento limit vyplývá z normy ČSN 33 2130 ed.4 a slouží k omezení falešného vybavení chrániče způsobeného útlumem a elektromagnetickým rušením na vodičích. Delší vedení může způsobit nesprávné vyhodnocení reziduálního proudu a tím nechtěné vypnutí, což ohrožuje bezpečnost elektroinstalace. Při plánování zapojení proudového chrániče je proto nutné respektovat tuto vzdálenost, aby byla zachována jeho spolehlivost a přesnost detekce úniku proudu.
Pravidelná revize a údržba
Revize elektroinstalace včetně funkčního testu proudového chrániče pomocí integrovaného testovacího tlačítka by se měla provádět minimálně jednou ročně, ideálně častěji, například každé 3 měsíce. Test simuluje únik proudu odpovídající nastavené citlivosti (např. 30 mA) a ověřuje správné sepnutí relé a odpojení obvodu do 0,03 sekundy. Moderní proudové chrániče s automatickou diagnostikou, například značky DOEPKE, provádějí samovyzkoušení a upozorní na poruchu či chybu zapojení. Pravidelná údržba zajišťuje detekci případných závad, které mohou vzniknout například nesprávným zapojením vodičů nebo opotřebením přístroje.
Tip: Pro minimalizaci rizika falešného vypnutí a zvýšení bezpečnosti doporučuji kombinovat proudový chránič s vhodným jističem podle správného schématu zapojení jističochrániče a pravidelně provádět testování tlačítkem.
Doporučení pro správné zapojení a provoz
- Nepřipojujte ochranný vodič (PE) na svorky proudového chrániče, protože to vede k nahodilému nebo pravidelnému vypínání.
- V sítích TN-C, kde je vodič PEN kombinací nulového a ochranného vodiče, nelze použít standardní proudové chrániče; instalujte síť TN-S s oddělenými vodiči N a PE za chráničem.
- Proudový chránič neslouží jako jistič proti přetížení nebo zkratu, tuto funkci musí plnit samostatný jistič; kombinované jističochrániče jsou vhodné pro komplexní ochranu.
- V instalacích s více obvody za jedním proudovým chráničem může být diagnostika poruch komplikovaná, proto je vhodné rozdělit obvody do menších skupin.
Pro koho se instalace proudového chrániče hodí a pro koho ne
Proudové chrániče s vybavovacím proudem 30 mA jsou povinné v obytných prostorách s vyšším rizikem úrazu, jako jsou koupelny, kuchyně a venkovní zásuvky. Jsou doporučené pro všechny domácnosti pro ochranu osob před úrazem elektrickým proudem. Naopak v sítích TN-C bez odděleného vodiče PE není instalace standardního proudového chrániče možná, a proto zde musí být provedena úprava elektroinstalace na TN-S systém. V průmyslových objektech nebo pro ochranu před požárem se používají proudové chrániče s vyššími vybavovacími proudy 100 mA a 300 mA.
Tip: Na co si dát pozor: Častou chybou je spojování nulového (N) a ochranného (PE) vodiče za proudovým chráničem, což způsobuje jeho nahodilé vypínání a ohrožuje bezpečnost instalace.
Časté dotazy
Jak často se má testovat proudový chránič?
Minimálně jednou za 3 měsíce pomocí testovacího tlačítka, které simuluje únik proudu 30 mA.
Kde se proudový chránič zapojuje v elektroinstalaci?
Za hlavní jistič na vstupní svorky fáze (L) a nulového vodiče (N), ochranný vodič (PE) se nepřipojuje.
Jaký je rozdíl mezi typy proudových chráničů AC, A a B?
Typ AC detekuje střídavý proud, typ A i pulzující stejnosměrný a typ B navíc stejnosměrný i střídavý.
Proč nelze použít proudový chránič v TN-C síti?
V TN-C síti je vodič PEN kombinován nulový a ochranný vodič, což znemožňuje správnou funkci chrániče.
Jaká je maximální délka vedení za proudovým chráničem?
Maximálně 30 metrů, aby se předešlo falešnému vybavení a vypínání.
Co způsobuje falešné vybavení proudového chrániče?
Spojování nulového vodiče (N) s ochranným vodičem (PE) za chráničem vede k falešnému vybavení.
Jak funguje automatická diagnostika u moderních chráničů?
Provádí pravidelné samovyzkoušení a kontrolu funkce, což snižuje riziko selhání.
Jaký je význam reakční doby proudového chrániče?
Chránič reaguje do 0,03 sekundy od detekce úniku proudu, což je klíčové pro bezpečnost.
Jak ovlivňují elektronické spotřebiče funkci chrániče?
Elektronické spotřebiče vytvářejí pulsující stejnosměrné proudy, které vyžadují použití chráničů typu A.
Jaké jsou doporučené postupy pro revizi elektroinstalace s chráničem?
Pravidelná odborná revize včetně testování chrániče minimálně jednou za 3 měsíce a kontrola správného zapojení.
Jak správně zapojit proudový chránič v rozvaděči?
Proudový chránič se zapojuje za hlavní jistič, přičemž fáze i nulový vodič musí být připojeny do jeho svorek podle výrobce, aby správně detekoval rozdílový proud.
Jaké je schéma zapojení třífázového proudového chrániče?
Třífázový proudový chránič má čtyři svorky – tři pro fáze a jednu pro nulový vodič; všechny musí být připojeny, aby mohl kontrolovat vyváženost proudů ve všech fázích.
Jak zapojit proudový chránič společně s jističem?
Jistič se zpravidla umisťuje před proudový chránič, který je zapojen do fáze i nulového vodiče; je důležité dodržet správné pořadí, aby byla zachována ochrana a funkčnost obou zařízení.
Jaký je princip fungování proudového chrániče?
Proudový chránič měří rozdíl mezi proudem ve fázi a nulovém vodiči; při překročení nastavené hodnoty (obvykle 30 mA) dojde k rychlému odpojení obvodu.
Jak zapojit jednofázový proudový chránič?
Jednofázový proudový chránič má dvě svorky pro fázi a nulový vodič, které se připojují přímo za jistič; správné zapojení zajistí detekci úniku proudu v jednofázových obvodech.
