Výroba a sestavení elektrického rozvaděče vyžaduje přesné dodržení technických postupů i platných norem, aby byla zajištěna elektrická bezpečnost. Správné zapojení rozvaděče podle schématu minimalizuje riziko poruch a usnadňuje jeho následnou údržbu. Tento návod vám poskytne jasné kroky pro kvalitní a bezpečnou realizaci rozvaděče.
📌 To nejdůležitější
- Výroba elektrického rozvaděče musí splňovat normu ČSN EN 61439-1 edice 2 a ČSN EN 61439-3 pro DBO.
- Proces zahrnuje ověření návrhu a kusové ověření každého rozvaděče podle platných norem.
- Technická dokumentace a EU prohlášení o shodě musí být uchovávány minimálně 10 let.
- Použití softwaru E-Config usnadňuje návrh, ověření a generování dokumentace rozvaděče.
- Výrobní štítek musí obsahovat označení CE a základní informace o rozvaděči.

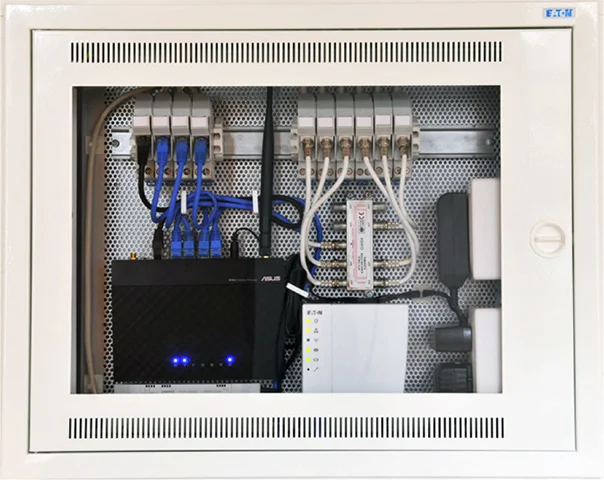

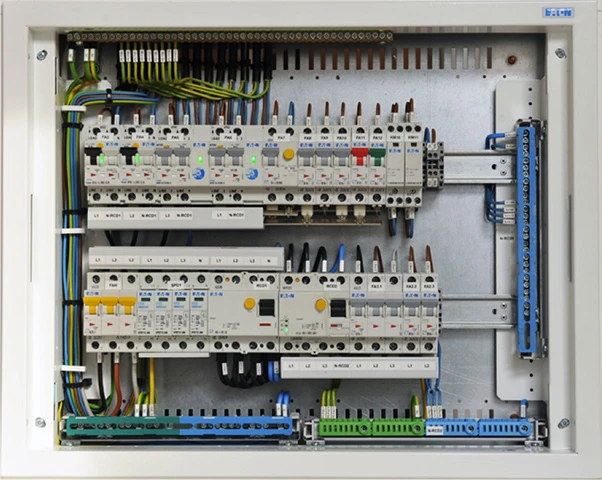

Jaké jsou základní komponenty elektrického rozvaděče a materiály pro výrobu
Elektrický rozvaděč tvoří základní komponenty jako jističe, svorkovnice a vodiče, které musí být správně vybrány a sestaveny podle normy ČSN EN 61439-1. Kryt rozvaděče se obvykle vyrábí z materiálu ocel nebo plast, což zajišťuje mechanickou ochranu a elektrickou bezpečnost. Vodiče v rozvaděči jsou z mědi, která má výbornou vodivost a odolnost vůči přehřívání.
Jistič je nezbytnou součástí každého elektrického rozvaděče, protože chrání instalaci před přetížením a zkratem. Svorkovnice slouží k pevnému a bezpečnému propojení vodičů v rámci zapojení rozvaděče. Výroba rozváděče musí respektovat normu ČSN EN 61439, která stanovuje požadavky na použité materiály a komponenty i na výrobní štítek rozvaděče.
| Komponenta | Materiál | Funkce |
|---|---|---|
| Jistič | Kov a plast | Ochrana před přetížením |
| Svorkovnice | Kov | Spojení vodičů |
| Vodič | Měď | Přenos elektrického proudu |
| Kryt | Ocel nebo plast | Mechanická a elektrická ochrana |
Jak vybrat správné komponenty pro výrobu elektrického rozvaděče
Při sestavení rozvaděče je klíčové zvolit komponenty, které odpovídají výkonovým parametrům a normám. Nesprávný výběr vodičů nebo krytu může ohrozit elektrickou bezpečnost a způsobit poruchy. Podle mého názoru se doporučuje využít software E-Config pro přesné navržení zapojení rozvaděče a minimalizaci chyb při výrobě.
Kroky výroby a sestavení elektrického rozvaděče včetně bezpečnostních opatření
Výroba a sestavení elektrického rozvaděče vyžaduje přesný postup od návrhu přes montáž až po závěrečnou kontrolu. Dodržení bezpečnostních opatření a platné normy ČSN EN 61439-1 zajistí spolehlivý a bezpečný provoz rozvaděče.
Příprava a návrh rozvaděče
Návrh rozvaděče začíná vytvořením projektu a dokumentace podle normy ČSN EN 61439-1. K tomu se často využívá software E-Config, který umožňuje přesné sestavení rozvaděče a tvorbu zapojení rozvaděče schéma. Tento krok je základem pro správnou výrobu rozváděče a zajištění všech bezpečnostních prvků včetně výrobního štítku rozvaděče.
Montáž rozvaděče a zapojení komponent
Montáž rozvaděče zahrnuje pevné upevnění přístrojů a jejich propojení podle schématu zapojení. Zapojení vodičů musí odpovídat návrhu, aby byla zachována elektrická bezpečnost. Při sestavení rozvaděče je třeba dbát na správné dimenzování vodičů a pevné uchycení komponent, což zaručí funkčnost a dlouhou životnost zařízení.
Bezpečnostní opatření při výrobě a montáži
Při výrobě a montáži elektrického rozvaděče je nutné dodržovat bezpečnostní opatření podle normy ČSN EN 61439-1. Mezi klíčová pravidla patří používání izolačních pomůcek, kontrola správného uzemnění a pravidelná revize zapojení. Bezpečný provoz rozvaděče závisí na těchto precizních postupech a důsledné kontrole během celého procesu výroby.
- Návrh projektu – zpracování schématu a výběr komponent podle normy ČSN EN 61439-1
- Příprava materiálu – kontrola a příprava přístrojů a vodičů pro montáž
- Montáž přístrojů – upevnění jističů, svorek a dalších prvků do rozvaděče
- Zapojení vodičů – vedení a propojení vodičů přesně podle schématu zapojení
- Kontrola a testování – ověření správné funkce a bezpečnosti zapojení
- Označení rozvaděče – umístění výrobního štítku a dokumentace pro údržbu
Tip: Častá chyba je nedostatečné upevnění vodičů, které může vést ke zkratům nebo přehřátí. Tento návod na sestavení elektrického rozvaděče krok za krokem pomáhá těm, kdo chtějí vyrobit a sestavit rozvaděč pro domácí elektroinstalaci s důrazem na bezpečnost a normy. Pro laiky bez zkušeností se doporučuje spolupráce s odborníkem.
Normy a legislativa upravující výrobu elektrického rozvaděče
Výroba a sestavení elektrického rozvaděče podléhá přísným právním a technickým požadavkům, které zaručují jeho bezpečnost a spolehlivost. Níže představujeme klíčové normy a zákony, které musí výrobce respektovat.
Klíčové normy a zákony pro výrobu elektrických rozvaděčů
Výroba elektrického rozvaděče je upravena zákonem č. 90/2016 Sb., který stanovuje podmínky pro uvádění elektrických zařízení na trh a do provozu. Dále je významné Nařízení vlády č. 118/2016 Sb., jež specifikuje technické požadavky na bezpečnost elektrických zařízení. Tyto akty zajišťují, že výrobce musí zajistit elektrickou bezpečnost, správné sestavení rozvaděče a odpovídající výrobní štítek rozvaděče. Dodržení těchto předpisů je nezbytné pro zajištění ochrany osob i majetku.
Norma ČSN EN 61439-1 a její význam ve výrobě
Norma ČSN EN 61439-1 edice 2 stanovuje podrobné požadavky na konstrukci, ověření a bezpečnost elektrických rozvaděčů. Tento evropský standard upravuje, jak má probíhat výroba rozváděče, včetně sestavení rozvaděče a zapojení rozvaděče schéma, aby bylo zajištěno správné fungování a elektrická bezpečnost. Norma rovněž klade důraz na označení výrobního štítku rozvaděče, který obsahuje důležité technické údaje. Výrobci tak musí zajistit, že jejich výrobky odpovídají této normě pro legální a bezpečné používání.
Testování a ověření elektrické bezpečnosti rozvaděče po výrobě
Ověření návrhu elektrického rozvaděče probíhá podle normy ČSN EN 61439-1 část 10 a zahrnuje kontrolu konstrukce, dimenzování komponentů a bezpečnostních parametrů před sériovou výrobou. Tento krok zajišťuje, že sestavení rozvaděče odpovídá požadavkům na elektrickou bezpečnost a provozní spolehlivost. Kusové ověření, řízené částí 11 stejné normy, se pak provádí u každého jednotlivého vyrobeného kusu, aby se potvrdilo správné zapojení rozvaděče schéma a funkčnost všech zařízení.
Ve výrobě rozváděče firmy Eaton například probíhá ověření ve spolupráci s Elektrotechnickým zkušebním ústavem (EZÚ), který provádí nezávislé testy a vydává certifikáty potvrzující shodu s normou. Tento postup minimalizuje riziko chyb při sestavování elektrického rozvaděče a zaručuje dlouhodobou bezpečnost instalace. Při výrobě a zapojení rozvaděče je nutné vyvarovat se častých chyb, jako je nesprávné upevnění komponentů, což může ohrozit elektrickou bezpečnost a životnost zařízení. Výrobní štítek rozvaděče pak dokumentuje provedená ověření a certifikáty.
Jak správně označit a dokumentovat vyrobený rozvaděč
Správné označení a dokumentace elektrického rozvaděče jsou zásadní pro jeho bezpečné používání a dodržení platné normy ČSN EN 61439. Výrobní štítek musí obsahovat klíčové údaje, které zajišťují identifikaci a soulad s právními požadavky. Technická dokumentace pak slouží k dlouhodobé evidenci a kontrole rozvaděče.
Co musí obsahovat výrobní štítek elektrického rozvaděče?
Výrobní štítek rozvaděče musí obsahovat označení CE, které potvrzuje shodu s evropskými bezpečnostními normami. Dále je nutné uvést identifikaci výrobce, datum výroby a hlavní technické parametry, například vstupní napětí a maximální proud. Tyto údaje usnadňují servis i kontrolu elektrické bezpečnosti a jsou povinnou součástí při výrobě rozváděče.
| Povinný údaj | Popis |
|---|---|
| Označení CE | Potvrzení shody s normami |
| Identifikace výrobce | Název a adresa výrobce |
| Technické parametry | Vstupní napětí, proud, typ |
| Datum výroby | Den, měsíc, rok výroby |
Jak správně dokumentovat vyrobený elektrický rozvaděč?
Technická dokumentace rozvaděče musí obsahovat kompletní schéma zapojení, technické výkresy a protokoly o testování. Součástí je také EU prohlášení o shodě a certifikáty potvrzující splnění normy ČSN EN 61439. Tuto dokumentaci je třeba uchovávat minimálně 10 let, aby byla k dispozici pro servisní zásahy, revize a případné reklamace.
Tip: Při sestavení rozvaděče dbejte na precizní vedení dokumentace, protože opomenutí může komplikovat pozdější údržbu nebo kontrolu.
Doporučené postupy údržby a servisu elektrických rozvaděčů
Údržba elektrického rozvaděče je klíčová pro zajištění jeho bezpečného a bezporuchového provozu v souladu s požadavky normy ČSN EN 61439-1 edice 2. Servis zahrnuje pravidelnou kontrolu mechanického upevnění komponentů, čistotu vnitřních prostor a především kontrolu elektrických spojů a pojistek podle platného schématu zapojení. Norma ČSN EN 61439 stanovuje rovněž požadavky na bezpečnostní opatření během údržby a pravidelnou kontrolu funkčnosti ochranných prvků.
Bezpečnostní opatření při servisu:
- Vypnutí napájecího napětí v rozsahu 50-1000 V AC nebo 75-1500 V DC před zahájením jakýchkoliv kontrol a oprav
- Kontrola pevnosti a správného utažení všech svorek a vodičů, aby se zabránilo vzniku přehřívání nebo jiskření
- Ověření údajů na výrobním štítku rozvaděče, který musí obsahovat označení CE, výrobní číslo a údaje o shodě s normou ČSN EN 61439
- Pravidelné čištění vnitřku rozvaděče od prachu a vlhkosti, které mohou způsobit zkrat nebo korozi kontaktů
- Preventivní testování funkčnosti jističů a nadproudových ochran, včetně ověření správné hodnoty vypínacího proudu a doby odezvy
Tip: Údržba by měla být pravidelně prováděna minimálně jednou ročně, zejména v průmyslových provozech a bytových domech s vyšším zatížením rozvodů. U jednoduchých bytových rozvodnic s nižšími nároky na zatížení lze rozsah údržby zjednodušit, avšak úplné vynechání kontroly může vést k poruchám nebo bezpečnostním rizikům.
Častá chyba: Nedostatečné utažení svorek vede k přehřívání kontaktů a následnému poškození rozvaděče, proto je nutné použít momentový klíč s doporučeným utahovacím momentem podle technické dokumentace výrobce.
Pro koho se údržba hodí: Pravidelný servis je nezbytný pro rozváděče v objektech s vyššími nároky na spolehlivost a bezpečnost, například v bytových domech, komerčních budovách a průmyslových provozech. Naopak u malých domácích rozvodnic s minimálním zatížením může být údržba omezena na základní vizuální kontrolu a čištění.
Umístění elektrického rozvaděče a jeho výrobní štítek
Umístění elektrického rozvaděče v budově patří k základním pravidlům elektrické bezpečnosti a usnadňuje údržbu i případné zásahy. Doporučená výška umístění rozvaděče se pohybuje mezi 140-160 cm od podlahy, což umožňuje pohodlný přístup a splňuje normu ČSN EN 61439. Výrobní štítek rozvaděče musí obsahovat označení CE a základní výrobní údaje, například typ, sériové číslo a datum výroby. Správné označení výrobního štítku elektrického rozvaděče je klíčové pro identifikaci zařízení a zajištění jeho bezpečného provozu během sestavení rozvaděče i následného zapojení podle schématu.
Praktické rady a chyby, kterým se vyhnout při sestavování rozvaděče
Při výrobě a sestavení elektrického rozvaděče je klíčové vyvarovat se chyb, které vedou k nesplnění normy ČSN EN 61439-1 a ohrožují elektrickou bezpečnost. Častým problémem je nesprávné zapojení vodičů podle rozvaděčového schématu, což může způsobit zkrat nebo přetížení. Další častou chybou je nedostatečná technická dokumentace, která komplikuje údržbu a kontrolu rozvaděče. Výrobní štítek rozvaděče musí být vždy přítomen a odpovídat skutečnému stavu zařízení.
Chyby, kterým se vyhnout při sestavování elektrického rozvaděče
- Nesprávné zapojení vodičů bez přesného schématu
- Nedodržení požadavků normy ČSN EN 61439-1
- Chybějící nebo neúplná technická dokumentace
- Nepřesné značení a absence výrobního štítku
- Nedostatečné uchycení komponent a nevhodné uspořádání vodičů
Praktické rady pro sestavení bezpečného elektrického rozvaděče zahrnují pečlivé plánování zapojení podle schématu, pravidelnou kontrolu souladu s normou a kompletní dokumentaci. Dodržení těchto opatření minimalizuje riziko chyb a zajistí dlouhodobou bezpečnost provozu.
Použití softwaru E-Config pro návrh a dokumentaci rozvaděče
Software E-Config je klíčovým nástrojem pro návrh a ověření elektrického rozvaděče podle normy ČSN EN 61439. Umožňuje vytvořit detailní zapojení rozvaděče schéma, které usnadňuje přesné sestavení rozvaděče a zajišťuje elektrickou bezpečnost celé instalace. Kromě návrhu software E-Config generuje kompletní dokumentaci rozvaděče včetně výrobního štítku rozvaděče, což výrazně zrychluje výrobu rozváděče a minimalizuje chyby. Při plánování, jak vyrobit a sestavit rozvaděč pro domácí elektroinstalaci, software pomáhá správně vybrat komponenty a optimalizovat jejich umístění.
Ekologické aspekty výroby a recyklace elektrických rozvaděčů
Výroba elektrických rozvaděčů využívá primárně ocel a plasty, které jsou plně recyklovatelné a výrazně snižují ekologickou stopu výrobního procesu. Ocelové komponenty lze recyklovat opakovaně bez ztráty mechanických vlastností, což podporuje cirkulární ekonomiku v elektrotechnickém průmyslu. Plastové části musí splňovat certifikace týkající se recyklovatelnosti a zdravotní nezávadnosti, například podle ČSN EN 61439, která kromě technických parametrů zahrnuje i environmentální požadavky.
Pro udržitelnou výrobu a montáž rozvaděčů doporučuji:
- používat ocel s minimálně 85 % recyklovaného obsahu a plasty s certifikací pro recyklaci dle ČSN EN 61439-1 edice 2
- zavést třídění výrobního odpadu na kovový, plastový a elektronický, přičemž kovový odpad se vrací do hutního zpracování a plasty do specializovaných recyklačních zařízení
- označovat výrobní štítek rozvaděče podle normy ČSN EN 61439-1 část 7 tak, aby obsahoval informace o materiálech a recyklovatelnosti pro usnadnění budoucího zpracování
- využívat software E-Config pro přesné návrhy, které minimalizují odpad a optimalizují materiálové využití
Tip: Při sestavení rozvaděče je zásadní dodržet schéma zapojení, aby bylo možné zařízení v budoucnu snadno demontovat a separovat materiály pro recyklaci. Nesprávné zapojení nebo použití nevhodných materiálů komplikuje recyklaci a zvyšuje ekologickou zátěž. Tento postup je zvláště důležitý pro výrobce rozvaděčů, kteří mají přístup k odborným recyklačním službám, zatímco domácí instalace bez takové podpory recyklaci výrazně ztěžují.
Časté dotazy
Co musí obsahovat výrobní štítek elektrického rozvaděče?
Výrobní štítek musí obsahovat označení CE, identifikaci výrobce, jmenovité napětí 50-1000 V AC nebo 75-1500 V DC a typ rozvaděče, například DBP či DBM.
Jaké normy musí splňovat výroba elektrického rozvaděče?
Výroba musí splňovat normy ČSN EN 61439-1 edice 2 a ČSN EN 61439-3, které stanovují konstrukční požadavky a ověření rozváděčů.
Jak probíhá ověření bezpečnosti elektrického rozvaděče?
Ověření zahrnuje kontrolu návrhu podle ČSN EN 61439-1 část 10 a kusové ověření každého kusu dle části 11, včetně testů v EZÚ.
Jak vysoko by měl být umístěn elektrický rozvaděč v domácnosti?
Doporučená výška umístění je mezi 140 až 160 cm od podlahy, aby byl snadno přístupný a bezpečný.
Jaké jsou základní komponenty elektrického rozvaděče?
Základní komponenty jsou jističe, svorkovnice, vodiče z mědi a kryt z oceli nebo plastu splňující normu ČSN EN 61439-1.
Jaké bezpečnostní opatření je třeba dodržet při sestavování rozvaděče?
Je nutné odpojit napájení, používat ochranné pomůcky a dodržovat normy ČSN EN 61439-1, aby se předešlo nehodám.
Jaký je postup při sestavení elektrického rozvaděče krok za krokem?
Postup zahrnuje návrh a dokumentaci, výběr komponent, montáž krytu a přístrojů, zapojení vodičů podle schématu, kontrolu a kusové ověření.
Jak se provádí údržba elektrického rozvaděče?
Údržba zahrnuje pravidelnou kontrolu upevnění komponent, čištění od prachu, kontrolu funkčnosti jističů a dodržování bezpečnostních pravidel.
Jak software E-Config pomáhá při výrobě rozvaděče?
Software E-Config umožňuje návrh, ověření konstrukce a generování kompletní dokumentace a schémat zapojení, což urychluje výrobu.
Jaké chyby se nejčastěji dělají při sestavování rozvaděče?
Časté chyby zahrnují nesprávné zapojení vodičů, nedodržení schémat, chybějící dokumentaci a ignorování bezpečnostních předpisů.
Jaké jsou náklady na výrobu nového elektrického rozvaděče?
Cena výroby nového rozvaděče se obvykle pohybuje od 3 000 do 10 000 Kč v závislosti na velikosti a složitosti zapojení.
Jak správně provést uzemnění domovního elektrického rozvaděče?
Uzemnění by mělo být provedeno pomocí měděného vodiče o průřezu minimálně 6 mm², připojeného na hlavní uzemňovací svorku rozvaděče podle ČSN normy.
