Elektrická pojistka plní klíčovou roli v ochraně elektroinstalace před přetížením a zkratem díky tavnému vodiči, který přeruší proud při nebezpečné hodnotě. Různé druhy pojistek umožňují přizpůsobit ochranu specifickým potřebám zařízení a zajišťují tak bezpečný provoz. Porozumění jejich funkci a správnému použití výrazně snižuje riziko poškození elektrických obvodů.
Co si zapamatovat
- Elektrická pojistka přeruší obvod při nadproudu nebo zkratu pomocí tavného vodiče.
- Hlavní materiály tavného vodiče jsou stříbro a měď díky jejich vodivosti a teplotě tavení.
- Standardní rozměry pojistek jsou například 10×38 mm pro proudy 0,5-25 A a 14×51 mm pro 2-50 A.
- Pojistky se rozlišují podle charakteristik vypínání od velmi pomalých až po superrychlé.
- Barevné značení pojistek odpovídá jejich jmenovitému proudu, např. 10 A je červená, 16 A šedá.
Základní funkce elektrické pojistky
Elektrická pojistka chrání elektrický obvod přerušením proudu při překročení jmenovitého proudu, čímž zabraňuje poškození zařízení a minimalizuje riziko úrazu elektrickým proudem. Základní funkce spočívá v přetavení tavného vodiče s přesně definovaným průřezem a materiálem, který se roztaví při nadproudu a přeruší elektrický obvod.
Tavný vodič uvnitř pojistky je vyroben z materiálů s vysokou elektrickou vodivostí a nízkou teplotou tavení, obvykle stříbra nebo mědi. Při normálním provozu vodič vede proud bez omezení, ale při zkratu nebo nadproudu se během několika sekund zahřeje a přetaví. Tím se okamžitě zastaví průtok proudu a chrání elektroinstalaci před přehřátím, požárem nebo trvalým poškozením.
Co je elektrická pojistka a k čemu slouží
Elektrická pojistka je jednorázové bezpečnostní zařízení, které zabraňuje nadproudovému zatížení v elektrickém obvodu. Používá se v domácích i průmyslových instalacích k ochraně vedení, přístrojů a osob před následky elektrického zkratu nebo přetížení.
- Tavný vodič reaguje na překročení jmenovitého proudu přerušením obvodu
- Přerušení elektrického obvodu zabraňuje poškození zařízení a snižuje riziko elektrického úrazu
- Výběr pojistky musí respektovat jmenovitý proud a charakteristiku reakce podle typu instalace a zařízení
Tip: Pro domácí elektroinstalace volte pojistky s jmenovitým proudem odpovídajícím maximální zátěži (například 10 A nebo 16 A podle obvodu) a zohledněte charakteristiku vypínání (rychlé pro citlivá zařízení, pomalé pro motory). Častou chybou je použití pojistky s vyšším proudem než doporučeným, což může vést k přehřátí a požáru.
Pro koho se pojistka hodí: pro všechny elektrické instalace vyžadující ochranu proti nadproudu a zkratu. Nevhodné je použití pojistek s nesprávnou charakteristikou nebo proudovou hodnotou v citlivých elektronických zařízeních bez další ochrany.
Materiály a konstrukce pojistek
Materiály tavného vodiče a jejich vlastnosti
Tavný vodič elektrické pojistky je vyroben převážně z mědi nebo stříbra, materiálů s vysokou elektrickou vodivostí přes 5,8 × 10^7 S/m u mědi a přibližně 6,3 × 10^7 S/m u stříbra. Nízká teplota tavení (měď kolem 1085 °C, stříbro 962 °C) umožňuje rychlé přetavení vodiče při překročení jmenovitého proudu, což přeruší obvod a zabrání poškození elektroinstalace nebo požáru. Stříbro má lepší vodivost, ale kvůli vyšší ceně se v domácích pojistkách častěji používá měď. Tavný vodič musí mít také nízkou náchylnost k oxidaci a schopnost snadno vypařovat se bez zbytků, což zajišťuje spolehlivé přerušení proudu. Výběr materiálu ovlivňuje přesnost a rychlost reakce pojistky na přetížení.
Materiály těla pojistky a jejich funkce
Tělo pojistky se vyrábí ze skla, keramiky nebo plastu, přičemž každý materiál plní specifickou funkci v bezpečnosti a provozu. Skleněné tělo pojistky je průhledné a umožňuje vizuální kontrolu tavného vodiče, což usnadňuje diagnostiku vyhození pojistky. Keramické tělo je odolnější vůči mechanickému poškození a vysokým teplotám, navíc je plněno křemičitým pískem, který při přerušení obvodu tlumí a haší elektrický oblouk vznikající při přetavení tavného vodiče. Tento proces zabraňuje opětovnému zapálení oblouku a zvyšuje bezpečnost i životnost pojistky. Plastové pouzdro se používá u menších pojistek, například automobilových, kde je důležitá nízká hmotnost a možnost průhledné kontroly stavu.
Výhody a nevýhody keramických a závitových pojistek:
- Keramické pojistky s křemičitým pískem efektivně haší elektrický oblouk a odolávají teplotám nad 250 °C, což je vhodné pro průmyslové a vysokoproudové aplikace, avšak jsou dražší a těžší.
- Závitové pojistky s tělem ze skla mají standardizované rozměry (například 10×38 mm nebo 14×51 mm), usnadňují výměnu, ale jsou méně odolné vůči nárazům a mechanickému poškození.
Tip: Pro správný výběr pojistky doporučuji zkontrolovat nejen materiál těla a tavného vodiče, ale i rozměry a barevné značení, které odpovídá jmenovitému proudu a charakteristice pojistky. Podrobné technické údaje a schémata jsou dostupné na portálu eagri.cz, kde najdete i pravidla pro jištění elektrických pojistek.
Tato znalost materiálů a konstrukce je klíčová pro bezpečnou a spolehlivou funkci pojistek v domácích i průmyslových elektroinstalacích.
Typy a rozměry elektrických pojistek
Typy elektrických pojistek a jejich použití v praxi
Elektrické pojistky slouží jako základní prvek bezpečnosti v elektroinstalacích tím, že přeruší obvod při nadproudu a ochrání tak zařízení i vedení před poškozením. Jaké jsou typy elektrických pojistek a jejich použití, závisí na konstrukci pojistky a konkrétním prostředí, kde se používají.
Závitové pojistky patří k tradičním druhům pojistek, často se využívají v domácnostech a průmyslu. Mají Edisonův závit E14 nebo E27, který umožňuje snadnou výměnu podobně jako žárovky. Jejich tavný vodič je navržen tak, aby při nadměrném proudu došlo k přerušení obvodu. Výhodou závitových pojistek je jednoduchost a cenová dostupnost, nevýhodou pak nižší odolnost vůči vyšším proudům a menší rychlost vypnutí.
Trubičkové pojistky (též skleněné nebo keramické) se často používají v automobilové a průmyslové elektroinstalaci. Nožové pojistky jsou běžné zejména v automobilové technice a v nízkonapěťových elektrických rozvodech.

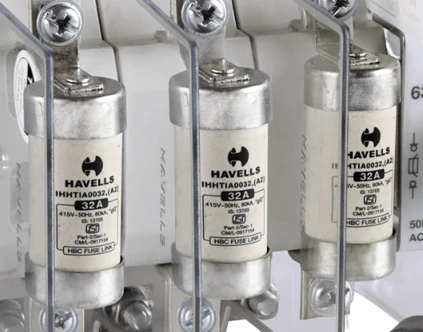

HRC pojistky (High Rupturing Capacity) jsou speciální pojistky s vysokou vypínací schopností, vhodné pro ochranu zařízení s vysokými proudovými nárazy. SMD pojistky (Surface Mount Device) jsou miniaturizované a určené pro elektroniku s plošnými spoji, kde je prostor omezen.
Rozměry pojistek jsou standardizovány a odpovídají proudovým rozsahům, které daný typ pojistky zvládne bezpečně přenést a přitom zajistit spolehlivou ochranu. Nejčastější rozměry používané v domácích elektroinstalacích jsou 10×38 mm a 14×51 mm. Pro vyšší proudy se používají rozměry 22×58 mm.
| Rozměr pojistky (mm) | Proudový rozsah (A) | Použití |
|---|---|---|
| 10×38 | 0,5-25 | Domácí elektroinstalace, spotřebiče |
| 14×51 | 2-50 | Průmyslové aplikace, větší zařízení |
| 22×58 | 15-125 | Vysoce výkonné průmyslové obvody |
Tip: Při výběru pojistky vždy volte rozměr a proudovou hodnotu odpovídající charakteru zátěže a parametrům elektroinstalace. Častou chybou je použití pojistky s příliš vysokým proudem, což může znamenat nedostatečnou ochranu a riziko poškození zařízení.
Pro domácí elektroinstalace se nejčastěji používají trubičkové a závitové pojistky v rozměrech 10×38 mm a 14×51 mm, zatímco pro průmyslové a automobilové aplikace jsou vhodné nožové a HRC pojistky. SMD pojistky se používají výhradně v elektronice, nikoli v klasických rozvodech.
Správné jištění elektrických pojistek výrazně zvyšuje bezpečnost elektroinstalace a snižuje riziko požáru či poškození zařízení. Proto je dodržování základních pravidel pro jištění elektrických pojistek nezbytné.
Čtení a interpretace označení na pojistce
Jak správně číst a interpretovat označení na pojistce
Pojistka je klíčovým prvkem elektroinstalace, který zabezpečuje ochranu obvodu před přetížením a zkratem. Pro správnou volbu a bezpečnost je nezbytné umět číst a interpretovat značky na elektrické pojistce. Jedním z nejdůležitějších identifikátorů je barevné značení pojistek, které odpovídá jmenovitému proudu, tedy maximálnímu proudu, při kterém pojistka bezpečně funguje.
Barevné značení pojistek umožňuje rychlou orientaci a minimalizuje riziko záměny při výměně. Například pojistka s označením 10 A má červenou barvu, zatímco pojistka s jmenovitým proudem 16 A je šedá. Kromě barevného kódu se na pojistce nacházejí také další symboly, které udávají například typ pojistky, její rozměry a charakteristiky tavného vodiče uvnitř.
Tabulka níže shrnuje základní barevné značení pojistek podle jmenovitého proudu:
| Jmenovitý proud (A) | Barva pojistky | Typické použití |
|---|---|---|
| 6 | Hnědá | Ochrana menších obvodů |
| 10 | Červená | Standardní domácí instalace |
| 16 | Šedá | Vyšší zatížení obvodů |
Tip: Při výměně pojistky vždy zkontrolujte, zda barevné značení odpovídá požadovanému jmenovitému proudu. Nesprávný výběr může vést k nedostatečné ochraně nebo častému vyhazování pojistky. Tento způsob označení platí pro běžné druhy pojistek používaných v domácí elektroinstalaci.
Znalost, co znamená značka na elektrické pojistce, pomáhá správně vybrat pojistku pro elektrický obvod a zajišťuje bezpečnost pojistek i celého zařízení. Barevné značení tak funguje jako praktický vizuální nástroj, který usnadňuje orientaci mezi různými typy a rozměry pojistek.
Charakteristiky vypínání a jejich význam
Charakteristika vypínání elektrické pojistky určuje přesnou reakční dobu na nadproud a tím i způsob ochrany elektrického obvodu před poškozením. Časově-proudová charakteristika je zásadní pro správný výběr pojistky podle typu zařízení a jeho provozních podmínek. Pojistky s různými charakteristikami umožňují optimalizovat ochranu tak, aby nedocházelo k nežádoucím výpadkům ani k poškození zařízení při běžných provozních špičkách.
Pomalé pojistky s charakteristikou T vydrží proudové špičky trvající až několik sekund, což je typické například při startu elektromotorů nebo indukčních zátěží s proudy až 5-7násobkem jmenovitého proudu. Díky tomu nedochází k jejich zbytečnému vypnutí během běžných nárazových proudů. Naopak rychlé pojistky s charakteristikou F přeruší obvod během milisekund při překročení jmenovitého proudu o 1,5-2násobek, což chrání citlivá elektronická zařízení před i krátkodobým přetížením.
Jaké jsou typy elektrických pojistek a jejich použití
- TT (superrychlé) – reagují během mikrosekund, používají se pro ochranu polovodičových prvků a velmi citlivých zařízení, kde je nutné okamžité přerušení obvodu.
- T (pomalé) – vhodné pro elektromotory a indukční spotřebiče s vysokými startovacími proudy, umožňují krátkodobé proudové špičky až 5-7násobku jmenovitého proudu bez vypnutí.
- M (středně pomalé) – univerzální pojistky pro běžné domácí a průmyslové elektroinstalace, snesou krátkodobé přetížení do 3násobku jmenovitého proudu po dobu několika sekund.
- F (rychlé) – určeny pro elektronická zařízení s nízkou tolerancí na přetížení, přeruší obvod během milisekund při mírném překročení proudu.
- Superrychlé – speciální typy pojistek pro průmyslové aplikace, kde je potřeba přerušení proudu v řádu mikrosekund.
Základní pravidla pro jištění elektrických pojistek vyžadují výběr charakteristiky přesně podle typu zátěže a provozních podmínek. Častou chybou je použití rychlé pojistky (F) u elektromotorů, což způsobuje opakované vypínání při startovacích špičkách. Naopak použití příliš pomalé pojistky (T) u citlivé elektroniky může ohrozit bezpečnost zařízení a vést k poškození.
Správná bezpečnost pojistek zahrnuje volbu jmenovitého proudu a rozměrů odpovídajících výkonu a charakteru zařízení. Tavný vodič uvnitř pojistky musí být dimenzován tak, aby při překročení jmenovitého proudu došlo k rychlému a spolehlivému přerušení obvodu. Výběr pojistky s vhodnou charakteristikou zásadně ovlivňuje spolehlivost a dlouhodobou ochranu elektrických zařízení i celé elektroinstalace.
Použití pojistek v různých aplikacích
Použití elektrických pojistek se liší podle konkrétního prostředí a požadavků na ochranu elektrických obvodů. V následujících příkladech najdete přehled nejběžnějších aplikací pojistek v domácnostech, automobilech i průmyslových zařízeních.
Použití v domácí elektroinstalaci
V domácí elektroinstalaci chrání elektrické pojistky obvody na standardní napětí 230 V a odpovídající proudy, které jsou přizpůsobeny konkrétním spotřebičům. Pojistky s tavným vodičem zabrání přetížení a zkratu, čímž zvyšují bezpečnost elektroinstalace. Typy pojistek používaných v domácnostech zahrnují zejména keramické a závitové pojistky s různými rozměry a charakteristikami, které odpovídají specifikům domácího prostředí. Při instalaci je důležité dodržovat bezpečnost pojistek a správné dimenzování podle nominálního proudu.
Použití v automobilovém průmyslu
Automobilové pojistky, nejčastěji nožové, slouží k ochraně elektrických obvodů vozidel, jako jsou světla, rádio nebo palubní elektronika. Tyto pojistky pracují při jmenovitých proudech do 30 A a musí odolávat vibracím a teplotním výkyvům v motorovém prostoru. Čemu slouží pojistka v automobilové elektrice? Primárně zajišťuje ochranu před přetížením a zkratem, čímž zabraňuje poškození drahých komponent a riziku požáru. Výhodou nožových pojistek je snadná výměna a barevné značení podle hodnoty proudu.
Použití v průmyslu
V průmyslových aplikacích se používají HRC pojistky, které chrání motory, ovládací panely a další elektrická zařízení před vysokými proudy a zkraty. Tyto pojistky mají větší rozměry a robustnější konstrukci, což zajišťuje spolehlivost v náročných podmínkách. Specifické požadavky na pojistky v průmyslových aplikacích zahrnují vysokou bezpečnost pojistek a schopnost rychle přerušit proud při poruše. Díky tomu se minimalizuje riziko poškození zařízení a přerušení výroby.
Tip: Při dokumentaci použití pojistek v jednotlivých aplikacích doporučuji přidat fotografie reálných pojistek v instalacích pro lepší orientaci a porozumění.
Diagnostika a údržba pojistek
Vyhozená pojistka se nejčastěji pozná podle přerušené tavné vložky, která ukazuje, že tavný vodič v pojistce přestal vést proud. Vizuální kontrola je prvním krokem, ale ne vždy je dostatečná, zvláště u keramických nebo závitových pojistek, kde vložka nemusí být vždy dobře viditelná. Proto se doporučuje použít multimetr, který měří kontinuitu obvodu – při správné funkci pojistky multimetr ukáže průchod elektrického proudu, při vyhození se obvod přeruší.
Pravidelná kontrola stavu pojistek patří k základním pravidlům pro jištění elektrických pojistek v domácí elektroinstalaci. Kromě kontroly vložky je důležité sledovat také známky přehřátí či poškození pouzdra, které mohou signalizovat nebezpečný stav a ohrožení bezpečnosti pojistek. Správný rozměr a typ pojistky musí odpovídat požadavkům daného obvodu, aby se předešlo častému vyhazování nebo naopak nedostatečné ochraně.
Návod na výměnu elektrické pojistky krok za krokem:
- Odpojení napájení – vypněte hlavní jistič, aby byla elektroinstalace bezpečná
- Vyjmutí pojistky – opatrně vyjměte pojistku z držáku, aby nedošlo k poškození
- Kontrola pojistky – ověřte přerušenou vložku vizuálně nebo multimetricky
- Výběr nové pojistky – zvolte pojistku se stejnými rozměry a charakteristikami jako původní
- Instalace nové pojistky – nasaďte novou pojistku do držáku pevně a správně
- Zapnutí napájení – aktivujte hlavní jistič a otestujte funkčnost obvodu
Tip: Častou chybou je výměna pojistky za nevhodný typ nebo nesprávný proudový rating, což může vést k nebezpečným situacím nebo opakovanému vyhazování. Proto vždy ověřte charakteristiky a bezpečnost pojistek před instalací.
Údržba pojistek zahrnuje pravidelné kontroly a okamžitou výměnu vadných kusů. Pro domácí elektroinstalace jsou nejčastěji používané druhy pojistek s tavným vodičem, které kombinují jednoduchost a spolehlivost. Znalost základních pravidel a správná diagnostika pomáhají zajistit bezpečný provoz elektrických zařízení.
Normy a certifikace pro pojistky
Normy a certifikace představují nezbytný základ pro bezpečnost pojistek používaných v elektroinstalacích. Elektrické pojistky musí splňovat přísné požadavky, aby zajistily spolehlivou ochranu obvodů před přetížením a zkratem. Základní pravidla pro jištění elektrických pojistek vycházejí právě z těchto norem a certifikací.
Klíčovými normami jsou:
- Norma IEC 60269 upravuje druhy pojistek s tavným vodičem a stanovuje jejich rozměry, charakteristiky a testovací metody. Tato norma je zásadní pro pojistky používané v průmyslových i domácích elektroinstalacích.
- Norma IEC 60127 se zaměřuje na miniaturizované pojistky, které jsou běžné v elektronických zařízeních. Její dodržování zaručuje správnou konstrukci a funkci pojistky v malých rozměrech.
Kromě norem je důležitá certifikace výrobků:
- Certifikace CE potvrzuje, že pojistka splňuje evropské bezpečnostní standardy a může být legálně prodávána v EU.
- Certifikace UL je americký standard, který rovněž garantuje vysokou kvalitu a bezpečnost pojistek, často vyžadovaný i v evropském trhu.
Tip: Výběr pojistky by měl vždy respektovat normy IEC a mít příslušné certifikace, protože pouze tak zajistíte bezpečnost pojistek a správnou funkci elektrického obvodu. Nevyhovující pojistky mohou vést k selhání ochrany a poškození zařízení.
Rozdíly mezi pojistkou a jističem
Rozdíl mezi pojistkou a jističem v elektrickém systému spočívá především v principu přerušení obvodu a možnostech opakovaného použití. Elektrická pojistka je jednorázové zařízení, které přeruší obvod přetavením tavného vodiče při nadproudu. Tento tavný vodič je dimenzován podle elektrické instalace a jeho rozměry určují hodnotu proudu, při kterém pojistka zasáhne. Po přerušení je nutná výměna celé pojistky, což omezuje její komfort v domácím i průmyslovém prostředí.
Naopak jistič funguje jako opakovatelný spínač, který při přetížení nebo zkratu mechanicky vypne obvod. Umožňuje rychlé zapnutí a vypnutí bez nutnosti výměny zařízení. Jističe jsou vhodnější tam, kde je potřeba časté spínání a vyšší bezpečnost, například v moderních elektroinstalacích domácností nebo průmyslových provozech.
Výhody a nevýhody keramických a závitových pojistek
Keramické pojistky nabízí lepší tepelnou odolnost a bezpečnost pojistky díky nehořlavému obalu, zatímco závitové pojistky jsou ekonomičtější a jednodušší na výměnu. Nevýhodou keramických je vyšší cena a větší rozměry. Závitové pojistky mohou být méně odolné proti mechanickému poškození a mají omezenou bezpečnostní rezervu.
| Parametr | Pojistka | Jistič |
|---|---|---|
| Přerušení obvodu | Jednorázové (přetavení tavného vodiče) | Opakované (mechanické vypnutí) |
| Opakované použití | Ne | Ano |
| Bezpečnost pojistky | Závisí na konstrukci (keramická vs závitová) | Vysoká díky rychlému vypínání |
| Použití v elektroinstalaci | Vhodné pro jednodušší, levnější instalace | Vhodné pro časté spínání a průmysl |
Pro domácí elektroinstalace se často používají jističe kvůli snadné manipulaci a vyšší bezpečnosti. Pojistky stále najdou uplatnění v některých typech rozvodů nebo starších instalacích, kde je požadavek na nízké náklady. Častou chybou je nesprávný výběr rozměrů pojistek, který může vést k neúčinnému jištění nebo častému vybavení.
Instalace a výměna pojistek
Při instalaci a výměně elektrických pojistek je nezbytné dodržet přesná bezpečnostní opatření, která zajistí ochranu před úrazem elektrickým proudem i správnou funkci elektroinstalace. Následující postupy a rady pomohou předejít častým chybám a zajistí, že pojistky splní svou funkci v domácích i průmyslových podmínkách.
Bezpečnostní postupy při výměně
Výměna pojistky vždy začíná odpojením napájení, čímž se minimalizuje riziko zásahu proudem. Používejte výhradně izolované nástroje určené pro práci s elektrickými zařízeními, protože nedostatečná izolace může vést k úrazu. Pro bezpečnost pojistky je nezbytné nahrazovat ji pojistkou se stejnými parametry, zejména co do hodnoty proudu a rozměrů, aby se zachovala správná ochrana obvodu.
- Odpojte napájení – zajistěte, aby obvod byl bez napětí
- Zkontrolujte správný typ pojistky – ověřte hodnoty proudu a rozměry
- Použijte izolované nástroje – například izolační kleště a šroubováky
- Vyjměte starou pojistku opatrně – vyhněte se přímému kontaktu s kovovými částmi
- Nainstalujte novou pojistku – správně ji usadťe do držáku
- Zapněte napájení a otestujte funkčnost – sledujte, zda pojistka nevyhazuje bez příčiny
Specifika instalace v průmyslových zařízeních
Průmyslové aplikace vyžadují pojistky s vyššími mechanickými a elektrickými parametry a certifikacemi dle platných norem. Tyto pojistky často obsahují tavný vodič navržený pro odolávání větším proudovým nárazům a jsou vybaveny speciálním barevným značením pro rychlou identifikaci. Nesprávný výběr nebo instalace může způsobit selhání ochrany a ohrozit bezpečnost zařízení i pracovníků.
Tip: V průmyslových elektroinstalacích je nutné vždy konzultovat normy a doporučení výrobce, protože použití běžných domácích pojistek zde není vhodné.
Pro bezpečnost pojistek i celého elektrického obvodu platí pravidlo: správná instalace a výměna pojistky, vždy se stejnými parametry, zajistí správnou ochranu a dlouhodobou spolehlivost elektroinstalace. Podcenění těchto pravidel patří mezi nejčastější chyby při jištění pojistek, které mohou vést ke zbytečným poruchám a nebezpečným situacím.
Časté dotazy
Jaká je funkce elektrické pojistky?
Elektrická pojistka chrání obvod přerušením proudu při překročení jmenovité hodnoty, což zabraňuje poškození zařízení a úrazu elektrickým proudem.
Co znamená značka na elektrické pojistce?
Značka udává jmenovitý proud a napětí pojistky, barevné kódování (např. 10 A červená) usnadňuje identifikaci správného typu.
Jaké jsou základní typy elektrických pojistek?
Mezi základní typy patří závitové, trubičkové, nožové, HRC a miniaturizované SMD pojistky s různými rozměry a proudovými rozsahy.
Jak poznat vyhozenou pojistku?
Vyhozená pojistka má přerušený tavný drátek nebo přerušenou vložku, což lze ověřit vizuálně nebo měřením kontinuitního obvodu multimetrem.
Jaké jsou rozdíly mezi pojistkou a jističem?
Pojistka je jednorázové zařízení přerušující obvod tavným vodičem, zatímco jistič umožňuje opakované spínání a rychlejší reakci na přetížení.
Jak správně vyměnit elektrickou pojistku?
Nejdříve odpojte napájení, použijte izolované nástroje, vyjměte starou pojistku a vložte novou se stejnými parametry, poté zkontrolujte funkčnost.
Kde se používají nožové pojistky?
Nožové pojistky se běžně používají v automobilové elektrice pro ochranu obvodů světel, rádia a klimatizace s proudy do 30 A.
Jaké charakteristiky vypínání pojistek existují?
Charakteristiky vypínání zahrnují typy TT (velmi pomalé), T (pomalé), M (středně pomalé), F (rychlé) a superrychlé podle rychlosti reakce.
Jaké normy platí pro elektrické pojistky?
Platné normy jsou IEC 60269 pro nízkonapěťové a IEC 60127 pro miniaturizované pojistky, certifikace CE a UL zajišťují bezpečnost výrobků.
Jak ovlivňuje teplota okolí funkci pojistky?
Teplota okolí v rozmezí 18-22 °C je optimální pro správnou funkci a životnost pojistek, vyšší teploty mohou zkrátit jejich životnost.
Jaká je konstrukce typické keramické pojistky?
Keramická pojistka má keramický válec s kovovými koncovkami a tavnou vložkou uvnitř, která při nadproudu taví a přeruší obvod.
Jak vybrat správnou hodnotu pojistky pro elektrický obvod?
Hodnota pojistky by měla být o 25 % vyšší než jmenovitý proud obvodu, aby nedocházelo k nežádoucímu vypínání.
Jaký je rozdíl mezi rychlou a pomalou pojistkou?
Rychlá pojistka reaguje během milisekund, pomalá vydrží krátkodobé proudové špičky až několik sekund, vhodná pro motory.
Co znamená značení „10A“ na pojistce?
Značení „10A“ označuje maximální proudovou hodnotu pojistky, při které pojistka bezpečně přeruší obvod.
Jaké bezpečnostní kroky je nutné dodržet při výměně pojistky?
Před výměnou je nutné odpojit napájení, zkontrolovat, že je obvod bez napětí, a použít pojistku se stejnými parametry.
