Elektroinstalace a funkce sériové linky: principy a zapojení

Sériová linka představuje základní způsob komunikace mezi zařízeními v elektroinstalaci, využívající například RS232 kabel nebo UART rozhraní. Správná konfigurace sériového portu a nastavení baud rate jsou klíčové pro bezchybné přenosy dat. Porozumění těmto principům výrazně usnadní návrh i údržbu elektroinstalace.

Co je elektroinstalace sériové linky a jak funguje

Elektroinstalace sériové linky představuje propojení datových a řídicích signálů, které umožňuje asynchronní přenos dat mezi dvěma zařízeními. V praxi se nejčastěji využívá standard RS-232, jenž definuje elektrické úrovně signálů, jako jsou Rx (příjem) a Tx (vysílání). Sériová linka přenáší data po jednom bitu za sebou, přičemž komunikační protokol zajišťuje správné zarovnání a synchronizaci podle nastavené baud rate.

Elektroinstalace a funkce sériové linky vysvětlení spočívá v tom, že fyzické propojení pomocí RS232 kabelu nebo alternativ, jako je RS485 nebo TTL převodník, umožňuje bezpečnou a spolehlivou komunikaci přes sériový port. UART rozhraní v zařízení dekóduje signály pro další zpracování. Elektroinstalace sériové linky a její základní funkce tedy zahrnují nejen přenos dat, ale také správné uspořádání kabeláže a nastavení parametrů přenosu, aby komunikace probíhala bez chyb.

Co je elektroinstalace a jak funguje sériová linka

Sériová linka v elektroinstalaci slouží k efektivnímu přenosu dat mezi zařízeními pomocí jednoho drátu pro vysílání (Tx) a jednoho pro příjem (Rx). Díky asynchronnímu přenosu dat a definovaným protokolům například RS-232 lze přenášet informace bez nutnosti sdíleného hodinového signálu, což zjednodušuje fyzickou instalaci a snižuje náklady.

Hardware a zapojení sériové linky

Hardware a zapojení sériové linky představuje základ pro správnou funkci komunikace přes sériový port. Propojování zařízení jako Arduino a počítačů vyžaduje přesné dodržení pravidel zapojení a volbu správných komponent.

Základní hardware pro sériovou linku

Klíčovými prvky elektroinstalace sériové linky jsou UART rozhraní, která převádějí data mezi sériovým a paralelním formátem. Arduino Uno disponuje jedním hardwarovým UART rozhraním, zatímco Arduino Mega nabízí čtyři, což umožňuje současné připojení více sériových zařízení. Pro propojení sériového portu s USB rozhraním počítače se běžně používají USB TTL převodníky, které přenášejí signály Rx a Tx a umožňují tak komunikaci bez potřeby klasického RS232 kabelu. Tento hardware je základem pro elektroinstalaci a funkce sériové linky vysvětlení, jak je popsáno také na Wikipedia.

Správné zapojení vodičů Tx, Rx a GND

Pro správnou funkci sériové linky je nezbytné správné zapojení vodičů Tx (transmit), Rx (receive) a GND (zem). Vodič Tx jednoho zařízení musí být překřížený s vodičem Rx druhého, aby bylo možné obousměrné přenosy dat. Pevné uzemnění pomocí GND eliminuje rušení a chyby v komunikaci. Častou chybou při elektroinstalaci sériové linky je nesprávné překřížení vodičů, což způsobuje nefunkčnost přenosu. Správné zapojení RS232 kabelu v elektroinstalaci sériové linky proto zahrnuje:

• Překřížení vodiče Tx s Rx mezi zařízeními
• Pevné propojení GND pro společnou referenční úroveň
• Kontrolu kompatibility signálových úrovní (TTL vs RS232)
• Nastavení správné hodnoty baud rate pro synchronizaci přenosu

Tento postup elektroinstalace pro sériový port RS232 je zásadní pro bezchybnou komunikaci a minimalizaci chyb přenosu dat.

Elektrické úrovně signálů a standard RS-232

Elektroinstalace sériové linky a její základní funkce spočívají v přenosu dat pomocí standardu RS-232, který pracuje s napěťovými úrovněmi od −25 V do +25 V. V tomto rozsahu napětí logická 1 odpovídá hodnotám mezi −25 V a −3 V, zatímco logická 0 je reprezentována napětím od +3 V do +25 V. Takové napěťové úrovně umožňují spolehlivý přenos dat i na delší vzdálenosti ve srovnání s TTL převodníky, které operují v rozsahu 0 až 5 V.

Standardní DE9 konektor, často používaný u RS232 kabelů, obsahuje piny pro přenos dat (RxD, TxD) a řídicí signály (RTS, CTS, DSR), které řídí tok dat a zajišťují správnou synchronizaci mezi zařízeními. Převodník MAX232 se používá k přeměně TTL úrovní UART rozhraní na standardní RS-232 napěťové úrovně, což je nezbytné pro kompatibilitu s počítači a dalšími sériovými porty.

Co je to sériová linka a jak funguje v elektroinstalaci

Sériová linka přenáší data po jednom bitu za časovou jednotku, přičemž rychlost přenosu určuje baud rate. Elektroinstalace sériové linky zajišťuje správné propojení datových a řídicích signálů, což minimalizuje chyby přenosu a umožňuje efektivní komunikaci.

Pin DE9 konektoru	Funkce pinu	Napěťová úroveň (logická)
2	RxD	−25 V až +25 V
3	TxD	−25 V až +25 V
7	RTS	Řídicí signál
8	CTS	Řídicí signál
6	DSR	Řídicí signál
5	GND	Zemnění

Protokol přenosu dat a konfigurace rychlosti

Elektroinstalace a funkce sériové linky spočívají v asynchronním přenosu dat, který využívá strukturu bitů s přesným pořadím. Komunikace přes sériovou linku v elektroinstalaci začíná startbitem, který signalizuje začátek přenosu. Následuje 7 až 9 datových bitů, jež nesou vlastní informaci. Paritní bit slouží k detekci chyb v datech a přenos končí jedním nebo více stopbity, které označují konec rámce.

Typická konfigurace sériové linky zahrnuje tyto parametry:

1. Startbit – inicializuje přenos datového rámce.
2. Datové bity (7-9) – obsahují skutečná data.
3. Paritní bit – volitelný prvek pro kontrolu parity.
4. Stopbit(y) – ukončují přenos jednoho rámce.

Maximální baudová rychlost v praxi dosahuje 115200 baudů. Pro rychlost 57600 baudů je doporučená délka kabelu RS232 kolem 5 metrů, což zajišťuje stabilní přenos bez ztrát. Pro industriální aplikace se často využívá elektroinstalace sériové linky RS422, která oproti RS232 nabízí vyšší odolnost proti rušení a delší přenosové vzdálenosti díky diferenciálnímu signálu.

Tip: Při zapojení sériového portu RS232 v elektroinstalaci je důležité správně nastavit baud rate a paritní bit, aby nedocházelo k chybám přenosu. Častou chybou je nesoulad konfigurace mezi zařízeními.

Nastavení a ovládání sériového portu v operačních systémech

Nastavení sériového portu v Linuxu probíhá přes zařízení /dev/ttySx, kde x označuje číslo portu. Pro konfiguraci parametrů, jako je rychlost přenosu (baud rate) 9600, počet datových bitů, stopbitů a parita, se používá nástroj stty. Tento příkaz umožňuje detailní nastavení UART rozhraní včetně řízení toku dat. Sériový port funguje ve dvou režimech – kanonickém, kdy jsou data zpracována po řádcích, a nekanonickém, který umožňuje okamžité čtení jednotlivých znaků bez čekání. V praxi elektroinstalace sériové linky znamená správné zapojení RS232 kabelu a konfiguraci portu podle požadavků zařízení, což zajišťuje spolehlivý přenos dat i při použití TTL převodníků nebo RS485 variant.

Tip: Při nastavování portu doporučuji použít příkaz stty -F /dev/ttyS0 9600 cs8 -cstopb -parenb -ixon pro standardní konfiguraci 8 datových bitů, 1 stopbit, bez parity a bez softwarového řízení toku. Častou chybou je nesprávné nastavení parity, což vede k chybám v komunikaci.

Postup elektroinstalace pro sériový port RS232

Přesné nastavení parametrů a správné zapojení kabeláže je klíčové pro stabilní funkci sériové linky v elektroinstalaci.

Typické chyby a správné postupy při elektroinstalaci

Nejčastější chyby při elektroinstalaci sériové linky vedou k chybám přenosu a nefunkční komunikaci. Typickým problémem je nesprávné zapojení vodičů Tx a Rx, kdy překřížení signálů způsobí, že data nejsou správně přijímána nebo odesílána přes sériový port. Další častou chybou je odpojení nebo neprovedené uzemnění (GND), což vede k nestabilitě signálu v UART rozhraní a může způsobit ztrátu dat.

Nesprávné nastavení baud rate, tedy rychlosti přenosu dat, způsobí, že zařízení nebudou synchronizována, což zablokuje komunikaci přes RS232 kabel nebo jiné typy sériových linek jako RS485. Pro správnou funkci elektroinstalace sériové linky je proto nutné pečlivě kontrolovat tyto parametry.

• Nesprávné zapojení Tx a Rx – vede k chybám přenosu dat
• Chybějící uzemnění GND – způsobuje nestabilní signál
• Špatná konfigurace baud rate – znemožňuje synchronizaci zařízení
• Ignorování rozdílů mezi RS232, RS485 a TTL převodníkem – může vyžadovat odlišné zapojení

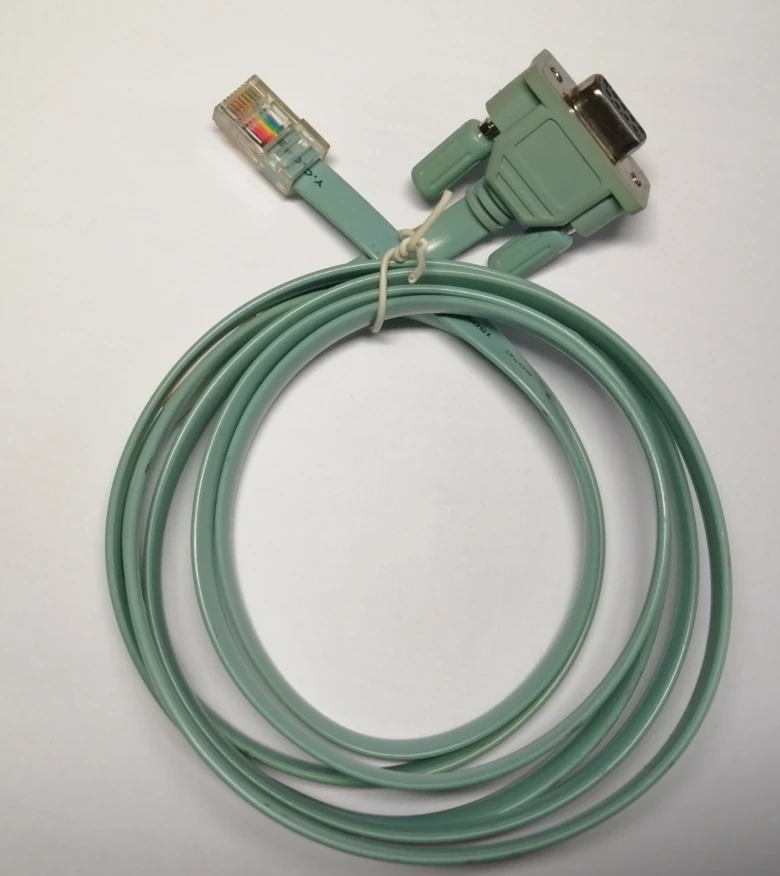

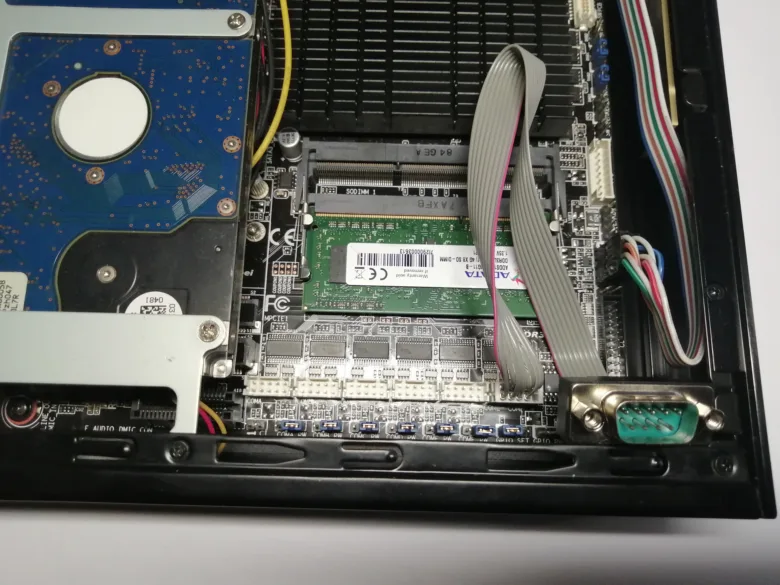

Jak správně zapojit RS232 kabel v elektroinstalaci sériové linky

Pro správné zapojení RS232 kabelu v elektroinstalaci sériové linky je třeba zajistit správné propojení Tx a Rx pinů, připojení uzemnění a nastavení shodné hodnoty baud rate na obou zařízeních. Dodržení těchto pravidel minimalizuje chyby elektroinstalace a zaručuje spolehlivý přenos dat.

Pokročilé řízení toku dat a ochrana přenosu

Pokročilé řízení toku dat a ochrana přenosu jsou klíčové pro stabilní a bezpečnou komunikaci přes sériovou linku, zejména při použití RS232 kabelu či rozhraní UART. Správná elektroinstalace a nastavení hardwarových i softwarových mechanismů minimalizují chyby a rušení v přenosu dat.

Hardware flow control: RTS a CTS

Hardware flow control využívá signály RTS (Request To Send) a CTS (Clear To Send), které koordinují tok dat mezi vysílačem a přijímačem. Když zařízení požaduje odesílání dat, vysílá signál RTS, a přijímač odpovídá signálem CTS, pokud je schopen data přijímat. Tento mechanismus zabraňuje přetížení přijímače a zajišťuje stabilní přenos přes sériový port nebo RS485, zejména při vyšších baud rate.

Software flow control: XON a XOFF

Software flow control používá speciální znaky XON a XOFF pro řízení průtoku dat, což eliminuje potřebu dalších vodičů v kabeláži. Při dosažení kapacity přijímače se odešle znak XOFF k pozastavení přenosu a později XON k jeho obnovení. Tento způsob je vhodný pro jednodušší elektroinstalace a často se používá u TTL převodníků nebo UART rozhraní s omezeným počtem signálů.

Bezpečnostní opatření proti chybám a rušení

Základní bezpečnostní opatření zahrnují použití stíněných kabelů, správné uzemnění a kontrolu parity datového toku. Stínění snižuje elektromagnetické rušení, což je zásadní při elektroinstalaci sériové linky v průmyslovém prostředí. Kontrola parity pomáhá detekovat chyby přenosu a zlepšuje celkovou spolehlivost komunikace přes sériový port.

• Používejte stíněné RS232 kabely pro minimalizaci rušení
• Zajistěte správné uzemnění zařízení a kabeláže
• Aktivujte kontrolu parity v nastavení sériové linky

Vliv délky kabelu a rušení na kvalitu komunikace

Vliv délky kabelu a rušení na kvalitu přenosu

Kvalita přenosu dat přes sériovou linku závisí výrazně na délce kabelu a úrovni elektromagnetického rušení v okolí. Pro rychlost přenosu 57600 baud je doporučená maximální délka RS232 kabelu přibližně 5 metrů. Při vyšších rychlostech se délka kabelu musí zkrátit, protože delší vedení zvyšuje útlum signálu a může způsobit chyby v komunikaci přes sériový port. Elektromagnetické rušení z okolních zdrojů, jako jsou motory nebo zdroje vysokého napětí, negativně ovlivňuje UART rozhraní a vede ke ztrátě dat nebo nesprávnému čtení startbitů a paritních bitů.

Pro minimalizaci těchto problémů se v elektroinstalaci sériové linky v praxi používají stíněné kabely a důsledné uzemnění, které významně snižují rušení. U variant jako RS485 je možné dosáhnout větší vzdálenosti a lepší odolnosti proti rušení ve srovnání s klasickým RS232. Pro správnou funkci elektroinstalace sériové linky je třeba vždy zohlednit tyto faktory a přizpůsobit délku kabelu i použité komponenty požadované rychlosti a prostředí.

Tip: Při instalaci sériové linky vždy ověřte kvalitu uzemnění a použijte stíněné kabely, jinak může dojít k opakovaným chybám a nestabilitě přenosu, což je častá chyba zejména v průmyslových aplikacích.

Použití sériové linky v průmyslových aplikacích

V průmyslových aplikacích se sériová linka často realizuje prostřednictvím protokolů RS-232 a RS-485, přičemž každý má odlišnou elektroinstalaci a funkci. RS-232 kabel je běžný pro připojení jednoho zařízení přes sériový port na krátkou vzdálenost do 15 metrů. Naopak RS-485 podporuje komunikaci více zařízení na jedné sběrnici a umožňuje přenos dat na vzdálenosti až 1200 metrů díky diferenciálnímu signálu.

Elektroinstalace a konfigurace sériové linky pro průmyslové použití vyžadují správné nastavení UART rozhraní a baud rate, aby byla zajištěna spolehlivá komunikace. Použití TTL převodníku může být nezbytné pro připojení zařízení s různými logickými úrovněmi.

Při volbě mezi RS-232 a RS-485 je třeba zohlednit:

• počet připojených zařízení (RS-485 zvládne až 32 na sběrnici)
• maximální délku kabelu (RS-485 až 1200 m, RS-232 do 15 m)
• prostředí s rušením, kde RS-485 lépe odolává elektromagnetickému rušení

Tip: Častá chyba při elektroinstalaci sériové linky je nesprávné ukončení sběrnice RS-485, které vede k chybám v komunikaci. Pro průmyslové aplikace se RS-485 hodí zejména tam, kde je potřeba dlouhý kabel a více zařízení, zatímco RS-232 je vhodný pro jednoduché připojení jednoho zařízení na krátkou vzdálenost.

Elektroinstalace a funkce sériové linky vysvětlení

Detailní popis funkce sériové linky a elektroinstalace ukazuje, že správné nastavení paritního bitu, startbitu a baud rate je klíčové pro stabilní přenos dat v průmyslovém prostředí.

Praktické příklady kódu a detekce chyb v sériové komunikaci

Programování sériové komunikace umožňuje přesné nastavení parametrů jako baud rate, paritní bit a využití UART rozhraní. V následujících příkladech v C a Pythonu najdete podrobné příklady kódu pro nastavení sériové komunikace přes sériový port a způsoby detekce chyb, které zahrnují kontrolu parity a timeouty.

Příklad kódu v jazyce C

Ukázka inicializace sériového portu RS232 kabelu v C zahrnuje nastavení baud rate, paritního bitu a konfiguraci UART rozhraní. Následující kód demonstruje otevření portu, nastavení parametrů a čtení dat s kontrolou parity pro detekci chyb během přenosu.

`c

#include

#include

#include

int setup_serial(const char *port) {

int fd = open(port, O_RDWR | O_NOCTTY);

struct termios options;

tcgetattr(fd, &options);

cfsetispeed(&options, B9600);

cfsetospeed(&options, B9600);

options.c_cflag |= (CLOCAL | CREAD);

options.c_cflag &= ~PARENB; // Bez parity

options.c_cflag &= ~CSTOPB;

tcsetattr(fd, TCSANOW, &options);

return fd;

}

`

Příklad kódu v jazyce Python

Python poskytuje snadné rozhraní pro komunikaci přes sériový port s využitím knihovny pySerial. Následující příklad ukazuje nastavení portu RS485 s definovaným timeoutem pro čtení dat, což pomáhá při detekci přerušeného přenosu.

`python

import serial

ser = serial.Serial(‚/dev/ttyUSB0‘, baudrate=9600, timeout=1)

data = ser.read(100) # Čtení s timeoutem 1 sekunda

ser.close()

`

Detekce chybových stavů

Detekce chyb v sériové komunikaci zahrnuje kontrolu parity, která ověřuje správnost přenášených bitů, a timeouty, jež indikují přerušení nebo zpoždění přenosu. Nesprávná parita signalizuje chybná data, což vyžaduje opětovné odeslání. Timeouty zabraňují zablokování aplikace při ztrátě komunikace.

Tip: Při elektroinstalaci a funkci sériové linky RS-422 se doporučuje implementovat oboustrannou kontrolu parity a nastavit adekvátní timeouty podle rychlosti přenosu, aby se minimalizovalo riziko datových chyb. Častou chybou je ignorování timeoutů, což může vést k zamrznutí komunikace. Tento přístup se hodí pro systémy s nestabilními linkami, ale není vhodný pro velmi rychlé a spolehlivé průmyslové aplikace bez další hardwarové kontroly.

Časté dotazy

Jak správně zapojit vodiče Tx a Rx u sériové linky RS232?

Vodič Tx musí být propojen s Rx protistrany a naopak, GND musí být společné; překřížení Tx a Rx je zásadní pro funkční komunikaci.

Jaká je maximální délka kabelu pro rychlost 57600 baud?

Maximální délka kabelu pro rychlost 57600 baud je přibližně 5 metrů, delší kabely mohou způsobovat chyby v přenosu.

Co znamená asynchronní přenos dat ve sériové komunikaci?

Asynchronní přenos dat využívá startbit, 7-9 datových bitů, volitelný paritní bit a stopbit(y) k synchronizaci bez samostatného hodinového signálu.

Jaké jsou typické napěťové úrovně pro logickou 1 a 0 v RS-232?

Logická 1 odpovídá napětí od −25 V do −3 V, logická 0 od +3 V do +25 V v rámci standardu RS-232.

Jaké jsou rozdíly mezi RS-232 a RS-485 v průmyslové komunikaci?

RS-485 podporuje více zařízení na sběrnici a delší vzdálenosti než RS-232, který je určen pro bodové spojení s kratšími kabely.

Jak funguje hardware flow control v sériové komunikaci?

Hardware flow control používá signály RTS a CTS k řízení toku dat a zabraňuje přetížení přijímače.

Jak nastavit sériový port v Linuxu pro rychlost 9600 baud?

Příkaz stty -F /dev/ttyS0 9600 cs8 -cstopb -parenb -crtscts -ixon -ixoff nastaví port na 9600 baud s 8 datovými bity a bez parity.

Jak detekovat chyby přenosu v sériové komunikaci?

Chyby lze detekovat kontrolou parity, sledováním timeoutů a nesprávného počtu bitů během přenosu.

Proč je důležité správné uzemnění při elektroinstalaci sériové linky?

Správné uzemnění (GND) zabraňuje rušení a nestabilitě signálu, což je klíčové pro spolehlivý přenos dat.

Jaké jsou nejčastější chyby při elektroinstalaci sériové linky?

Nejčastější chyby zahrnují špatné překřížení Tx/Rx, odpojení GND, nesprávnou rychlost a nedostatečné stínění kabelu.

Jaký je správný postup při elektroinstalaci sériové linky RS-422?

Začněte instalací diferenciálních párů vodičů, dodržujte stínění a zakončení linky odporem 120 Ω na obou koncích pro minimalizaci odrazů.

Jaké jsou základní elektrické parametry sériové linky RS-232?

Napěťové úrovně se pohybují mezi -15 V až +15 V, logická 1 je obvykle -3 V až -15 V a logická 0 +3 V až +15 V, s maximální rychlostí přenosu do 115200 baudů.

Jak ovlivňuje délka kabelu kvalitu přenosu dat v sériové komunikaci?

Pro RS-232 je doporučená maximální délka kabelu cca 15 metrů při 19200 baudů, delší kabely zvyšují riziko rušení a ztráty signálu.

Jaký je rozdíl mezi asynchronním a synchronním přenosem dat v sériové komunikaci?

Asynchronní přenos používá start a stop bity pro synchronizaci jednotlivých znaků, zatímco synchronní přenos využívá hodinový signál pro přesné časování datových bitů.

Jak lze v praxi detekovat a opravit chyby v přenosu přes sériovou linku?

Používají se kontrolní součty (parita, CRC) a při chybě se data opakují, oprava zahrnuje retransmisi nebo využití protokolů s potvrzováním dat.
