Správné uzemnění domu je klíčové pro bezpečnost elektrické instalace a ochranu před úrazem elektrickým proudem. Uložení zemnícího pásku v odpovídající hloubce a volba vhodných materiálů zemničů výrazně ovlivňují funkčnost celého systému. Přesné měření odporu uzemnění pak potvrzuje spolehlivost ochrany vašeho domu.
Klíčové závěry
- Minimální hloubka uložení páskového zemniče je 0,6 m, optimálně 0,8-1 m.
- Průřez měděného zemnícího pásku musí být alespoň 30 × 4 mm, ocelového 30 × 3,5 mm.
- Odpor uzemnění by měl být pod 10 Ω pro správnou funkci ochrany.
- Zemnící pásky musí být spojeny svárem nebo šroubovým spojem s antikorozní ochranou.
- Pravidelná revize a měření odporu uzemnění se doporučuje každé 2-4 roky.
Jaká je správná hloubka a umístění zemnícího pásku?
Hloubka uložení zemnícího pásku přímo ovlivňuje spolehlivost a bezpečnost uzemnění domu a jeho schopnost odvádět proud blesku. Norma ČSN EN 62305 a ČSN 33 2000-5-54 stanovuje minimální hloubku uložení páskového zemniče na 0,6 m, přičemž optimální rozsah je mezi 0,8 až 1 m. Tato hloubka zajišťuje ochranu před mechanickým poškozením, mrazem a zároveň umožňuje stabilní kontakt pásku s půdou s nižší rezistivitou, což je klíčové pro dosažení požadovaného odporu uzemnění pod 10 Ω. Výkop pro uložení zemnícího pásku by měl mít šířku přibližně 30 cm, což umožňuje správné položení pásku a případné betonování pro zvýšení mechanické stability.
Jaká je doporučená hloubka pro uložení zemnícího pásku?
Zemnící pásek musí být uložen minimálně 0,6 m pod povrchem, ideálně mezi 0,8 až 1 m, aby se předešlo vlivu povrchových vrstev půdy s vysokou rezistivitou, například kamenitého podkladu nebo suché jílovité zeminy. Hloubka uložení ovlivňuje schopnost zemniče odvádět elektrický proud z hromosvodu do země bezpečně a efektivně. V zimním období zabraňuje mrazovým podmínkám, které zvyšují rezistivitu půdy, a tím zhoršují funkci uzemnění.
Jak správně uložit zemnící pásek do země?

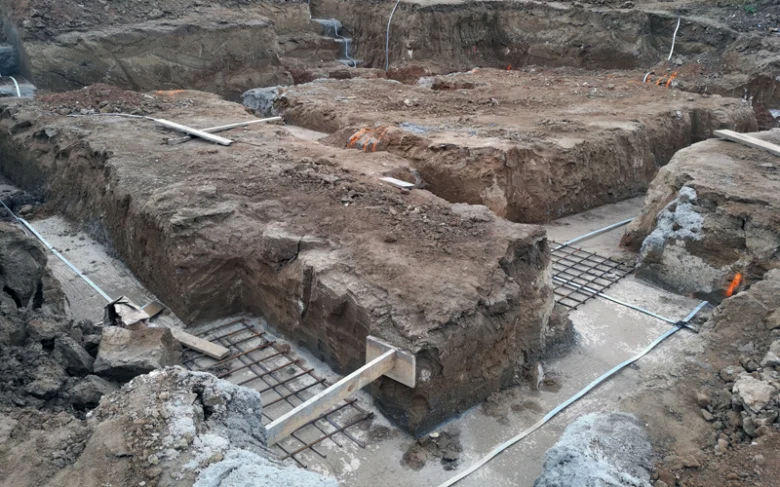

Výkop pro zemnící pásek by měl mít šířku přibližně 30 cm, což umožňuje manipulaci a správné uložení pásku. Zemnící pásek lze uložit přímo na dno výkopu nebo na štěrkovou podložku, která zlepšuje kontakt s půdou a snižuje rezistivitu. V některých případech se doporučuje betonování pásku, které zamezí jeho pohybu a mechanickému poškození, zejména v místech s vyšším rizikem zásahů nebo pohybu zeminy. Spojení pásku s hromosvodem musí být provedeno svorkou s antikorozní ochranou, která nepoškodí ani pásek, ani přívod.
- Minimální hloubka uložení: 0,6 m
- Optimální hloubka uložení: 0,8-1 m
- Šířka výkopu: cca 30 cm
- Možnosti uložení: přímo na dno výkopu nebo na štěrkovou podložku s následným betonováním
- Spojení s hromosvodem: svorka s antikorozní ochranou
Tip: Častou chybou je uložení zemnícího pásku do příliš mělké vrstvy půdy (méně než 0,6 m), kde vysoká rezistivita půdy a mrazové podmínky výrazně zvyšují odpor uzemnění.
Pro koho se to hodí vs pro koho NE: Tento způsob uložení pásku je vhodný pro rodinné domy s běžnou půdní strukturou a normální rezistivitou. Naopak v lokalitách s extrémně kamenitou nebo suchou půdou je vhodné doplnit páskový zemnič o tyčové zemniče zatloukající se do hloubky 2-3 m, kde je nižší rezistivita půdy a lepší vodivost.
Materiály a rozměry zemnícího pásku pro uzemnění domu
Materiály a rozměry zemnícího pásku pro uzemnění domu jsou přesně definovány normami ČSN EN 62305 a ČSN 33 2000-5-54. Pro správnou funkci a dlouhodobou odolnost se používají materiály s odpovídajícím průřezem. Měděný zemnící pásek musí mít minimální rozměr 30×4 mm, zatímco pozinkovaná ocel vyžaduje minimálně 30×3,5 mm. V korozních prostředích doporučuje norma použití nerezové oceli, která zvyšuje životnost a spolehlivost uzemnění domu.
Při přípravě výkopu pro zemnící pásek je třeba zohlednit i hloubku uložení zemnícího pásku, která ovlivňuje měření odporu uzemnění. Správný výběr materiálu a rozměrů pásku je klíčový pro bezpečné připojení pojistek a svorek v elektrické instalaci.
| Materiál | Minimální rozměr pásku (mm) | Vhodnost do korozního prostředí |
|---|---|---|
| Měď | 30 × 4 | Ano, vysoká odolnost |
| Pozinkovaná ocel | 30 × 3,5 | Ne, méně odolná |
| Nerezová ocel | 30 × 3,5 (doporučeno) | Ano, ideální pro korozní prostředí |
Praktické tipy pro správné uložení zemnícího pásku
Při instalaci zemnícího pásku dbejte na rovnoměrné uložení do výkopu bez ostrých ohybů a zajistěte pevné spojení svorkami, aby nedocházelo ke korozi na spoji. Hloubka uložení pásku by měla odpovídat normám a místním podmínkám, obvykle minimálně 0,5 metru.
Postup instalace zemnícího pásku krok za krokem
Postup instalace zemnícího pásku při uzemnění domu vyžaduje pečlivé plánování a přesné provedení jednotlivých kroků. Následující návod na instalaci zemnícího pásku krok za krokem vám pomůže zajistit správné uložení a bezpečné propojení s hromosvodem.
Příprava
Připravte plán trasy zemnícího pásku podle projektové dokumentace uzemnění domu. Vyberte materiály zemničů vhodné pro konkrétní půdní podmínky, například pásky z mědi nebo pozinkované oceli s dostatečným průřezem. Správný materiál zajistí dlouhodobou odolnost proti korozi a spolehlivý kontakt se zemí.
Výkop a uložení
Pro výkop pro zemnící pásek dodržte hloubku uložení minimálně 0,6 metru a šířku kolem 30 cm. V jílovité nebo méně propustné půdě doporučuji pod pásek uložit betonovou podložku pro stabilizaci a lepší kontakt se zemí. Zemnící pásek položte rovnoměrně do výkopu tak, aby nedošlo k přehýbání nebo poškození.
Spojení a připojení
Spojení pásků provádějte svárem nebo šroubovým spojem s použitím antikorozní ochrany, například speciálních past nebo pásků. K hromosvodu připojte zemnící pásek pomocí kvalitní svorky, která zajistí pevné a bezpečné spojení bez rizika uvolnění. Pojistky a svorky musí odpovídat normám ČSN pro elektrickou bezpečnost.
Zasypání a kontrola
Po uložení spojů zasypte výkop zeminou a případně proveďte zhutnění, aby se zabránilo posunu pásku. Následně je vhodné provést měření odporu uzemnění, aby byla ověřena funkčnost a správné provedení uzemnění domu. Kontrola spojů pomáhá předejít poruchám v budoucnu.
- Plánování trasy – podle projektové dokumentace vyberte optimální trasu zemnícího pásku
- Výkop – hloubka minimálně 0,6 m, šířka kolem 30 cm
- Uložení pásku – rovnoměrně na dno výkopu nebo betonovou podložku
- Spojení – sváření nebo šroubový spoj s antikorozní ochranou
- Připojení k hromosvodu – pevná svorka podle ČSN norem
- Zasypání a zhutnění – zabrání posunu pásku
- Měření odporu uzemnění – ověřuje správnost instalace
Jak správně spojit a připojit zemnící pásek?
Správné spojení a připojení zemnícího pásku je klíčové pro bezpečné uzemnění domu. Spoje lze provést svárem, šroubovým spojem, exotermickým svařováním nebo pomocí speciálních svorek, které nesmí poškodit materiál pásku ani narušit jeho vodivost. Každý spoj musí mít antikorozní ochranu, aby nedocházelo ke korozi, která zvyšuje odpor uzemnění.
Minimální průřez přívodních vodičů je 6 mm² pro měděné pásky a 50 mm² pro ocelové. Správný průřez zajišťuje dostatečnou vodivost a bezpečnost propojení. Při připojování hromosvodu k zemnícímu pásku je třeba dbát na pevné a trvanlivé spoje, které odolají mechanickému namáhání a vlivům prostředí v místě výkopu pro zemnící pásek.
| Typ spoje | Výhody | Nevýhody |
|---|---|---|
| Sváření | Pevný a trvalý spoj | Nutnost odborné práce a vybavení |
| Šroubový spoj | Snadná montáž a demontáž | Nutná antikorozní ochrana |
| Exotermické svařování | Velmi trvanlivý a bezúdržbový spoj | Vyšší cena a speciální technologie |
| Svorka | Rychlá instalace, bez poškození pásku | Méně odolné vůči korozi |
Nejčastější chyby při instalaci zemnících pásků a jak se jim vyhnout
Častým problémem je nedostatečná ochrana spojů proti korozi nebo použití nevhodného průřezu vodičů. To může vést ke zvýšení odporu uzemnění a snížení bezpečnosti elektroinstalace. Doporučuje se pravidelně provádět měření odporu uzemnění, aby byla funkčnost spojů ověřena.
Měření a kontrola funkčnosti uzemnění
Správné měření odporu uzemnění je klíčové pro bezpečné uzemnění domu. Odpor zemnícího pásku by měl být nižší než 10 Ω, což zajišťuje efektivní ochranu proti úrazům elektrickým proudem a správnou funkci hromosvodu. Měření odporu uzemnění se provádí speciálním měřicím přístrojem, který zaznamenává hodnoty přes pojistky a svorky připojené k zemničům.
Pro zachování funkčnosti uzemnění doporučuji pravidelné revize a vizuální kontroly svárů a spojů zemnícího pásku, zejména v místech výkopů pro zemnící pásek, kde může dojít k poškození nebo korozi materiálů zemničů.
Jak zjistit, že zemnící pásek je správně uložen a funkční
- Provádějte měření odporu uzemnění minimálně každé 2 až 4 roky
- Kontrolujte vizuálně svary a spoje při každé revizi
- Sledujte změny v okolí uložení pásku, například vlhkost nebo pohyb zeminy
- V případě dodatečného uzemnění domu s existujícím vedením vždy ověřte kompatibilitu a integritu stávajícího systému
Tip: Častou chybou je nedostatečná hloubka uložení zemnícího pásku, která vede k vyšším hodnotám odporu a zhoršené funkčnosti uzemnění.
Údržba a životnost zemnícího pásku v různých podmínkách
Klimatické podmínky zásadně ovlivňují životnost zemnícího pásku a spolehlivost uzemnění domu. Vlhkost v půdě zvyšuje riziko elektrochemické koroze měděných a ocelových pásků, zejména v korozních prostředích s agresivními chemickými složkami. Opakované cykly mrazu a rozmrzání půdy způsobují mechanické namáhání a mohou vést k praskání nebo deformaci pásku, což snižuje jeho vodivost a životnost. V suchých oblastech s nízkou vlhkostí půdy se výrazně zvyšuje rezistivita, což negativně ovlivňuje měření odporu uzemnění a tím i bezpečnost elektroinstalace. Proto je pravidelná údržba a kontrola nezbytná pro zachování funkčnosti a bezpečnosti uzemňovací soustavy.
Doporučená opatření pro ochranu zemnícího pásku:
- Provádět vizuální kontrolu pásku a jeho spojů minimálně každé 2 roky včetně měření odporu uzemnění s cílovou hodnotou pod 10 Ω
- Zajistit uložení zemnícího pásku do hloubky minimálně 0,6 metru, v jílovitých a mrazových půdách doporučená hloubka činí 0,7 až 1 metr, aby se minimalizovalo riziko poškození mrazem a mechanickým tlakem
- Používat antikorozní nátěry nebo ochranné návleky z materiálů kompatibilních s mědí či zinkovanou ocelí, zejména v korozních prostředích a vlhkých lokalitách
- Dodržovat správný postup výkopu pro zemnící pásek s šířkou kolem 30 cm, aby nedošlo k poškození pásku při pokládce a zasypání
- Pravidelně měřit odpor uzemnění a při překročení 10 Ω provést opravy, doplnění zemniče nebo zvýšení počtu zemnicích prvků
Tip: Správné uložení zemnícího pásku do dostatečné hloubky a jeho pravidelná kontrola výrazně prodlužují životnost uzemnění a zajišťují bezpečný rozptyl bleskového proudu, čímž snižují riziko poruch elektroinstalace a poškození pojistek či svorek.
Časté dotazy
Jaká je doporučená hloubka pro uložení zemnícího pásku?
Minimální hloubka uložení páskového zemniče je 0,6 m, ideálně 0,8 až 1 m, aby byla zajištěna spolehlivá ochrana a snížena rezistivita půdy.
Jaký materiál a rozměr by měl mít zemnící pásek?
Podle normy musí mít měděný pásek rozměr minimálně 30 × 4 mm, pozinkovaný ocelový 30 × 3,5 mm; v korozních podmínkách se doporučuje nerezová ocel.
Jak často je nutné měřit odpor uzemnění?
Měření odporu uzemnění by se mělo provádět pravidelně každé 2 až 4 roky s cílovou hodnotou pod 10 Ω.
Jak správně spojit zemnící pásky?
Spoje se provádějí svárem, šroubovým spojem s antikorozní ochranou nebo exotermickým svařením, aby nedošlo k poškození pásku.
Jak poznám, že je zemnící pásek správně uložen a funkční?
Správné uložení ověříte hloubkou minimálně 0,6 m, pevnými svary či spoji a měřením odporu pod 10 Ω; také pravidelnou vizuální kontrolou.
Jak uzemnit starý dům bez původního zemnění?
Dodatečné uzemnění lze provést instalací páskového zemniče kolem základů a doplněním tyčových zemničů zatlučených do hloubky 2-3 m.
Jaké chyby se nejčastěji dělají při instalaci zemnícího pásku?
Časté chyby jsou nedostatečná hloubka uložení, nekvalitní spoje bez antikorozní ochrany a neprovedení pravidelných revizí.
Jak klimatické podmínky ovlivňují funkčnost zemnění?
Nízká vlhkost, mráz a kamenitý podklad zvyšují rezistivitu půdy, proto je třeba dbát na správnou hloubku a materiál pásku.
Jaká je doporučená údržba zemnícího pásku?
Pravidelná vizuální kontrola, měření odporu a ochrana proti korozi prodlužují životnost pásku, doporučuje se kontrola minimálně každé 2 roky.
Kdy je nutné provádět dodatečné uzemnění domu?
Dodatečné uzemnění je nutné při renovacích starých domů nebo pokud stávající uzemnění nesplňuje normy a má odpor nad 10 Ω.
Jaký je správný postup při instalaci zemnícího pásku krok za krokem?
Nejprve vykopejte rýhu hlubokou cca 0,8 m, poté položte zemnící pásek, zajistěte jeho pevné spojení a nakonec rýhu zasypte vlhkou zeminou pro lepší vodivost.
Jak správně připojit hromosvod k zemnícímu pásku?
Hromosvod se připojuje pomocí speciálního svorkového spoje na zemnící pásek, který musí mít minimální průřez 50 mm² mědi a pevně držet, aby byla zajištěna bezpečná vodivost.
