Tlaková zkouška vodovodního potrubí je klíčovým krokem před jeho uvedením do provozu, který ověřuje těsnost a bezpečnost instalace. Správné provedení podle platné normy zajistí, že potrubí odolá provoznímu tlaku bez úniků či poškození. Zvláštní pozornost vyžaduje tlaková zkouška PPR materiálů i příprava protokolu pro kolaudaci.
💡 Klíčové informace
- Tlaková zkouška se provádí dvakrát: na studenou i teplou vodu, protože okruhy jsou oddělené.
- Systém musí být kompletně zaplněný vodou bez vzduchových bublin, což zajistí povolený kohoutek v nejvyšším bodě.
- Testovací tlak je u vodovodního potrubí často 1,5 násobek provozního tlaku, obvykle kolem 10 barů.
- Doba trvání tlakové zkoušky se pohybuje od 30 minut do 2 hodin podle normy ČSN.
- Použití správné zkušební pumpy a dodržení bezpečnostních opatření výrazně zvyšují úspěšnost zkoušky.
Jak správně provést tlakovou zkoušku vodovodního potrubí a instalace krok za krokem
Tlaková zkouška vodovodního potrubí se provádí přesným naplněním systému vodou, důkladným odvzdušněním a měřením tlaku pomocí zkušební pumpy. Odstranění vzduchových bublin je nezbytné pro eliminaci falešných výsledků, protože vzduch v potrubí zkresluje měření. Měření tlaku musí probíhat podle normy ČSN EN 806-4 po dobu minimálně 30 minut, během níž nesmí dojít k poklesu tlaku většímu než 0,1 MPa (1 bar). Tento postup ověřuje těsnost a bezpečnost celé instalace.
Příprava systému na tlakovou zkoušku
Příprava začíná kontrolou všech spojů a armatur, zejména u PPR potrubí, zda jsou správně svařené nebo mechanicky utažené bez viditelných závad. Spoje musí být pevné, aby se minimalizovalo riziko netěsností. Připojte hadici k přívodu vody, pokud není instalace ještě napojena na hlavní vodovod, a připravte zkušební pumpu s manometrem, která umožní přesné nastavení testovacího tlaku. Norma pro tlakové zkoušky vodovodního potrubí vyžaduje testovací tlak obvykle 1,5násobek provozního tlaku, nejčastěji kolem 1,5 MPa (15 bar) u studené vody.
Naplnění a odvzdušnění systému
Systém naplňte vodou pomalu, aby se zabránilo vzniku vzduchových kapes, které by mohly ovlivnit výsledky. V nejvyšším místě instalace povolte odvzdušňovací kohoutek, čímž odstraníte zachycený vzduch a zajistíte kompletní zaplnění potrubí vodou. Tento krok je klíčový pro přesné měření tlaku a detekci netěsností. Po odvzdušnění uzavřete kohoutek a zkontrolujte, že v systému nezůstaly žádné bubliny.
Provádění tlakové zkoušky a měření tlaku
- Připojte zkušební pumpu – pevně a bezpečně k přívodu vody, aby nedošlo k úniku během testu.
- Napumpujte tlak – zvyšujte tlak pomalu až na hodnotu 1,5 MPa (15 bar) nebo dle specifikace normy pro daný typ instalace.
- Sledujte pokles tlaku – měření provádějte minimálně 30 minut; pokles tlaku nesmí překročit 0,1 MPa (1 bar).
- Vyhodnoťte výsledky – stabilní tlak bez poklesu potvrzuje těsnost, výrazný pokles indikuje netěsnosti nebo chyby ve spoji.
Tip: Během tlakové zkoušky pravidelně kontrolujte připojení zkušební pumpy a stav všech spojů, protože uvolněné spoje jsou častou příčinou úniků a mohou poškodit potrubí.
Odborná rada: Tlaková zkouška se hodí pro všechny typy vodovodních instalací včetně PPR, ale není vhodná pro starší potrubí s neznámou korozí nebo mechanickým poškozením, kde by vysoký tlak mohl způsobit prasknutí. V takových případech doporučuji nejprve provést vizuální kontrolu a případnou opravu.
Jaké jsou požadavky na testovací tlak a dobu trvání tlakové zkoušky
Pro úspěšné provedení tlakové zkoušky vodovodního potrubí je zásadní dodržet správné hodnoty testovacího tlaku a dobu trvání zkoušky podle platné ČSN normy. Tyto parametry umožňují ověřit těsnost a spolehlivost instalace před jejím uvedením do provozu.
Jaký je správný testovací tlak pro tlakové zkoušky vodovodního potrubí?
Testovací tlak při tlakové zkoušce vodovodního potrubí by měl odpovídat 1,5násobku provozního tlaku, který se běžně pohybuje kolem 6 až 7 barů. To znamená, že testovací tlak dosahuje přibližně 10 barů. Tento parametr stanovuje norma pro tlakové zkoušky potrubí, například ČSN EN 806-4, aby se zajistila dostatečná bezpečnost a odolnost instalace. Dodržení této hodnoty je zároveň klíčové pro správný postup tlakové zkoušky vodovodního potrubí a instalace.
Jak dlouho trvá tlaková zkouška vodovodního potrubí?
Doba trvání tlakové zkoušky se obvykle pohybuje mezi 30 minutami a 2 hodinami podle typu instalace a požadavků normy ČSN EN 806-4. Tato doba umožňuje detekci netěsností a sledování stability tlaku v systému. Nedostatečná délka zkoušky může vést k falešně negativním výsledkům, proto je dodržení doby trvání zásadní pro bezpečnost při tlakové zkoušce.
| Parametr | Hodnota | Norma / Zdroj |
|---|---|---|
| Testovací tlak | 1,5× provozní tlak, cca 10 barů | ČSN EN 806-4, Eagri.cz |
| Doba trvání zkoušky | 30 minut až 2 hodiny | ČSN EN 806-4, Eagri.cz |
| Provozní tlak | 6 až 7 barů | Průměrná hodnota v CZ |
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak připravit vodovodní potrubí na tlakovou zkoušku a instalaci
Při přípravě vodovodního potrubí na tlakovou zkoušku postupujte podle následujících kroků:
- Zkontrolujte pevnost a těsnost všech spojů, především u PPR potrubí, kde norma vyžaduje správné osazení těsnění a bezvadné svařování nebo lepení spojů.
- Ověřte, že těsnění odpovídají normě ČSN EN 805 a jsou správně usazena, aby nedocházelo k netěsnostem při testovacím tlaku, který obvykle činí 1,5násobek provozního tlaku, minimálně však 1,5 MPa.
- Uzavřete všechny ventilové uzávěry kromě těch, které se používají při zkoušce, aby byla zajištěna stabilní dodávka vody bez průtoku mimo testovaný úsek.
- Naplňte potrubí vodou tak, aby v systému nezůstaly vzduchové bubliny; v nejvyšším místě instalace povolte odvzdušňovací kohoutek, který umožní kompletní odstranění vzduchu a zajistí přesné měření tlaku.
- Po naplnění odpojte napouštěcí hadici a připojte zkušební pumpu, která umožní nastavit a udržet požadovaný testovací tlak po dobu minimálně 30 minut.
- Zajistěte bezpečnost v prostoru tlakové zkoušky – pracovní prostor by měl být volný, bez rizika mechanického poškození potrubí nebo kontaktu s elektrickými zařízeními.
Tip: Častou chybou je nedostatečná kontrola a utažení spojů před tlakem, což vede k falešným únikům a opakování tlakové zkoušky, což prodlužuje čas a navyšuje náklady na kolaudaci. Dodržení přesného postupu přípravy výrazně zvyšuje pravděpodobnost úspěšného výsledku tlakové zkoušky vodovodního potrubí.
Jaká bezpečnostní opatření dodržovat při tlakové zkoušce
Bezpečnostní opatření při tlakové zkoušce vodovodního potrubí jsou klíčová pro ochranu zdraví osob i majetku. Při provádění tlakové zkoušky je povinné používat ochranné brýle, chemicky odolné rukavice a pevnou pracovní obuv, které chrání před zraněním při případném prasknutí potrubí nebo úniku vody pod tlakem. Před zahájením testu je nezbytné důkladně zkontrolovat zkušební pumpu i potrubní rozvody, aby se vyloučily vady, které by mohly způsobit nehodu nebo zkreslit výsledky měření.
Maximální testovací tlak nesmí překročit hodnoty stanovené normou ČSN EN 806-4, která pro tlakové zkoušky vodovodních instalací doporučuje tlak 1,5násobku maximálního provozního tlaku, obvykle do 1,5 MPa (15 bar). Překročení tohoto limitu může způsobit trvalé poškození potrubí, úniky nebo výbuch, což ohrožuje bezpečnost i funkčnost instalace. Norma pro tlakové zkoušky PPR potrubí i dalších materiálů proto stanovuje přesné hodnoty testovacího tlaku podle typu potrubí a konstrukce.
Častá chyba při tlakové zkoušce vodovodního potrubí je přetlakování systému nad doporučený testovací tlak a nedostatečná kontrola stavu zkušebního zařízení před testem, což výrazně zvyšuje riziko havárie a poškození instalace. Dalším častým problémem je nedostatečné odvzdušnění systému, které zkresluje výsledky měření a může vést k falešné detekci netěsností. Pro správný postup je vhodné využít vzor protokolu o tlakové zkoušce těsnosti odpadního potrubí a přesně zaznamenat všechny naměřené hodnoty.
- Používejte ochranné brýle, chemicky odolné rukavice a pevnou pracovní obuv
- Zkontrolujte těsnost, funkčnost a tlakové limity zkušební pumpy před zahájením testu
- Dodržujte maximální tlak podle normy ČSN EN 806-4, obvykle do 1,5 MPa (15 bar)
- Odvzdušněte systém povolením kohoutku v nejvyšším bodě instalace před tlakem
- Připravte a ověřte protokol o tlakové zkoušce pro oficiální dokumentaci kolaudace
- Nepřetěžujte potrubí nad doporučený testovací tlak a neprovádějte zkoušku bez dohledu
Tip: Bezpečnostní opatření vyžadují nejen použití ochranných pomůcek, ale i přesné dodržení maximálního testovacího tlaku podle normy, což zajistí bezpečný a spolehlivý průběh tlakové zkoušky vody ke kolaudaci.
Jaké vybavení a typy pump se používají pro tlakovou zkoušku

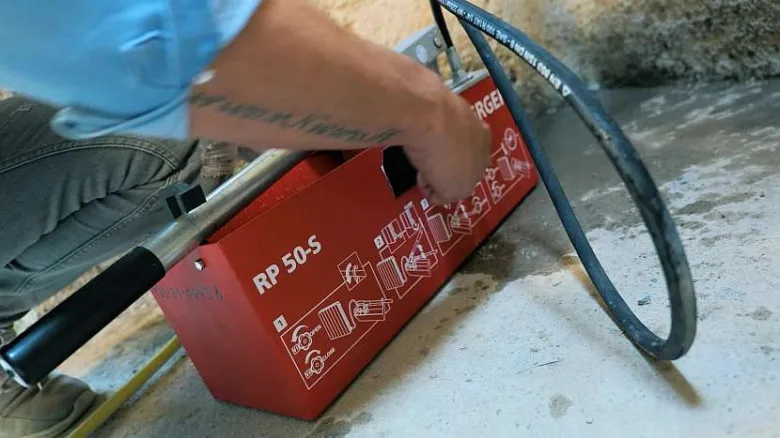

Pro tlakové zkoušky vodovodního potrubí se nejčastěji používá zkušební pumpa, která může být buď hydraulická, nebo ruční. Hydraulická pumpa nabízí přesné nastavení testovacího tlaku a umožňuje bezpečné provedení tlakové zkoušky vody ke kolaudaci i dalších instalací. Každá zkušební pumpa je vybavena manometrem, který měří tlak v potrubí s přesností nezbytnou pro dodržení normy pro tlakové zkoušky potrubí.
Výběr vhodného vybavení závisí na rozsahu práce a požadovaném testovacím tlaku. Pro malé domácí instalace často postačí ruční pumpa, zatímco větší projekty vyžadují robustnější hydraulickou pumpu. Bezpečnost při tlakové zkoušce je zásadní, proto je důležité používat kvalitní vybavení a dodržovat stanovený postup tlakové zkoušky vodovodního potrubí.
- Zkušební pumpa s manometrem pro přesné měření tlaku
- Hydraulická pumpa pro vyšší a stabilní testovací tlak
- Ruční pumpa vhodná pro menší vodovodní instalace
- Další vybavení: uzávěry, ventily a tlakové hadice
Tipy pro úspěšnou tlakovou zkoušku vodovodního potrubí
Připravte vodovodní potrubí na tlakovou zkoušku pečlivým uzavřením všech odboček a kontrolou těsnosti přípojek. Dodržení správného postupu výrazně snižuje riziko netěsností a zajišťuje spolehlivý protokol o tlakové zkoušce.
Jak postupovat při tlakové zkoušce různých materiálů potrubí (plast, měď, ocel)
Při provádění tlakové zkoušky vodovodního potrubí je nezbytné přizpůsobit postup a testovací tlak konkrétnímu materiálu potrubí. Plastové, měděné a ocelové potrubí vyžadují odlišné přístupy, které respektují jejich fyzikální vlastnosti a normy pro tlakové zkoušky potrubí. Dodržení správného postupu a bezpečnostních opatření zajistí spolehlivý výsledek a zabrání poškození instalace.
Jak se liší tlaková zkouška podle materiálu potrubí?
Postupy tlakové zkoušky se liší podle materiálu potrubí – plastové potrubí, měděné potrubí a ocelové potrubí vyžadují specifické přístupy. U plastových potrubí, například PPR, je nutné tlak zvyšovat pomalu, aby nedošlo k deformaci. Měděné potrubí snese vyšší testovací tlak, ale vyžaduje pečlivou kontrolu spoje. Ocelové potrubí zase toleruje nejvyšší testovací tlaky, avšak bezpečnost při tlakové zkoušce je zde nejdůležitější kvůli riziku úniku pod vysokým tlakem.
Jaké jsou doporučené maximální tlaky pro různé materiály potrubí?
Maximální testovací tlak závisí na materiálu a typu instalace. Pro plastové potrubí je doporučený tlak obvykle kolem 10 barů, aby nedošlo k trvalé deformaci. Měděné potrubí snese tlak až 12 barů, což odpovídá standardům pro domácí vodovodní instalace. Ocelové potrubí může být testováno i při tlaku nad 15 barů, podle normy pro tlakové zkoušky potrubí a konkrétního projektu.
| Materiál potrubí | Doporučený maximální testovací tlak | Poznámka |
|---|---|---|
| Plastové potrubí | 10 barů | Pomalejší zvyšování tlaku |
| Měděné potrubí | 12 barů | Kontrola spojů je klíčová |
| Ocelové potrubí | Nad 15 barů | Vyšší bezpečnostní opatření |
Jaké jsou běžné příčiny selhání tlakové zkoušky a jak je řešit
Selhání tlakové zkoušky vodovodního potrubí obvykle způsobují netěsnosti ve spoji nebo poškození materiálu potrubí. Nejčastějšími příčinami jsou špatně utažené nebo nesprávně provedené spoje, vadná těsnění a mechanické poškození během instalace. Při poklesu tlaku během zkoušky je nutné pečlivě prohlédnout všechny spoje a místa zakončení potrubí. Postup tlakové zkoušky vodovodního potrubí a instalace zahrnuje také kontrolu správnosti provedení podle normy pro tlakové zkoušky potrubí, která stanovuje maximální testovací tlak a dobu zkoušky.
Pro opravu potrubí platí základní pravidla:
- Opravit nebo vyměnit netěsné spoje a těsnění
- Odstranit poškozené části potrubí a nahradit je novými segmenty
- Po opravách provést opětovnou tlakovou zkoušku s dodržením bezpečnosti při tlakové zkoušce
- Zaznamenat výsledky do protokolu o tlakové zkoušce, který slouží jako doklad pro kolaudaci
Tip: Na co si dát pozor je nedostatečná kontrola spoje po opravě, která může vést k opakovanému selhání tlakové zkoušky.
Jaká zařízení jsou potřeba pro tlakové zkoušky vodovodního potrubí
Pro správné provedení tlakové zkoušky se používá zkušební pumpa, manometr a uzavírací armatury, které umožňují nastavit a měřit testovací tlak přesně podle normy.
Normy a legislativní požadavky pro tlakové zkoušky vodovodního potrubí
Norma ČSN EN 806-4 stanovuje požadavky na tlakové zkoušky vodovodních instalací, včetně správného postupu tlakové zkoušky vodovodního potrubí a instalace. Tento předpis zajišťuje, že tlaková zkouška PPR i dalších materiálů probíhá podle jednotných kritérií, která potvrzují těsnost a bezpečnost systému. Legislativa v České republice vyžaduje dodržování tlakové zkoušky vody ke kolaudaci, což je nezbytná podmínka pro schválení nové instalace nebo rekonstrukce.
Jaká zařízení jsou potřeba pro tlakové zkoušky vodovodního potrubí
Pro provedení tlakové zkoušky je nutné použít zkušební pumpu, manometr a vhodné armatury pro zajištění testovacího tlaku. Bezpečnost při tlakové zkoušce je zásadní, proto je nutné dodržet přesné parametry a postupy uvedené v normě.
Výhody tlakové zkoušky vodovodního potrubí před uvedením do provozu:
- potvrzení těsnosti a funkčnosti potrubí
- zamezení pozdějším únikům a škodám
- splnění legislativních požadavků pro kolaudaci
- vyhotovení protokolu o tlakové zkoušce jako dokladu o kvalitě instalace
Časté dotazy (FAQ) k tlakové zkoušce vodovodního potrubí a instalace
Otázka: Jak probíhá tlaková zkouška vodovodního potrubí?
Tlaková zkouška vodovodního potrubí začíná napuštěním vody bez vzduchových bublin a odvzdušněním systému. Následně se zvyšuje tlak pomocí zkušební pumpy na hodnotu obvykle kolem 10 barů, která se udržuje po dobu 30 minut až 2 hodin dle normy.
Otázka: Kolik stojí tlaková zkouška vodovodního potrubí?
Cena se pohybuje mezi 3 000 až 8 000 Kč v závislosti na rozsahu instalace a typu potrubí. Vyšší náklady jsou typické u složitějších systémů nebo při použití speciálního vybavení.
Otázka: Jak dlouho trvá tlaková zkouška vodovodního potrubí?
Doba trvání je stanovena normou ČSN EN 806-4 na minimálně 30 minut a maximálně 2 hodiny podle materiálu a velikosti potrubí.
Otázka: Jaká je norma pro tlakové zkoušky vodovodního potrubí?
Platná norma je ČSN EN 806-4, která určuje testovací tlak, dobu zkoušky a bezpečnostní požadavky při provádění tlakových testů.
Otázka: Jak připravit vodovodní potrubí na tlakovou zkoušku?
Před zkouškou ověřte pevnost a těsnost spojů, připravte přívod vody a zajistěte úplné odvzdušnění pomocí ventilu nebo kohoutku.
Otázka: Jaké vybavení je potřeba pro tlakovou zkoušku?
Pro tlakové testy použijte hydraulickou nebo ruční zkušební pumpu, přesný manometr a vhodné hadice pro napouštění a odvzdušnění potrubí.
Otázka: Jak postupovat při tlakové zkoušce plastového potrubí?
U plastového potrubí je doporučen testovací tlak 8 až 10 barů a delší doba udržení tlaku pro spolehlivou detekci netěsností.
Otázka: Co dělat při selhání tlakové zkoušky?
Zjistěte místo úniku, opravte poškozené spoje nebo části a poté proveďte opakovanou zkoušku, aby byla instalace certifikována jako těsná.
Otázka: Jaká bezpečnostní opatření dodržovat při tlakové zkoušce?
Dodržujte ochranu očí a rukou, nepřekračujte maximální povolený tlak a před testem zkontrolujte technický stav zkušebního zařízení.
Otázka: Proč je důležitá tlakově zkouška před kolaudací?
Tlaková zkouška vody ke kolaudaci potvrzuje správnost a těsnost instalace, což je legislativní požadavek pro bezpečné uvedení do provozu.
Otázka: Jak změřit tlak při tlakové zkoušce vodoinstalace?
Tlak se měří manometrem připojeným ke zkušební pumpě, který zaznamenává hodnoty po celou dobu testu pro ověření stability systému.
Otázka: Jak vyplnit protokol o tlakové zkoušce?
Protokol obsahuje datum, jméno provádějící osoby, naměřené hodnoty tlaku, dobu zkoušky a závěr o těsnosti nebo zjištěných závadách. Vzor protokolu o tlakové zkoušce těsnosti odpadního potrubí lze použít jako šablonu.
