Expanzní nádoba v topení vyrovnává tlak způsobený objemovými změnami vody při ohřevu, čímž chrání celý systém před poškozením. Klíčovou součástí je membrána expanzní nádoby, která umožňuje pružné přizpůsobení objemu tekutiny. Správné měření tlaku topení a nastavení expanzní nádoby zajistí bezpečný a efektivní provoz vašeho topného zařízení.
🔍 Nejdůležitější fakta
- Expanzní nádoba vyrovnává tlakové změny způsobené rozpínáním vody o 3-4 % při ohřevu.
- Membrána v expanzní nádobě nesmí být vystavena teplotám vyšším než 70 °C.
- Objem expanzních nádob pro rodinné domy se pohybuje mezi 6 až 30 litry.
- Tlak vzduchu v expanzní nádobě je obvykle o 0,2 baru nižší než dolní mez tlaku vody v systému.
- Správný tlak a údržba prodlužují životnost topného systému a zabraňují poškození komponentů.
Jaký je správný tlak v expanzní nádobě topení
Jaký tlak by měl být v expanzní nádobě topení
Optimální tlak v expanzní nádobě topení je obvykle o 0,2 baru nižší než dolní hranice provozního tlaku vody v topném systému. Například pokud je provozní tlak vody ve vašem topném systému 1,5 baru, tlak v expanzní nádobě by měl být nastaven na přibližně 1,3 baru. Tento rozdíl tlaku mezi plynovou částí a vodní částí expanzní nádoby umožňuje správnou kompenzaci objemových změn vody při jejím zahřívání.
Správné nastavení tlaku v expanzní nádobě zabraňuje poškození topného systému, například nadměrnému namáhání membrány expanzní nádoby nebo úniku vody přes pojistný ventil. Měření tlaku topení by mělo patřit k pravidelné údržbě expanzní nádoby, aby byla zachována bezpečnost a dlouhá životnost zařízení.
| Provozní tlak vody (bar) | Doporučený tlak expanzní nádoby (bar) | Poznámka |
|---|---|---|
| 1,0 | 0,8 | Systémy nízkotlaké |
| 1,5 | 1,3 | Nejčastější domácí topení |
| 2,0 | 1,8 | Vyšší tlak, větší objem |
Proč je důležitý správný tlak v expanzní nádobě topení
Správný tlak v expanzní nádobě zajišťuje, že membrána expanzní nádoby může bezpečně absorbovat roztažnost vody bez rizika prasknutí nebo úniku. Nesprávné dimenzování expanzní nádoby a nesprávné tlakování často vede k častým opravám a snížení efektivity topného systému.
Princip a konstrukce expanzní nádoby

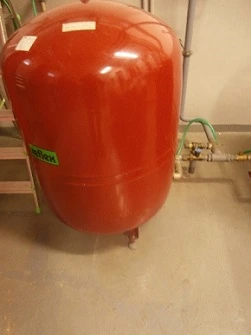

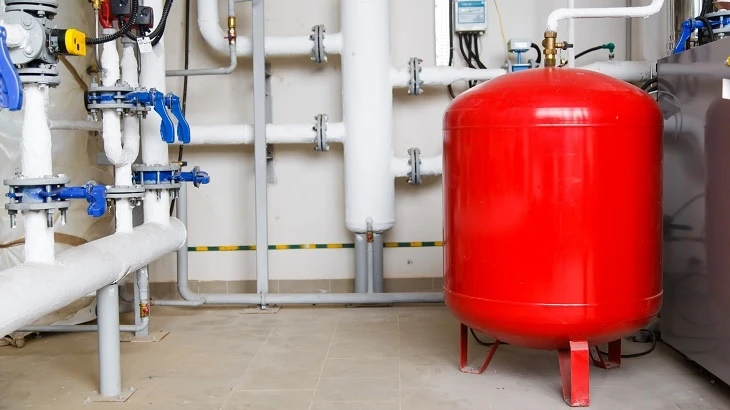

Expanzní nádoba je klíčovou součástí ústředního topení, která vyrovnává tlak vznikající změnou objemu vody při jejím ohřevu. Funguje jako tlaková nádoba rozdělená membránou na dvě části – plynovou a vodní. Následující podsekce popisují její konstrukci, materiály membrány a princip tlakového vyrovnání.
Materiály membrány a jejich vliv na životnost
Membrána expanzní nádoby je obvykle vyrobena z pryže nebo speciálních syntetických materiálů, které snesou teploty do 70 °C. Tento limit je kritický, protože vyšší teploty membránu poškozují a zkracují životnost celé nádoby. Kvalita materiálu přímo ovlivňuje odolnost proti mechanickému namáhání a chemickým vlivům v topném systému.
- Pryžové membrány nabízejí dobrou pružnost a odolnost proti proražení
- Syntetické materiály zajišťují delší životnost i při častých změnách tlaku a teploty
- Při údržbě expanzní nádoby je nutné kontrolovat stav membrány, protože její porucha vede ke ztrátě funkce celé nádoby
Jak funguje expanzní nádoba v topném systému a jaký je tlak
Princip expanzní nádoby spočívá v kompenzaci objemové změny vody, která se při ohřevu rozpíná cca o 3-4 %. Membrána odděluje vodní část od plynové, ve které je stlačený dusík. Tento plyn působí jako pružina, která vyrovnává tlak expanzní nádoby. Správný tlak v plynové komoře je klíčový pro efektivní funkci a zabezpečení celého topného systému.
Jak a kdy tlakovat expanzní nádobu v topení
Tlakování expanzní nádoby se provádí pravidelně podle provozních podmínek a typu topení, obvykle jednou za rok při údržbě. Správné dimenzování expanzní nádoby a měření tlaku topení pomáhají určit optimální hodnotu tlaku v plynové části. Při poklesu tlaku pod doporučenou hodnotu je nutné doplnit dusík pomocí speciálního manometru a pumpičky, čímž se zabrání poškození membrány a ztrátě funkce nádoby.
Jak měřit a nastavovat tlak v expanzní nádobě
Správné měření a nastavení tlaku v expanzní nádobě jsou klíčové pro bezproblémový chod topného systému a prodloužení životnosti jeho komponent. Následující návod vám ukáže, jak postupovat při kontrole a tlakování expanzní nádoby ústředního topení.
Jak změřit tlak v expanzní nádobě topení
Tlak v expanzní nádobě se měří na ventilu Schrader, který je obdobou ventilu na kolech automobilu. Nejvhodnější je měření provádět při studeném stavu topného systému, kdy je tlak vody nejnižší. Pomocí manometru přiloženého na ventil Schrader změříte aktuální hodnotu tlaku expanzní nádoby.
Jak správně tlakovat expanzní nádobu krok za krokem
Pro správné tlakování expanzní nádoby postupujte přesně podle následujícího postupu:
- Odpojení nádoby – vypněte topení a odpojte expanzní nádobu od systému, aby na ní nebyl tlak vody.
- Měření tlaku – změřte tlak vzduchu v membráně expanzní nádoby na ventilu Schrader.
- Nastavení tlaku – doplňte nebo uvolněte vzduch tak, aby byl tlak o 0,2 baru nižší než minimální tlak vody v topném systému (obvykle kolem 1,0-1,5 baru).
- Připojení nádoby – znovu připojte expanzní nádobu k topení a zapněte systém.
Pravidelná údržba expanzní nádoby a kontrola tlaku minimálně jednou ročně předejde problémům s přetlakem a poškozením membrány či dalších částí.
Tip: Častou chybou je ignorování poklesu tlaku v expanzní nádobě, což může vést k častému vypouštění vody ze systému a snížení efektivity topení.
Údržba a dopady nesprávného tlaku v expanzní nádobě
Údržba expanzní nádoby je nezbytná pro zachování správné funkce topného systému a prevenci jeho poškození. Nesprávný tlak plynu v expanzní nádobě často způsobuje poškození membrány, což vede ke ztrátě vzduchu a snížení efektivního objemu nádoby. Takové poruchy vyvolávají kolísání tlaku v systému, nadměrné spínání čerpadla a zvýšenou hlučnost, které výrazně zkracují životnost čerpadla i dalších komponentů.
Příznaky nesprávného tlaku v expanzní nádobě
Mezi hlavní příznaky nesprávného tlaku patří nepravidelné kolísání provozního tlaku topení, časté zapínání a vypínání oběhového čerpadla a hlučné provozní zvuky. Poškozená membrána způsobuje únik dusíku z plynové části nádoby, což snižuje její schopnost vyrovnávat tlakové změny vznikající při roztažnosti vody (3-4 % nárůst objemu při ohřevu). Tento stav vede k přetížení čerpadla a může vyvolat i aktivaci pojistného ventilu, což znamená únik vody a riziko poškození topného systému.
Moderní metody monitoringu a automatizace údržby
Pokročilé topné systémy často využívají tlakové senzory integrované přímo na expanzní nádobě, které umožňují nepřetržité sledování tlaku plynu i vody. Automatizované systémy upozorní na pokles tlaku pod nastavenou hranici, obvykle o 0,2 baru nižší než minimální provozní tlak vody (např. tlak v systému 1,5 baru → tlak v nádobě 1,3 baru). Díky tomu lze včas provést tlakování expanzní nádoby bez nutnosti manuální kontroly, což minimalizuje riziko poškození membrány a prodlužuje životnost celého systému.
- Kontrolovat tlak expanzní nádoby minimálně 1× ročně, ideálně častěji (čtvrtletně)
- Měřit tlak plynu na ventilu Schrader po odpojení nádoby od systému a vypuštění vody
- Nastavit tlak plynu o 0,2 baru nižší než dolní mez provozního tlaku topení
- Pravidelně kontrolovat stav membrány a objem expanzní nádoby
- Využívat tlakové senzory a automatizované systémy pro kontinuální monitoring a včasné zásahy
Tip: Častou chybou je nastavení tlaku v expanzní nádobě na hodnotu rovnou nebo vyšší než tlak vody v systému, což zhoršuje schopnost nádoby vyrovnávat tlakové změny a vede k rychlejšímu opotřebení membrány a čerpadla.
Pro koho se údržba hodí: Pravidelná kontrola tlaku je nezbytná u všech moderních uzavřených topných systémů, zejména u rodinných domů s kotli a oběhovými čerpadly. U starších otevřených systémů je třeba sledovat hladinu vody a tlak podle výšky hladiny, kde tlak odpovídá přibližně 0,1 baru na 1 metr výšky vodního sloupce.
Pro koho údržba není prioritou: U jednoduchých otevřených systémů bez expanzní nádoby, kde tlak reguluje výška hladiny vody, není tlakování expanzní nádoby relevantní. Takové systémy však vyžadují pravidelnou kontrolu hladiny vody a její doplňování.
Výpočet a dimenzování expanzní nádoby
Dimenzování expanzní nádoby závisí především na objemu vody v topném systému a na výkonu kotle. Pro rodinné domy se běžně používají expanzní nádoby o objemu od 6 do 30 litrů. Správně dimenzovaná expanzní nádoba zajistí vyrovnání tlaku expanzní nádoby při ohřevu vody a zabrání tak přetlakům, které by mohly poškodit topný systém nebo membránu expanzní nádoby.
Objem expanzní nádoby se proto volí tak, aby odpovídal celkovému objemu vody v topení, který se často odhaduje podle výkonu kotle a velikosti domu. Při výběru je vhodné počítat s rezervou pro bezpečný provoz a pravidelnou údržbu expanzní nádoby. Pro přesný výpočet dimenzování expanzní nádoby doporučuji konzultaci s odborníkem, který zohlední konkrétní parametry vašeho topného systému.
| Výkon kotle (kW) | Objem vody v systému (l) | Doporučený objem expanzní nádoby (l) |
|---|---|---|
| Do 15 | 50-100 | 6-12 |
| 15-25 | 100-150 | 12-18 |
| Nad 25 | 150-250 | 18-30 |
Jak správně nastavit tlak v expanzní nádobě ústředního topení
Při nastavení tlaku expanzní nádoby je klíčové změřit tlak topení ve studeném stavu a upravit jej podle doporučení výrobce. Správný tlak zajišťuje, že membrána expanzní nádoby bude dostatečně kompenzovat změny objemu vody bez vzniku přetlaků. Jak zkontrolovat tlak v expanzní nádobě topného systému, je součástí pravidelné údržby expanzní nádoby a významně přispívá k bezpečnému a efektivnímu provozu celého topení.
Časté dotazy k tlaku a expanzní nádobě v topení
FAQ k tlaku a expanzní nádobě v topení
Otázka: Jaký má být tlak v expanzní nádobě topení?
Tlak by měl být asi o 0,2 baru nižší než dolní mez provozního tlaku vody, například 1,3 baru při tlaku vody 1,5 baru.
Otázka: Jak správně změřit tlak v expanzní nádobě?
Pomocí manometru na ventilu Schrader změřte tlak při studeném systému, ideálně jednou ročně.
Otázka: Kdy je potřeba tlakovat expanzní nádobu?
Tlakujte expanzní nádobu, pokud je tlak o více než 0,2 baru nižší než provozní tlak systému, nebo pokud systém kolísá.
Otázka: Co způsobí nesprávný tlak v expanzní nádobě?
Nesprávný tlak vede k hlučnosti, častému spínání čerpadla a může poškodit další komponenty topení.
Otázka: Jaký je princip fungování expanzní nádoby?
Membrána v nádobě vyrovnává tlak změnou objemu vody o 3-4 % při ohřevu a kompenzuje jej stlačeným plynem.
Otázka: Jaký objem expanzní nádoby je vhodný pro rodinný dům?
Pro rodinné domy se doporučují nádoby s objemem 6 až 30 litrů podle velikosti systému.
Otázka: Jak často kontrolovat tlak expanzní nádoby?
Doporučuje se kontrola tlaku minimálně jednou ročně, některé zdroje doporučují i čtvrtletní kontroly.
Otázka: Jak materiály membrány ovlivňují životnost nádoby?
Pryž má střední životnost, syntetické materiály jsou odolnější a prodlužují životnost expanzní nádoby.
Otázka: Kde je nejlepší umístit expanzní nádobu v topném systému?
Obvykle se umisťuje na vratné potrubí mezi kotlem a čerpadlem pro optimální tlakování.
Otázka: Jaké moderní metody pomáhají při údržbě expanzních nádob?
Senzory tlaku a automatické hlášení poruch umožňují průběžný monitoring a včasné zásahy bez manuální kontroly.
Otázka: Jak vypočítat potřebný objem expanzní nádoby pro konkrétní topný systém?
Objem se vypočítá podle objemu vody v systému a maximálního nárůstu teploty, obvykle s koeficientem 0,03-0,05 násobeným objemem vody.
Otázka: Jaký tlak by měl být v expanzní nádobě při studeném stavu topení?
Správný tlak je o 0,2 až 0,3 bar vyšší než tlak topného systému, typicky kolem 1,0 až 1,5 bar.
Otázka: Jak postupovat při tlakování expanzní nádoby krok za krokem?
- Vypněte topení 2. Uzavřete přívod vody 3. Otevřete ventil na expanzní nádobě 4. Změřte a doplňte tlak na 1,2 bar 5. Zkontrolujte těsnost 6. Spusťte systém.
Otázka: Jak ovlivňuje nesprávný tlak expanzní nádoby životnost topného systému?
Nesprávný tlak způsobuje časté vypínání čerpadla a poškození komponentů, což zkracuje životnost systému až o 30 %.
Otázka: Jaké jsou hlavní části expanzní nádoby a jejich funkce?
Expanzní nádoba obsahuje kovový plášť, pryžovou membránu a vzduchovou komoru, která vyrovnává tlak změnou objemu vody.
Návod na regulaci tlaku v expanzní nádobě topení
Pro správné nastavení tlaku expanzní nádoby je klíčové nejprve změřit aktuální tlak manometrem na ventilu Schrader. Pokud je tlak nižší než doporučená hodnota o 0,2 baru, použijte kompresor nebo pumpičku na doplnění vzduchu. Po doplnění je nutné zkontrolovat těsnost membrány a celého systému, aby nedocházelo k únikům.
Jak kontrolovat a doplňovat tlak v expanzní nádobě topení
Kontrola tlaku by měla probíhat při studeném systému, ideálně jednou ročně. Pokud tlak klesne pod doporučenou hodnotu, tlakujte expanzní nádobu podle výše uvedeného postupu. Při pravidelné údržbě se vyhnete problémům s kolísáním tlaku nebo hlučností.
Jaké jsou příznaky nesprávného tlaku v expanzní nádobě topení
Mezi hlavní příznaky patří časté spínání čerpadla, hlučnost v potrubí, kolísání tlaku v systému a občasné úniky vody. Tyto symptomy signalizují potřebu měření a případné tlakování expanzní nádoby, aby bylo zajištěno plynulé a efektivní fungování topení.
