Expanzní nádoba reguluje přetlak v topném systému tím, že vyrovnává objem vody při jejím ohřevu. Správné tlakování expanzní nádoby zajišťuje bezpečný a efektivní provoz kotle, proto je montáž a údržba klíčová pro dlouhou životnost celého systému.
📝 Ve zkratce
- Expanzní nádoba vyrovnává tlak vody v topném systému při jejím zahřívání pomocí vzduchové membrány.
- Standardní výrobní tlak vzduchu v expanzní nádobě je 1-1,2 bar, ale musí být nastaven podle konkrétního systému.
- Velikost expanzní nádoby se volí podle objemu vody v topné soustavě, běžné jsou nádoby 5-12 litrů pro plynové kotle.
- Montáž expanzní nádoby se provádí na vratné potrubí topení pomocí závitu 3/8″ až 1″ s nezbytným pojistným ventilem.
- Údržba zahrnuje kontrolu tlaku vzduchu alespoň jednou ročně a tlak nesmí překročit 70 °C, aby nedošlo k poškození membrány.
Jak expanzní nádoba funguje ve vytápěcím systému
Jak funguje expanzní nádoba u kotle a jaká je její funkce v topném systému, spočívá ve vyrovnávání tlaku vody během jejího zahřívání. Expanzní nádoba obsahuje membránu, která odděluje vodu od vzduchu. Při zahřívání vody v topném systému se její objem zvětšuje přibližně o 3-5 % při teplotách do 70 °C, což způsobuje nárůst tlaku. Vzduchová část nádoby se stlačuje, čímž se tlak v topném systému udržuje v bezpečných mezích. Tento mechanismus zabraňuje poškození kotle, potrubí a pojistného ventilu způsobené přetlaky.
Jak expanzní nádoba vyrovnává tlak v topném systému
Expanzní nádoba je rozdělena pružnou membránou na dvě části – vodní, napojenou na topný systém, a plynovou, naplněnou vzduchem nebo inertním plynem. Při zahřívání vody v topném systému se její objem zvětšuje a tlačí na membránu, která stlačuje vzduchový prostor. Tento proces umožňuje pohlcení zvýšeného objemu vody bez výrazného nárůstu tlaku v soustavě. Tlak vzduchu v expanzní nádobě se nastavuje na hodnotu o 0,2 baru nižší než minimální tlak, při kterém spíná oběhové čerpadlo, obvykle mezi 1,0 a 1,2 bar. Díky tomu se udržuje tlak v topném systému v rozmezí 1,5 až 3 bary, což zabraňuje nadměrnému zatížení kotle a potrubí.
Tip: Častou chybou je nastavení tlaku vzduchu v expanzní nádobě na hodnotu vyšší než tlak vody v systému, což vede k častému spínání čerpadla a rychlejšímu opotřebení komponent.
Jaká je maximální teplota pro provoz expanzní nádoby
Membrána expanzní nádoby je vyrobena z materiálů odolných vůči teplotám do 70 °C. Překročení této teploty může způsobit její degradaci a následné selhání nádoby. Proto je nezbytné, aby teplota vody v topném systému nepřesahovala tuto hranici, což je běžné při správně nastaveném termostatu a regulaci kotle. Pravidelná kontrola a správné tlakování expanzní nádoby prodlužují její životnost a minimalizují riziko poruchy, která by mohla vést k poškození kotle nebo úniku vody.
Odborná rada: Expanzní nádoba je vhodná pro uzavřené topné systémy s tlakem do 3 barů a objemem vody odpovídajícím velikosti nádoby. Pro systémy s vyššími tlaky nebo neuzavřené topné soustavy se používají jiné typy expanzních nádob nebo otevřené systémy, které však vyžadují odlišnou údržbu a bezpečnostní opatření.
Jak vybrat správnou velikost expanzní nádoby ke kotli
Velikost expanzní nádoby ke kotli určuje efektivitu a bezpečnost topného systému. Správný výběr závisí především na objemu vody v topné soustavě, výkonu kotle a statické výšce instalace. V této sekci najdete praktický návod, jak zvolit správnou velikost nádoby a jak ji správně umístit.
Jak vypočítat správnou velikost expanzní nádoby
Velikost expanzní nádoby se stanovuje podle objemu vody v topné soustavě a expanzního koeficientu vody při zahřátí. U běžných plynových kotlů se objem topné vody pohybuje v rozmezí, pro které se používají expanzní nádoby o kapacitě 5 až 12 litrů. Například pro systém s objemem vody kolem 100 litrů je vhodná nádoba o objemu 6-8 litrů. Membrána expanzní nádoby umožňuje vyrovnání tlaku vznikajícího ohřevem vody, čímž se zabraňuje poškození kotle a pojistného ventilu. Správný tlak v expanzní nádobě se nastavuje tlakování na hodnotu přibližně 0,2 MPa (2 bary), což odpovídá běžnému provoznímu tlaku v topení.
| Faktor | Popis | Doporučený objem nádoby |
|---|---|---|
| Objem vody v systému | Množství vody v topném okruhu | 5-12 litrů |
| Typ kotle | Plynový, elektrický či jiný typ | Podle výkonu kotle |
| Statická výška | Vzdálenost od kotle k nejvyššímu bodu systému | Zohledňuje tlakování |
Kam umístit expanzní nádobu u kotle
Montáž expanzní nádoby se provádí na vratné potrubí topného systému, kde je tlak v topení nejnižší. Toto umístění zajišťuje optimální funkci membrány expanzní nádoby a efektivní vyrovnání tlakových změn. Expanzní nádoba by měla být instalována co nejblíže kotli, aby nedocházelo ke zbytečným tlakových ztrátám. Při montáži je nezbytné zkontrolovat, že nádoba je pevně uchycena a přístupná pro údržbu, včetně pravidelného tlakování expanzní nádoby a kontroly stavu membrány. Nesprávné umístění může vést k častým poruchám a snížení životnosti kotle.
Tip: Častá chyba je instalace expanzní nádoby na přívodní potrubí, kde je tlak vyšší, což zhoršuje její funkci a může poškodit membránu. Pro koho se to hodí: tento způsob výběru a montáže je ideální pro rodinné domy s plynovými kotli; pro složitější systémy s větším objemem vody se doporučuje konzultace s odborníkem.
Jak správně natlakovat expanzní nádobu
Tlakování expanzní nádoby je klíčové pro správnou funkci topného systému a prevenci poškození kotle. Správný tlak v expanzní nádobě by měl být nastaven na hodnotu 1 až 1,2 baru, což odpovídá tlaku vody v topení v klidovém stavu. Tlak vzduchu v nádobě měříte pomocí tlakomeru, který přiložíte na ventilek expanzní nádoby po odšroubování krytky.
Postup tlakového nastavení expanzní nádoby:
- Připravte nářadí – zajistěte manometr s adaptérem na ventilek a pumpičku na dofouknutí vzduchu.
- Odšroubujte krytku ventilku – tím zpřístupníte vstup pro měření a dofouknutí vzduchu.
- Změřte tlak vzduchu – tlakoměr ukáže aktuální hodnotu, která by měla být mezi 1 a 1,2 bar.
- Dofoukněte vzduch – pokud je tlak nízký, použijte pumpičku a postupně zvyšujte tlak na požadovanou hodnotu.
- Zkontrolujte tlak po dofouknutí – ujistěte se, že tlak neklesá, což by mohlo naznačovat poškození membrány expanzní nádoby.
- Uzavřete ventilek a nasaďte krytku – zajistíte tak těsnost a ochranu proti nečistotám.
Tip: Častou chybou je příliš vysoký tlak vzduchu, který může způsobit nesprávnou funkci expanzní nádoby a zvýšené zatížení pojistného ventilu. Provádějte pravidelnou údržbu expanzní nádoby, zejména po výměně nebo montáži expanzní nádoby u kotle, aby tlak zůstal v optimálním rozmezí.
Správné tlakování expanzní nádoby v topení zajistí dlouhodobou ochranu kotle a stabilní tlak v topném systému bez nežádoucích výkyvů.
Jak a kde se montuje expanzní nádoba ke kotli
Expanzní nádoba se montuje výhradně na vratné potrubí topného systému, kde vyrovnává tlak vznikající při ohřevu vody. Pro správnou instalaci je nutné použít odpovídající závit o velikosti 3/8″ až 1″, který zaručí pevné a těsné připojení. Montáž expanzní nádoby vždy doplňuje pojistný ventil, jenž chrání celý topný systém před přetlakem a možným poškozením kotle.
Postup montáže expanzní nádoby k topnému kotli zahrnuje:
- Výběr vhodného místa na vratném potrubí, kde tlakování expanzní nádoby proběhne efektivně
- Připojení expanzní nádoby přes standardizovaný závit podle velikosti systému
- Instalaci pojistného ventilu v bezprostřední blízkosti nádoby pro zvýšení bezpečnosti
- Kontrolu správného tlaku v expanzní nádobě podle doporučení výrobce ke kotli
Správná montáž a údržba expanzní nádoby s funkční membránou výrazně prodlužuje životnost topení a zabraňuje častým poruchám. Na co si dát pozor: často se podceňuje role pojistného ventilu, jeho absence může vést k poškození kotle.
Jak se montuje expanzní nádoba ke kotli
Při montáži dodržujte přesný postup upevnění na vratné potrubí a zajistěte pevné těsnění závitu. Tlakování expanzní nádoby je třeba nastavit podle typu a výkonu kotle, což zajistí stabilní tlak v topení a správnou funkci celé soustavy.
Údržba a kontrola expanzní nádoby
Údržba expanzní nádoby patří k základním krokům pro správnou funkci topného systému a prodloužení životnosti kotle. Základem je pravidelná kontrola tlaku v expanzní nádobě, kterou doporučuji provádět minimálně jednou ročně. Správný tlak v expanzní nádobě by měl odpovídat tlaku v topení, obvykle kolem 1,0 až 1,5 baru, a nesmí překročit teplotu 70 °C, aby nedošlo k poškození membrány expanzní nádoby.
Jak natlakovat expanzní nádobu
- Odpojte expanzní nádobu od systému a pomocí manometru změřte aktuální tlak.
- Pomocí pumpičky doplňte vzduch, dokud nedosáhnete doporučeného tlaku.
- Při montáži expanzní nádoby dbejte na správné umístění a připojení podle návodu.
- Po tlakování zkontrolujte, zda nedochází k únikům vody nebo vzduchu.
Pravidelná údržba expanzní nádoby významně snižuje riziko poškození kotle a nutnosti výměny expanzní nádoby v topném systému jak na to. Nedostatečná péče vede často k protržení membrány a následným poruchám systému. Proto doporučuji věnovat pozornost pravidelné kontrole tlaku a správnému tlakování expanzní nádoby.
Dopady nesprávného tlaku a poruchy expanzní nádoby
Nesprávný tlak v expanzní nádobě přímo ovlivňuje stabilitu a bezpečnost topného systému. Při podtlaku nebo přetlaku dochází k častému spínání oběhového čerpadla, které může dosahovat až 30 spínání za hodinu, což výrazně zvyšuje opotřebení čerpadla i kotle. Kolísání tlaku vody v systému přesahující 0,3 baru způsobuje hlučnost a vibrace v potrubí, které zkracují životnost armatur a kotle. Proto je nezbytné udržovat tlak expanzní nádoby v doporučeném rozmezí 1,0 až 1,2 baru před napojením na topný systém a pravidelně jej kontrolovat.

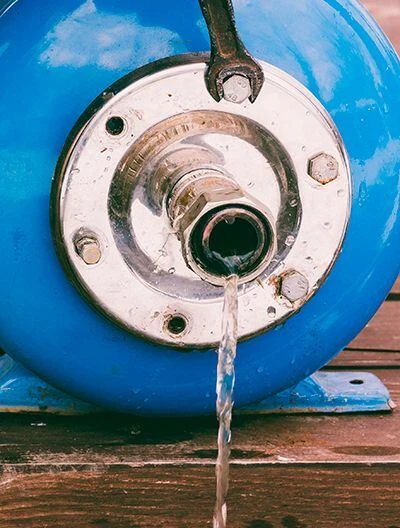

Jak poznat poruchu expanzní nádoby
Porucha expanzní nádoby se projevuje rapidním poklesem tlaku vzduchu pod 0,8 baru, což vede k nevyrovnanému tlaku vody v systému. Typickým příznakem je zvýšená frekvence spínání čerpadla nad 20 cyklů za hodinu a hlasitější provoz topení způsobený kavitačními jevy. Dalším signálem je viditelné kolísání tlaku na manometru během provozu nebo opakované úniky vody z pojistného ventilu. Tyto příznaky indikují poškození membrány nebo únik vzduchu z expanzní nádoby.
Kdy je potřeba vyměnit expanzní nádobu
Výměna expanzní nádoby je nezbytná při trvalém narušení membrány, které způsobuje ztrátu vzduchové náplně a nemožnost udržet tlak v rozmezí 1,0 až 1,2 baru. Pokud tlakování nelze stabilizovat ani po dofouknutí vzduchu, dochází k nevratnému poškození nádoby a riziku přetlaku v systému. Také při korozi nebo mechanickém poškození ocelového pláště je výměna nezbytná. Provoz s vadnou expanzní nádobou zvyšuje riziko poškození kotle a úniku vody přes pojistný ventil, což může vést k havárii topného systému.
Tip: Častou chybou je nastavení tlaku expanzní nádoby příliš nízko, například pod 0,8 baru, což způsobuje časté spínání čerpadla a rychlé opotřebení systému. Pro správnou funkci je tlak vzduchu v expanzní nádobě třeba nastavit přibližně o 0,2 baru nižší než tlak, při kterém spíná čerpadlo. Tento postup zajistí optimální vyrovnání objemu vody a ochranu kotle.
Pro koho se to hodí vs pro koho NE: Expanzní nádoba s přesně nastaveným tlakem je vhodná pro všechny moderní uzavřené topné systémy s plynovými kotli a oběhovými čerpadly. Naopak v otevřených systémech nebo starších instalacích bez pojistného ventilu není její použití vhodné, protože tlakování a bezpečnostní parametry se liší a vyžadují jiné řešení.
Časté dotazy
Jak často se má kontrolovat tlak v expanzní nádobě?
Minimálně 1× ročně, ideálně i častěji, například 1× za 3 měsíce podle provozních podmínek.
Jaký je správný tlak vzduchu v expanzní nádobě?
Standardně 1-1,2 bar při výrobě, ale při montáži se upravuje podle tlaku vody v topném systému.
Kam se montuje expanzní nádoba v topném systému?
Na vratné potrubí topného systému, připojení pomocí závitu o velikosti 3/8″ až 1″.
Co se stane, když je tlak v expanzní nádobě příliš nízký?
Čerpadlo začne často spínat, tlak v systému kolísá a může dojít k poškození kotle.
Jak poznám, že expanzní nádoba je vadná?
Rychlý pokles tlaku vzduchu, časté spínání čerpadla a zvýšená hlučnost topení jsou typické příznaky.
Je možné natlakovat expanzní nádobu doma bez odborníka?
Ano, pomocí tlakoměru a pumpičky lze tlak nastavit, ale při pochybnostech je lepší kontaktovat odborníka.
Jaká je životnost expanzní nádoby?
Při správné údržbě a tlakovém nastavení může vydržet několik let, obvykle 5-10 let.
Je nutný pojistný ventil u expanzní nádoby?
Ano, v uzavřených topných systémech je pojistný ventil nezbytný pro ochranu proti přetlaku.
Jak se provádí výměna expanzní nádoby?
Odpojí se stávající nádoba, vypustí voda, odstraní poškozená nádoba a namontuje nová s nastavením správného tlaku.
Lze automatizovat kontrolu tlaku v expanzní nádobě?
Ano, existují systémy pro automatické monitorování a doplňování tlaku, které zvyšují bezpečnost a komfort provozu.
Jak vybrat správnou velikost expanzní nádoby ke kotli?
Velikost expanzní nádoby by měla odpovídat objemu topného systému; obvykle se volí nádoba o objemu 10 % celkového objemu vody v systému.
Jak správně natlakovat expanzní nádobu před montáží?
Tlak v expanzní nádobě nastavte na hodnotu o 0,2 bar nižší než je tlak naplnění topného systému, obvykle kolem 1,0 až 1,5 bar.
