Správné zapojení svodiče přepětí a přepěťové ochrany je klíčové pro bezpečnost elektroinstalace a ochranu zařízení před škodlivými přepětími. Dodržení schématu zapojení podle typu sítě a normy ČSN zajistí spolehlivou funkci svodičů T1 a T2, a to i v rozvaděči či při instalaci přepěťové ochrany fotovoltaických elektráren (FVE). Neodborné zapojení může vést k selhání ochrany a zvýšenému riziku poškození zařízení.
Hlavní poznatky
- Svodiče přepětí se zapojují odlišně podle typu elektrické sítě TN, TT a IT s konkrétními konfiguracemi CT1 a CT2.
- Konfigurace CT1 je v sítích TN-C povinná dle ČSN 33 2000-5-534, zapojuje se mezi pracovní vodiče a vodič PEN.
- Typy přepěťových ochran T1, T2 a T3 mají různé ochranné úrovně od 1,5 kV do 4 kV a liší se umístěním v rozvodu.
- V sítích IT se svodič přepětí zapojuje mezi vodiče L a N, nikdy mezi L a PE, aby se zabránilo škodám na měničích.
- Při instalaci přepěťové ochrany za proudový chránič je důležité použít konfiguraci CT2, aby nedocházelo k jeho nechtěnému vybavení.
Základní principy zapojení svodiče přepětí podle typu elektrické sítě
Svodič přepětí se zapojuje podle typu elektrické sítě, aby zajistil efektivní ochranu a splnil normu ČSN 33 2000-5-534. V sítích TN-C se používá konfigurace CT1 (3+0), kde je ochrana vedena mezi pracovními vodiči a vodičem PEN. V sítích TN-S lze aplikovat konfiguraci CT1 (4+0) nebo CT2 (3+1) s galvanickým oddělením vodičů N a PE, zatímco v sítích IT se svodič přepětí zapojuje výhradně mezi vodiče L a N.
Zapojení svodiče přepětí v síti TN-C
V elektrické síti TN-C je svodič přepětí zapojen mezi tři pracovní vodiče L1, L2, L3 a společný vodič PEN, který plní funkci ochranného i nulového vodiče. Používá se konfigurace CT1, označovaná jako 3+0, kdy nejsou samostatné vodiče PE a N, ale jeden vodič PEN. Toto zapojení odpovídá schématu přepěťové ochrany TN-C a je vyžadováno normou ČSN 33 2000-5-534 pro zajištění bezpečného odvedení přepětí. Správné zapojení svodiče přepětí v rozvaděči v této konfiguraci chrání elektrickou síť před přepětím způsobeným vnějšími vlivy i vnitřními poruchami.
Zapojení svodiče přepětí v síti TN-S
V sítích TN-S jsou pracovním vodičem L, nulovým vodičem N a samostatným ochranným vodičem PE. Pro zapojení svodiče přepětí se používají dvě konfigurace – CT1 (4+0), kde je ochrana vedena mezi všemi čtyřmi vodiči L1, L2, L3 a PE, nebo CT2 (3+1), která zahrnuje galvanické oddělení mezi vodiči N a PE. Konfigurace CT2 výrazně snižuje riziko nechtěného sepnutí proudového chrániče při vybavení svodiče přepětí typu T1+T2. Proto je CT2 preferovaná v moderních instalacích, například i při zapojení přepěťové ochrany FVE (fotovoltaické elektrárny). Správné zapojení svodiče přepětí v této síti je klíčové pro bezpečnost elektroinstalace a splnění normy ČSN 33 2000-5-534.
Zapojení svodiče přepětí v síti IT
V elektrické síti IT se svodič přepětí zapojuje výhradně mezi pracovní vodič L a nulový vodič N. Vodič PE zde není použit jako ochranný bod pro svodič přepětí, protože v síti IT není přímé spojení s ochranným potenciálem země. Toto zapojení minimalizuje riziko poškození měničů a snižuje nebezpečí úrazu elektrickým proudem. Pro správnou funkci přepěťové ochrany v síti IT je tedy nutné respektovat toto pravidlo a vyhnout se připojení svodiče mezi L a PE.
| Konfigurace | Popis | Použití | Vodiče zapojené do svodiče přepětí |
|---|---|---|---|
| CT1 (3+0) | Ochrana mezi L1, L2, L3 a PEN | Síť TN-C | L1, L2, L3, PEN |
| CT1 (4+0) | Ochrana mezi L1, L2, L3 a PE | Síť TN-S | L1, L2, L3, PE |
| CT2 (3+1) | Galvanické oddělení N a PE, ochrana mezi L1, L2, L3 a PE | Síť TN-S | L1, L2, L3, PE (N oddělen) |
Tip: Při instalaci přepěťové ochrany vždy ověřte, zda konfigurace odpovídá typu vaší elektrické sítě a zda je dodržena norma ČSN 33 2000-5-534. Častou chybou je nesprávné připojení vodiče PEN nebo záměna vodiče N a PE, což může způsobit selhání ochrany nebo nechtěné vybavení proudového chrániče.
Jak se správně zapojuje svodič přepětí
Správné způsoby zapojení svodiče přepětí závisí na typu sítě a použité konfiguraci. Svodič přepětí typu 1 a 2 se obvykle kombinuje v rámci schématu zapojení přepěťové ochrany FVE nebo domácí elektroinstalace. V síti TN-C je svodič přepětí typu 1 připojen mezi L a PEN, zatímco v sítích TN-S je vhodné použít svodič typu 1+2 s galvanickým oddělením N a PE (konfigurace CT2), aby se minimalizovalo riziko provozních poruch a zvýšila bezpečnost celého rozvaděče.
Dodržení správného schématu zapojení přepěťové ochrany a volba vhodné konfigurace CT1 nebo CT2 výrazně ovlivňuje spolehlivost ochrany a bezpečnost elektroinstalace.
Typy přepěťových ochran a jejich správné zapojení podle normy
Typy přepěťových ochran se liší podle ochranné úrovně a vhodného umístění v elektrické instalaci. Správné zapojení svodiče přepětí je klíčové pro efektivní ochranu elektrických zařízení a splnění normy ČSN 33 2000-5-53.
Přepěťová ochrana typu T1
Přepěťová ochrana T1 představuje bleskovou ochranu s ochrannou úrovní do 4 kV. Tyto svodiče přepětí se instalují v hlavním rozvodu, kde jsou schopné odbavit vysoké impulzy přepětí vznikající při zásahu blesku do elektrické sítě. Zapojení svodiče přepětí T1 v rozvaděči musí respektovat schéma zapojení přepěťové ochrany a pravidla pro bezpečnost elektroinstalace, zejména v systémech TN-C. Správné umístění v hlavním rozvodu zajišťuje maximální ochranu celé instalace.
Přepěťová ochrana typu T2
Svodiče přepětí T2 mají ochrannou úroveň do 2,5 kV a jejich úkolem je chránit zařízení v podružných rozvodech před přepětím vznikajícím uvnitř budovy nebo přenášeným z hlavního rozvodu. Zapojení svodiče přepětí T2 v rozvaděči se často kombinuje s T1, což umožňuje efektivní ochranu na více úrovních instalace. Použití T2 je nezbytné pro zajištění stability a bezpečnosti elektroinstalace v domácnostech a komerčních objektech.
Přepěťová ochrana typu T3 a kombinované svodiče T1+T2
Přepěťová ochrana T3 slouží jako přístrojová ochrana s ochrannou úrovní do 1,5 kV, instalovaná přímo před citlivými koncovými zařízeními. Kombinované svodiče T1+T2 kombinují vlastnosti obou typů s ochrannou úrovní do 2,5 kV a často se používají v hlavním rozvodu i ve fotovoltaických elektrárnách (FVE). Konfigurace CT1 a CT2 u těchto svodičů umožňuje komplexní ochranu celé elektrické sítě.
| Typ přepěťové ochrany | Ochranná úroveň (kV) | Umístění v elektrické instalaci |
|---|---|---|
| T1 | do 4,0 | Hlavní rozvod (blesková ochrana) |
| T2 | do 2,5 | Podružný rozvod |
| T3 | do 1,5 | Před koncovým zařízením (přístrojová ochrana) |
| Kombinovaný T1+T2 | do 2,5 | Hlavní rozvod, FVE |
Tip: Při zapojení přepěťové ochrany v elektroinstalaci je vhodné kombinovat svodiče T1 a T2 pro dosažení optimální ochrany. Častou chybou je instalace pouze jednoho typu svodiče, což výrazně snižuje účinnost ochrany.
Pro správné zapojení svodiče přepětí v rozvaděči doporučuji využít dostupné návody a schémata zapojení přepěťové ochrany EATON nebo jiných výrobců, která odpovídají normě ČSN 33 2000-5-53.
Normy a bezpečnostní pravidla pro zapojení přepěťové ochrany
Normy ČSN 33 2000-5-53 a ČSN 33 2000-5-534 stanovují klíčové požadavky pro bezpečné a správné zapojení přepěťové ochrany v elektrických instalacích. Dodržení těchto pravidel je zásadní pro minimalizaci rizik elektrických poruch a zajištění ochrany zařízení i osob.
Požadavky ČSN 33 2000-5-53 na zapojení svodičů přepětí
Norma ČSN 33 2000-5-53 edice 3 uvádí povinnost instalace svodičů přepětí typu CT1 v hlavních rozvodech, zejména pokud je požadována ochranná úroveň pod 4 kV. Tyto svodiče přepětí jsou navrženy tak, aby eliminovaly vysoké přepětí způsobené například bleskovými impulzy či spínacími jevy. Správné zapojení svodiče CT1 podle schématu zapojení přepěťové ochrany zajišťuje, že ochrana elektrické sítě funguje efektivně a bezpečně. Nesprávná konfigurace CT1 a CT2 může vést k nedostatečné ochraně nebo poškození instalace.
Požadavky ČSN 33 2000-5-534 na vzdálenost PE a N
ČSN 33 2000-5-534, konkrétně článek 534-4-7, vyžaduje, aby vzdálenost mezi vodiči ochranného vodiče PE a nulového vodiče N v sítích TN-C-S nepřekročila 0,5 metru. Toto pravidlo je zásadní pro správné fungování přepěťové ochrany, zejména při zapojení v rozvaděči TN-C a instalaci svodičů přepětí T1+T2. Pokud je tato vzdálenost větší, může dojít ke zvýšení impedance, což snižuje účinnost ochrany a zvyšuje riziko nebezpečných přepětí. Z tohoto důvodu je také důležitá správná konfigurace přepěťové ochrany FVE (fotovoltaických elektráren), kde jsou tyto normy rovněž aplikovatelné.
Tip: Při instalaci přepěťové ochrany v domácnosti je třeba pečlivě sledovat nejen odstup vodičů PE a N, ale i správné zapojení podle schématu, aby nedošlo k chybám, které mohou způsobit poruchy nebo ohrozit bezpečnost elektroinstalace. Častou chybou je například nesprávné propojení vodičů v TN-C sítích, které může vést k neregeneraci ochranné funkce a poškození přístrojů.
Dodržování norem ČSN 33 2000-5-53 a ČSN 33 2000-5-534 proto patří mezi základní předpoklady bezpečného a spolehlivého zapojení svodiče přepětí a přepěťové ochrany v každé elektroinstalaci.

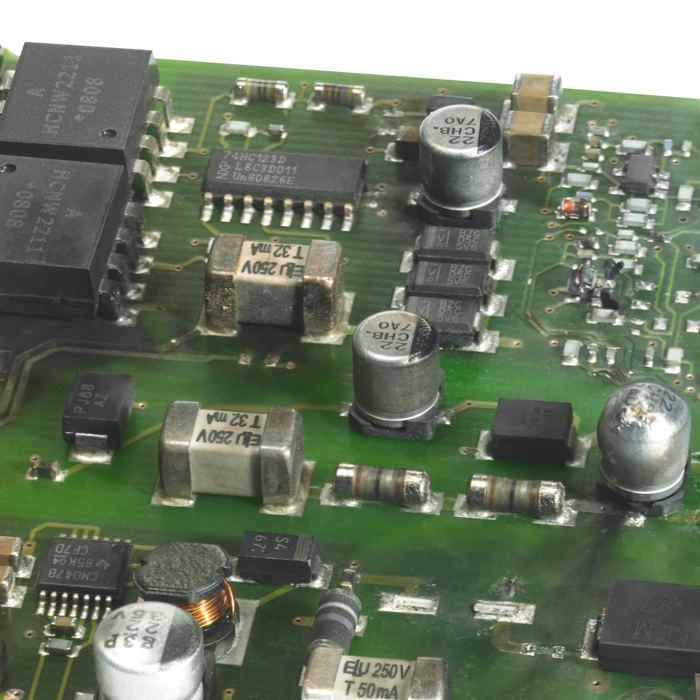

Dopady nesprávného zapojení svodiče přepětí na zařízení a bezpečnost
Nesprávné zapojení svodiče přepětí může vést k vážným problémům s ochranou elektrických zařízení i s bezpečností uživatelů. V této sekci se zaměříme na konkrétní dopady, které chybné zapojení způsobuje, a upozorníme na časté chyby v praxi.
Nechtěné vybavení proudových chráničů
Při nesprávném zapojení svodiče přepětí typu CT1, zejména pokud je instalován za proudovým chráničem, hrozí jeho nechtěné vybavení. Tento jev způsobuje průsakový proud varistoru, který prochází proudovým chráničem a vyvolá jeho vypnutí. Takové vybavení může vést k častým výpadkům a snížení spolehlivosti ochrany. Pro správné zapojení svodiče přepětí v rozvaděči je proto klíčové dodržovat schéma zapojení přepěťové ochrany a správně konfigurovat CT1 a CT2, aby se minimalizovalo riziko nechtěného vybavení.
Poškození měničů kvůli nesprávnému zapojení
V sítích typu IT je zásadní, aby nedocházelo ke spojení vodičů N a PE, protože to může způsobit vážné poškození měničů, například u fotovoltaických elektráren (FVE). Spojení N a PE zvyšuje riziko úrazu elektrickým proudem a narušuje bezpečnost elektroinstalace. Nesprávné zapojení svodiče přepětí T1+T2 v takových instalacích může vést k poruchám měničů a snížení životnosti zařízení. Doporučuji konzultovat návod na zapojení přepěťové ochrany v elektrickém rozvaděči a dbát na normu ČSN 33 2000-5-53, která upravuje bezpečnostní pravidla pro přepěťové ochrany.
Častá chyba: Nedodržení správného schématu zapojení přepěťové ochrany TN-C a nesprávná konfigurace svodičů vedou k neúčinné ochraně a vyšším nákladům na opravy.
Pro koho se to hodí: Správné zapojení je nezbytné pro všechny domácí i komerční elektroinstalace, zejména u FVE a moderních rozvaděčů.
Pro koho NE: Složitější konfigurace svodičů není vhodná pro amatérské zásahy bez odborného dohledu, kde hrozí zvýšené bezpečnostní riziko.
Praktické příklady zapojení svodičů přepětí v domácnostech a fotovoltaických systémech
Pro správné zapojení svodiče přepětí je nezbytné respektovat typ elektrické sítě a specifika instalace. V domácích elektroinstalacích a fotovoltaických systémech platí odlišná pravidla, která ovlivňují výběr a umístění přepěťové ochrany. Následující příklady ukazují, jak postupovat podle schématu zapojení přepěťové ochrany a jak správně aplikovat konfigurace CT1 a CT2.
Zapojení svodiče přepětí v rodinném domě
V rodinném domě sítě typu TN a TT vyžadují instalaci svodiče přepětí T1+T2 podle konfigurací CT1 a CT2. Svodič se umisťuje do hlavního rozvaděče blízko vstupního místa přívodu elektřiny, kde zajistí ochranu před přepětím zvenčí. Správné uzemnění je zásadní pro funkci ochrany a musí odpovídat normě ČSN 33 2000-5-53. Dále je třeba dodržet minimální vzdálenost mezi vodiči a svodičem, aby se předešlo zpětným indukcím.
- Identifikace typu sítě – určete, zda jde o TN-C, TN-S nebo TT systém
- Výběr svodiče – zvolte typ T1+T2 podle doporučeného schématu zapojení přepěťové ochrany
- Umístění svodiče – instalujte co nejblíže hlavnímu přívodu energie
- Připojení vodičů – zapojte svodič podle konfigurace CT1 nebo CT2 s důrazem na pevné uzemnění
- Kontrola instalace – ověřte vzdálenosti a pevnost kontaktů, aby nedocházelo k poruchám
Tip: Častá chyba je nesprávné uzemnění, které znemožňuje efektivní odvedení přepětí a může vést k poškození elektroinstalace.
Zapojení svodiče přepětí ve fotovoltaických systémech
Ve fotovoltaických systémech (FVE) s bateriemi LiFePO4 a ostrovní IT sítí se svodič přepětí zapojuje mezi fázi (L) a nulový vodič (N). Toto řešení umožňuje ochranu citlivých komponent a zároveň respektuje zvláštnosti IT sítě, kde není přímé uzemnění vodiče fáze. Správné dimenzování svodiče a jeho uzemnění zajistí bezpečnost a prodlouží životnost baterií i měniče.
- Analýza IT sítě – potvrďte, že systém pracuje v ostrovním režimu bez přímého uzemnění fáze
- Výběr svodiče – zvolte typ vhodný pro IT síť se zabezpečením proti přepětí mezi L a N
- Montáž svodiče – umístěte blízko střídače nebo hlavního rozvaděče FVE
- Připojení vodičů – zapojte podle schématu zapojení přepěťové ochrany FVE mezi L a N
- Testování funkčnosti – proveďte testování svodiče přepětí, aby byla ověřena jeho správná činnost
Odborná rada: Přepěťová ochrana v FVE musí být kompatibilní s bateriemi LiFePO4, protože nesprávné zapojení může zkrátit jejich životnost. Tento typ instalace se hodí pro ostrovní systémy, ale není vhodný pro standardní TN-C sítě.
Dodržení těchto postupů a správné zapojení svodiče přepětí v rozvaděči jsou klíčové pro bezpečnost elektrické sítě a ochranu zařízení. Pro domácí elektroinstalaci i FVE platí, že konfigurace CT1 a CT2 pomáhají správně rozdělit ochranu mezi jednotlivými částmi instalace.
Metody testování a diagnostiky funkčnosti svodičů přepětí
Funkčnost svodičů přepětí je nezbytné pravidelně ověřovat, aby byla zachována bezpečnost celé elektroinstalace. Testování svodiče přepětí zahrnuje měření pomocí speciálních přístrojů a kontrolu indikátorů poruchy, které signalizují případné poškození zařízení.
Základní metody testování svodičů přepětí
Testování svodiče přepětí se provádí měřením úrovně ochrany proti přepětí pomocí certifikovaných měřicích přístrojů, které zohledňují schéma zapojení přepěťové ochrany a konfiguraci CT1 a CT2. Vizuální kontrola zahrnuje kontrolu indikátoru poruchy, často nazývaného terčík, který při poškození změní barvu nebo polohu a signalizuje potřebu výměny svodiče. Správné zapojení svodiče přepětí T1+T2 nebo svodiče v rozvaděči je proto klíčové pro spolehlivou indikaci.
Pravidelná diagnostika a údržba
Pravidelná diagnostika svodiče přepětí by měla být součástí revizí elektroinstalace, zvláště v instalacích s přepěťovou ochranou TN-C nebo zapojením přepěťové ochrany FVE. Kontroly zajistí, že svodič neprošel degradací a jeho ochranné vlastnosti zůstávají v normě podle ČSN 33 2000-5-53. Údržba zahrnuje nejen kontrolu indikátoru poruchy, ale i funkční testy, které mohou vyžadovat odborný zásah, aby byla zajištěna dlouhodobá bezpečnost elektrické sítě.
- Testování svodiče přepětí vyžaduje použití specializovaných měřicích přístrojů
- Indikátor poruchy (terčík) umožňuje rychlou vizuální kontrolu stavu
- Pravidelné revize elektroinstalace zahrnují diagnostiku svodiče přepětí
- Správné zapojení svodiče zvyšuje spolehlivost indikace a ochrany
Časté dotazy k zapojení svodiče přepětí a přepěťové ochraně
Časté dotazy k zapojení svodiče přepětí a přepěťové ochraně
Otázka: Jak se správně zapojuje svodič přepětí v síti TN-C?
Svodič přepětí v síti TN-C se zapojuje mezi pracovní vodiče L1, L2, L3 a vodič PEN podle konfigurace CT1 (3+0). Toto zapojení je povinné podle normy ČSN 33 2000-5-534 a chrání elektroinstalaci před přepětím na pracovních vodičích.
Otázka: Jaký je rozdíl mezi konfiguracemi CT1 a CT2?
Konfigurace CT1 spojuje svodič přímo mezi fázové vodiče a PEN bez galvanického oddělení N a PE. Konfigurace CT2 obsahuje tři prvky mezi fázemi a nulovým vodičem plus součtové jiskřiště mezi N a PE, což zabraňuje nechtěnému vybavení proudových chráničů.
Otázka: Kdy je potřeba instalovat přepěťovou ochranu?
Přepěťová ochrana je povinná v hlavních rozvodech podle ČSN 33 2000-5-53, zejména v sítích TN-C a TN-S. Doporučuje se při instalaci nových elektroinstalací a u chráněných citlivých zařízení.
Otázka: Jaké typy přepěťových ochran existují?
Existují typy T1, T2 a T3. T1 chrání až do 4 kV pro hlavní rozvod, T2 do 2,5 kV pro podružné rozvody a T3 do 1,5 kV pro koncová zařízení. Kombinované svodiče T1+T2 mají ochrannou úroveň do 2,5 kV.
Otázka: Jak se svodič přepětí zapojuje v síti IT?
V IT síti se svodič zapojuje mezi vodiče L a N, nikdy ne mezi L a PE, aby nedošlo k poškození měniče a minimalizovalo riziko úrazu.
Otázka: Jaké jsou důsledky nesprávného zapojení svodiče přepětí?
Nesprávné zapojení může způsobit vybavení proudových chráničů, poškození měničů a zvýšené nebezpečí úrazu elektrickým proudem, zejména při spojení N s PE v IT sítích.
Otázka: Jak testovat funkčnost svodiče přepětí po instalaci?
Testování probíhá měřením izolačního odporu, kontrolou vizuálních indikátorů poruchy a pravidelnými revizemi. Vizuální kontrola by měla být prováděna alespoň jednou ročně.
Otázka: Je přepěťová ochrana povinná v bytových rozvadečích?
Ano, norma ČSN 33 2000-5-53 vyžaduje přepěťovou ochranu v hlavních rozvodech bytových domů, zejména v sítích TN-C a TN-S.
Otázka: Jaké jsou doporučené vzdálenosti mezi vodiči PE a N při instalaci přepěťové ochrany?
Podle ČSN 33 2000-5-534 nesmí vzdálenost mezi bodem rozdělení PE a N a přepěťovou ochranou v sítích TN-C-S přesáhnout 0,5 metru pro zajištění správné funkce.
Otázka: Jak zapojit svodič přepětí v solární elektrárně (FVE)?
Ve fotovoltaických systémech s IT sítí se svodič přepětí zapojuje mezi vodiče L a N. Správné uzemnění a dimenzování svodiče je nutné pro ochranu měniče a baterií.
Otázka: Jaké chyby se nejčastěji dělají při zapojení přepěťové ochrany?
Časté chyby zahrnují špatné propojení vodičů N a PE, instalaci svodiče za proudový chránič bez konfigurace CT2 a nedodržení vzdáleností mezi vodiči.
Otázka: Jaké jsou výhody použití kombinovaných svodičů T1+T2?
Kombinované svodiče T1+T2 pokrývají bleskovou i přepěťovou ochranu do 2,5 kV, zjednodušují montáž a zvyšují bezpečnost hlavního rozvodu.
Otázka: Jak správně dimenzovat přepěťovou ochranu?
Dimenzování závisí na typu sítě, délce vedení a citlivosti zařízení. Nutné je zohlednit maximální impulzní proud a ochrannou úroveň podle ČSN.
Otázka: Jak zapojit přepěťovou ochranu EATON podle schématu?
Zapojení EATON svodičů vychází z konfigurací CT1 nebo CT2 podle typu sítě, připojení mezi pracovní vodiče a PE/PEN a správného uzemnění dle návodu a ČSN.
Otázka: Jaké jsou typické schéma zapojení přepěťové ochrany pro rodinný dům?
Typické schéma spočívá v zapojení svodiče CT1 mezi fázové vodiče a PEN či PE, případně CT2 za proudový chránič, s dodržením vzdálenosti do 0,5 metru mezi N a PE.
Otázka: Jak se instaluje přepěťová ochrana do domácí elektroinstalace?
Instalace zahrnuje výběr svodiče podle typu sítě, připojení mezi správné vodiče, kontrolu uzemnění, dodržení vzdáleností a následné testování podle ČSN.
Otázka: Jak zapojit kombinovaný svodič přepětí v rozvaděči?
Kombinovaný svodič T1+T2 se připojuje v hlavním rozvodu mezi pracovní vodiče a PE/PEN s dodržením konfigurace a vzdáleností podle platných norem.
Jaké jsou správné způsoby zapojení svodiče přepětí?
Správné způsoby zapojení zahrnují použití konfigurací CT1 a CT2 podle typu sítě, umístění svodiče před nebo za proudový chránič s ohledem na konfiguraci, a dodržení vzdáleností mezi vodiči podle ČSN. Nevhodné zapojení může vést k poruchám i poškození zařízení.
Otázka: Kdy je potřeba instalovat přepěťovou ochranu?
Instalace přepěťové ochrany je nutná v hlavních rozvodech všech nových elektroinstalací a v objektech s citlivými spotřebiči dle ČSN 33 2000-5-53, zejména v sítích TN-C a TN-S. Ochrana snižuje riziko poškození elektrických zařízení přepětím.
