Kompletní návod na zapojení vypínačů v domácí elektroinstalaci

Správné zapojení vypínačů je základním krokem pro bezpečnou a funkční domácí elektroinstalaci. Pochopení různých schémat zapojení vám umožní efektivně ovládat osvětlení a předejít častým chybám, které mohou ohrozit bezpečnost vašeho domova.

Jak zapojit základní vypínač řazení č. 1 v domácí elektroinstalaci

Vypínač řazení č. 1 ovládá jeden světelný okruh z jednoho místa, což je ideální řešení pro místnosti s jedním vstupem. Pro jeho správné zapojení v domácí elektroinstalaci je vhodný kabel CYKY-J 3×1,5 mm², který zajišťuje bezpečný přívod fáze i vývod ke světlu. Bezpečnost elektroinstalace vyžaduje přesné značení vodičů, kde fáze bývá hnědá nebo černá, nulový vodič modrý a ochranný žlutozelený.

1. Připravte elektroinstalaci – vypněte hlavní jistič a ověřte, že je napájení odpojeno.
2. Připojte fázový vodič – hnědý vodič z kabelu CYKY-J 3×1,5 mm² zapojte na vstupní svorku vypínače.
3. Zapojte výstupní vodič – druhý hnědý nebo černý vodič připojte na výstup vypínače vedoucí ke světelnému zdroji.
4. Připojte nulový vodič – modrý vodič vede přímo ke světlu, nikoli do vypínače.
5. Upevněte vypínač – zajistěte pevné uchycení do elektroinstalační krabice.
6. Zapněte jistič a otestujte funkčnost spínání světla.

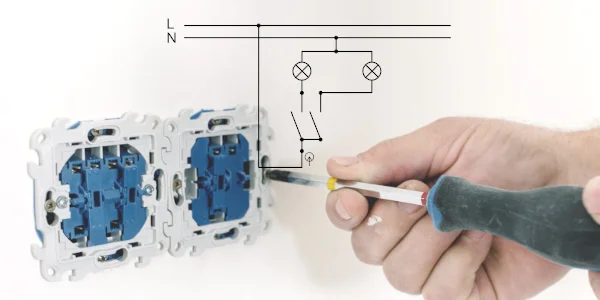

Jak zapojit první vypínač pro osvětlení v pokoji

Tento návod na zapojení vypínače do elektrické sítě v bytě je základem bezpečné a funkční domácí elektroinstalace. Častou chybou je zaměnění fáze a nulového vodiče, což může způsobit nefunkčnost nebo nebezpečí úrazu. Doporučuji vždy použít vhodné izolační pomůcky a dbát na barevné značení vodičů.

![how_to]

Postup zapojení střídavého vypínače řazení č. 6 pro ovládání světla ze dvou míst

Zapojení střídavého vypínače řazení č. 6 představuje ideální řešení pro ovládání jednoho světelného okruhu ze dvou míst, například na schodištích nebo chodbách. Tento systém využívá dva stejné vypínače, které jsou vzájemně propojeny, a vyžaduje přesné dodržení bezpečnostních pravidel při zapojení vodičů.

Co je střídavý vypínač řazení č. 6

Vypínač řazení č. 6 je speciální typ střídavého vypínače, který obsahuje přepínací kontakty umožňující střídavé spínání světelného okruhu ze dvou míst. Díky tomu můžete světlo pohodlně zapínat a vypínat z různých pozic, například na začátku a konci chodby. Tento vypínač je základním prvkem domácí elektroinstalace pro vícebodové ovládání osvětlení.

Krok za krokem zapojení dvou vypínačů řazení č. 6

1. Připravte vodiče – použijte kabel CYKY-J s barevným značením podle normy pro snadnou orientaci.
2. Připojte fázový vodič (L) na vstup prvního vypínače řazení č. 6.
3. Propojte dva střídavé kontakty mezi oběma vypínači vodiči označenými jako 6 a 7 podle schématu zapojení vypínače.
4. Výstup z druhého vypínače (vodič 6 nebo 7) připojte k světelnému okruhu.
5. Zkontrolujte uzemnění a nulový vodič podle bezpečnostních standardů elektroinstalace.
6. Ověřte funkčnost zapojení a bezpečnostní zásady – vypínače musí být správně upevněné a vodiče izolované.

Tip: Podrobný návod na zapojení dvou vypínačů jednoho světla najdete také na stránkách DTestu, kde jsou uvedeny bezpečnostní normy a doporučení.

Běžné chyby při zapojení vypínačů řazení č. 6

• Nesprávné propojení vodičů 6 a 7 vede k nefunkčnosti ovládání světla nebo k trvalému svícení.
• Použití nevhodného typu kabelu (například bez správného barevného značení) ztěžuje identifikaci a zvyšuje riziko chyb.
• Nedostatečné upevnění a špatná izolace vodičů ohrožuje bezpečnost elektroinstalace.

Na co si dát pozor: správné zapojení vodičů je klíčové pro bezpečnost a správnou funkci vypínače. Tento způsob ovládání osvětlení se hodí především do domácností s potřebou ovládání ze dvou míst, ale neprojde-li instalace bezpečnostní kontrolou, nedoporučuje se jej instalovat svépomocí.

Více informací k tématu najdete v oficiálním zdroji: dTest.

Návod na zapojení dvojitého střídavého vypínače 6+6 pro dva světelné okruhy

Zapojení dvojitého střídavého vypínače řazení 6+6 umožňuje efektivní ovládání dvou světelných okruhů ze dvou míst zároveň. Tento typ vypínače je ideální pro prostory s víceramennými lustry nebo osvětlením rozděleným do více částí. Níže najdete podrobný návod včetně bezpečnostních doporučení a přehledné schéma zapojení vypínače 6+6 s praktickými tipy.

Funkce a konstrukce vypínače 6+6

Vypínač řazení 6+6 kombinuje dva střídavé vypínače v jednom pouzdře, což umožňuje samostatné ovládání dvou nezávislých světelných okruhů. Každá polovina vypínače funguje jako samostatný dvojpólový přepínač, který přerušuje nebo připojuje vodiče dle potřeby. Tento dvojitý střídavý vypínač v domácí elektroinstalaci šetří místo a zjednodušuje ovládání osvětlení.

Krok za krokem zapojení vypínače 6+6

1. Odpojení napájení – před zapojením vypínače vypněte jistič, abyste zajistili bezpečnost elektroinstalace.
2. Příprava kabelů – použijte kabel CYKY-J se správným barevným značením vodičů (fáze hnědá/černá, nulový modrá, ochranný žlutozelený).
3. Připojení fází – ke vstupním svorkám vypínače 6+6 připojte fáze ze dvou světelných okruhů.
4. Zapojení výstupů – vodiče vedoucí ke světelným zdrojům připojte na výstupní svorky odpovídajícních částí vypínače.
5. Kontrola a upevnění – zkontrolujte pevnost spojů, správnost zapojení podle schématu zapojení vypínače 6+6, pak vypínač upevněte do krabice.
6. Zapnutí napájení a test – po zapojení znovu zapněte jistič a otestujte funkčnost obou světelných okruhů.

Tip: Častá chyba je nesprávné barevné zapojení vodičů, což může způsobit zkrat nebo nefunkčnost. Pro bezpečnost elektroinstalace vždy dodržujte barevné značení a doporučené schéma zapojení vypínače.

Jak správně připojit vypínač s doutnavkou a signalizací stavu

Vypínače s doutnavkou v domácí elektroinstalaci slouží k ovládání osvětlení a zároveň k signalizaci stavu zapnutí nebo orientačnímu osvětlení ve tmě. Pro správnou funkci je nezbytné připojit nulový vodič (modrý, N) ke speciální svorce na vypínači, čímž se zabrání blikání doutnavky a zajistí bezpečnost elektroinstalace.

Typy doutnavek a jejich funkce

• Signalizační doutnavka (označení S) svítí pouze při sepnutí vypínače, což umožňuje rychlou orientaci v místnosti při rozsvíceném světle.
• Orientační doutnavka (označení So) svítí při vypnutém stavu vypínače a pomáhá najít vypínač ve tmě bez nutnosti rozsvícení celého prostoru.

Jak připojit nulový vodič k vypínači s doutnavkou

Pro správné zapojení vypínače s doutnavkou je nutné připojit modrý nulový vodič k označené svorce N na vypínači. Tento vodič musí být veden samostatným kabelem CYKY-J 3×1,5 mm² od rozvaděče nebo světelného okruhu. Připojení doutnavky bez nulového vodiče způsobuje nepravidelné blikání, které může indikovat nesprávné zapojení nebo poruchu.

Častá chyba: Připojování doutnavky pouze na fázi bez nulového vodiče vede k blikání a zkrácení životnosti vypínače.

Tip: Umístěte vypínač s orientační doutnavkou na místo s častým pohybem ve tmě, například u vstupu do pokojů nebo na chodbě, kde pomůže bezpečně najít ovládání světla.

Bezpečnostní opatření a správné značení vodičů při instalaci vypínačů

Bezpečnost při zapojení vypínačů v domácí elektroinstalaci začíná přesným dodržením barevného značení vodičů podle normy ČSN EN 60446. Nesprávné připojení vodičů může vést k elektrickému zkratu, úrazu proudem nebo poškození zařízení, proto je nezbytné respektovat standardní barevné kódování a používat vhodné kabely s odpovídajícím průřezem.

Standardní barevné značení vodičů v ČR

V českých domácích elektroinstalacích platí pevně stanovené barevné značení vodičů: fázový vodič (L) je hnědý nebo černý, nulový vodič (N) má modrou izolaci a ochranný vodič (PE) je žlutozelený. Modrý vodič je vždy nulák a nesmí být použit jako fáze. Toto barevné rozlišení je klíčové pro bezpečné zapojení vypínačů i následnou údržbu elektroinstalace. Záměna fáze s nulákem patří mezi časté chyby, které mohou způsobit trvalé poškození elektroinstalace nebo zvýšit riziko úrazu.

Doporučení pro použití kabelů a průřezy

Pro zapojení vypínačů v domácí elektroinstalaci se standardně používá kabel CYKY-J s minimálním průřezem vodičů 3×1,5 mm². Tento průřez zajišťuje bezpečný průchod proudu až do 16 A a dostatečnou mechanickou odolnost. Použití kabelů s menším průřezem může vést k přehřívání a riziku požáru, zatímco větší průřez než 1,5 mm² je zbytečný a zvyšuje náklady i náročnost instalace.

Typ kabelu	Počet vodičů	Minimální průřez (mm²)
CYKY-J	3	1,5
CYKY-J	4	1,5
CYKY-J	5	1,5

Častá chyba: použití vodičů bez správného barevného značení nebo nesprávného průřezu, například nahrazení modrého nuláku vodičem jiné barvy, což může vést k nesprávnému fungování vypínače a ohrožení bezpečnosti uživatelů. Proto vždy doporučuji před instalací zkontrolovat schéma zapojení vypínače a dodržovat platné normy.

Tip: Při instalaci vypínačů s doutnavkou je nutné připojit také modrý nulový vodič (N) ke svorce signalizační doutnavky, aby nedocházelo k blikání nebo nesprávné funkci. Bez správného připojení nuláku může dojít k poruchám i v případě použití elektronických předřadníků u svítidel.

Dodržování bezpečnostních opatření a správné barevné značení vodičů je základním předpokladem pro spolehlivý a bezpečný provoz domácí elektroinstalace. Výběr správného kabelu a respektování barevných standardů minimalizují riziko elektrických závad a usnadňují pozdější údržbu či rozšíření instalace.

Doporučení pro výběr vhodného typu vypínače podle místnosti a použití

Pro správné zapojení vypínačů v domácí elektroinstalaci je klíčové zvolit typ vypínače podle charakteru místnosti a způsobu ovládání světla. V místnostech s jedním vchodem se obvykle používá vypínač řazení č. 1, který umožňuje jednoduché ovládání jednoho světelného okruhu. Pokud potřebujete ovládat dva nezávislé okruhy z jednoho místa, vhodný je vypínač řazení č. 5.

Pro místnosti s více vstupy a požadavkem na ovládání světla ze dvou míst je nejlepší volbou vypínač řazení č. 6. V případě, kdy chcete ovládat dva okruhy ze dvou míst, doporučuje se vypínač řazení 6+6. Pro složitější situace, například chodby či schodiště s více vchody, využijete vypínač řazení č. 7, který umožňuje ovládání světel ze tří a více míst.

• Vypínač řazení č. 1 – jednoduché ovládání v místnostech s jedním vchodem
• Vypínač řazení č. 5 – ovládání dvou okruhů z jednoho místa
• Vypínač řazení č. 6 – ovládání světla ze dvou míst (střídavý vypínač)
• Vypínač řazení 6+6 – ovládání dvou okruhů ze dvou míst
• Vypínač řazení č. 7 – ovládání ze tří a více míst

Tip: Při výběru vypínače zohledněte také bezpečnost elektroinstalace a správné schéma zapojení vypínače, aby bylo možné snadno přidat například doutnavku vypínač pro orientační osvětlení v noci.

Návod na zapojení vypínače do elektrické sítě v bytě

Návod na zapojení vypínače řazení č. 1 začíná správným připojením fáze a navazujících vodičů podle schématu zapojení jednopólového vypínače v domácnosti. Pro složitější řazení (6, 7) je nezbytná znalost střídavého vypínače a správné spojení vodičů CYKY-J s barevným značením.

Údržba a řešení běžných problémů s vypínači v domácí elektroinstalaci

Údržba vypínačů v domácí elektroinstalaci je klíčová pro prevenci nefunkčnosti a bezpečnost elektroinstalace. Pravidelná kontrola upevnění vodičů zabraňuje uvolněným spojům, které často způsobují blikání světla, zejména při špatném připojení nulového vodiče. Čistota vypínačů, včetně těch s doutnavkou, zároveň prodlužuje jejich životnost a zajišťuje správnou funkci.

Mezi časté problémy patří:

• blikání světla kvůli nesprávnému zapojení nebo opotřebení kontaktů
• nefunkčnost ovládání, často způsobená přerušením vodiče nebo chybným schématem zapojení vypínače
• uvolněné šrouby a spoje, které mohou ohrozit bezpečnost elektroinstalace

Tip: Jak se správně zapojuje vypínač v domácí elektroinstalaci, by měl být vždy podložen aktuálním schématem zapojení vypínače a respektovat zásady bezpečnosti. Při potížích nebo zapojení vypínače se třemi vodiči doporučuji konzultaci s kvalifikovaným elektrikářem.

Tipy na zapojení vypínače 6+6 drátů v elektroinstalaci

Při složitějších zapojeních, například vypínače 6+6 drátů ve střídavém vypínači, je nezbytné přesně dodržet schéma, aby se zabránilo zpětnému vedení proudu a blikání.

Integrace vypínačů do chytré domácnosti (smart home)

Integrace vypínačů do chytré domácnosti umožňuje ovládat světelné okruhy v domácí elektroinstalaci na dálku pomocí mobilních aplikací nebo hlasových asistentů, což zvyšuje komfort a přispívá k úspoře elektrické energie. Moderní smart home systémy podporují propojení s běžnými vypínači i specializovanými moduly pro automatizaci osvětlení.

Základní typy chytrých vypínačů

Chytré vypínače se dělí podle komunikační technologie a způsobu připojení k elektrické síti:

• Wi-Fi vypínače – připojují se přímo k domácímu routeru na frekvenci 2,4 GHz, umožňují ovládání odkudkoliv s internetovým připojením, vhodné pro samostatné místnosti.
• ZigBee vypínače – využívají bezdrátový protokol ZigBee pro vytvoření mesh sítě, která propojuje více zařízení v domácnosti s nízkou spotřebou energie, ideální pro komplexní smart home systémy.
• Bluetooth vypínače – komunikují přímo s mobilním telefonem na vzdálenost do 10 metrů, vhodné pro menší byty bez potřeby centrálního řídicího systému.

Každý typ vyžaduje specifické zapojení a kompatibilitu s domácí elektroinstalací, například připojení nulového vodiče (N) je u chytrých vypínačů s doutnavkou nezbytné pro stabilní provoz bez blikání.

Výhody a nevýhody integrace tradičních vypínačů do smart home

Připojení klasických vypínačů do chytré domácnosti umožňuje zachovat fyzické ovládání světel a zároveň využívat dálkové funkce. Toto řešení je vhodné zejména v bytech s již instalovanou elektroinstalací řazení č. 1, 5 nebo 6, kde není potřeba kompletní výměna vypínačů.

• Výhody:

– Zachování známého ovládacího prvku bez nutnosti zásadních úprav elektroinstalace

– Možnost kombinovat tradiční ovládání s dálkovým řízením přes aplikace a hlasové asistenty

– Úspora energie díky plánování zapínání a vypínání osvětlení

• Nevýhody:

– Omezená kompatibilita s některými typy vypínačů, například střídavými (řazení č. 6) či s doutnavkou bez připojení nulového vodiče

– Složitější schéma zapojení vyžadující znalost barevného značení vodičů (hnědý/černý = fáze L, modrý = nulák N, žlutozelený = ochranný PE)

– Potřeba speciálních modulů nebo přídavného hardware pro integraci do stávající elektroinstalace

Odborná rada: Pro bezpečnost elektroinstalace a správnou funkci chytrých vypínačů doporučuji konzultovat zapojení s kvalifikovaným elektrikářem, zejména u složitějších schémat jako je zapojení střídavých vypínačů řazení č. 6 nebo vypínačů s doutnavkou.

Integrace chytrých vypínačů do domácí elektroinstalace přináší moderní možnosti ovládání světel, které usnadňují každodenní používání a přispívají k efektivnímu využití energie. Pro správné zapojení lze využít ověřená schémata, například návod na zapojení dvou vypínačů jednoho světla (řazení č. 6) nebo schema zapojení jednopólového vypínače (řazení č. 1), čímž zajistíte bezpečnost a funkčnost celého systému.

Časté dotazy

Jak se zapojuje základní vypínač řazení č. 1?

Základní vypínač řazení č. 1 se zapojuje tak, že fáze (hnědý vodič) je připojena na vstup vypínače a výstupní vodič vede ke světelnému okruhu. Používá se kabel CYKY-J 3×1,5 mm².

Jak zapojit střídavý vypínač řazení č. 6 pro ovládání světla ze dvou míst?

Pro zapojení vypínače č. 6 je třeba použít dva stejné vypínače a třížilový kabel pro propojení přepínacích kontaktů mezi nimi, s fází na vstupu prvního vypínače a výstupem z druhého ke světlu.

Co je vypínač řazení 6+6 a kde se používá?

Vypínač řazení 6+6 je dvojitý střídavý vypínač, který umožňuje ovládat dva světelné okruhy ze dvou míst, často používaný u víceramenných lustrů nebo větších místností.

Jak správně připojit vypínač s doutnavkou?

Vypínače s doutnavkou vyžadují připojení nulového vodiče (modrého) k vyhrazené svorce, aby doutnavka správně fungovala a nedocházelo k blikání.

Jaké je barevné značení vodičů v domácí elektroinstalaci?

V ČR je hnědý nebo černý vodič fáze (L), modrý vodič nulák (N) a žlutozelený ochranný vodič (PE). Správné značení je klíčové pro bezpečnost.

Jaká bezpečnostní opatření dodržovat při instalaci vypínačů?

Před instalací vždy vypněte hlavní jistič, používejte správné nástroje, dodržujte barevné značení vodičů a kontrolujte pevnost spojů.

Jak vybrat vhodný vypínač podle místnosti?

Pro místnosti s jedním vchodem použijte vypínač řazení č. 1, pro ovládání dvou okruhů č. 5, pro ovládání ze dvou míst č. 6 nebo 6+6, a pro více míst řazení č. 7.

Jaké jsou nejčastější problémy s vypínači a jak je řešit?

Běžné problémy jsou blikání kvůli špatnému připojení nulového vodiče a nefunkčnost ovládání, řeší se kontrolou zapojení a případnou výměnou součástek.

Lze tradiční vypínače integrovat do chytré domácnosti?

Ano, tradiční vypínače lze integrovat do smart home systémů pomocí vhodných adaptérů nebo chytrých modulů, což umožňuje ovládání přes mobilní aplikace nebo hlasové asistenty.

Jaké kabely a průřezy jsou doporučené pro zapojení vypínačů?

Pro světelné okruhy se doporučuje kabel CYKY-J 3×1,5 mm², který zajišťuje bezpečný přenos elektrického proudu a splňuje normy pro domácí elektroinstalaci.

Jak správně zapojit vypínač se třemi vodiči v domácí elektroinstalaci?

Při zapojení vypínače se třemi vodiči je třeba připojit fázi na vstupní svorku a dva výstupy na svorky pro světelné okruhy, přičemž vodiče musí odpovídat barevnému značení podle normy.

Jak postupovat při zapojení schodišťového vypínače pro ovládání světla ze dvou míst?

Schodišťový vypínač se zapojuje tak, že dva vodiče propojují oba vypínače mezi sebou, a třetí vodič vede k světelnému zdroji; je nutné dodržet správné připojení podle schématu řazení č. 6.
