Tepelné čerpadlo využívá princip přenosu tepla z okolního prostředí do vašeho domu, čímž zajistí efektivní a ekologické vytápění. Jeho funkce spočívá v cyklickém procesu, který umožňuje získat více energie, než kolik spotřebuje, což vyjadřuje topný faktor COP. Různé typy tepelných čerpadel se liší zdrojem tepla i provozními parametry, které ovlivňují jejich účinnost.
⭐ Zásadní body
- Tepelná čerpadla fungují na principu cyklické změny skupenství chladiva v uzavřeném okruhu.
- Existují čtyři hlavní typy tepelných čerpadel: vzduch-voda, země-voda, voda-voda a vzduch-vzduch.
- Topný faktor (COP) tepelných čerpadel se pohybuje mezi 3 a 5, což znamená až pětinásobný zisk tepla z 1 kWh elektřiny.
- Geotermální čerpadla využívají teplotu země kolem 10-12 °C v hloubce 1,5 až 2 metry.
- Průměrná návratnost investice do tepelného čerpadla je 5 až 12 let v závislosti na typu a podmínkách provozu.
Základní princip fungování tepelných čerpadel
Základní princip fungování tepelných čerpadel spočívá v cyklické změně skupenství chladiva, které odebírá teplo z okolního prostředí a přenáší ho do vytápěného prostoru. Chladivo ve výparníku při nízké teplotě a tlaku přechází z kapalného do plynného skupenství, následně kompresor zvýší jeho tlak a teplotu, aby bylo možné teplo předat do topného systému přes kondenzátor. Expanzní ventil potom snižuje tlak chladiva a uzavírá tento cyklus.
Role výparníku a změna skupenství chladiva
Výparník odebírá nízkopotenciální teplo z okolního vzduchu, země nebo vody, a to i při teplotách kolem 0 °C. Chladivo ve výparníku mění skupenství z kapalného na plynné, přičemž pohlcuje teplo z prostředí. Tato fáze je klíčová, protože právě zde tepelné čerpadlo získává energii nezbytnou pro vytápění. Výparník tedy funguje jako tepelný výměník, který umožňuje přenos tepla z chladnějšího okolí do chladiva.
Funkce kompresoru a zvýšení teploty chladiva
Kompresor stlačuje plynné chladivo na tlak kolem 20-30 barů, čímž se jeho teplota zvýší až na 50-60 °C. Tento tlakový nárůst je zásadní pro efektivní přenos tepla, protože vyšší teplotou chladivo může předat teplo do topného systému. Tlak a teplota chladiva jsou základními parametry, které určují topný faktor COP a ovlivňují dimenzování čerpadla pro konkrétní dům či objekt.
Kondenzátor a předání tepla do topného systému
V kondenzátoru chladivo kondenzuje z plynného na kapalné skupenství a uvolňuje kondenzační teplo. Toto teplo putuje do topného systému, například do podlahového vytápění nebo radiátorů. Teplota chladiva při výstupu z kondenzátoru klesá na hodnotu vhodnou pro další expanzi. Kondenzátor tak zajišťuje efektivní předání tepelné energie do vytápěného prostoru.
Expanzní ventil a uzavření cyklu
Expanzní ventil snižuje tlak a teplotu kapalného chladiva před jeho návratem do výparníku. Toto snížení umožňuje opakování celého cyklu a opětovný odběr tepla z okolního prostředí. Expanzní ventil je proto klíčovým prvkem, který udržuje plynulý a efektivní chod tepelného čerpadla.
- Tepelné čerpadlo přenáší teplo z chladnějšího prostředí do teplejšího pomocí cyklu změny skupenství chladiva.
- Hlavní části systému jsou výparník, kompresor, kondenzátor a expanzní ventil.
- Topný faktor COP závisí na efektivitě komprese a teplotních rozdílech v systému.
- Správné dimenzování a pravidelná údržba tepelného čerpadla zvyšují jeho životnost a účinnost.
Tip: Častou chybou je nesprávné dimenzování čerpadla, kdy příliš malé zařízení nedokáže pokrýt potřebu tepla, což vede k častému spínání a vyšší spotřebě energie. Tepelná čerpadla se hodí pro domy s dobrou tepelnou izolací, méně vhodná jsou pro objekty s vysokými tepelnými ztrátami.
Typy tepelných čerpadel a jejich specifika
Výběr správného typu tepelného čerpadla závisí na zdroji tepla a požadovaném výstupním médiu. Tepelné čerpadlo vzduch-voda, země-voda, voda-voda a vzduch-vzduch se liší nejen principem získávání tepla, ale i provozními teplotami a nároky na instalaci. Níže najdete přehled hlavních typů s jejich charakteristikami a srovnání výhod a omezení.
Tepelné čerpadlo vzduch-voda

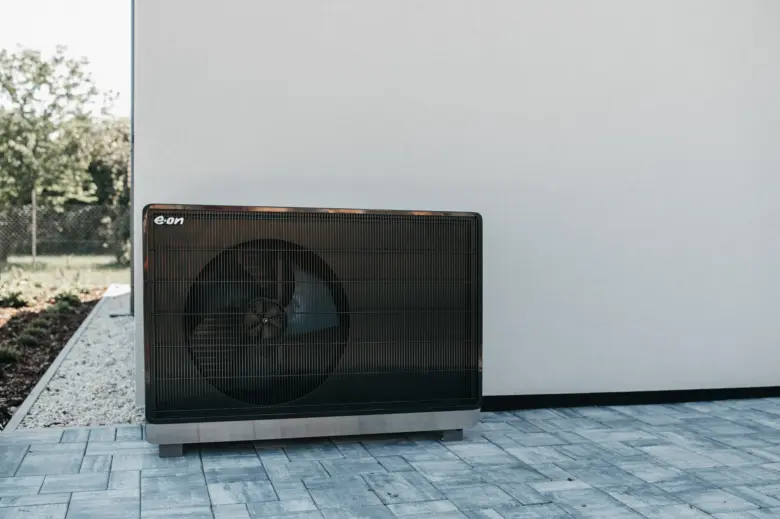

Tepelné čerpadlo vzduch-voda odebírá teplo z venkovního vzduchu a předává ho do vody pro vytápění nebo ohřev teplé vody. Funguje spolehlivě i při venkovních teplotách až −20 °C, což umožňuje široké použití v českém klimatu. Instalace je relativně jednoduchá a nenáročná na prostor. Tento typ je nejrozšířenější a často první volbou při výběru tepelného čerpadla.
Tepelné čerpadlo země-voda
Tepelné čerpadlo země-voda využívá stabilní teplotu země kolem 10-12 °C, která je konstantní v hloubce 50 až 150 metrů ve vrtu nebo v plošném kolektoru o rozloze 100-200 m². Vrt je nezbytný pro efektivní čerpání tepla z podzemních vrstev, zatímco plošný kolektor vyžaduje dostatek volné plochy. Tento typ je vhodný pro dlouhodobý provoz s vyšším topným faktorem COP a stabilní účinností bez ohledu na venkovní počasí.
Tepelné čerpadlo voda-voda
Tepelné čerpadlo voda-voda čerpá teplo z podzemní vody o teplotě 7-12 °C. Vyžaduje přístup k dostatečnému a kvalitnímu zdroji vody, což omezuje jeho použití na lokality s vhodnými hydrogeologickými podmínkami. Jeho výhodou je vysoká účinnost a stabilní provozní parametry, avšak instalace bývá náročnější na povolení a technické řešení.
Tepelné čerpadlo vzduch-vzduch
Tento typ přenáší teplo přímo z venkovního vzduchu do vnitřního vzduchu bez ohřevu vody. Je vhodný pro rychlé vytápění nebo chlazení menších prostor, ale není optimální pro centrální topení. Instalace je snadná a náklady nižší, avšak topný faktor a komfort závisí na venkovních teplotách.
| Typ čerpadla | Zdroj tepla | Výstupní médium | Provozní teplota | Instalace |
|---|---|---|---|---|
| Vzduch-voda | Venkovní vzduch | Voda | Do −20 °C | Jednoduchá, venkovní jednotka |
| Země-voda | Země (vrt/kolektor) | Voda | Stabilní 10-12 °C | Vrt 50-150 m nebo kolektor |
| Voda-voda | Podzemní voda | Voda | 7-12 °C | Nutný přístup k vodnímu zdroji |
| Vzduch-vzduch | Venkovní vzduch | Vzduch | Závisí na podmínkách | Jednoduchá, bez ohřevu vody |
- Tepelné čerpadlo vzduch-voda je vhodné pro většinu rodinných domů díky nízkým nákladům na instalaci.
- Země-voda se hodí pro majitele pozemků s dostatečným prostorem na vrt nebo kolektor a požadavkem na vyšší efektivitu.
- Voda-voda je optimální tam, kde je dostupný kvalitní zdroj podzemní vody.
- Vzduch-vzduch ocení uživatelé hledající rychlé a levné řešení pro vytápění či chlazení, ale s omezením na ohřev vody.
Tip: Při dimenzování čerpadla je nutné zohlednit topný faktor COP a specifika vašeho domu, aby se předešlo časté chybě v podobě nevhodně velkého výkonu, který snižuje efektivitu provozu. Podrobnější informace o principu tepelného čerpadla a jeho funkci najdete na portálu EAgri.cz.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Technické parametry a typy kompresorů
Technické parametry a typy kompresorů jsou klíčové pro pochopení principu tepelného čerpadla a jeho efektivity. V této sekci se zaměříme na topný faktor (COP), pracovní tlaky chladiv a základní typy kompresorů, které ovlivňují výkon a hlučnost zařízení.
Význam topného faktoru (COP)
Topný faktor (COP) je základní technický parametr, který vyjadřuje poměr mezi množstvím vyrobeného tepla a spotřebovanou elektřinou. Hodnota COP se obvykle pohybuje mezi 3 a 5, což znamená, že tepelné čerpadlo dokáže z 1 kW elektrické energie vyrobit 3 až 5 kW tepla. Vyšší COP znamená efektivnější provoz a nižší provozní náklady. Při dimenzování čerpadla je proto důležité zohlednit očekávané hodnoty COP v konkrétních podmínkách provozu.
Pracovní tlaky a chladiva
Chladiva v tepelných čerpadlech pracují při tlacích obvykle mezi 20 a 30 bary. U přírodních chladiv, jako je CO₂ (oxid uhličitý), mohou pracovní tlaky dosahovat až 200 až 300 barů. Vývoj chladiv se zaměřuje na ekologii, proto moderní tepelná čerpadla využívají chladiva s nízkým potenciálem globálního oteplování (GWP). Použití ekologických chladiv zároveň ovlivňuje údržbu tepelného čerpadla a jeho celkovou životnost.
Typy kompresorů a jejich vliv
Kompresor je srdcem tepelného čerpadla, ovlivňuje jeho účinnost i hlučnost. Nejčastěji se používají pístové a scroll kompresory. Pístové kompresory mají vyšší hlučnost a jsou vhodné pro větší výkonové rozsahy. Scroll kompresory pracují tišeji a dosahují vyšší účinnosti díky plynulejšímu stlačování chladiva. Výběr kompresoru ovlivňuje nejen výkon zařízení, ale i jeho údržbu a provozní náklady.
| Typ kompresoru | Účinnost | Hlučnost | Vhodnost použití |
|---|---|---|---|
| Pístový | Střední | Vyšší | Větší výkonová čerpadla |
| Scroll | Vysoká | Nízká | Rezidenční a malé čerpadla |
| Absorpční | Nízká | Nízká | Specifické aplikace, principy fungování absorpčního tepelného čerpadla |
Tip: Častou chybou je nedostatečné zohlednění hlučnosti kompresoru při instalaci v obytných prostorách. Pro tiché prostředí doporučuji scroll kompresory. Pro koho se tepelná čerpadla s vyšší hlučností hodí – například průmyslové objekty, kde je hluk méně omezující faktor.
Instalace a dimenzování tepelných čerpadel
Instalace a dimenzování tepelného čerpadla je klíčová pro efektivní provoz a úsporu energie. Správný výběr výkonu vychází z výpočtu tepelné ztráty domu, přičemž je třeba zohlednit i ohřev teplé vody a specifika starších staveb.
Výpočet tepelné ztráty domu
Tepelná ztráta domu závisí na jeho velikosti, kvalitě zateplení a typu konstrukce. Například jednopodlažní dům o rozměrech 10 × 8 metrů má přibližně 160 m² podlahové plochy, což ovlivňuje množství tepla, které je potřeba dodat. Pro dimenzování čerpadla je nutné přesně spočítat tepelné ztráty, protože poddimenzování vede k nedostatečnému vytápění a předimenzování k vyšším nákladům.
Výběr a výkon čerpadla
Výkon tepelného čerpadla se volí podle vypočtené tepelné ztráty a druhu zdroje tepla, například vzduch-voda nebo země-voda. Ohřev teplé vody představuje až 20 % celkové spotřeby energie, proto je třeba výkon dimenzovat i s ohledem na tuto potřebu. Při výběru se doporučuje zohlednit topný faktor COP, který ovlivňuje efektivitu zařízení.
Požadavky na instalaci a elektrickou přípojku
Instalace čerpadla vyžaduje elektrickou přípojku 230 V pro menší jednotky nebo 400 V u výkonnějších systémů. Venkovní jednotku je vhodné umístit na místo s dobrým přístupem pro údržbu a dostatečným prostorem kolem ní. Správná instalace zajišťuje dlouhodobý provoz bez poruch.
- Výpočet tepelné ztráty – stanovte přesné hodnoty podle velikosti a izolace domu
- Volba výkonu čerpadla – zohledněte tepelnou ztrátu i potřebu ohřevu vody
- Příprava elektrické přípojky – zajistěte odpovídající napětí a jističe
- Umístění venkovní jednotky – vyberte místo s dobrým přístupem pro údržbu
Odborná rada: Při dimenzování a instalaci tepelných čerpadel v starších domech je nutné počítat s větší tepelnou ztrátou a možnými komplikacemi s instalací. Doporučuji konzultaci s odborníkem, který zohlední princip tepelného čerpadla a specifika vašeho domu.
Údržba a provoz tepelných čerpadel
Údržba a správný provoz tepelných čerpadel jsou klíčové pro jejich dlouhodobou funkčnost a efektivitu. V následujících částech najdete konkrétní doporučení k pravidelným servisním úkonům a provozním podmínkám, které ovlivňují topný faktor COP i výkon zařízení.
Pravidelná údržba a kontroly
Údržba tepelných čerpadel by měla proběhnout minimálně jednou ročně. Zahrnuje kontrolu těsnosti systému, aby nedocházelo k únikům chladiva, které přímo ovlivňuje funkci tepelného čerpadla. Dále je nutné zkontrolovat hladinu chladiva a provést čištění filtrů, což zabraňuje snížení výkonu a poškození komponent. Nedostatečná údržba často vede k poruchám a vyšší spotřebě elektrické energie.
Provozní podmínky a vliv teploty
Tepelná čerpadla jsou navržena tak, aby fungovala i při venkovních teplotách až −20 °C, avšak výkon zařízení s klesající teplotou výrazně klesá. Pro správný provoz je nezbytný stabilní přívod elektrické energie, jelikož čerpadlo využívá elektřinu k pohonu kompresoru a řízení systému. Časté chyby při provozu tepelných čerpadel zahrnují poddimenzování čerpadla nebo nedostatečné zohlednění vlivu venkovních teplot na topný faktor COP.
- Provozní pokles výkonu je běžný pod −15 °C
- Pravidelná kontrola elektrické přípojky zajišťuje bezporuchový chod
- Nesprávné dimenzování čerpadla vede k častějším startům a vyšší spotřebě
Tip: Při výběru typu tepelného čerpadla a dimenzování je vhodné konzultovat odborníka, který zohlední vaše konkrétní podmínky a zajistí optimální funkci i v zimním období.
Chladiva a ekologie tepelných čerpadel
Chladiva patří k základním komponentám tepelného čerpadla a ovlivňují jeho funkci i životnost. Správný výběr chladiva je klíčový nejen pro efektivní přenos tepla, ale také z hlediska ekologických dopadů a souladu s aktuální legislativou. Níže popisuji hlavní typy chladiv, jejich pracovní tlaky a ekologické aspekty, které je třeba při výběru zohlednit.
Typy chladiv a jejich pracovní tlaky
Běžná chladiva používaná v tepelných čerpadlech mají pracovní tlak v rozmezí 20 až 30 bar, což umožňuje standardní konstrukci kompresorů a výměníků. Naproti tomu chladivo CO₂ (oxid uhličitý) pracuje při výrazně vyšších tlacích, přibližně 200 až 300 bar, což vyžaduje robustnější a odolnější komponenty. Tlak chladiva tedy zásadně ovlivňuje konstrukční nároky na tepelné čerpadlo a jeho dimenzování.
Ekologické aspekty a legislativa
Legislativa EU postupně omezuje používání freonů s vysokým potenciálem globálního oteplování (GWP) a ničením ozónové vrstvy (ODP). Moderní tepelná čerpadla proto častěji využívají ekologičtější chladiva jako R32, R290 (propan), CO₂ a R717 (čpavek). Tato chladiva nejenže snižují ekologickou zátěž, ale přispívají i k delší životnosti systému díky lepší stabilitě a nižší toxicitě. Výběr vhodného chladiva je proto zásadní při plánování údržby tepelného čerpadla i jeho celkového provozu.
Spolupráce tepelných čerpadel s obnovitelnými zdroji energie
Tepelná čerpadla představují vysoce efektivní způsob vytápění, jehož úspora energie se dá významně zvýšit propojením s obnovitelnými zdroji energie. Taková integrace snižuje náklady na elektřinu a zároveň zvyšuje ekologickou hodnotu celého topného systému.
Integrace s fotovoltaickými systémy
Tepelná čerpadla lze kombinovat s fotovoltaickými panely, které přeměňují sluneční záření na elektřinu s účinností kolem 15-20 %. Tato elektřina přímo pohání kompresor tepelného čerpadla, což může snížit spotřebu elektřiny ze sítě až o 30-50 % v závislosti na velikosti instalace a ročním období. Díky tomu se zvyšuje topný faktor COP, který u moderních čerpadel dosahuje hodnot 3 až 5, což znamená, že z 1 kWh elektrické energie získáte 3 až 5 kWh tepla. Výběr tepelného čerpadla podle principu fungování (např. vzduch-voda nebo země-voda) je vhodné přizpůsobit tak, aby co nejlépe využilo dostupnou fotovoltaickou energii, například optimalizací provozu kompresoru v době maximální produkce elektřiny.
Další obnovitelné zdroje
Kromě fotovoltaiky lze tepelná čerpadla efektivně kombinovat s kotli na biomasu a solárními kolektory, což výrazně zvyšuje energetickou soběstačnost domácnosti. Kotle na biomasu mohou pokrýt špičkové tepelné ztráty v nejchladnějších dnech, kdy výkon tepelného čerpadla klesá, což zlepšuje celkovou spolehlivost systému. Solární kolektory zase doplňují tepelnou energii pro ohřev teplé vody, která představuje přibližně 20 % celkové spotřeby energie v domácnosti. Takové hybridní řešení snižuje závislost na elektřině a minimalizuje provozní náklady. Pravidelná údržba tepelného čerpadla, zahrnující kontrolu chladiva a těsnosti okruhu, je nezbytná pro dlouhodobou efektivitu a bezporuchový provoz celého systému.
Tip: Častou chybou je nedostatečné dimenzování tepelného čerpadla vzhledem k plánované integraci s fotovoltaikou nebo kotlem na biomasu, což může vést k nevyužití potenciálu obnovitelných zdrojů a snížení úspor. Pro koho se to hodí: domácnosti s dostatečným prostorem pro instalaci fotovoltaiky a kotlů na biomasu, které chtějí maximalizovat energetickou soběstačnost. Pro koho NE: malé byty bez možnosti instalace dalších zdrojů nebo s omezeným rozpočtem na komplexní systém.
Ekonomika a provoz tepelných čerpadel
Tepelná čerpadla představují efektivní řešení pro snížení nákladů na vytápění i přínos k ochraně životního prostředí. Jejich provoz nabízí zajímavé úspory energie a dlouhodobou návratnost investice, kterou ovlivňuje cena elektřiny i typ tepelného čerpadla.
Úspory a ekologické přínosy
Tepelná čerpadla využívají princip tepelného čerpadla k získání 3 až 5× více tepla z každé kilowatthodiny elektřiny díky vysokému topnému faktoru COP. Tím výrazně snižují emise CO₂, protože čerpají teplo z obnovitelných zdrojů, například ze vzduchu, země nebo vody. Typy tepelných čerpadel s nižšími provozními teplotami přispívají k lepší ekologické bilanci.
Návratnost investice a provozní náklady
Průměrná návratnost investice do tepelného čerpadla se pohybuje mezi 5 a 12 lety. Tento interval závisí na dimenzování čerpadla, ceně elektřiny a zdroji vytápění, z něhož se přechází. Vliv venkovních teplot ovlivňuje funkci tepelného čerpadla a tím i provozní náklady. Pro správný výběr a údržbu tepelného čerpadla platí, že kvalitní servis prodlužuje jeho efektivitu a snižuje náklady.
Tip: Při rozhodování o instalaci zvažte kombinaci tepelného čerpadla s fotovoltaikou pro výrazné snížení nákladů na elektřinu a rychlejší návratnost investice. Naopak u starších domů s nevhodnou izolací může být efektivita nižší, což návratnost prodlužuje.
Časté dotazy
Jaký je základní princip fungování tepelného čerpadla?
Tepelné čerpadlo využívá změnu skupenství chladiva v uzavřeném okruhu, které odebírá teplo z okolního prostředí a přenáší ho do topného systému. Tento proces je poháněn kompresorem a zahrnuje výparník, kondenzátor a expanzní ventil.
Jaké jsou hlavní typy tepelných čerpadel?
Existují čtyři hlavní typy: vzduch-voda (práce až do -20 °C), země-voda (využívá stabilní teplotu 10-12 °C ve vrtu 50-150 m nebo kolektoru 100-200 m²), voda-voda (čerpe teplo z podzemní vody 7-12 °C) a vzduch-vzduch (přenáší teplo mezi vzduchy).
Co znamená topný faktor (COP) a jaký má význam?
Topný faktor COP udává poměr vyrobeného tepla k spotřebované elektřině a pohybuje se mezi 3 a 5, což znamená, že z 1 kWh elektřiny lze získat 3 až 5 kWh tepla.
Jak probíhá dimenzování tepelného čerpadla?
Dimenzování závisí na výpočtu tepelné ztráty domu (např. 160 m² podlahové plochy u domu 10×8 m), zateplení, typu čerpadla a potřebě ohřevu teplé vody, která tvoří až 20 % spotřeby energie.
Jaká je doporučená údržba tepelných čerpadel?
Údržba zahrnuje roční kontrolu těsnosti systému, hladiny chladiva a čištění filtrů, aby byla zachována účinnost a prodloužena životnost zařízení.
Jaký vliv má typ chladiva na ekologii?
Moderní ekologická chladiva jako R32, R290, CO₂ a čpavek nahrazují freony s vysokým ODP a GWP, čímž snižují negativní dopad na životní prostředí a prodlužují životnost čerpadla.
Lze tepelné čerpadlo kombinovat s fotovoltaikou?
Ano, integrace s fotovoltaickými panely snižuje spotřebu elektřiny ze sítě a zvyšuje energetickou efektivitu domácnosti.
Jaká je průměrná návratnost investice do tepelného čerpadla?
Návratnost se pohybuje mezi 5 až 12 lety v závislosti na typu čerpadla, cenách energií a způsobu vytápění, ze kterého se přechází.
Jak tepelná čerpadla fungují při nízkých venkovních teplotách?
Tepelná čerpadla mohou pracovat až do -20 °C, ale výkon klesá s poklesem teplot. Při extrémním chladu je nutný stabilní přívod elektřiny pro kompresor.
Jaké typy kompresorů se používají v tepelných čerpadlech?
Používají se pístové a scroll kompresory; scroll jsou tišší a efektivnější, zatímco pístové mají vyšší hlučnost.
Jaký je princip fungování absorpčního tepelného čerpadla?
Absorpční tepelné čerpadlo využívá teplo z okolního prostředí a chemickou absorpci, kde chladivo je absorbováno absorbentem, a proces probíhá bez kompresoru, což snižuje spotřebu elektrické energie.
Jak tepelné čerpadlo získává teplo ze země?
Tepelné čerpadlo země-voda získává teplo pomocí zemních kolektorů nebo vrtů, které jsou umístěny minimálně 1,5 metru pod povrchem, kde je teplota stabilní kolem 10 °C.
Jak funguje tepelný výměník v tepelném čerpadle?
Tepelný výměník předává teplo mezi chladivem a okolním médiem, přičemž jeho účinnost dosahuje až 90 %, což je klíčové pro efektivní přenos tepla v systému.
Jaké jsou hlavní části tepelného čerpadla a jejich role?
Hlavní části jsou výparník, kompresor, kondenzátor a expanzní ventil; výparník odebírá teplo z okolí, kompresor zvyšuje tlak chladiva, kondenzátor předává teplo do topného systému a expanzní ventil reguluje tlak chladiva.
Jak funguje topení tepelným čerpadlem vzduch-voda?
Vzduch-voda tepelné čerpadlo odebírá teplo z venkovního vzduchu, které je následně přenášeno přes teplonosnou látku do vody v topném systému, s průměrnou účinností COP kolem 3,5 při teplotě vzduchu 7 °C.
