Správné označení kabelů výrazně usnadňuje jejich identifikaci a údržbu, zejména v rozvodech s množstvím vodičů. Popisovací štítky na kabely a návlečky na kabely zajistí přehlednost a ochranu před poškozením, což zvyšuje bezpečnost a efektivitu práce. Značení elektrických kabelů pomocí vhodného popisovače kabelů pomáhá předejít chybám a zjednodušuje servisní zásahy.
📌 To nejdůležitější
- Popisovací štítky jsou dostupné v rozměrech od 15,3×5,1 mm až po 215×279 mm a v různých materiálech jako polyester nebo nerezová ocel.
- Označovací trubičky mají průměr od 1,5 mm do 7 mm a smrští se v poměrech 2:1 a 3:1 pro pevné upevnění.
- Polyuretanové štítky odolávají teplotám, chemikáliím, UV záření a jsou vhodné do náročných průmyslových podmínek.
- Normy IEC 61439-1 a DIN EN 81346-1 jsou klíčové pro správné značení kabelů v průmyslu a rozváděčích.
- Speciální štítky s kovovým obsahem (14 %) jsou vhodné pro potravinářský průmysl, zajišťují detekovatelnost a bezpečnost výroby.
Co jsou popisovací štítky a označení kabelů a proč jsou důležité?

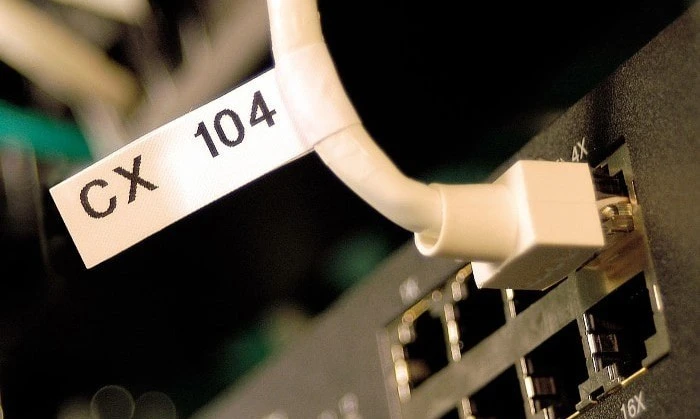

Popisovací štítky na kabely slouží k jednoznačné identifikaci elektrických vodičů přímo v rozvaděči i na trase kabeláže. Správné označení kabelů výrazně zrychluje orientaci při údržbě, opravách a revizích elektroinstalace. Označení kabelů pomocí popisovačů, návleček nebo zavíracích kabelových štítků zajišťuje přehlednost i v rozsáhlých průmyslových instalacích s desítkami až stovkami vodičů.
Používání popisovacích štítků přináší konkrétní výhody:
- Zrychluje identifikaci jednotlivých fází L1, L2 a L3 a dalších vodičů v elektrickém rozvaděči podle norem IEC 61439-1 a DIN EN 81346-1
- Minimalizuje riziko chyb při montáži a servisu elektroinstalace, které mohou vést k poruchám nebo bezpečnostním incidentům
- Zvyšuje bezpečnost práce díky jasnému a trvalému značení vodičů, které zabraňuje záměně fází a vodičů
- Usnadňuje dodržování platných norem a standardů kvality, například ISO 9001 a STMC certifikace u výrobců štítků
Jak používat popisovač kabelů pro trvalé označení
Popisovač kabelů musí být vyroben z materiálů odolných vůči mechanickému poškození, olejům, UV záření a teplotám v rozsahu od -40 °C do +105 °C (např. polyester, polyuretan nebo nerezová ocel). Zavírací kabelový štítek umožňuje pevné uchycení na kabely o průměru od 1,5 mm do 7 mm a zabraňuje nechtěnému sklouznutí i vibracím. Pro průmyslové aplikace se doporučují štítky s certifikovanou odolností proti chemikáliím a vysokým teplotám, například polyuretanové štítky HellermannTyton TAGPU.
Tip: Pro správné značení kabelů v elektrickém rozvaděči doporučuji používat kombinaci barevných návleček na kabely (průměry 2-7 mm, smrštění 2:1 nebo 3:1) a popisovacích štítků s jednoznačným kódem nebo číslem. Tato kombinace zajistí dlouhodobou přehlednost, usnadní revize a výrazně sníží riziko chyb při servisních zásazích.
Na co si dát pozor: Častou chybou je použití štítků bez dostatečné odolnosti vůči prostředí, což vede k rychlému opotřebení popisu a ztrátě čitelnosti. Také nevhodné rozměry štítků mohou způsobit nepřesné přichycení nebo překrytí důležitých informací.
Pro koho se to hodí: Popisovací štítky a návlečky jsou nezbytné v průmyslových a komerčních elektroinstalacích s vysokým počtem vodičů a požadavkem na rychlou identifikaci. Naopak v jednoduchých domácích instalacích s minimem vodičů lze často vystačit s barevným značením bez detailních štítků.
Jaké jsou typy a velikosti popisovacích štítků a návleček?
Pro správnou organizaci a značení kabeláže je klíčové znát základní typy a velikosti popisovacích štítků a návleček. Tyto prvky umožňují jasnou identifikaci vodičů a usnadňují jejich údržbu i kontrolu.
Typy štítků
Nejčastěji používané jsou polyesterové štítky díky vysoké odolnosti vůči vlhkosti a chemikáliím. Nerezové štítky jsou vhodné pro průmyslové prostředí s vysokými teplotami a mechanickým namáháním. Polyuretanové štítky nabízejí pružnost a odolnost proti oděru, což je výhodné pro kabely s častým pohybem. Podle zdrojů eagri.cz je správný výběr materiálu zásadní pro dlouhodobou spolehlivost značení.
Velikosti štítků
Popisovací štítky na kabely se vyrábějí v rozměrech od malých 15,3×5,1 mm, vhodných pro tenké vodiče, až po velké 215×279 mm, které slouží k označení silnoproudých kabelů nebo svazků. Výběr velikosti závisí na průměru kabelu a množství potřebných údajů.
| Typ štítku | Rozměry (mm) | Použití |
|---|---|---|
| Malé polyesterové | 15,3 × 5,1 | Označení tenkých vodičů |
| Střední polyuretanové | 50 × 20 | Flexibilní kabely |
| Velké nerezové | 215 × 279 | Průmyslové silnoproudé kabely |
Návlečky a smršťovací trubičky
Návlečky na kabely a smršťovací trubičky patří mezi oblíbené způsoby značení díky snadné aplikaci a spolehlivému upevnění. Trubičky mají průměr od 1,5 do 7 mm a smrštění v poměru 2:1 nebo 3:1, což zajišťuje pevné přilnutí i na nepravidelné tvary. Správná instalace návleček a použití popisovače kabelů výrazně zvyšuje čitelnost a odolnost označení i v náročných podmínkách.
Tip: Při instalaci návleček dbejte na správný průměr trubičky vůči kabelu, aby nedošlo k povolení nebo poškození značení.
Jaké materiály se používají pro štítky a jaká je jejich odolnost?
Pro správné značení elektrických kabelů je nezbytné zvolit vhodný materiál popisovacích štítků podle prostředí a požadavků na odolnost. Výběr materiálu ovlivňuje životnost štítků i jejich čitelnost v náročných podmínkách.
PVC a polyesterové štítky
PVC štítky a polyesterové štítky patří mezi nejběžnější materiály pro značení kabelů. PVC štítky mají dobrou mechanickou odolnost a jsou vhodné pro standardní aplikace v suchých i mírně vlhkých prostorách. Polyesterové štítky jsou odolnější vůči oděru a mírnému působení chemikálií, což je činí vhodnými pro běžné průmyslové prostředí.
Polyuretanové štítky a jejich testy odolnosti
Polyuretanové štítky odolávají vysokým teplotám až do 150 °C, chemikáliím a UV záření, což potvrzují i laboratorní testy dlouhodobé životnosti. Díky této odolnosti se hodí pro použití v náročných průmyslových podmínkách, kde jsou vystaveny olejům, kyselinám nebo mechanickému namáhání. Používání polyuretanových štítků zajišťuje spolehlivost značení kabelů i při dlouhodobém působení nepříznivých vlivů.
Nerezové štítky v korozivních prostředích
Nerezové štítky z oceli typu 316 nabízejí vysokou odolnost vůči korozi, kyselinám a agresivním chemikáliím. Tyto štítky jsou ideální pro speciální aplikace v chemickém průmyslu nebo venkovních instalacích s vysokou vlhkostí. Jejich pevnost a dlouhodobá odolnost zaručují bezpečné značení i v extrémních podmínkách.
- Vyberte materiál štítku – podle prostředí a požadavků na odolnost (PVC, polyester, polyuretan, nerez)
- Zkontrolujte typ utažení – například kabelový štítek zavírací pro pevné uchycení
- Použijte vhodný popisovač kabelů – aby značení bylo trvanlivé a čitelné
- Instalujte návěsky nebo návlečky na kabely – správně umístěné pro snadnou identifikaci
Tip: Pro průmyslové aplikace doporučuji polyuretanové štítky díky jejich odolnosti vůči chemikáliím a teplotám, zatímco pro venkovní nebo agresivní prostředí jsou vhodnější nerezové štítky.
Popisovací štítky na kabely tak vydrží i několik let v náročných podmínkách, což usnadňuje údržbu a bezpečnost elektroinstalací.
Jak správně aplikovat štítky a návlečky na kabely?
Správná aplikace popisovacích štítků a návleček na kabely vyžaduje pečlivou přípravu povrchu kabelu, volbu vhodného typu štítku a pevné uchycení pro dlouhodobou odolnost. Návlečky na kabely umožňují rychlé a přehledné označení, které je snadné aktualizovat i během provozu.
Příprava kabelu před značením
Vyčištění a důkladné vysušení povrchu kabelu zajišťuje lepší přilnavost popisovacích štítků. Příprava kabelů zahrnuje odstranění prachu, olejů a jiných nečistot, které by mohly snížit účinnost lepidla nebo způsobit uvolnění štítku.
Aplikace popisovacích štítků
Popisovací štítky na kabely je třeba pevně přilepit na připravený povrch a správně označit podle platných standardů značení elektrických kabelů. Lepení štítků musí být bez vzduchových bublin, aby se zabránilo postupnému odkrytí nebo poškození během provozu.
Použití návleček a smršťovacích trubiček
Návlečky na kabely – jak je správně instalovat a označovat, spočívá v jejich nasunutí na kabel a pevném umístění. Smršťovací trubičky se nasadí na kabel v místě značení a zahřejí, čímž se trubička smrští a pevně obepne kabelový izolant.
Údržba a kontrola značení
Pravidelná údržba značení zahrnuje kontrolu stavu štítků a návleček, aby zůstaly čitelné a funkční. Kontrola štítků v rozvaděči pomáhá předejít záměně vodičů a usnadňuje revize i údržbu elektroinstalace.
- Čištění kabelu – odstraňte nečistoty a vysušte povrch
- Výběr štítku – zvolte vhodný kabelový štítek nebo návlečku podle typu kabelu
- Aplikace štítku – pevně přilepte štítek nebo nasaďte návlečku
- Kontrola pevnosti – ujistěte se, že značení drží a je čitelné
- Pravidelná kontrola – sledujte stav značení během provozu
Odborná rada: Častou chybou je nalepení štítků na špinavý nebo vlhký povrch, což výrazně snižuje jejich životnost. Správné značení se hodí pro každou elektroinstalaci, ale návlečky nejsou ideální pro velmi tenké nebo flexibilní kabely, kde je lepší použít štítky zavírací.
Jaké normy a certifikace platí pro označování kabelů?
Normy označování kabelů tvoří základ bezpečné a přehledné elektroinstalace. Mezi klíčové patří norma IEC 61439-1, která stanovuje pravidla pro značení vodičů a kabelů v elektrických rozvodech, včetně barevného kódování fází L1, L2 a L3. Další důležitou normou je DIN EN 81346-1, zabývající se systematickým značením a strukturou kabeláže pro snadnou identifikaci a údržbu.
Certifikace, jako ISO 9001 a ISO 14001, garantují kvalitu výroby popisovacích štítků na kabely a zajišťují, že použité materiály splňují bezpečnostní normy pro označování kabelů. Speciální certifikace STMC pak potvrzuje odolnost a trvanlivost štítků při průmyslovém použití.
Pro správné značení kabelů a vodičů je nutné používat vhodné návlečky na kabely a popisovače kabelů, které odpovídají platným normám a usnadňují orientaci v elektroinstalaci.
- IEC 61439-1 určuje pravidla pro barevné značení a označování vodičů
- DIN EN 81346-1 stanovuje systematiku značení kabeláže pro přehlednou organizaci
- ISO 9001 a ISO 14001 zajišťují kvalitu a bezpečnost výrobních procesů popisovacích štítků
- STMC certifikace garantuje odolnost štítků v průmyslovém prostředí
Jak se značí vodiče a kabely podle platných norem
Značení kabelů podle norem klade důraz na jednoznačnost a trvanlivost. Barevné značení fází L1, L2 a L3 je standardizováno na hnědou, černou a šedou barvu. Použití kabelových štítků zavíracích typů a kvalitních popisovačů kabelů významně snižuje riziko chyb při instalaci a údržbě.
Jaké technologie tisku a software lze použít pro popisování kabelů?
Termotransferový tisk představuje nejčastější technologii používanou pro popisovací štítky na kabely díky své odolnosti vůči otěru, vlhkosti a chemikáliím. Tento způsob tisku zajišťuje trvalé označení kabelů, které je nezbytné pro jasnou identifikaci a bezpečnou údržbu elektroinstalací. Laserový tisk nabízí precizní a rychlé značení, vhodné zejména pro menší série štítků s jemnými detaily. Pro efektivní správu a tisk štítků je doporučený software M-Print® PRO, který umožňuje snadnou tvorbu individuálních popisů, integraci grafických symbolů a hromadný tisk.
Jak vybrat správné návěsky a štítky na kabely
- Zvažte materiál štítku podle prostředí, například PVC pro běžné použití nebo polyester pro průmyslové podmínky
- Používejte návlečky na kabely tam, kde je potřeba flexibilní značení bez poškození izolace
- Kabelový štítek zavírací zajistí pevné upevnění a odolnost proti ztrátě označení
- Přihlédněte ke standardům pro barevné označení fází L1, L2 a L3, které pomáhají ve snadné orientaci a bezpečnosti práce
Tip: Pro správné označení kabelů pro revize a údržbu je nezbytné používat trvanlivé štítky s čitelným tiskem, aby byla identifikace vždy rychlá a jednoznačná.
Speciální produkty a příslušenství pro označení kabelů
Pro průmyslové aplikace jsou nejvhodnější speciální popisovací štítky na kabely, které zajišťují odolnost a spolehlivost značení i v náročných podmínkách. Mezi často používané typy patří perforované štítky, které umožňují snadné připevnění, a detekovatelné štítky obsahující 14 % kovu, což usnadňuje jejich identifikaci pomocí detektorů kovu.
Pro trvalé označení kabelů se osvědčily značky MultiCard a MetalliCard, které nabízejí vysokou odolnost vůči mechanickému poškození a chemikáliím. SlimFix návlečky na kabely představují flexibilní řešení vhodné pro úzké prostory a kabely různých průměrů.
Pro správné použití doporučuji využít popisovač kabelů, který umožňuje trvalé a čitelné značení jednotlivých vodičů i kabelových skupin. Kvalitní kabelový štítek zavírací typ zaručuje pevné upevnění bez rizika uvolnění.
- Perforované štítky – snadná instalace a univerzální použití
- Detekovatelné štítky – obsahují 14 % kovu pro průmyslové prostředí
- MultiCard a MetalliCard – odolné kovové značky pro trvalé značení
- SlimFix návlečky – flexibilní a přizpůsobivé pro různé průměry kabelů
- Kabelový štítek zavírací – bezpečné upevnění bez posunu
Tip: Pro průmyslové elektroinstalace se vyplatí volit štítky s vysokou odolností vůči teplotám a chemikáliím, což zajišťují právě MetalliCard nebo detekovatelné štítky.
Praktické tipy pro označování kabelů v elektroinstalaci
Používání popisovače kabelů pro trvalé označení vodičů a kabelových svazků výrazně usnadňuje pozdější údržbu a opravy. Dodržujte standardy pro barevné označení fází L1, L2 a L3 a kombinujte je s vhodnými štítky pro jasnou a jednoznačnou identifikaci. Kvalitní popisovací štítky na kabely lze koupit u specializovaných prodejců elektro materiálu, kde najdete i návlečky na kabely a další příslušenství.
Časté dotazy (FAQ) k popisovacím štítkům a označení kabelů
Otázka: Jaké jsou nejběžnější velikosti popisovacích štítků na kabely?
Popisovací štítky mají rozměry od 15,3 × 5,1 mm po 215 × 279 mm, přičemž nejčastěji používané jsou štítky kolem 60 × 24 mm vhodné pro různé průměry kabelů.
Otázka: Jaký materiál je nejodolnější pro štítky v náročných podmínkách?
Polyuretanové štítky odolávají teplotám až do 150 °C, chemikáliím a UV záření, což je činí ideálními pro průmyslové prostředí s vysokými nároky na trvanlivost.
Otázka: Jak správně aplikovat smršťovací trubičky na kabely?
Smršťovací trubičky se nasadí na kabel a zahřejí, čímž se smrští v poměru 2:1 nebo 3:1. Tato pevná fixace zabraňuje posunutí a chrání označení před poškozením.
Otázka: Které normy upravují značení kabelů v průmyslu?
Normy IEC 61439-1 a DIN EN 81346-1 stanovují pravidla pro strukturované a bezpečné značení kabelů v rozváděčích, včetně požadavků na čitelnost a umístění štítků.
Otázka: Jaký je rozdíl mezi kabely označenými cy a cya?
Označení cy a cya liší druh vodiče a barevné značení fází podle platných norem; každý typ je určen pro specifické elektroinstalační aplikace.
Otázka: Jak dlouho vydrží popisovací štítky na kabely v extrémních podmínkách?
Polyuretanové štítky vydrží desítky let v podmínkách s vysokou vlhkostí, teplotními výkyvy a chemickými vlivy, což potvrzují laboratorní testy.
Otázka: Jaký software lze použít pro tisk štítků na kabely?
Software M-Print® PRO umožňuje importovat data, upravovat štítky a spravovat jejich tisk, přičemž podporuje termotransferový tisk pro trvanlivé označení.
Otázka: Jaké jsou výhody použití návleček na kabely?
Návlečky usnadňují rychlé a opakované označení kabelů bez nutnosti popisovače, což je výhodné pro dočasné značení nebo časté změny.
Otázka: Jaké speciální štítky jsou vhodné pro potravinářský průmysl?
Detekovatelné štítky TIPTAG MC obsahují cca 14 % kovových částic, které umožňují bezpečnou detekci ve výrobě a splňují hygienické normy.
Otázka: Kde koupit kvalitní popisovací štítky na kabely?
Kvalitní popisovací štítky nabízí specializovaní dodavatelé jako HellermannTyton, Lancomat nebo Weidmüller, dostupní na českém trhu i online.
Jaké jsou standardy pro barevné označení fází L1, L2 a L3?
Fáze L1 je označena červenou barvou, L2 žlutou a L3 modrou. Toto barevné značení usnadňuje bezpečnou identifikaci a je vyžadováno normami v elektroinstalacích.
Otázka: Jak se správně značí kabely v elektrickém rozvaděči podle platných norem?
Kabely se označují štítky s číselným nebo alfanumerickým kódem odpovídajícím schématu rozvaděče, přičemž štítky se umísťují maximálně 30 cm od spojů.
Otázka: Jaké jsou nejčastější chyby při označování kabelů a jak se jim vyhnout?
Časté chyby zahrnují špatnou čitelnost štítků a nedodržení norem. Doporučuje se používat odolné materiály a konzistentní značení podle platných standardů.
Otázka: Jak vybrat správné návlečky a štítky na kabely pro průmyslové použití?
Pro průmyslové prostředí vybírejte štítky z PVC nebo polyesteru odolné vůči teplotám nad 105 °C a chemikáliím, aby zajistily dlouhodobou životnost.
Otázka: Jaké jsou kroky pro správnou instalaci kabelových štítků zavíracích typů?
Očistěte povrch kabelu, navlékněte štítek a pevně jej uzavřete zámkem, čímž zajistíte pevné držení a minimalizujete riziko sklouznutí nebo ztráty značení.
