Bodová světla představují elegantní a funkční řešení osvětlení, které lze snadno integrovat do moderní elektroinstalace. Správný výběr, zapojení a rozmístění bodovek do sádrokartonu nebo jako zápustná světla výrazně ovlivní atmosféru i efektivitu osvětlení v interiéru. LED bodovky navíc přinášejí úsporu energie a dlouhou životnost, což ocení každý majitel domácnosti.
📊 Klíčová fakta
- Montáž jednoho bodového světla zabere maximálně 5 minut.
- LED bodovky mají životnost 30 000-50 000 hodin a nízkou spotřebu energie.
- Doporučené teploty barev světla jsou 2700 K, 3000 K a 4000 K podle využití místnosti.
- Bodová světla v koupelně musí splňovat IP krytí minimálně IP44 až IP67 podle zóny.
- Zapojují se paralelně s vodiči fáze a nuláku, nikoliv sériově, pro správný výkon.
Co jsou bodová světla a jak fungují v elektroinstalaci?
Bodová světla, známá také jako bodovky, jsou malá svítidla určená k efektivnímu osvětlení interiérů i exteriérů. V elektroinstalaci se zapojují paralelně, přičemž každé světlo má vlastní vodič fáze (hnědý nebo černý) a nulák (modrý). Paralelní zapojení zajišťuje, že každé bodové světlo dostává plné síťové napětí 230 V a funguje nezávisle na ostatních, což umožňuje snadné rozšiřování počtu světel bez poklesu výkonu a samostatné ovládání jednotlivých svítidel.
Moderní bodovky většinou využívají LED technologii s životností 30 000 až 50 000 hodin a nízkou spotřebou energie. Nejčastější patice jsou GU10 (230 V, rozteč 10 mm) a GX53 (ploché LED bodovky), přičemž některé typy, jako MR16 (Gx5.3), vyžadují 12 V napájení a transformátor. Zápustná bodová světla se instalují přímo do sádrokartonu nebo podhledu, přičemž montáž jednoho kusu trvá obvykle do 5 minut. Pro zápustné svítidlo je nutný dostatek prostoru nad stropem, protože stavební hloubka se pohybuje kolem 40-60 mm.
Správné zapojení bodových světel vyžaduje znalost elektroinstalace a dodržení bezpečnostních pravidel. Před prací je nezbytné vypnout přívod napětí v hlavním rozvaděči a ověřit vypnutí jističe pomocí zkoušečky napětí. Manipulaci s vodiči smí provádět pouze kvalifikovaný elektrikář, aby se zabránilo zkratu, požáru nebo úrazu elektrickým proudem. Paralelní zapojení vodičů zajišťuje, že porucha jednoho světla neovlivní ostatní.
Tip: Častou chybou při montáži bodovek je jejich zapojení do série, což způsobuje snížení napětí a nesprávný světelný výkon. Paralelní zapojení je proto nezbytné pro rovnoměrné a stabilní osvětlení.
Bodová světla se hodí pro osvětlení kuchyní, obývacích pokojů, chodeb i koupelen, přičemž v koupelnách je nutné dodržovat IP krytí podle zón vlhkosti (například minimálně IP44 mimo sprchový kout a IP65 nad sprchou). Pro koho se bodovky nehodí, jsou prostory bez dostatečného prostoru nad stropem pro zápustná svítidla nebo místa, kde není možné zajistit bezpečné vypnutí napájení při montáži.
Co jsou bodová světla a jak fungují
Bodová světla pracují na principu paralelního připojení k síťovému napětí 230 V pomocí dvou vodičů – fáze a nuláku. Toto zapojení umožňuje rovnoměrné rozložení napětí a světelného výkonu mezi jednotlivá svítidla. Bodovky do sádrokartonu se proto často kombinují s vypínači, které umožňují regulaci intenzity osvětlení v místnosti, například pomocí stmívačů kompatibilních s LED technologií. Zápustná LED bodová světla obvykle vyzařují světlo v úhlu 80° až 120°, což zajišťuje dostatečné a rovnoměrné osvětlení prostoru.
Jak správně zapojit bodová světla v elektroinstalaci?
Montáž bodových světel v elektroinstalaci vyžaduje přesné dodržení bezpečnostních pravidel a správný postup zapojení. Tento návod vás provede základními kroky potřebnými pro bezpečné a funkční zapojení bodovek, a to včetně doporučení ohledně ochranných pomůcek a principu paralelního zapojení.
Jak vypnout jistič a zajistit bezpečnost před zapojením bodových světel?
Před zahájením montáže bodových světel je nutné vypnout hlavní jistič, který odpojí napájení dotčené části elektroinstalace. Tím se výrazně sníží riziko úrazu elektrickým proudem. Doporučuji použít bezpečnostní rukavice z izolačního materiálu a šroubovák s ochranou, které zabrání průchodu elektřiny při manipulaci s vodiči. Zkoušečka napětí slouží k ověření, že je okruh skutečně bez napětí, což je klíčový krok před samotným zapojením bodových světel. Bezpečnost elektroinstalace nesmíte podcenit, protože i krátký dotyk živého vodiče může způsobit vážné zranění.
Princip paralelního zapojení bodových světel v elektroinstalaci
Bodová světla se standardně zapojují paralelně, což znamená, že každý kus má připojený vlastní fázový a nulový vodič. Paralelní zapojení bodových světel umožňuje, aby každé svítidlo fungovalo nezávisle, díky čemuž porucha jedné bodovky neovlivní ostatní světla v místnosti. Tento způsob zapojení je vhodný i pro LED bodovky 230V do stropu a zápustná světla do sádrokartonu. Montáž bodových světel trvá obvykle maximálně 5 minut, přičemž je nutné dbát na správné připojení vodičů a pevné uchycení svítidla. Při elektroinstalaci osvětlení je důležité nepřetěžovat okruh a zachovat správné dimenze vodičů.
- Vypnutí jističe – odpojte napájení v místě instalace.
- Ověření napětí – použijte zkoušečku napětí.
- Připravení vodičů – odizolujte konce vodičů.
- Paralelní zapojení – připojte fázový a nulový vodič ke každému bodovému světlu.

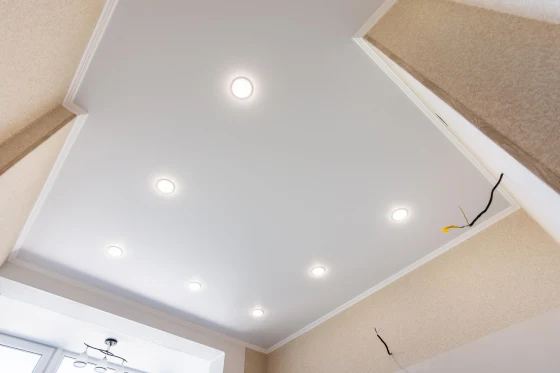

- Montáž bodovek do stropu – upevněte a zapusťte svítidla do připravených otvorů.
- Zapnutí jističe – zkontrolujte funkčnost osvětlovací soustavy.
Tip: Častou chybou je podcenění ověření absence napětí před zapojením, což může vést k úrazu. Pokud si nejste jisti, raději konzultujte elektroinstalaci s odborníkem. Tento postup se hodí pro domácí kutily i profesionály, ale instalace ve starších objektech může vyžadovat revizi elektroinstalace.
Jak vybrat vhodný typ bodovek podle místnosti a použití?
Výběr vhodného typu bodových světel závisí na konkrétním prostoru a jeho využití. Správná volba zohledňuje typ montáže, patice i teplotu barevnosti světla, což ovlivňuje celkovou atmosféru a bezpečnost elektroinstalace osvětlení.
Typy bodových světel a jejich montážní způsoby

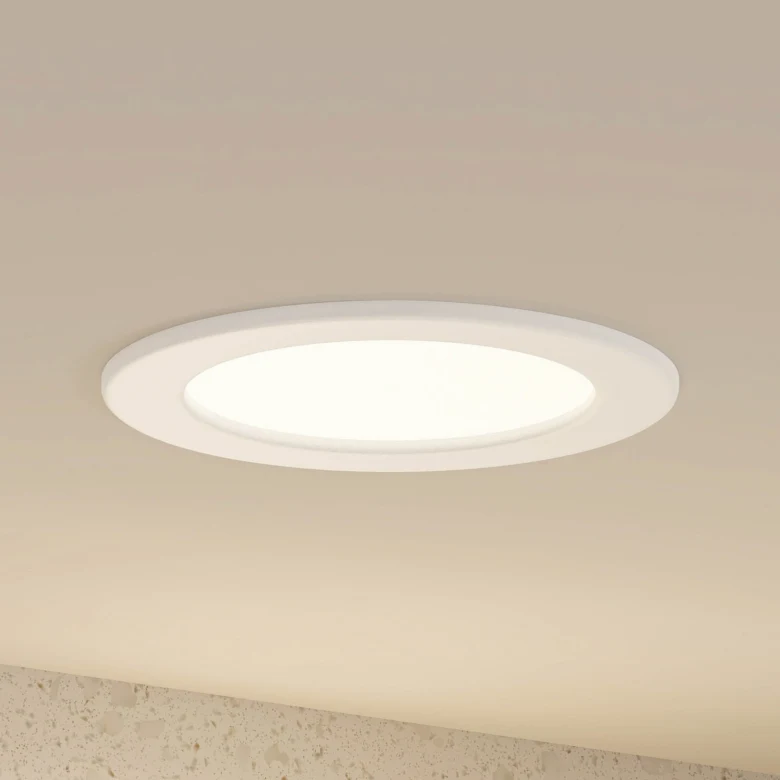

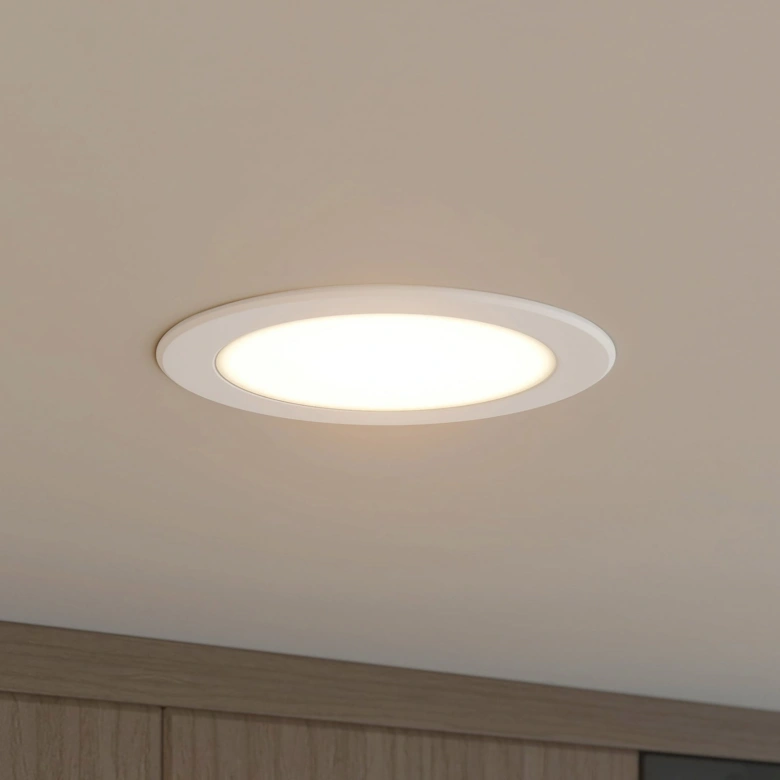

Základní rozdělení bodových světel je na zápustná a přisazená svítidla. Zápustná bodová světla mají stavební hloubku a instalují se přímo do sádrokartonu nebo stropu, což umožňuje čistý a nenápadný vzhled. Přisazená bodová světla se montují na povrch stropu, což je vhodné v místnostech, kde není možné vytvořit zapuštění. Montáž bodových světel do sádrokartonu vyžaduje přesné plánování elektroinstalace, aby byla zajištěna bezpečnost a estetika osvětlení. V koupelně a kuchyni je vhodné volit svítidla s vyšším krytím IP, které odolají vlhkosti.
Výběr LED bodovek podle patice a úhlu svícení
LED bodovky se nejčastěji vyrábějí s paticemi GU10 a MR16. Patice GU10 je robustnější a vhodná pro 230V elektroinstalaci bez potřeby transformátoru, zatímco MR16 vyžaduje napájení přes transformátor na 12V. Oba typy bodovek mají úhel vyzařování zpravidla do 90°, což umožňuje cílené osvětlení konkrétního místa nebo prostoru. Výběr patice musí odpovídat typu elektroinstalace a svítidla, aby se předešlo chybám v zapojení bodovek a případnému poškození zařízení.
| Typ patice | Napětí | Úhel vyzařování | Vhodné použití |
|---|---|---|---|
| GU10 | 230 V | 30° – 90° | Obývací pokoj, kuchyně |
| MR16 | 12 V | 38° – 90° | Koupelna, dekorativní osvětlení |
| GX53 | 230 V | 120° | Širší osvětlení, chodby |
Volba teploty barevnosti LED bodovek podle místnosti
Teplota barevnosti LED bodovek se pohybuje od 2700 K do 4000 K. Teplá bílá (2700 K) vytváří příjemnou a relaxační atmosféru, ideální pro obývací pokoje a ložnice. Neutrální bílá (3500-4000 K) poskytuje výraznější světlo vhodné do kuchyní a pracovních prostor, kde je potřeba dobrá viditelnost a větší koncentrace. Pro koupelnu se doporučuje neutrální bílá s vyšším krytím IP, aby nedošlo k poškození svítidla vlhkostí. Správná teplota barevnosti výrazně ovlivňuje pocit pohodlí a funkčnost osvětlení.
Tip: Při montáži bodových světel do sádrokartonu vždy zkontrolujte stavební hloubku a dostatečný prostor pro zapojení bodovek, aby nedocházelo k přehřívání nebo poškození elektroinstalace.
Jak rozmístit bodová světla pro optimální osvětlení?
Jak správně rozmístit bodová světla v místnosti pro optimální osvětlení?

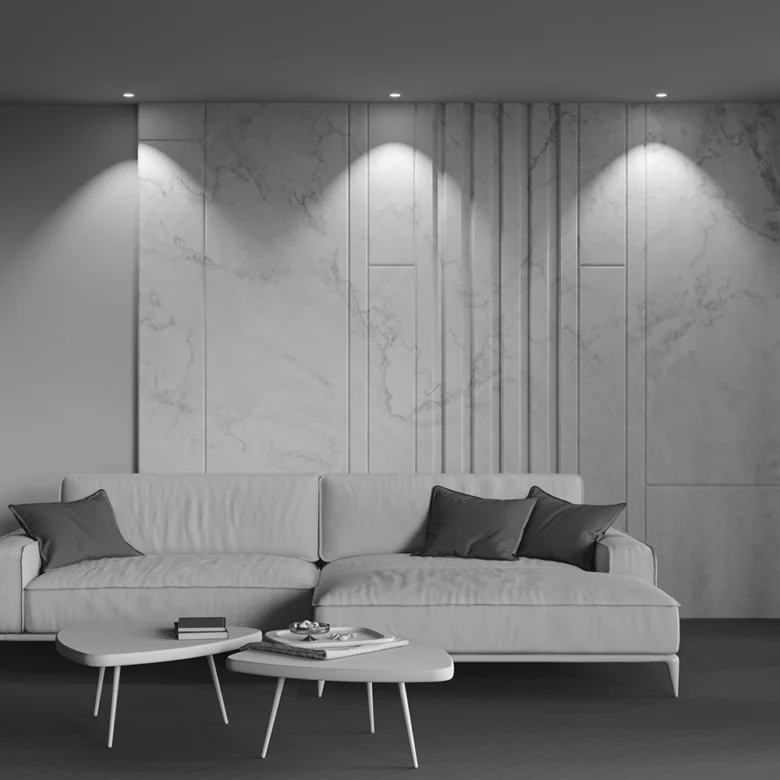

Pro rovnoměrné a efektivní osvětlení interiéru je klíčové správné rozmístění bodových světel. Bodovky do sádrokartonu se umisťují tak, aby vzdálenost od stěny byla mezi 40 a 60 cm. Tento rozestup minimalizuje vznik stínů a zajišťuje dostatečné osvětlení stěn i stropu. Mezi jednotlivými světly by měly být rozestupy 1,5 až 2 metry podle velikosti místnosti a požadované intenzity světla.
Bodová světla plní funkci hlavního i doplňkového osvětlení. V kuchyni doporučuji bodovky rozmístit rovnoměrně nad pracovní plochy, aby se zamezilo tmavým místům. V obývacím pokoji je vhodné kombinovat centrální zapojení bodovek s možností regulace intenzity světla pro různé situace.
- Umístěte LED bodovky rovnoměrně s rozestupy 1,5-2 m
- Dodržujte vzdálenost bodovek od stěny 40-60 cm
- Používejte zápustná světla pro čistý vzhled stropu
- Plánujte elektroinstalaci osvětlení s ohledem na vypínače a možnost stmívání
- V kuchyni zaměřte montáž bodových světel nad pracovní plochy
Tip: Při montáži bodových světel dbejte na správné zapojení bodovek podle elektroinstalace, aby bylo možné světla ovládat samostatně nebo skupinově.
Bezpečnost a normy při instalaci bodových světel
Bezpečnost elektroinstalace bodových světel je klíčová pro ochranu před úrazem elektrickým proudem a zajištění dlouhodobé funkčnosti osvětlení. Montáž bodových světel smí provádět pouze kvalifikovaná osoba s odpovídajícími znalostmi elektroinstalace osvětlení. Vlhké prostory, jako je koupelna, vyžadují speciální přístup k výběru a zapojení bodovek do sádrokartonu či jiných materiálů.
Normy pro osvětlení koupelny
V koupelnách musí být použita bodová světla s minimálním IP krytím IP44, přičemž v zóně 1, tedy v blízkosti sprchového koutu, je nezbytné IP65 nebo vyšší. Napájení těchto svítidel by mělo být SELV (Safety Extra Low Voltage) s hodnotou mezi 5 a 48 V, obvykle 12 V, aby se minimalizovalo riziko zásahu elektrickým proudem. Dodržování těchto norem je nezbytné pro bezpečnou montáž a provoz.
Zásady bezpečného zapojení a stmívání
Při zapojení bodových světel je nutné zajistit, že napájecí zdroj je umístěn mimo vlhké zóny koupelny. LED bodovky lze stmívat pouze s kompatibilními stmívači, jinak hrozí poškození svítidel nebo nestabilní svícení. Mezi základní bezpečnostní pravidla patří:
- montáž provádí kvalifikovaná osoba
- použití svítidel s odpovídajícím IP krytím
- SELV napájení ve vlhkých zónách
- výběr stmívače kompatibilního s LED technologií
Odborná rada: Neodborné zapojení bodovek často vede k poruchám elektroinstalace a může ohrozit bezpečnost uživatelů. Proto vždy doporučuji konzultovat montáž s elektrikářem.
Životnost a údržba LED bodovek
LED bodovky v elektroinstalaci osvětlení poskytují výraznou energetickou úsporu a dlouhou životnost, která se pohybuje mezi 30 000 až 50 000 hodinami provozu. Díky nízké spotřebě energie šetří náklady na elektřinu a zároveň snižují ekologickou zátěž. Montáž bodových světel, zejména zápustných světel do sádrokartonu, vyžaduje správné zapojení bodovek, aby se předešlo častým chybám, které mohou ovlivnit jejich výkon a životnost.
Údržba LED bodovek je jednoduchá a spočívá především v pravidelném čištění povrchu světel od prachu a nečistot. Tím se zachová optimální svítivost a prodlouží se jejich funkční doba. Na rozdíl od klasických žárovek LED bodovky nevyžadují výměnu tak často, což usnadňuje jejich dlouhodobé používání.
- Pravidelně odstraňujte prach z tělesa bodovek jemným hadříkem
- Kontrolujte správné zapojení bodovek při montáži do sádrokartonu
- Vyhněte se používání agresivních čisticích prostředků, které mohou poškodit povrch
Chybné zapojení bodovek a jak se jim vyhnout
Správné zapojení LED bodovek 230V do stropu je klíčové pro jejich bezproblémový provoz. Nesprávné elektroinstalace mohou vést k blikání světel nebo zkrácení životnosti. Doporučuje se vždy dodržovat návod výrobce a případně konzultovat montáž s odborníkem.
Časté dotazy (FAQ) k bodovým světlům v elektroinstalaci
Otázka: Jak daleko mají být bodovky od zdi pro rovnoměrné osvětlení?
Optimální vzdálenost bodovek od zdi je 40 až 60 cm, což zajistí rovnoměrné rozložení světla a minimalizuje stíny.
Otázka: Jak zapojit bodová světla v elektroinstalaci?
Bodovky se zapojují paralelně mezi vodič fáze a nulák. Před montáží vždy vypněte jistič a ověřte napětí testerem.
Otázka: Jak dlouho trvá montáž jednoho bodového světla?
Montáž zápustných světel do sádrokartonu zabere obvykle 3 až 5 minut, pokud je elektroinstalace připravena.
Otázka: Které typy patic se nejčastěji používají u bodovek?
Nejčastější jsou GU10 (230 V) a MR16 (12 V s transformátorem), které se liší požadavky na napájení.
Otázka: Jaká je doporučená teplota barev světla pro obývací pokoj?
Pro příjemnou atmosféru se doporučuje teplota 2700 až 3000 K, což odpovídá teplému bílému světlu.
Otázka: Jaké IP krytí musí mít bodová světla v koupelně?
V závislosti na zóně koupelny platí IP44 až IP67; zóna 1 vyžaduje minimálně IP65 a nízkonapěťové napájení 12 V.
Otázka: Jak často je třeba čistit LED bodovky?
Pravidelná údržba je jednou za 3 až 6 měsíců, aby se odstranil prach, který snižuje svítivost.
Otázka: Jsou LED bodovky stmívatelné?
Ano, ale pouze s kompatibilními stmívači, například systémy DALI nebo PUSH.
Otázka: Kdo by měl provádět montáž bodových světel?
Montáž by měl provádět kvalifikovaný elektrikář kvůli bezpečnosti a správnému zapojení elektroinstalace osvětlení.
Otázka: Jak rozmístit bodová světla v kuchyni?
Bodovky umístěte nad pracovní plochy ve vzdálenostech 1,5 až 2 metry a 40 až 60 cm od stěny pro optimální osvětlení.
Otázka: Co dělat při výměně žárovky v bodovém světle?
Vypněte jistič, nechte žárovku vychladnout a použijte správný typ patice dle svítidla.
Otázka: Jaké jsou rozdíly mezi zápustnými a přisazenými bodovkami?
Zápustná světla se instalují do sádrokartonu s menší hloubkou, přisazená jsou na povrchu stropu a mají širší úhel svícení.
Otázka: Jaké jsou nejčastější chyby při zapojení bodovek?
Častou chybou je sériové zapojení místo paralelního, které způsobuje nerovnoměrné svícení a riziko přetížení.
Otázka: Jak plánovat elektroinstalaci bodových světel v novostavbě?
Rozmístění plánujte podle funkce místnosti, počtu svítidel, úhlu svícení a dostupnosti napájení.
Otázka: Kdy je vhodné použít bodovky místo klasického osvětlení?
Bodovky jsou ideální pro osvětlení pracovních ploch, zvýraznění detailů a úsporné osvětlení s možností stmívání.
Otázka: Jaký je doporučený úhel svícení u hlavního osvětlení?
Pro hlavní osvětlení doporučuji úhel svícení alespoň 80°, aby světlo pokrylo větší plochu rovnoměrně.
Otázka: Jak se liší bodovky s integrovaným LED zdrojem od těch na výměnnou žárovku?
Integrované LED bodovky mají delší životnost a vyšší účinnost, ale při poruše se mění celé svítidlo.
Otázka: Jaká je orientační cena nejlevnějších bodových světel?
Základní LED bodovky pořídíte od 50 Kč, cena však roste s parametry a designem.
Otázka: Jak umístit bodovky do sádrokartonu?
Zajistěte dostatečnou stavební hloubku kolem 5 cm a správnou montážní přípravu elektroinstalace.
Otázka: Jaké jsou možnosti ovládání bodových světel?
Lze je ovládat klasickými vypínači, stmívači vhodnými pro LED a také chytrými domácími systémy.
