Elektroinstalace v koupelně vyžaduje pečlivé dodržování bezpečnostních norem a správné umístění zásuvek podle definovaných zón. Volba vhodného krytí IP a respektování pravidel zajišťují ochranu před vlhkostí a rizikem úrazu elektrickým proudem. Dodržování těchto zásad je klíčové pro bezpečný provoz a dlouhodobou spolehlivost elektrických rozvodů v koupelně.
🔑 Hlavní body
- Koupelna je rozdělena do čtyř bezpečnostních zón (0 až 3) podle normy ČSN 33 2000-7-701 ed. 2 z roku 2007.
- Zásuvky na hraně umývacího prostoru musí být minimálně 120 cm nad podlahou, mimo umývací prostor lze zásuvky instalovat od 20 cm nad podlahou.
- V zóně 0 a 1 jsou povolena pouze nízkonapěťová zařízení do 12 V a s krytím IPX4 a vyšším.
- Zásuvka pro pračku by měla být umístěna cca 16 cm nad podlahou, se samostatným jištěním a proudovým chráničem do 30 mA.
- Elektroinstalace v koupelně musí mít vlastní jistič a všechny kovové části musí být připojeny k ochrannému pospojování.
Bezpečnostní zóny v koupelně: klíč k bezpečné elektroinstalaci
Bezpečnostní zóny v koupelně určují přesná pravidla pro instalaci elektroinstalace, zejména zásuvek a svítidel, a jsou klíčové pro zajištění bezpečného užívání. Podle normy ČSN 33 2000-7-701 ed. 2 (2007) se koupelna dělí na čtyři zóny, které definují maximální povolená zařízení a požadavky na krytí IP.
- Zóna 0 zahrnuje vnitřek vany nebo sprchového koutu a nepovoluje instalaci zásuvek; zde lze použít pouze zařízení s krytím minimálně IPX7 určená pro přímý kontakt s vodou.
- Zóna 1 sahá do výšky 225 cm a 60 cm od okraje vany nebo sprchy, kde jsou povolena nízkonapěťová zařízení s krytím minimálně IPX4, zásuvky jsou zde zakázány.
- Zóna 2 rozšiřuje tuto oblast do 3 metrů výšky a 60 cm vzdálenosti od zóny 1; zde může být instalováno osvětlení a zásuvky s krytím IPX4 a vyšším.
- Zóna 3 zahrnuje prostor mimo tyto oblasti, kde platí základní požadavky na krytí a bezpečnost.
Pro správné plánování elektroinstalace v koupelně je zásadní znát tyto bezpečnostní zóny, aby bylo možné vybrat vhodné zásuvky s odpovídajícím krytím IP a instalovat proudový chránič. Výška zásuvek by měla respektovat normy a bezpečnostní zóny, aby se minimalizovalo riziko úrazu elektrickým proudem.
Jaké elektroinstalační zóny platí v koupelně
Pochopení a respektování bezpečnostních zón je nezbytné pro bezpečnou elektroinstalaci koupelny a zabraňuje častým chybám, jako je instalace nevhodných zásuvek v zakázaných zónách.
Správné umístění zásuvek v koupelně podle norem
Správné umístění zásuvek v koupelně je klíčové pro zajištění bezpečnosti a dodržení platných elektroinstalačních norem. Výška zásuvky a její pozice vzhledem k umyvadlu či dalším zařízením musí odpovídat přísným pravidlům, která chrání před nebezpečím úrazu elektrickým proudem.
Kde přesně smí být umístěna zásuvka v koupelně?
Zásuvky v koupelně musí být instalovány mimo bezpečnostní zóny 0 a 1, tedy mimo prostor vany, sprchového koutu a jejich bezprostřední okolí. Na hraně umývacího prostoru, například u umyvadla, se doporučuje umístit zásuvku minimálně 120 cm nad podlahou, aby byla mimo dosah přímé vody. Mimo tento umývací prostor je možné instalovat zásuvky již od výšky 20 cm nad podlahou. Speciální pravidla platí pro zásuvku určenou pro pračku – ta se umísťuje přibližně 16 cm nad podlahou, ale nesmí být pod přívodem vody ani pod odpadem, aby se zabránilo riziku kontaktu s vodou a případnému zkratu. Tento způsob elektroinstalace koupelna respektuje bezpečnostní zóny a minimalizuje riziko úrazu.
Jaké jsou normy pro instalaci zásuvek v koupelně?
Platné normy vyžadují, aby zásuvky v koupelně měly samostatný přívod elektrické energie s vlastním jističem a proudovým chráničem s vybavovacím proudem maximálně 30 mA. Proudový chránič zajišťuje rychlé odpojení v případě úniku proudu, což výrazně zvyšuje bezpečnost. Zásuvky musí být instalovány s dodržením minimálních výšek podle bezpečnostních zón a nesmí se nacházet v zónách 0 a 1. Ochranné pospojování, které propojuje vodiče, musí mít minimální průřez 4 mm², což garantuje dostatečnou kapacitu pro odvádění případného poruchového proudu. Všechny zásuvky přitom musí odpovídat krytí IP vhodnému pro vlhké prostředí koupelny, obvykle IP44 a vyšším.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Minimální výška zásuvky u umyvadla | 120 cm nad podlahou | V okrajových bezpečnostních zónách |
| Výška zásuvky pro pračku | cca 16 cm nad podlahou | Mimo přívod vody a odpady |
| Proudový chránič | max. 30 mA vybavovací proud | Samostatný jistič vyžadován |
Bezpečnostní požadavky a jištění elektroinstalace v koupelně
Elektroinstalace v koupelně podléhá přísným bezpečnostním předpisům, které minimalizují riziko úrazu elektrickým proudem v prostředí zvýšené vlhkosti. Každá zásuvka v koupelně musí být osazena samostatným jističem a proudovým chráničem s vybavovacím proudem maximálně 30 mA. Tento proudový chránič chrání uživatele před nebezpečným dotykovým proudem a je základním prvkem bezpečné elektroinstalace koupelna.
Ochranné pospojování kovových částí, jako jsou vodovodní potrubí, odpadní trubky a topná tělesa, se provádí vodičem s minimálním průřezem 4 mm². Toto pospojování zajišťuje, že všechny kovové části jsou elektricky propojeny a připojeny k ochrannému systému, což zabraňuje vzniku nebezpečného napětí na těchto částech.
Při plánování elektroinstalace v koupelně s ohledem na bezpečnost a zóny je nutné respektovat rozdělení prostoru do bezpečnostních zón, které určují povolené typy zařízení a požadavky na krytí IP. Zásuvky v koupelně se proto umisťují mimo nejrizikovější zóny, obvykle minimálně 60 cm od vany nebo sprchového koutu, a instalují se s krytím odpovídajícím normám.
- Každá zásuvka musí mít vlastní jistič a proudový chránič do 30 mA
- Ochranné pospojování kovových částí vodičem s průřezem min. 4 mm²
- Respektovat bezpečnostní zóny a odpovídající krytí IP zásuvek
- Výška zásuvky v koupelně by měla být zvolena tak, aby byla bezpečně dostupná a mimo dosah vody
Tip: Při instalaci elektroinstalace v koupelně vždy konzultujte platné normy ČSN 33 2000-7-701 a využijte schémata s vyznačením zón a zásuvek, která výrazně usnadní správné rozmístění a jištění.
Jak vybrat a instalovat zásuvky v koupelně s ochranou proti vlhkosti
Pro bezpečnou elektroinstalaci v koupelně je nezbytné použít zásuvky s krytím minimálně IP44, které zajišťují ochranu proti stříkající vodě a vlhkosti. V malé koupelně je nutné zásuvky umístit mimo bezpečnostní zóny 0 a 1, kde hrozí přímý kontakt s vodou, což omezuje počet vhodných míst pro instalaci. U velkých koupelen platí stejná pravidla, avšak díky větším rozměrům prostoru lze zásuvky rozmístit flexibilněji s dodržením předepsaných vzdáleností a krytí.
Výška instalace zásuvek musí být podle normy ČSN 33 2000-7-701 ed. 2 minimálně 120 cm nad podlahou, pokud jsou umístěny na hranici umývacího prostoru, a minimálně 20 cm nad podlahou mimo tento prostor. Zásuvky pro pračku se instalují ve výšce přibližně 16 cm nad podlahou, vždy mimo přímý dosah vody a odpadu. Každá zásuvka musí být chráněna proudovým chráničem s vybavovacím proudem maximálně 30 mA, což výrazně snižuje riziko úrazu elektrickým proudem.
Návod na instalaci zásuvky v koupelně podle platných pravidel
- Výběr zásuvky – použijte zásuvky s krytím IP44 nebo vyšším, určené pro vlhké prostředí koupelny.
- Určení bezpečnostní zóny – identifikujte zóny 0, 1 a 2 dle ČSN 33 2000-7-701 ed. 2 a plánujte instalaci zásuvek mimo tyto oblasti.
- Nastavení výšky – instalujte zásuvky minimálně 120 cm nad podlahou na hranici umývacího prostoru, mimo něj minimálně 20 cm nad podlahou.
- Použití proudového chrániče – zajistěte jištění s RCD do 30 mA pro ochranu proti úrazu elektrickým proudem.
- Připojení a kontrola – zapojte zásuvku podle schématu elektroinstalace koupelny, proveďte revizi a otestujte funkčnost a bezpečnost.
Tip: Častá chyba při instalaci zásuvek v koupelně je umístění příliš blízko sprchového koutu bez odpovídajícího krytí IP a bez použití proudového chrániče, což výrazně zvyšuje riziko úrazu. V malé koupelně je nezbytné pečlivě plánovat rozmístění zásuvek vzhledem k omezenému prostoru a přísnému dodržování bezpečnostních zón. Naopak ve velké koupelně lze využít většího prostoru pro optimální rozmístění zásuvek s odpovídajícím krytím a jištěním.
Osvětlení a topná tělesa v koupelně: normy a praktické rady
Kvalitní osvětlení a správná elektroinstalace topných těles v koupelně jsou klíčové pro bezpečnost i komfort uživatelů. Podle platných norem musí být osvětlení dimenzováno tak, aby splňovalo požadavky na krytí a umístění v souladu s bezpečnostními zónami.
Požadavky na osvětlení v koupelně
V koupelně by měla být minimálně dvě svítidla s odpovídajícím krytím IP. Svítidla v blízkosti sprchového koutu nebo vany musí mít krytí od IPX4 do IPX7 podle příslušné bezpečnostní zóny, aby byla chráněna před vlhkostí a stříkající vodou. Osvětlení u zrcadla by mělo eliminovat stíny na obličeji, což zvyšuje komfort při hygienických úkonech. Doporučuje se použít moderní LED osvětlení s možností stmívání pro lepší regulaci intenzity světla.

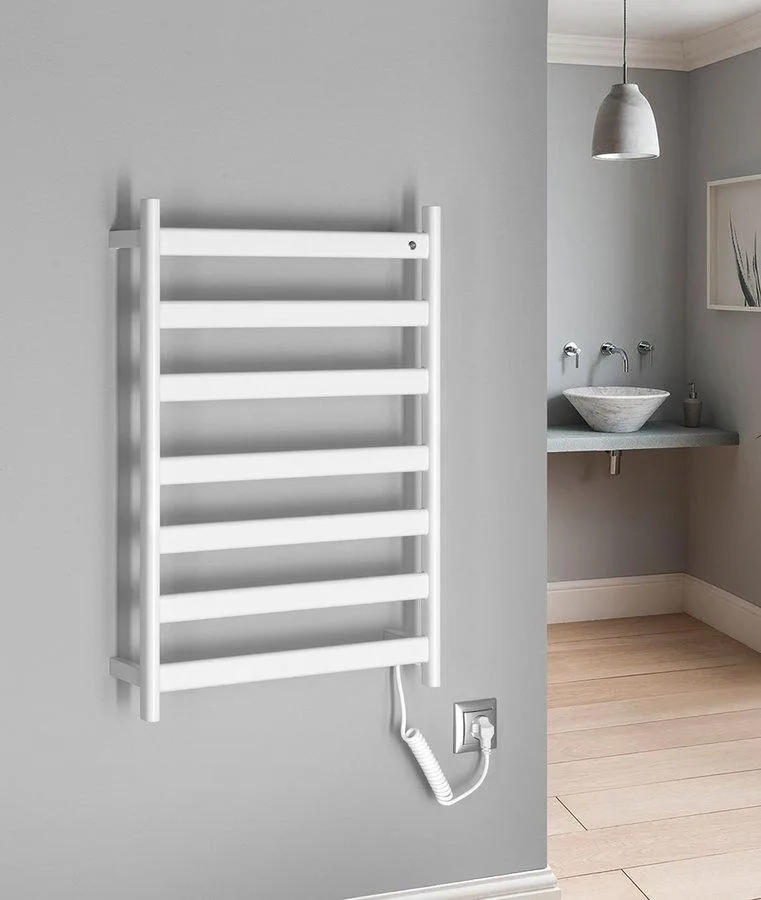

Elektroinstalace topných těles
Topná tělesa v koupelně vyžadují samostatnou zásuvku s jištěním minimálně 16 A, aby bylo zajištěno dostatečné zabezpečení proti přetížení. Připojení musí být chráněno proudovým chráničem, který snižuje riziko úrazu elektrickým proudem. Při plánování elektroinstalace koupelna je nezbytné zohlednit tyto bezpečnostní předpisy a správnou výšku zásuvky, která usnadní přístup a provoz topných zařízení.
- Minimální počet svítidel: 2
- Krytí svítidel: IPX4 až IPX7 podle zóny
- Samostatné jištění topných těles: 16 A
- Povinný proudový chránič u zásuvek pro topná tělesa
- Doporučené LED osvětlení se stmíváním
Tip: Při instalaci osvětlení a zásuvek v koupelně vždy konzultujte elektroinstalační normy, například elektroinstalace v koupelně pdf návody a normy ke stažení, abyste zajistili správné krytí IP a umístění podle bezpečnostních zón.
Časté chyby a doporučení při instalaci elektroinstalace v koupelně
Nejčastější chyby při instalaci elektroinstalace a zásuvek v koupelně vedou k vážnému nebezpečí úrazu elektřinou. Patří sem především umístění zásuvek v zakázaných bezpečnostních zónách 0 a 1, kde je zvýšené riziko kontaktu s vodou. Další častou chybou je nedodržení správné výšky zásuvky, která by měla být minimálně 60 cm nad podlahou, aby se zabránilo stříkající vodě. Nesprávné jištění bez použití proudového chrániče výrazně snižuje bezpečnost, protože tento prvek chrání proti úrazu elektrickým proudem.
Instalace elektroinstalace koupelna musí být vždy schválena odbornou revizí, která potvrdí splnění všech platných norem a správné krytí IP zásuvek odpovídající vlhkému prostředí. Častá chyba je také ignorování pravidelných kontrol a revizí, což může vést k závažným závadám.
Tip: Při plánování elektroinstalace v koupelně vždy konzultujte projekt s certifikovaným elektrikářem a využijte elektrotechnická schémata s vyznačením bezpečnostních zón. Vyhnete se tak riziku nevyhovujících zásuvek a zajistíte maximální bezpečnost vaší koupelny.
Moderní technologie a specifika instalace elektroinstalace v koupelně
Moderní elektroinstalace v koupelně klade důraz na bezpečnost a funkčnost, zvláště pokud je prostor vybaven podlahovým topením a chytrými technologiemi. Při plánování je nezbytné respektovat bezpečnostní zóny a použít vhodné krytí IP, aby elektroinstalace koupelna splňovala platné normy a zajišťovala spolehlivost po dlouhá léta.
Instalace v koupelnách s podlahovým topením
Podlahové topení v koupelně vyžaduje speciální přístup k elektroinstalaci kvůli zvýšené vlhkosti a teplotním výkyvům. Materiály a zařízení musí mít odpovídající krytí IP minimálně 44, aby odolaly vlhkosti. Zásuvky v koupelně je třeba instalovat mimo přísné bezpečnostní zóny, přičemž výška zásuvky by měla být v souladu s normami, obvykle 120 cm nad podlahou. Elektroinstalace musí zahrnovat proudový chránič pro maximální ochranu uživatelů a minimalizaci rizika úrazu.
Integrace chytré domácnosti a LED osvětlení
Chytrá domácnost umožňuje řízení osvětlení i podlahového topení přes mobilní aplikace a hlasové asistenty. LED osvětlení koupelna nabízí nejen energetickou úsporu, ale i možnost stmívání a nastavení barevných scén, což zvyšuje komfort a estetiku prostoru. Moderní osvětlení zrcadel se často integruje přímo do systému chytré domácnosti, což umožňuje přesné ovládání intenzity světla podle aktuálních potřeb.
Tip: Při plánování elektroinstalace v koupelně s ohledem na bezpečnost a zóny je klíčové zvolit správné umístění zásuvek a zajistit kvalitní krytí IP. Častou chybou je instalace zásuvek příliš blízko k vodě nebo bez proudového chrániče, což ohrožuje bezpečnost.
Pro koho se to hodí: majitelé moderních koupelen s podlahovým topením a zájmem o chytré technologie. Pro koho NE: prostory bez odborné přípravy či bez možnosti dodržet bezpečnostní normy ČSN.
Časté dotazy
Kde je povoleno umístit zásuvku v koupelně podle norem?
Zásuvky nesmí být v zónách 0 a 1, na hraně umývacího prostoru musí být minimálně 120 cm nad podlahou, mimo umývací prostor od 20 cm, pračková zásuvka cca 16 cm nad podlahou.
Jaká krytí IP musí mít zásuvky a svítidla v koupelně?
V zóně 0 a 1 je požadováno krytí IPX4 a vyšší, v zóně 2 minimálně IP44, v zóně 3 stačí IP21.
Jaké jištění musí mít zásuvky v koupelně?
Každá zásuvka musí mít vlastní jistič a proudový chránič s maximálním vybavovacím proudem 30 mA.
Jaká je výška zásuvky pro pračku v koupelně?
Zásuvka pro pračku se umisťuje vedle nebo za pračku ve výšce přibližně 16 cm nad podlahou.
Jaké jsou nejčastější chyby při instalaci elektroinstalace v koupelně?
Nejčastější chyby jsou umístění zásuvek v zakázaných zónách, nedodržení výšek, chybějící proudový chránič a absence revizí.
Je nutné elektroinstalaci v koupelně pravidelně kontrolovat?
Ano, pravidelné revize elektroinstalace jsou doporučeny pro dlouhodobou bezpečnost a funkčnost.
Jaké jsou specifika instalace elektroinstalace v koupelně s podlahovým topením?
Je potřeba použít speciální materiály odolné vůči vlhkosti a teplotě, instalaci provádí odborník s ohledem na normy.
Jaké moderní technologie lze využít v elektroinstalaci koupelny?
Chytrá domácnost umožňuje řízení osvětlení a topení, LED osvětlení nabízí stmívání a barevné scénáře pro komfort.
Jak plánovat elektroinstalaci v malé koupelně?
V malé koupelně je důležité umístit zásuvky mimo zóny 0 a 1 a zvolit vhodné krytí IP s ohledem na omezený prostor.
Kolik přibližně stojí instalace zásuvky v koupelně?
Cena instalace se liší, ale orientačně se pohybuje od 1500 do 3000 Kč včetně materiálu a práce odborníka.
Jaké jsou elektroinstalační zóny v koupelně a jak ovlivňují instalaci zásuvek?
Koupelna je rozdělena do tří zón (0, 1, 2); zásuvky jsou povoleny pouze mimo tyto zóny, aby byla zajištěna bezpečnost proti vlhkosti.
Jaká je minimální výška instalace zásuvek v koupelně?
Minimální výška zásuvek v koupelně je doporučena na 120 cm nad podlahou, aby se předešlo kontaktu s vodou.
Jaké typy zásuvek jsou vhodné pro koupelny s ohledem na ochranu proti vlhkosti?
Vhodné jsou zásuvky s krytím minimálně IP44, ideálně s ochranným víčkem proti stříkající vodě.
Jak správně rozmístit zásuvky v koupelně podle bezpečnostních pravidel?
Zásuvky by měly být umístěny mimo dosah vany a sprchového koutu, nejméně 60 cm od zdrojů vody.
Jaké jsou požadavky na osvětlení v koupelně z hlediska elektroinstalace?
Svítidla v koupelně musí mít krytí minimálně IP44 a být napájena přes jistič s proudovým chráničem 30 mA.
