Chemická kotva představuje účinné řešení pro pevné a bezpečné ukotvení prvků v různých konstrukcích. Správná volba a montáž kotvy spolu s respektováním technických parametrů, jako je doba tvrdnutí a nosnost, zajistí dlouhodobou spolehlivost spojení. Tento návod pomůže pochopit klíčové postupy a zásady pro efektivní použití chemické kotvy.
💡 Klíčové informace
- Chemická kotva je dvousložková pryskyřicová směs o objemu běžné kartuše 300 ml.
- Orientační nosnost chemické kotvy M12 v betonu C20/25 je až 1100 kg při hloubce kotvení 8 cm.
- Doba počátečního vytvrdnutí chemické kotvy se pohybuje mezi 2 až 8 minutami v závislosti na teplotě.
- Při vrtání otvoru pro chemickou kotvu se přidává 2-4 mm k průměru závitové tyče pro správnou fixaci.
- Vinylesterové chemické kotvy jsou vhodné pro vlhké a venkovní prostředí, polyesterové pro suché vnitřní prostory.
Využití chemické kotvy v praxi a její hlavní výhody
Chemická kotva se používá především k upevnění těžkých předmětů, jako jsou schodiště, zábradlí nebo stroje, a to i v situacích, kde je nutné kotvit do stropu nebo do narušených materiálů. Na rozdíl od mechanických hmoždinek, které mají nižší nosnost, nabízí chemická kotva díky speciální maltě a správné montáži pevnost v řádu stovek až tisíců kilogramů. Montáž chemické kotvy vyžaduje přesné vrtání, použití závitové tyče a správný návod na použití chemické kotvy v betonu, aby se dosáhlo maximální spolehlivosti.
Jak se používá chemická kotva při upevnění těžkých předmětů?
Chemická kotva umožňuje pevné upevnění těžkých konstrukcí v různých materiálech, včetně betonu, zdiva nebo dutých materiálů. Typické použití zahrnuje kotvení schodišť, zábradlí, strojů nebo konstrukcí zavěšených na stropě. Nejprve se provede vrtání na chemickou kotvu podle doporučené hloubky, následně se otvor vyčistí od prachu a aplikuje se chemická malta spolu se závitovou tyčí. Tento způsob montáže nabízí výrazně vyšší nosnost než mechanická hmoždinka a zároveň umožňuje kotvení i v narušených či prasklých materiálech, kde klasické kotvení selhává.
Jaká je nosnost chemické kotvy a jak ji ovlivňuje materiál?
Nosnost chemické kotvy závisí na typu použité chemické malty, průměru závitové tyče a kvalitě podkladu. V betonu může chemická kotva unést zatížení od několika stovek až po více než tisíc kilogramů, což je u mechanických hmoždinek obvykle nedosažitelné. Nosnost se snižuje v případě kotvení do porézních nebo narušených materiálů, kde je třeba použít speciální plastové sítko pro zajištění stability malty. Pro správnou montáž je klíčové dodržet návod na použití chemické kotvy, správně vyvrtat díru a dodržet dobu tvrdnutí chemické kotvy, která obvykle činí 30 až 60 minut podle typu malty a teploty okolí.
- Chemická kotva má nosnost v řádu stovek až tisíců kilogramů
- Mechanická hmoždinka nabízí nižší nosnost a omezené použití do poškozených materiálů

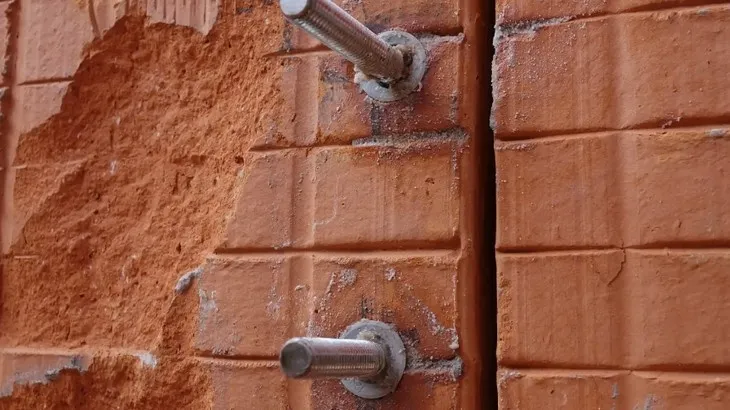

- Pro kotvení do dutých nebo narušených materiálů se používá plastové sítko jako výztuha
- Správná montáž zahrnuje vrtání na chemickou kotvu přesně podle návodu a použití závitové tyče
Tip: Častou chybou při aplikaci chemické kotvy je nedostatečné vyčištění vrtaného otvoru od prachu, což snižuje adhezi malty a tedy i nosnost spoje.
Technické parametry chemických kotev a jejich význam
Technické parametry chemických kotev jsou zásadní pro správnou montáž kotvy a dosažení požadované nosnosti spoje v betonu či jiných podkladech. Parametry jako objem kartuše, doba tvrdnutí, průměr a hloubka vrtu ovlivňují pevnost kotvení a jsou úzce spjaty s typem používané závitové tyče a chemické malty.
Jaký je objem a složení chemické malty v kartuších?
Běžný objem chemické malty v kartuších se pohybuje okolo 300 ml, což umožňuje aplikaci na několik kotev podle jejich průměru a délky. Chemická malta se vyrábí převážně na bázi vinylesteru nebo polyesteru. Vinylesterové směsi mají vyšší chemickou odolnost proti vlhkosti a teplotním výkyvům, což zvyšuje spolehlivost kotvy v náročných podmínkách. Polyesterové malty jsou cenově dostupnější, ovšem mají nižší odolnost vůči vlhkosti a teplotě. Objem malty musí být dostatečný, aby dokonale vyplnil prostor mezi závitovou tyčí a stěnou vrtaného otvoru, což zajišťuje pevnost spoje a jeho dlouhodobou stabilitu.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Objem kartuše | 300 ml | Standardní velikost pro většinu aplikací |
| Složení malty | Vinylester / Polyester | Volba ovlivňuje odolnost a cenu |
| Teplotní odolnost | -20 °C až +80 °C | Závisí na typu malty |
Jaké jsou doporučené průměry vrtání pro chemickou kotvu?
Pro správnou montáž chemické kotvy je nezbytné vrtat otvor s průměrem o 2-4 mm větším než je průměr závitové tyče. Tento přídavek umožňuje dostatečné množství chemické malty kolem tyče pro rovnoměrné rozložení sil a zajišťuje pevný spoj. Například pro závitovou tyč o průměru 12 mm se doporučuje vrtat otvor o průměru 14 až 16 mm. Hloubka vrtu musí odpovídat délce kotvení uvedené v technickém návodu výrobce, protože příliš mělký otvor snižuje nosnost kotvy. Při vrtání na chemickou kotvu je zároveň nutné důkladné vyčištění otvoru od prachu a nečistot, což výrazně ovlivňuje kvalitu přilnutí malty.
| Závitová tyč (mm) | Průměr vrtu (mm) | Doporučená hloubka vrtu (mm) |
|---|---|---|
| 8 | 10-12 | 80-100 |
| 12 | 14-16 | 100-120 |
| 16 | 18-20 | 120-150 |
Postup montáže chemické kotvy krok za krokem
Postup montáže chemické kotvy krok za krokem je klíčový pro zajištění dostatečné nosnosti a dlouhodobé spolehlivosti spoje. Správná příprava otvoru, precizní aplikace malty a správné zasunutí závitové tyče výrazně ovlivňují výslednou pevnost a bezpečnost kotvení.
Jak probíhá vrtání a příprava otvoru pro chemickou kotvu?
Vrtání otvoru pro chemickou kotvu musí být přesné a větší o 2-4 mm než průměr závitové tyče kotvy. Tento přídavek umožňuje správné naplnění otvoru chemickou maltou a zajišťuje pevný spoj. Po vyvrtání je nezbytné otvor důkladně vyčistit – nejprve mechanicky kartáčem, aby se odstranily zbytky betonu a prachu, a poté vyfoukat stlačeným vzduchem. Čistý otvor bez nečistot zvyšuje adhezi malty a tím i nosnost chemické kotvy. Na tuto fázi se často zapomíná, což vede k nedostatečné pevnosti spoje.
Jak se aplikuje chemická malta do otvoru?
Před samotnou aplikací chemické malty je nutné vytlačit prvních 5-10 cm ze směsi z kartuše, aby došlo k důkladnému promíchání složek. Malty se aplikuje od nejhlubšího místa otvoru směrem ven, což zabraňuje tvorbě vzduchových bublin uvnitř spoje. Rovnoměrné a souvislé plnění malty zajistí optimální kontakt s povrchem vrtu a maximální pevnost spoje. Nesprávná aplikace může vést k oslabení kotvy, proto je důležité postupovat pečlivě podle návodu.
Jaký je doporučený postup instalace chemické kotvy krok za krokem?
- Vrtání otvoru – použijte vrták s průměrem o 2-4 mm větším než závitová tyč kotvy, aby bylo možné správně aplikovat maltu.
- Čištění otvoru – vyčistěte otvor kartáčem a následně vyfoukejte vzduchem, aby byl volný od prachu a nečistot.
- Promíchání malty – před aplikací vytlačte 5-10 cm malty z kartuše, aby se složky dobře spojily.
- Aplikace malty – naplňte otvor od jeho nejhlubší části směrem ven, aby nevznikaly vzduchové bubliny.
- Vložení závitové tyče – zasuňte ji otáčivým pohybem, čímž se malta rovnoměrně rozmístí a spoj zesílí.
- Doba tvrdnutí – nechte chemickou kotvu vytvrdnout podle doporučení výrobce, obvykle 24 hodin, než ji zatížíte.
Tip: Montáž chemické kotvy vyžaduje přesnost zejména při čištění otvoru a aplikaci malty. Nedostatečné vyčištění vede ke snížení nosnosti, což je častá chyba při montáži.
Chemická kotva s závitovou tyčí je ideální pro pevné a trvalé kotvení v betonu, zejména tam, kde je požadována vysoká nosnost a odolnost vůči dynamickému zatížení. Naopak není vhodná pro materiály s nízkou pevností, jako jsou některé druhy pórobetonu, kde je lepší zvolit jiné typy kotev.
Doba tvrdnutí a vliv teploty na vytvrzení chemické kotvy
Doba tvrdnutí chemické kotvy závisí především na teplotě okolního prostředí a typu použitého materiálu. Počáteční vytvrzení nastává obvykle během 2 až 8 minut, což umožňuje rychlou fixaci závitové tyče kotvy v otvoru. Konečná doba tvrdnutí se pohybuje mezi 20 a 40 minutami a ovlivňuje ji průměr kotvy a aktuální teplota vzduchu či podkladu.
Vinylesterové kotvy patří mezi materiály s lepší odolností vůči nízkým teplotám a lze je bezpečně použít i při teplotách kolem 1 °C, případně pod vodou. Naopak polyesterové kotvy vyžadují vyšší teplotu pro správné vytvrzení, proto je při montáži v chladných podmínkách nutné věnovat pozornost výběru správného typu kotvy.
- Počáteční doba tvrdnutí: 2-8 minut podle typu kotvy a teploty
- Konečná doba tvrdnutí: 20-40 minut v závislosti na průměru a okolní teplotě
- Vinylesterové kotvy vhodné pro použití od 1 °C i pod vodou
- Polyesterové kotvy preferovat při teplotách nad 5 °C
- Při montáži za nízkých teplot dodržujte návod na použití chemické kotvy v betonu
Tip: Příliš nízká teplota může prodloužit dobu tvrdnutí a snížit nosnost chemické kotvy, proto je vhodné zvolit vinylesterovou kotvu s ověřenou certifikací pro zimní aplikace.
Typy chemických kotev a jejich vhodnost podle prostředí použití
Chemické kotvy se liší především podle složení pojiva, které ovlivňuje jejich odolnost vůči vlhkosti, teplotám a prostředí, kde se montáž provádí. Nejčastěji se setkáte s vinylesterovými a polyesterovými kotvami.
Vinylesterové kotvy mají vysokou odolnost proti vlhkému a venkovnímu prostředí. Díky své chemické stabilitě snesou teploty od -40 °C do +80 °C a neztrácejí pevnost při kontaktu s vodou, což je předurčuje k použití například v exteriérech nebo v místech s vyšší vlhkostí. Některé vinylesterové systémy obsahují cement pro lepší a rychlejší tvrdnutí v porézních materiálech, což zvyšuje nosnost chemické kotvy a zkracuje dobu tvrdnutí chemické kotvy.
Naopak polyesterové kotvy jsou určeny pro suché a vnitřní prostředí. Jejich montáž chemické kotvy v interiéru je snadná a cenově dostupná, avšak jejich pevnost a odolnost vůči vlhkosti je nižší. Polyesterové kotvy se proto nehodí pro venkovní použití ani pro aplikace s dlouhodobým zatížením ve vlhkých podmínkách.
- Vinylesterové kotvy – vhodné pro venkovní a vlhké prostředí, odolné vůči nízkým teplotám a vodě
- Polyesterové kotvy – určeny pro suché vnitřní prostředí, nižší odolnost vůči vlhkosti
- Cementové přísady v kotvách – zlepšují tvrdnutí a pevnost kotvy v pórovitých materiálech
Typy chemických kotev a jejich použití
Při výběru chemické kotvy je důležité zvážit prostředí a očekávané zatížení. Vinylesterové kotvy jsou nejlepší chemická kotva pro zatížení ve venkovních podmínkách, kde je potřeba spolehlivá odolnost vůči vlhku a teplotním výkyvům. Polyesterové kotvy se hodí pro suché interiéry s nižšími nároky na pevnost a odolnost. Správný návod na použití chemické kotvy v betonu zahrnuje také správnou hloubku vrtání na chemickou kotvu a použití závitové tyče kotvy podle technických parametrů, což zaručí maximální nosnost chemické kotvy.
Časté chyby při aplikaci chemické kotvy a jak se jim vyhnout
Při montáži chemické kotvy patří mezi nejčastější chyby nesprávné vrtání otvoru, kdy průměr a hloubka neodpovídají doporučením výrobce. Takový nedostatek vede k oslabení spoje a snížení nosnosti kotvy. Dalším zásadním problémem je nedostatečné čištění otvoru po vrtání – zbytky prachu a nečistot výrazně snižují pevnost spojení. Špatné míchání pryskyřice podle návodu pak může negativně ovlivnit dobu tvrdnutí chemické kotvy a její konečnou pevnost. Rovněž předčasné zatížení kotvy ohrožuje stabilitu celého kotvení a může způsobit selhání spoje.
Praktické tipy pro aplikaci chemické kotvy v konstrukci
- Používejte vrtačku s příklepem a vrták přesného průměru doporučeného pro závitovou tyč kotvu
- Po vyvrtání otvor důkladně vyčistěte štětcem a vzduchovou pistolí
- Míchejte pryskyřici přesně podle návodu, aby doba tvrdnutí chemické kotvy odpovídala technickým parametrům
- Zatěžujte kotvu až po úplném vytvrzení, což bývá zpravidla 24 až 48 hodin
- Kontrolujte nosnost chemické kotvy podle technické dokumentace a nepřekračujte ji
Tip: Častá chyba je zkracování doby tvrdnutí, což významně snižuje bezpečnost montáže. Dodržujte přesné instrukce výrobce pro spolehlivé kotvení.
FAQ – Časté dotazy k použití a technickým parametrům chemických kotev
Otázka: Jak se správně používá chemická kotva?
Chemická kotva se montuje tak, že se vrtá otvor o průměru závitové tyče plus 2 až 4 mm, otvor se pečlivě vyčistí kartáčem a vzduchem. Malta se aplikuje od nejhlubšího místa a závitová tyč se vkládá otáčivým pohybem, aby došlo k dostatečnému promíchání komponentů.
Otázka: Kolik kilogramů unese chemická kotva M12?
Nosnost chemické kotvy M12 v betonu třídy C20/25 dosahuje 700 až 1100 kg v závislosti na hloubce kotvení a typu použité malty.
Otázka: Jaká je doba tvrdnutí chemické kotvy?
Počáteční vytvrzení trvá 2 až 8 minut, konečná doba tvrdnutí je 20 až 40 minut, přičemž teplota a složení malty ovlivňují přesný čas.
Otázka: Jaký je doporučený průměr vrtu pro chemickou kotvu?
Průměr vrtu by měl být vždy o 2 až 4 mm větší než průměr závitové tyče pro správnou fixaci. U dutých materiálů je vhodné použít speciální sítko.
Otázka: Jak připravit otvor před aplikací chemické kotvy?
Otvor se musí mechanicky vyčistit kartáčem odpovídajícího průměru a pak vyfoukat, aby byl zbaven prachu a zbytků, což zajistí lepší přilnavost malty.
Otázka: Jaký je rozdíl mezi vinylesterovou a polyesterovou chemickou kotvou?
Vinylesterové kotvy jsou vhodné pro vlhké nebo venkovní prostředí, odolávají vodě a mrazu, zatímco polyesterové se hodí pro suché vnitřní prostory.
Otázka: Mohu chemickou kotvu použít při nízkých teplotách?
Ano, vinylesterové kotvy zvládnou použití i při teplotách kolem 1 °C a jsou vhodné i pro podvodní aplikace.
Otázka: Jaké jsou nejčastější chyby při aplikaci chemické kotvy?
Časté chyby zahrnují nesprávný průměr vrtu, nedostatečné čištění otvoru, nedostatečné promíchání malty a předčasné zatížení kotvy, což výrazně snižuje pevnost spoje.
Otázka: Jak dlouho trvá vytvrzení chemické kotvy v zimě?
Při nízkých teplotách se doba tvrdnutí prodlužuje, často přesahuje 8 minut, proto je nutné volit kotvy s odpovídajícími parametry pro chladné prostředí.
Otázka: Jaké jsou dostupné objemy chemických kotev?
Standardní kartuše mají objem 300 ml, profesionální balení mohou dosahovat až 650 ml, což ovlivňuje množství použité malty.
Otázka: Jaká je správná hloubka kotvení pro chemickou kotvu?
Hloubka kotvení se pohybuje obvykle od 80 mm výše, podle výrobce a požadované nosnosti, což zabezpečuje pevné a trvanlivé uchycení.
Otázka: Proč je důležité vytlačit první směs mimo otvor?
Vytlačením prvních 5 až 10 cm směsi mimo otvor dojde k dokonalému promíchání živice a tvrdidla, což zajišťuje správné vytvrdnutí malty.
Otázka: Jaká je výhoda chemické kotvy oproti mechanické hmoždince?
Chemická kotva nabízí nosnost v řádu stovek až tisíců kilogramů, mnohem vyšší než mechanická hmoždinka, která unese maximálně desítky kilogramů.
Otázka: Je možné kotvit do stropu chemickou kotvou?
Ano, chemická kotva umožňuje bezpečné kotvení do stropu, kde mechanické hmoždinky často selhávají kvůli nedostatku potřebné páky.

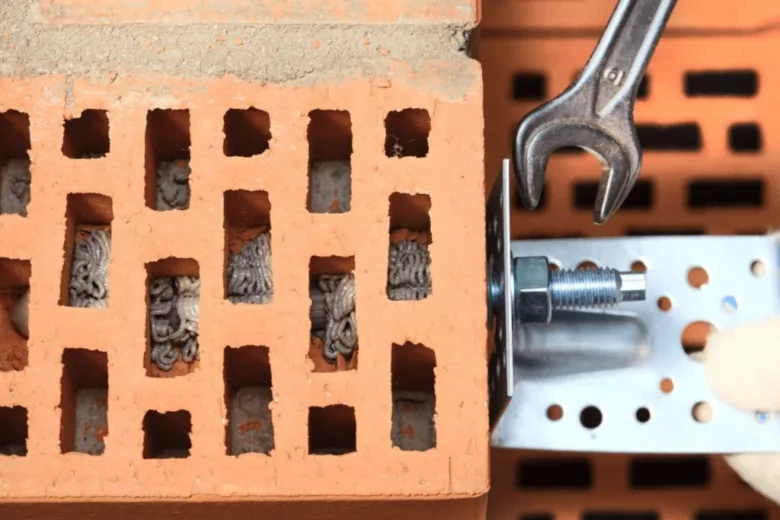

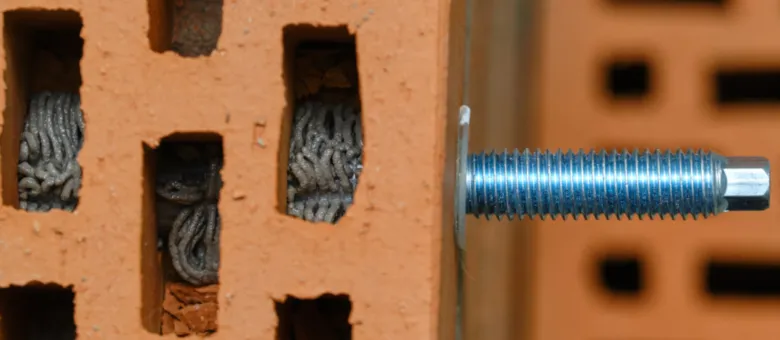

Otázka: Jak se aplikuje chemická kotva do dutých materiálů?
Do dutých materiálů se používají speciální sítka, která se naplní maltou a zabrání jejímu vytržení, což zvyšuje pevnost spoje i v těchto náročných podmínkách.
