Typy vypínačů řazení 7 a dvojité vypínače patří mezi nejčastější řešení pro ovládání osvětlení v domácnostech i komerčních prostorách. Správné zapojení těchto vypínačů, včetně schodišťových variant, vyžaduje znalost barevného značení vodičů a funkčních rozdílů mezi jednotlivými typy. Tento praktický návod vám pomůže vyhnout se běžným chybám a bezpečně zvládnout instalaci.
📝 Ve zkratce
- Typy vypínačů řazení 7 slouží k ovládání světla ze tří a více míst.
- Dvojité vypínače řazení 5 a 6+6 umožňují ovládání dvou nezávislých světelných okruhů.
- Maximální proudové zatížení vypínačů je obvykle do 10 A podle ČSN.
- Modulární konstrukce vypínačů umožňuje snadnou výměnu mechanismu, klapky a rámečku.
- Barevné značení vodičů (hnědý/fáze, modrý/nulák, žlutozelený/PE) je klíčové pro bezpečné zapojení.
Základní typy vypínačů řazení 7 a dvojitých vypínačů
Základní typy vypínačů řazení 7 a dvojitých vypínačů umožňují efektivní ovládání osvětlení v různých prostorách. Vypínač řazení 7 slouží k řízení světla ze tří a více míst, což je praktické zejména na chodbách a schodištích. Dvojité vypínače zase umožňují ovládání dvou samostatných světelných okruhů z jednoho místa, což usnadňuje správu osvětlení v místnostech s více zdroji světla.
Jaké jsou hlavní typy vypínačů řazení 7 a jejich použití?
Vypínače řazení 7 umožňují ovládání světla z tří a více míst, což je ideální řešení pro prostory jako schodiště, dlouhé chodby nebo velké místnosti. Základní typ je standardní vypínač řazení 7, který pracuje s jedním světelným okruhem a několika přepínači propojenými do série. Existují také varianty s různým počtem přepínačů, například kombinace s tlačítky pro komfortnější ovládání. Díky správnému zapojení vypínačů řazení 7 můžete bezpečně a pohodlně ovládat osvětlení z více míst. Typy vypínačů a jejich správné zapojení vyžadují přesné barevné značení vodičů a respektování zásad elektrické instalace, aby nedošlo k chybám.
Co jsou dvojité vypínače řazení 5 a 6+6 a kdy je použít?
Dvojité vypínače řazení 5 a 6+6 slouží k ovládání dvou nezávislých světelných okruhů z jednoho místa, což je výhodné v místnostech s více zdroji osvětlení, například v kuchyni nebo obývacím pokoji. Vypínač řazení 5 umožňuje jednoduché dvouokruhové ovládání pomocí dvou samostatných tlačítek. Varianta 6+6 představuje zdvojenou verzi vypínače řazení 6, kde jsou dvě sady přepínačů v jednom modulu, což rozšiřuje možnosti zapojení a pohodlí ovládání. Dvojitý vypínač zapojení vyžaduje pečlivou montáž a respektování pravidel bezpečnosti, zejména při elektrickém zapojení světla a správném barevném značení vodičů. Výběr mezi řazením 5 a 6+6 závisí na složitosti světelných okruhů a požadavcích na ovládání.
Jak zapojit vypínač řazení 7 krok za krokem

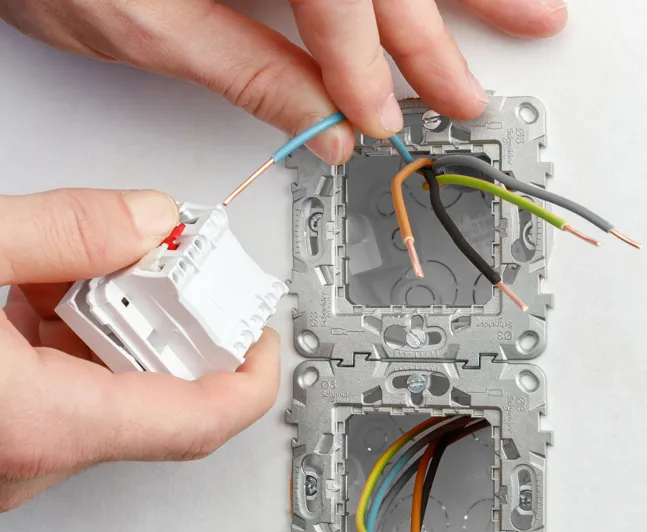

Zapojení vypínače řazení 7 umožňuje ovládání osvětlení ze tří a více míst, což je časté například u schodišťových světel. Správné připojení vodičů a dodržení bezpečnostních pravidel jsou zásadní pro funkčnost i bezpečnost elektrického obvodu. Níže najdete podrobný návod, jak zapojit vypínač řazení 7 s důrazem na barevné značení vodičů a bezpečnost.
Jak zapojit vypínač řazení 7 krok za krokem?
Zapojení vypínače řazení 7 vyžaduje přesné připojení přívodního vodiče fáze (L), nuláku (N) a přepínacích vodičů. Vodič fáze bývá hnědý nebo černý, nulák modrý a ochranný vodič (PE) žlutozelený. Pro správnou funkci schodišťového vypínače je nutné správně identifikovat svorky označené na vypínači a používat barevné značení vodičů podle normy.
- Vypnutí napájení – před jakýmkoliv zásahem do elektrického obvodu vypněte hlavní jistič.
- Identifikace vodičů – rozlišujte fázi (L), nulák (N) a ochranný vodič (PE) dle barevného značení.
- Připojení fáze – fázi připojte na vstupní svorku označenou L na vypínači řazení 7.
- Zapojení přepínacích vodičů – připojte přepínací vodiče na svorky označené 1, 2 (nebo L1, L2) podle schématu pro ovládání z více míst.
- Kontrola zapojení – ujistěte se, že vodiče jsou pevně utažené a správně umístěné.
- Zapojení nuláku a PE – nulák a ochranný vodič připojte přímo do svítidla nebo rozvodné krabice podle elektrického zapojení světla.
- Zapnutí napájení a test – po dokončení zapojení zapněte jistič a ověřte správnou funkci vypínače.
Tip: Častá chyba je zaměnění vodičů fáze a nuláku, což může vést k nefunkčnosti nebo nebezpečí úrazu elektrickým proudem. Proto vždy dodržujte barevné značení vodičů a používejte vhodné nářadí s izolovanou rukojetí.
Správné zapojení vypínače řazení 7 je vhodné pro ovládání osvětlení ze tří a více míst, zatímco jednodušší dvojitý vypínač se hodí pro standardní ovládání z jednoho nebo dvou míst. Pro instalaci ve vícebodovém osvětlení doporučuji využít schodišťový vypínač řazení 7 s přesným dodržením zapojení a bezpečnostních pravidel.
Jak správně zapojit dvojitý vypínač (řazení 5 a 6+6)
Dvojité vypínače patří mezi základní typy vypínačů používaných pro ovládání dvou světelných okruhů z jednoho místa. V této sekci se zaměříme na rozdíly mezi vypínači řazení 5 a 6+6 a na správný postup jejich zapojení. Správné elektrické zapojení světla vyžaduje respektování barevného značení vodičů a bezpečnostních pravidel, zejména při manipulaci s fázovými a nulovými vodiči.
Jaký je rozdíl mezi vypínači řazení 5 a 6+6?
Vypínač řazení 5 umožňuje ovládání dvou světelných okruhů prostřednictvím jednoho dvojpólového přepínače. Tento typ vypínače je kompaktní a vhodný pro jednoduché instalace, kde jsou oba okruhy ovládány současně. Naopak vypínač řazení 6+6 je zdvojená varianta vypínače řazení 6, což znamená, že obsahuje dva samostatné přepínače v jednom modulu. To umožňuje nezávislé ovládání dvou světelných okruhů z jednoho místa s větší flexibilitou a možností individuálního zapnutí nebo vypnutí každého okruhu zvlášť.
Jak správně zapojit dvojitý vypínač?

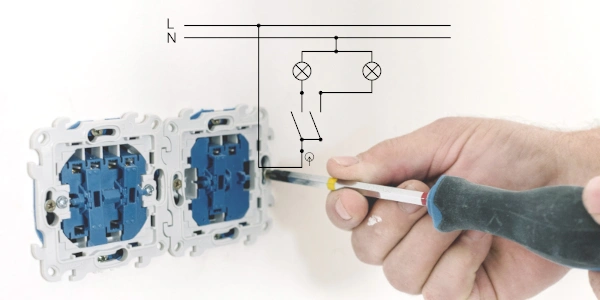

Správné zapojení dvojitého vypínače je klíčové pro bezpečný a funkční provoz osvětlení. Postupujte podle těchto kroků:
- Připravte vodiče – ověřte barevné značení vodičů, fázový vodič je obvykle hnědý nebo černý, nulový modrý, ochranný zelenožlutý.
- Připojte fázi – připojte fázový vodič k společnému kontaktu vypínače (označenému L nebo COM).
- Napojte výstupy – připojte vodiče vedoucí ke svítidlům na jednotlivé výstupní svorky vypínače (označené čísly 1 a 2).
- Zkontrolujte nulové vodiče – nulové vodiče vedoucí ke světelným okruhům spojte přímo v rozvaděči, na vypínač se nepřipojují.
- Upevněte vypínač – zkontrolujte pevnost spojení a instalujte vypínač do elektroinstalační krabice.
- Otestujte funkčnost – po zapnutí jističe ověřte, zda každý světelný okruh reaguje na svůj přepínač samostatně.
Tip: Při zapojování dvojitého vypínače je častou chybou záměna vodičů, což může vést k nesprávné funkci nebo nebezpečí zkratu. Doporučuji pečlivě sledovat barevné značení vodičů a respektovat zásady bezpečnosti.
Tento návod platí jak pro vypínače řazení 5, tak pro vypínače řazení 6+6. Pro ovládání dvou světel najednou je vhodný zejména vypínač 6+6, protože umožňuje nezávislé a flexibilní ovládání obou světelných okruhů. Pro jednoduché instalace bez potřeby samostatného řízení obou světel postačuje vypínač řazení 5.
Rozdíly mezi vypínači s šroubovými a bezšroubovými svorkami
Vypínače s šroubovými svorkami vyžadují utažení vodičů šroubovákem, což zaručuje pevné a trvanlivé mechanické spojení. Tento typ svorek je nezbytný při použití hliníkových vodičů, protože jejich měkčí materiál vyžaduje spolehlivé uchycení, aby se zabránilo uvolnění a riziku přehřátí. Šroubové svorky jsou standardem pro zapojení schodišťových vypínačů řazení 6 a křížových vypínačů řazení 7 v instalacích s hliníkovými vodiči.
Naopak bezšroubové svorky umožňují rychlé a bezpečné připojení měděných vodičů bez použití nářadí. Instalace vypínačů s tímto typem svorek (například dvojitých vypínačů řazení 5 nebo 6+6) je díky pružnému mechanismu výrazně rychlejší a méně náchylná k chybám při utažení. Bezšroubové svorky však nejsou vhodné pro hliníkové vodiče kvůli nižší mechanické pevnosti spoje a riziku oxidace, které může vést ke zhoršení kontaktu.
Častá chyba: Použití bezšroubových svorek u hliníkových vodičů vede k uvolnění spoje a zvýšenému riziku elektrického oblouku. Pro instalace s hliníkem proto vždy doporučuji volit vypínače se šroubovými svorkami.
| Typ svorky | Vodiče vhodné k připojení | Potřeba nářadí | Výhody | Nevýhody |
|---|---|---|---|---|
| Šroubové svorky | Měděné i hliníkové | Ano (šroubovák) | Vysoká pevnost spoje | Pomalejší montáž |
| Bezšroubové svorky | Pouze měděné | Ne | Rychlá a snadná instalace | Nevhodné pro hliníkové vodiče |
Tip: Pro domácí instalace s měděnými vodiči se bezšroubové svorky hodí zejména tam, kde je potřeba rychlá montáž a snadná údržba. Naopak v objektech s hliníkovými vodiči nebo tam, kde je kladen důraz na dlouhodobou spolehlivost, jsou vhodnější vypínače se šroubovými svorkami.
Možnosti integrace vypínačů 7 a dvojitých vypínačů do chytrých domácností
Možnosti integrace vypínačů řazení 7 a dvojitých vypínačů do chytrých domácností
Vypínač řazení 7 je možné efektivně integrovat do chytré domácnosti, kde spolupracuje s moderními systémy ovládání osvětlení. Podpora kompatibility s běžnými protokoly umožňuje snadné propojení s automatizačními platformami a hlasovými asistenty. Dvojitý vypínač navíc často obsahuje LED indikátory, které zlepšují orientaci v prostoru a slouží jako vizuální zpětná vazba v chytrých instalacích.
Praktický návod na zapojení vypínačů 7 a dvojitých vypínačů v chytré domácnosti zahrnuje:
- využití barevného značení vodičů pro správné elektrické zapojení světla
- přizpůsobení schodišťového vypínače pro vícebodové ovládání světla
- výběr modulárních vypínačů kompatibilních s inteligentními systémy
- integraci LED indikátorů pro lepší uživatelský komfort
Tip: Při instalaci dbejte na kompatibilitu vypínačů s vaším chytrým systémem, aby nedošlo k funkčním problémům nebo poruchám.
Údržba a řešení běžných problémů s vypínači řazení 7 a dvojitými
Údržba vypínačů řazení 7 a dvojitých vypínačů je klíčová pro spolehlivost elektrického zapojení světla, zejména pokud ovládáte světlo ze dvou míst, například pomocí schodišťového vypínače. Základní údržba zahrnuje pravidelné čištění povrchu vypínače a kontrolu kontaktů, které mohou časem korodovat nebo se uvolnit.
Běžné problémy, které se při používání těchto typů vypínačů vyskytují, jsou hlučné vypínače – praskání nebo cvakání při sepnutí, a selhání ovládání, kdy vypínač nereaguje. Častou příčinou je špatný kontakt nebo zanesení nečistot. Doporučuje se vypínače při výměně nebo opravě pečlivě odpojovat a dodržovat barevné značení vodičů, které je klíčové pro správné elektrické zapojení světla.
- Čištění vypínačů provádějte suchým hadříkem bez chemikálií
- Kontrolujte pevnost kontaktů a případně je dotáhněte
- Vyhněte se přetížení obvodu, které může způsobit poškození vypínače
- Při složitějším zapojení, například jak zapojit světlo ovládané dvěma vypínači s použitím vypínače 7, raději konzultujte elektrikaře
Tip: Nevhodné nebo chybné zapojení dvojitého vypínače zapojení často vede k trvalému poškození a riziku zkratu. Údržba a správné zapojení jsou proto nezbytné pro bezpečnost i funkčnost.
Bezpečnostní pravidla a barevné značení vodičů při zapojení vypínačů
Při zapojování vypínačů 7 a dvojitých vypínačů je bezpečnost naprostou prioritou. Než začnete s elektrickým zapojením světla nebo schodišťového vypínače, vždy vypněte napájení v rozvaděči. Správné barevné značení vodičů podle ČSN výrazně usnadňuje orientaci a snižuje riziko úrazu elektrickým proudem. Fáze (L) se označuje hnědou nebo černou barvou, nulák (N) modrou a ochranný vodič (PE) žlutozelenou.
Bezpečnost závisí na dodržení těchto pravidel, přičemž nejčastější chyby při zapojování vypínačů 7 a dvojitých vypínačů bývají špatné připojení fází a nuláku. Praktický návod na zapojení vypínače 7 a dvojitých vypínačů proto vždy zahrnuje kontrolu barevných vodičů před instalací.
| Barva vodiče | Typ vodiče | Funkce |
|---|---|---|
| Hnědá/Černá | Fázový vodič (L) | Přivádí napětí |
| Modrá | Nulový vodič (N) | Návratový vodič |
| Žlutozelená | Ochranný vodič (PE) | Uzemnění a bezpečnost |
Tipy a triky pro zapojení vypínače 7 a dvojitých vypínačů
Při elektrickém zapojení světla na dva vypínače pomocí vypínače typu 7 je nutné přesně dodržet barevné značení vodičů a bezpečnostní postupy, aby byl obvod funkční a bezpečný.
Časté dotazy k typům a zapojení vypínačů 7 a dvojitých vypínačů
Otázka: Jak zapojit vypínač řazení 7 pro ovládání světla ze tří míst?
Vypínač řazení 7 se zapojuje mezi dva vypínače řazení 6; připojují se tři vodiče: fáze (hnědý), dva přepínací vodiče a nulák (modrý) se nepřipojuje. Zapojení musí být provedeno při vypnutém napájení a s dodržením barevného značení vodičů.
Otázka: Jaký je rozdíl mezi dvojitým vypínačem řazení 5 a 6+6?
Dvojitý vypínač řazení 5 obsahuje dvě klapky pro ovládání dvou světelných okruhů z jednoho místa, zatímco varianta 6+6 umožňuje ovládat dva okruhy ze dvou míst pomocí střídavých vypínačů.
Otázka: Jak správně zapojit dvojitý vypínač?
Fázi připojte k přívodu, vodiče k jednotlivým klapkám pro každý světelný okruh, vždy dodržujte barevné značení: hnědý (L), modrý (N), žlutozelený (PE). Před zapojením vypněte napájení.
Otázka: Jaké jsou bezpečnostní zásady při zapojení vypínačů?
Vypněte přívod elektrického proudu, používejte izolační nástroje a dodržujte barevné značení vodičů podle ČSN. V případě nejasností konzultujte zapojení s odborníkem.
Otázka: Co znamená barevné značení vodičů?
Hnědá nebo černá označuje fázi (L), modrá nulák (N) a žlutozelená je ochranný vodič (PE). Správné barevné značení zvyšuje bezpečnost elektrického zapojení světla.
Otázka: Jak zapojit světlo ovládané dvěma vypínači?
Použijte schodišťové vypínače řazení 6, připojte fázi a dva přepínací vodiče podle schématu a ovládejte světelný okruh z obou míst.
Otázka: Jaké jsou nejčastější chyby při zapojování vypínačů 7 a dvojitých vypínačů?
Častým problémem je nesprávné barevné značení vodičů, práce pod napětím a nedodržení zapojovacích schémat, což může způsobit zkrat nebo poškození zařízení.
Otázka: Jak integrovat vypínače 7 do chytré domácnosti?
Použijte modulární vypínače kompatibilní s řídícím systémem, vybavené LED indikátory, a zajistěte správné elektrické zapojení podle návodu výrobce.
Otázka: Jaký je maximální proudový limit vypínačů?
Typické vypínače řazení 7 a dvojité vypínače mají maximální proudové zatížení do 10 A podle platné normy ČSN.
Otázka: Jak udržovat vypínače 7 a dvojité vypínače?
Provádějte pravidelnou kontrolu kontaktů a čistění od prachu, vypínejte napájení před údržbou a při poškození kontaktů vyhledejte odborný servis.
Otázka: Jaké jsou základní typy vypínačů 7 a jak se liší jejich zapojení?
Nejčastější je vypínač řazení 7 s jedním pólem, který vyžaduje tři vodiče; jiné typy se liší počtem ovládaných okruhů a počtem připojených vodičů.
Otázka: Jaké jsou rozdíly mezi vypínači s šroubovými a bezšroubovými svorkami při zapojení?
Šroubové svorky vyžadují utažení šroubků, zatímco bezšroubové umožňují rychlé zasunutí vodiče; bezšroubové svorky snižují riziko uvolnění vodiče během provozu.
