Sádrokartonové profily představují základní prvek konstrukce příček a podhledů, přičemž jejich správný výběr výrazně ovlivňuje stabilitu i trvanlivost výsledné stavby. Mezi nejčastěji používané patří CD profily a stropní profily, které se liší rozměry i funkcí. Porozumění jednotlivým typům a jejich použití usnadní přesnou montáž a dlouhodobý výkon konstrukce.
⭐ Co byste měli vědět
- Sádrokartonové profily jsou vyrobeny převážně z pozinkovaného ocelového plechu o tloušťce 0,6 mm.
- UW profily mají šířky od 50 do 150 mm a délku 3 až 4 metry.
- CW profily se používají jako svislé stojiny a mají délku od 2,6 do 4 metrů, někdy až 8 metrů.
- UA profily mají silnější plech 2 mm a slouží k vyztužení dveřních a okenních otvorů.
- Rozteče R-CW profilů při montáži jsou standardně 600 nebo 625 mm podle šířky sádrokartonových desek.
Základní typy sádrokartonových profilů a jejich charakteristika
Základní typy sádrokartonových profilů zahrnují UW, CW, UD, CD a UA profily, které se liší rozměry i použitím v konstrukcích. UW profil slouží jako vodorovný rám s tloušťkou plechu 0,6 mm, do nějž se zasouvají svislé CW profily, rovněž o tloušťce 0,6 mm, s šířkou od 50 do 150 mm. UD profil, menší a lehčí, má rozměry 28 × 27 mm a používá se především pro stropní podhledy. UA profil je speciální typ s tloušťkou plechu 2 mm, určený pro konstrukce s vyšší pevností. CD profily na sádrokarton jsou nosné prvky rámu a mají standardní délku 2,6 až 4 metry.
Rozdíl mezi UW a CW profily
UW profily tvoří vodorovné rámy příček a mají tloušťku plechu 0,6 mm. CW profily jsou svislé stojiny, které se zasouvají do UW profilů a společně vytvářejí kostru příčky. Šířky těchto profilů se pohybují mezi 50 a 150 mm, což umožňuje přizpůsobení konstrukce konkrétním požadavkům.
Rozdíl mezi UD a UW profily
UD profily slouží jako vodicí prvky pro stropní podhledy a mají menší rozměry 28 × 27 mm. UW profily jsou širší (50-150 mm) a používají se jako vodorovné rámy pro příčky. Tloušťka plechu u obou typů je 0,6 mm, ale UD profily jsou konstruovány pro lehčí zatížení stropních konstrukcí.
- UW a CW profily se používají pro příčky
- UD profily jsou určeny pro stropní konstrukce
- UA profil má vyšší tloušťku plechu (2 mm) pro pevnější rámy
- CD profily tvoří hlavní nosnou konstrukci sádrokartonu
Tip: Při montáži sádrokartonových příček je důležité správně zvolit šířku profilů podle plánované tloušťky izolace a požadované pevnosti konstrukce.
Rozměry a technické parametry profilů
Standardní rozměry sádrokartonových profilů zahrnují šířky od 28 do 150 mm a délky v rozmezí 2,6 až 8 metrů. Tloušťka plechu se pohybuje většinou kolem 0,6 mm, avšak u speciálního UA profilu dosahuje 2 mm, což zajišťuje vyšší pevnost a stabilitu konstrukce. UW profily, které se používají jako vodorovné nosné prvky příček, mají typickou délku 3 až 4 metry. CW profily, které slouží jako svislé nosníky, jsou dostupné v délkách 2,6 až 4 metry. UD profily se často zaměňují s UW profily, liší se však rozměrově i použitím, zejména v montáži stropních konstrukcí.
Jaké jsou standardní rozměry sádrokartonových profilů
| Typ profilu | Šířka (mm) | Výška (mm) | Délka (m) | Tloušťka plechu (mm) |
|---|---|---|---|---|
| UW profil | 50-75 | 40-50 | 3-4 | 0,6 |
| CW profil | 50-75 | 50-75 | 2,6-4 | 0,6 |
| UD profil | 28-30 | 28-30 | 3-4 | 0,6 |
| CD profil | 60 | 27 | 3-4 | 0,6 |
| UA profil | 50-100 | 50-100 | 3-5 | 2,0 |
CD profily na sádrokarton se používají především jako stropní profily a nosníky příček, jejich správné použití spočívá v zajištění pevné konstrukce a správného rozložení zatížení. Správný výběr SDK profilů rozměrů výrazně ovlivňuje stabilitu a životnost celé stavby.
Tip: Častou chybou je použití UW profilu namísto UD profilu ve stropních konstrukcích, což může vést k problémům s pevností a deformacemi.

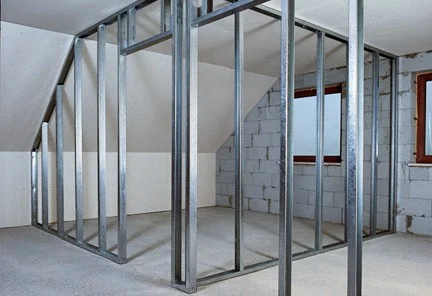

Použití jednotlivých profilů v konstrukcích
Pro správnou konstrukci sádrokartonových příček i stropů je nezbytné znát konkrétní typy sádrokartonových profilů a jejich přesné funkce. UW profil slouží jako vodorovný rám příček, pevně se ukotvuje k podlaze a stropu. Standardní šířky UW profilů jsou 50, 75, 100, 125 a 150 mm, výška profilu je přibližně 40 mm, délka se pohybuje mezi 3 až 4 metry, tloušťka plechu činí 0,6 mm, přičemž pro konstrukce s větším průhybem se používají zesílené UW MAX profily s tloušťkou 1 mm.
Svislé stojiny příček tvoří CW profily, které se zasouvají do UW profilů a zajišťují stabilitu a nosnost příčky. CW profily mají šířky odpovídající UW profilům (50 až 150 mm), výšku cca 50 mm a délku od 2,6 do 4 metrů, v některých případech až 8 metrů. Pro elektroinstalace se do CW profilů vyřezávají otvory podle přísných pravidel: šířka otvoru musí být minimálně o 10 mm menší než šířka profilu, výška otvoru nesmí přesáhnout dvojnásobek šířky, mezera mezi otvory musí být nejméně trojnásobkem jejich výšky a otvory nesmí být umístěny v místech napojení profilů.

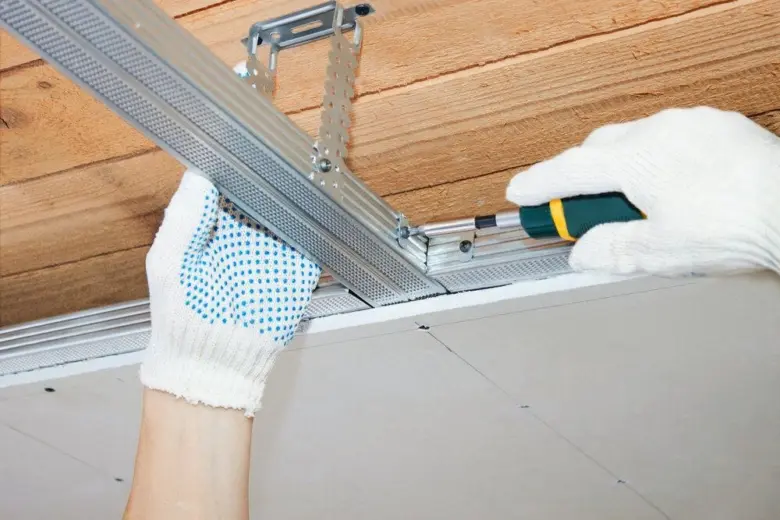

Pro sádrokartonové stropy a podhledy se používají UD a CD profily. UD profil představuje obvodový rám stropních konstrukcí, má šířku 28 mm, výšku 27 mm a délku 3 až 4 metry, tloušťka plechu je 0,6 mm. CD profily jsou nosné prvky podhledů, šířka 60 mm, výška 27 mm, délka 3 až 4 metry, tloušťka plechu rovněž 0,6 mm. CD profily se zasouvají do UD profilů a přenášejí zatížení na obvodový rám. Správný výběr těchto stropních profilů je klíčový pro dlouhodobou stabilitu a rovinnost stropu.
UA profily jsou vyztužené profily s tloušťkou plechu 2 mm, určené k montáži dveřních a okenních zárubní a k vyztužení konstrukce v místech otvorů. Používají se také pro zavěšení těžších předmětů, například umyvadel či skříněk. Montáž UA profilů probíhá pomocí systémových úhelníků a šroubů s vrtací špičkou, což zajišťuje pevné a trvanlivé upevnění.
- UW profil – vodorovný rám příček, šířky 50-150 mm, tloušťka plechu 0,6 mm (zesílené varianty 1 mm)
- CW profil – svislé stojiny příček, šířky 50-150 mm, délka až 8 m, s otvory pro elektroinstalaci dle pravidel
- UD profil – obvodový rám stropních podhledů, šířka 28 mm, výška 27 mm, tloušťka plechu 0,6 mm
- CD profil – nosný profil podhledů, šířka 60 mm, výška 27 mm, délka 3-4 m, tloušťka plechu 0,6 mm
- UA profil – vyztužení dveřních a okenních otvorů, tloušťka plechu 2 mm, montáž pomocí úhelníků
Jak vybrat správné profily pro sádrokartonovou příčku
Pro nosné příčky doporučuji používat UW a CW profily s odpovídající šířkou a tloušťkou plechu podle rozměrů sádrokartonových desek (typicky 12,5 mm). Nenoste příčky lze realizovat s užšími profily, například 50 mm, avšak u větších výšek a zatížení je vhodné volit šířky 75 mm a více. Při stavbě stropů je nezbytné použít UD a CD profily přesně podle výrobních specifikací, aby byla zajištěna správná funkce a bezpečnost konstrukce. Rozteče CW profilů v příčkách bývají 600 nebo 625 mm, což odpovídá šířce sádrokartonových desek a zajišťuje pevné připevnění desek.
Častá chyba: Nesprávné vyřezávání otvorů v CW profilech může vést ke snížení pevnosti konstrukce. Otvory by měly být vyřezávány přesně dle pravidel, aby nedošlo k oslabení profilu a následným deformacím.
Pro koho se to hodí vs pro koho NE: Použití zesílených UA profilů je nezbytné u příček s dveřními a okenními otvory, kde je potřeba zvýšená pevnost. Naopak v nenáročných příčkách bez otvorů lze použít pouze standardní UW a CW profily, což šetří náklady a usnadňuje montáž.
Tip: Pro zvýšení zvukové izolace příček se doporučuje na vnitřní stranu UW profilů aplikovat samolepicí pěnové těsnění, které snižuje přenos vibrací a hluku konstrukcí.
Tento přehled základních sádrokartonových profilů, jejich rozměrů a použití pomůže zajistit pevné, stabilní a dlouhodobě funkční konstrukce příček a podhledů. Dodržení montážních pravidel a správný výběr profilů výrazně ovlivní kvalitu výsledného díla.
Speciální profily a jejich určení
Speciální sádrokartonové profily rozšiřují možnosti konstrukcí zejména tam, kde standardní UW a CW profily nedostačují. Hydroprofily, zesílené UW MAX i ohýbané CD profily patří mezi technická řešení přizpůsobená specifickým požadavkům interiéru.
Hydroprofily pro vlhká prostředí
Hydroprofil je sádrokartonový profil upravený pro vyšší odolnost proti korozi, odpovídající třídě C3 až C5 podle ČSN EN ISO 12944-2. Tento typ profilů se používá zejména v koupelnách, bazénech a dalších prostorách s vyšší vlhkostí. V porovnání s běžnými UW a CW profily hydroprofil odolává agresivnějším podmínkám a zabraňuje nežádoucí korozi konstrukce.
Zesílené UW MAX profily
UW MAX profil se od klasického UW profilu liší tloušťkou plechu 1 mm, což zvyšuje jeho pevnost a odolnost proti průhybu. Tyto profily jsou vhodné pro konstrukce s větším rozpětím nebo tam, kde je vyžadována vyšší únosnost stěn. Použití UW MAX profilů je ideální při montáži příček s větší zátěží nebo ve vyšších místnostech.
Ohýbané CD profily
Ohýbaný CD profil slouží k realizaci obloukových konstrukcí a je vyráběn s konvexním nebo konkávním zakřivením. Tento typ profilu je kompatibilní například s desky Glasroc F Riflex, které umožňují flexibilní tvarování stěn a stropů. Ohýbané CD profily rozšiřují možnosti designu oproti standardním CD profilům na sádrokarton.
Montáž a spojování profilů – postupy a doporučení
Montáž a spojování sádrokartonových profilů vyžaduje přesnost a správné nástroje. Následující postupy popisují, jak efektivně prodlužovat CW profily pomocí UW profilu a jak spojovat CD profily s využitím speciálních spojek.
Spojování CW profilů
CW profily se prodlužují zasunutím UW profilu o délce 100 cm, který slouží jako nosný prvek pro spojení. Spojení se zajišťuje pevně vruty nebo nýty, přičemž se doporučuje překrytí profilů přibližně 50 cm pro dostatečnou pevnost. Tento způsob zabraňuje vzniku mezer a zajišťuje stabilitu konstrukce.
Spojování CD profilů
CD profily se spojují pomocí speciálních spojek, do kterých se konce profilů jednoduše nasunou. Spojky eliminují potřebu šroubování, což zrychluje montáž a zároveň zachovává pevnost spojení. Tento systém je vhodný i pro stropní profily na sádrokarton, kde se klade důraz na přesnost a rychlost.
Doporučené nástroje a spojovací materiál
Pro montáž sádrokartonových profilů jsou nezbytné aku šroubovák, vrtačka s nástavci, vodováha a nůžky na plech pro přesné řezání. Spojování se provádí vruty, nýty a spojkami přizpůsobenými konkrétním typům profilů, což výrazně usnadňuje práci a zajišťuje pevné spoje.
- Připravte profily – upravte délky podle potřebné konstrukce s přesností na milimetry.
- Spojte CW profily – zasunutím UW profilu a upevněním šrouby s překrytím 50 cm.
- Spojte CD profily – nasunutím do spojek bez šroubování.
- Kontrolujte rovinnost – pomocí vodováhy zajistěte přesnost montáže.
Tip: Častou chybou je nedostatečné překrytí profilů při spojování CW, což snižuje pevnost konstrukce. Pro koho se to hodí: Montážníci i pokročilí kutilové, kteří chtějí pevné a rychlé spoje. Pro koho NE: Začátečníci bez zkušeností s montáží SDK profilů bez dozoru odborníka.
Kompatibilita profilů s typy sádrokartonových desek
Kompatibilita sádrokartonových profilů s různými typy desek je zásadní pro správnou montáž a dlouhodobou funkčnost konstrukce. Profily z oceli s tloušťkou 0,6 mm, zejména CD profily na sádrokarton a UW profil či CW profil, jsou vhodné pro většinu běžných i speciálních desek.
Protipožární sádrokartonové desky
Protipožární desky disponují zvýšenou odolností vůči ohni díky příměsi speciálních vláken a minerálních přísad. Tyto desky vyžadují použití pozinkovaných profilů, které odolávají korozi při vyšších teplotách. Sádrokartonové profily typy pozinkované oceli s tloušťkou 0,6 mm jsou proto ideální pro jejich bezpečné ukotvení.
Vlhkuvzdorné a akustické desky
Vlhkuvzdorné desky se používají v prostorách s vyšší vlhkostí a montují se nejčastěji na hydroprofily, které zabraňují pronikání vlhkosti do konstrukce. Akustické desky vyžadují kombinaci běžných pozinkovaných profilů a speciálních stropních profilů na sádrokarton, které pomáhají snižovat přenos zvuku. Pro správnou funkci je důležité volit vhodné SDK profily rozměry a typy podle konkrétního použití.
- protipožární desky se montují na pozinkované profily
- vlhkuvzdorné desky vyžadují hydroprofily
- akustické desky se kombinují s běžnými a stropními profily
Tip: Pro správný výběr profilů vždy zkontrolujte doporučení výrobce desek, protože nesprávná kombinace může vést k poruchám montáže a snížení funkčnosti konstrukce.
Časté dotazy k typům a použití sádrokartonových profilů
Otázka: Jaké jsou základní typy sádrokartonových profilů?
Základní typy sádrokartonových profilů zahrnují UW a CW profily pro příčky, UD a CD profily pro stropy a podhledy, dále UA profily pro vyztužení otvorů a hydroprofily pro vlhká prostředí.
Otázka: Jaký je hlavní rozdíl mezi UW a CW profily?
UW profily jsou vodorovné rámy šířky 50 až 150 mm a délky 3 až 4 m, slouží jako vodicí lišty. CW profily jsou svislé stojiny o délce 2,6 až 4 m, někdy až 8 m, které tvoří nosnou konstrukci příček.
Otázka: Čím se liší UD profil od UW profilu na sádrokarton?
UD profily jsou užší (28×27 mm), používají se jako vodicí profily pro stropní podhledy, UW profily mají větší šířku a slouží jako vodicí rámy u příček.
Otázka: Jaké jsou standardní rozměry sádrokartonových profilů?
Standardní délky profilů jsou 2,6 až 4 metry, tloušťka plechu obvykle 0,6 mm, u zesílených UW MAX až 1 mm, šířky profilů se pohybují od 28 do 150 mm.
Otázka: Jak vybrat správné profily pro sádrokartonovou příčku?
Pro příčky se volí UW profily jako vodicí a CW profily jako stojiny s roztečí 600 nebo 625 mm podle šířky desek, vhodné jsou také zesílené profily při větších nárocích.
Otázka: Jaké typy profilů se používají pro montáž sádrokartonu?
Používají se UW a CW profily pro příčky, CD profily pro nosné konstrukce stropů a UD profily jako vodící lišty podhledů, UA profily pro výztuhy.
Otázka: Kdy se používají CD a UD profily při stavbě sádrokartonových příček?
CD a UD profily se primárně používají pro montáž stropních konstrukcí a podhledů, pro příčky jsou vhodnější UW a CW profily.
Otázka: Jaké profily se používají pro sádrokartonové stropy?
Pro stropy se používají UD profily jako vodicí lišty a CD profily jako nosné prvky, CD profily mají šířku 60 mm a délku 3 až 4 metry.
Otázka: Jaký je rozdíl mezi stropními a příčkovými sádrokartonovými profily?
Stropní profily (UD a CD) jsou navrženy pro nosné a vodicí funkce v podhledech, příčkové profily (UW a CW) jsou robustnější a slouží k vytvoření svislých i vodorovných rámů příček.
Otázka: Jaké jsou nejčastější chyby při použití sádrokartonových profilů?
Chyby zahrnují nesprávné spojení profilů, nedodržení roztečí CW stojin, použití nevhodných nástrojů jako úhlové brusky, která poškozuje ochranný povrch.
Otázka: Jaký je návod na použití sádrokartonových profilů v interiéru?
Při montáži se UW profily upevňují vodorovně jako rám, CW profily se osazují svisle s roztečí 600 nebo 625 mm, CD a UD profily se používají pro stropy, profily se spojují šrouby nebo nýty.
Otázka: Jak se prodlužují CW profily?
CW profily se prodlužují zasunutím kusu UW profilu délky 100 cm na oba konce a upevněním pomocí šroubů nebo nýtů.
Otázka: Jaké jsou rozměry UD profilů?
UD profily mají šířku 28 mm, výšku 27 mm a délku 3 až 4 metry, tloušťka plechu je 0,6 mm.
Otázka: K čemu slouží UA profily?
UA profily mají tloušťku plechu 2 mm a používají se k vyztužení dveřních a okenních otvorů nebo k zavěšení těžších předmětů.
Otázka: Jaké jsou výhody a nevýhody jednotlivých typů sádrokartonových profilů?
UW a CW profily jsou pevné a vhodné pro příčky, ale náročnější na manipulaci, UD a CD profily jsou lehčí a flexibilní pro stropy, UA profily zvyšují nosnost v kritických místech.
Otázka: Jaké jsou nejčastější šířky UW a CW profilů?
Šířky UW a CW profilů jsou 50, 75, 100, 125 a 150 mm, volba závisí na tloušťce a typu sádrokartonu.
Otázka: Jaký je význam hydroprofilů?
Hydroprofily mají zvýšenou korozní odolnost třídy C3 až C5 podle ČSN EN ISO 12944-2 a používají se ve vlhkých prostorách, jako jsou koupelny nebo wellness.
Otázka: Co je to UW MAX profil?
UW MAX je zesílený profil s tloušťkou plechu 1 mm, určený pro konstrukce s vyššími nároky na pevnost a menší průhyb.
Otázka: Jaké profily jsou používány pro stropní podhledy?
Pro podhledy se používají UD profily jako vodicí a CD profily jako nosné, které drží sádrokartonové desky.

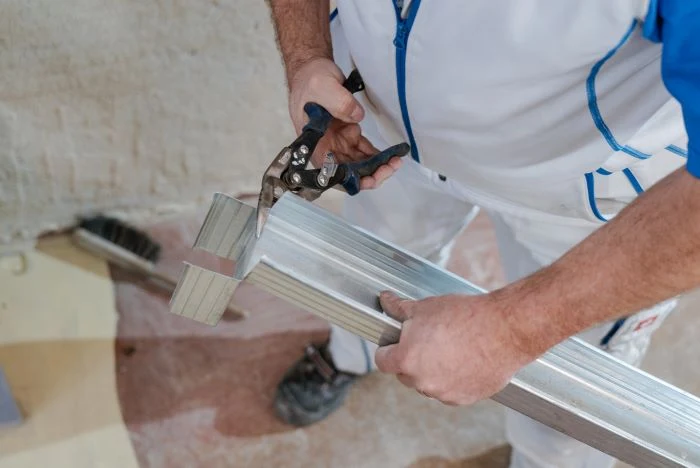

Otázka: Jak se zkracují sádrokartonové profily?
Profily se zkracují ručními nebo elektrickými nůžkami na plech, úhlová bruska se nedoporučuje kvůli poškození zinkového povrchu.
