Správný výběr a instalace rozvodů a rozdělovačů podlahového topení výrazně ovlivňují efektivitu celého systému. Rozdělovač podlahového topení s kvalitními materiály a přesným průtokoměrem zajistí rovnoměrné rozložení tepla v místnostech. Při montáži rozdělovače topení je klíčové dbát na detaily, které zabrání pozdějším problémům s regulací a údržbou.
🔑 Klíčové body
- Rozdělovače podlahového topení mají obvykle 2 až 12 topných okruhů pro flexibilní řešení.
- Materiály rozdělovačů jsou mosaz (často chromovaná) a nerezová ocel AISI 304 s vysokou odolností proti korozi.
- Průtokoměry umožňují nastavení průtoku vody od 0 do 5 l/min pro rovnoměrné rozložení tepla.
- Optimální teplota topné vody v podlahovém topení je 28-38 °C, což je méně než u radiátorů.
- Ceny sad rozdělovačů začínají od 1 899 Kč za 2 okruhy a mohou dosáhnout až 4 950 Kč za 12 okruhů.
Co jsou rozvody a rozdělovače podlahového topení a jak fungují?

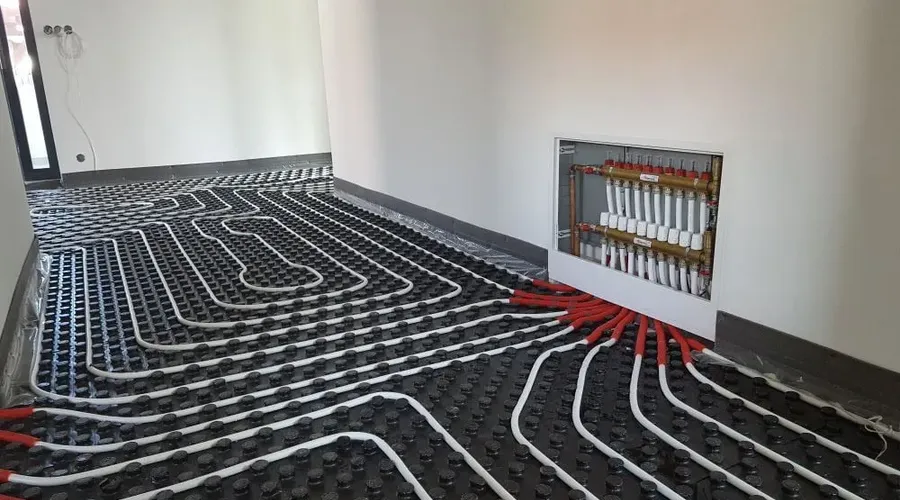

Rozvody a rozdělovače podlahového topení spolu tvoří základní systém pro rovnoměrné a efektivní vytápění podlahy. Rozvody podlahového topení jsou tvořeny sítí trubek, obvykle z materiálů PEX-AL-PEX nebo PE-RT o průměru 16×2 mm, které vedou teplou vodu do jednotlivých místností. Rozdělovač podlahového topení reguluje průtok vody v jednotlivých okruzích pomocí průtokoměrů s rozsahem 0-5 l/min, čímž umožňuje přesné nastavení teploty v každé části podlahy. Tento systém zajišťuje optimalizaci spotřeby energie a rovnoměrné rozložení tepla.
Jak fungují rozvody a rozdělovače podlahového topení
Rozvody představují fyzickou síť trubek, která rozvádí teplou vodu z rozdělovače do jednotlivých topných okruhů. Každý okruh je navržen s délkou trubky do 100-120 metrů, což odpovídá zhruba 10-15 m² vytápěné plochy. Rozdělovač, vyrobený z mosazi nebo nerezové oceli AISI 304, obsahuje komponenty jako úhlové kuličkové ventily 90°, průtokoměry (rotametry), automatické odvzdušňovací ventily WIRO a vypouštěcí kohoutky. Standardní rozměry vývodů jsou 3/4″ (Eurokonus EK) pro připojení trubek a přívodní tělo s vnějším závitem G 1″.
Průtokoměry umožňují manuální nastavení průtoku vody pro každý okruh podle jeho délky a požadavků na vytápění – dlouhé smyčky vyžadují průtok 2,0-2,5 l/min, krátké smyčky stačí s 0,5-1,0 l/min. Automatické odvzdušnění minimalizuje riziko vzduchových bublin, které by mohly způsobit nerovnoměrné vytápění a hluk v systému. Ventily s úhlem 90° umožňují instalaci rozdělovače i v prostorově omezených místech.
Tip: Častou chybou při instalaci je nedostatečné vyvážení průtoků v jednotlivých okruzích, což vede k přetápění některých místností a ochlazování jiných. Správné nastavení průtokoměrů podle délky trubky a požadované teploty je proto zásadní.
Rozdělovače se montují do technických místností, instalačních šachet nebo chodeb s dostatečným přístupem pro servis. Montáž zahrnuje připojení na zdroj tepla (například plynový kotel, tepelná čerpadla nebo kotle na tuhá paliva), instalaci ventilů, průtokoměrů a případně servopohonů pro automatickou regulaci. Po instalaci je nutné provést tlakové zkoušky, odvzdušnění a vyvážení systému podle projektové dokumentace.
Pro koho se systém hodí: Rozdělovače s 2 až 12 okruhy jsou ideální pro rodinné domy a menší komerční objekty, kde je potřeba flexibilní a přesná regulace teploty v různých místnostech. Naopak pro velké průmyslové objekty s více než 18 okruhy je vhodnější individuální řešení s modulárními rozdělovači.
Tip: Volba materiálu rozdělovače výrazně ovlivňuje životnost systému – mosazné rozdělovače s chromovanou povrchovou úpravou jsou odolné proti korozi a esteticky vhodné pro viditelné instalace, zatímco nerezová ocel AISI 304 zajišťuje maximální odolnost v agresivních prostředích.
Regulace teploty lze doplnit o elektrotermické pohony na 230 V nebo 24 V, které umožňují zónovou kontrolu a automatizaci vytápění. V systémech s mísicí sadou a vestavěným oběhovým čerpadlem se teplota topné vody udržuje v rozmezí 28-38 °C, což je optimální pro podlahové topení a zároveň šetří energii.
Správná instalace a nastavení rozvodů a rozdělovačů podlahového topení jsou klíčové pro dlouhodobý bezproblémový provoz a rovnoměrné vytápění interiéru.
Materiály a konstrukce rozdělovačů podlahového topení
Rozdělovače podlahového topení se nejčastěji vyrábějí z mosazi a nerezové oceli AISI 304. Mosaz, často opatřená chromováním, zajišťuje vysokou odolnost proti korozi a mechanickému opotřebení, což prodlužuje životnost rozdělovače i při častém servisu podlahového topení. Nerezová ocel AISI 304 nabízí vynikající chemickou odolnost a pevnost, vhodnou pro náročnější prostředí a zajišťuje stabilní regulaci topení bez rizika úniku.
Standardní rozměry připojení u rozdělovačů jsou Eurokonus 3/4″ a závit G 1″, které zajišťují kompatibilitu s většinou rozvodů trubek podlahového topení a průtokoměrů podlahového topení. Správná montáž rozdělovače topení vyžaduje přizpůsobení těchto rozměrů podle schématu zapojení rozdělovače, aby byla zajištěna efektivní regulace topení a snadný servis.
| Materiál | Výhody | Typické připojení |
|---|---|---|
| Mosaz | Odolnost, chromování pro lepší ochranu | Eurokonus 3/4″, závit G 1″ |
| Nerezová ocel AISI 304 | Vysoká chemická odolnost, pevnost | Eurokonus 3/4″, závit G 1″ |
| Chromování (povrchová úprava) | Zvýšení odolnosti proti korozi | Používá se u mosazných rozdělovačů |
Jak správně instalovat rozdělovače a rozvody podlahového topení
Správná montáž rozdělovačů a rozvodů podlahového topení je klíčová pro efektivní regulaci topení a dlouhodobý bezporuchový provoz. Níže najdete detailní postupy a doporučení pro umístění, zapojení a uvedení systému do provozu.

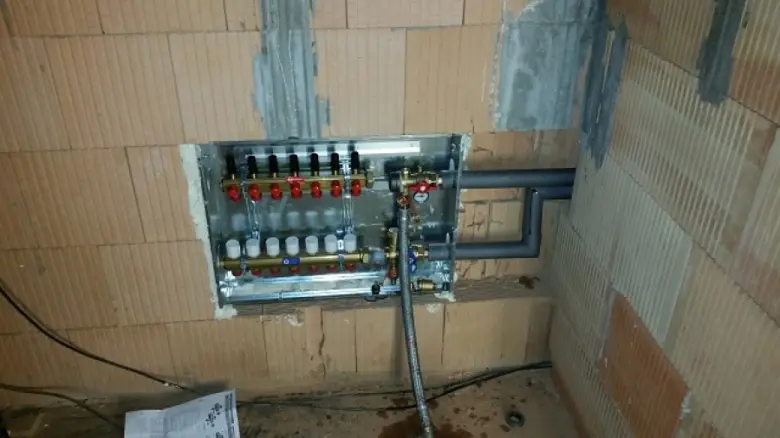

Kam umístit rozdělovače podlahového topení?
Rozdělovač podlahového topení by měl být umístěn ve snadno přístupné technické místnosti nebo sklepě. Toto umístění umožňuje jednoduchou kontrolu a servis podlahového topení. Navíc blízkost k tepelnému zdroji zjednodušuje připojení a usnadňuje odvzdušnění, což je nezbytné pro správnou funkci systému a jeho regulaci.
Postup instalace rozdělovačů a rozvodů
- Upevnění rozdělovače – rozdělovač podlahového topení pevně připevněte na stěnu v technické místnosti.
- Připojení trubek – připojte vstupní a výstupní rozvody podle schématu zapojení rozdělovače podlahového topení.
- Montáž průtokoměrů – na výstupní větve namontujte průtokoměry pro přesnou regulaci topení.
- Tlaková zkouška – proveďte tlakovou zkoušku systému s tlakem cca 6 barů, abyste odhalili případné netěsnosti.
- Odvzdušnění – pečlivě odvzdušněte celý systém, aby nedocházelo ke vzniku vzduchových bublin v rozvodech.
- Napuštění topení – napusťte systém vodou dle technických parametrů, přičemž dbejte na správné postupy napouštění a regulace teploty.
Tip: Častou chybou je nedostatečné odvzdušnění po montáži, které způsobuje hlučnost a omezuje průtok. Proto věnujte odvzdušnění zvýšenou pozornost.
Tento návod na instalaci rozdělovače podlahového topení pomůže zajistit správnou funkci a jednoduchý servis podlahového topení v budoucnu.
Nastavení průtoků a regulace v podlahovém topení
Nastavení průtoků a regulace v podlahovém topení je klíčové pro rovnoměrné a efektivní vytápění. Správné nastavení průtokoměrů a využití servopohonů výrazně ovlivní výkon celého systému.
Jak nastavit průtokoměry v rozdělovači?
Průtokoměry v rozdělovači podlahového topení se nastavují v rozsahu 0-5 l/min podle délky smyčky. Kratší smyčky vyžadují průtok kolem 2-2,5 l/min, zatímco delší smyčky stačí nastavit na 0,5-1,5 l/min. Tento rozdíl zajišťuje rovnoměrné rozvedení tepla a správný průtok vody v jednotlivých okruzích. Délka smyčky tedy určuje optimální průtok vody, který průtokoměr nastavuje přesně podle potřeby.
Automatická regulace průtoků pomocí servopohonů
Servopohony umožňují automatickou regulaci průtoků v okruzích podlahového topení na základě aktuální teploty. Regulace topení pomocí servopohonů a termostatických ventilů přizpůsobuje průtok vody tak, aby odpovídal požadované teplotě v místnosti. Tím systém zvyšuje energetickou efektivitu a snižuje náklady na provoz. Pravidelný servis podlahového topení by měl zahrnovat kontrolu správné funkce servopohonů a průtokoměrů.
| Průtok smyčky (m) | Doporučený průtok (l/min) | Poznámka |
|---|---|---|
| 50-70 | 2,0-2,5 | Kratší smyčky, vyšší průtok |
| 70-100 | 1,0-2,0 | Střední délka smyčky |
| 100+ | 0,5-1,5 | Delší smyčky, nižší průtok |
Jak zkontrolovat správnou funkci rozdělovače podlahového topení? Kontrola spočívá v ověření nastavení průtokoměrů, hladkém chodu servopohonů a rovnoměrném vytápění jednotlivých okruhů bez hluku či výpadků. Při montáži rozdělovače topení je nutné dbát na správné zapojení a použití kvalitních materiálů rozdělovačů, které ovlivňují životnost a spolehlivost regulace.
Doporučené doplňky a možnosti automatizace rozdělovačů
Elektrotermické pohony na 230 V nebo 24 V představují klíčový prvek pro zónovou regulaci podlahového topení. Tyto pohony umožňují přesné ovládání jednotlivých okruhů rozdělovače podlahového topení, což výrazně zvyšuje komfort i energetickou efektivitu. Spolu s termostatickými ventily tvoří základ moderní regulace topení, která přizpůsobí teplotu konkrétním prostorám dle potřeby.
Automatizace rozvodů a rozdělovačů podlahového topení se stále častěji integruje do chytrých domácností. Díky tomu je možné ovládat a programovat topení dálkově přes mobilní aplikace, případně napojit systém na inteligentní senzory. Taková integrace usnadňuje servis podlahového topení a optimalizuje spotřebu energie.
Praktické tipy pro montáž rozdělovače podlahového topení
- Použijte kvalitní materiály rozdělovačů od ověřených výrobců pro dlouhodobou spolehlivost.
- Zajistěte správnou montáž rozdělovače topení s dostatečným místem pro průtokoměr podlahové topení a elektrotermické pohony.
- Přesná regulace topení závisí na správném nastavení termostatických ventilů a kalibraci průtokoměrů.
- Při instalaci myslete na snadný servis podlahového topení a možnost pozdější automatizace.
Tímto způsobem zajistíte efektivní a komfortní provoz podlahového topení s moderní regulací.
Jaká je kompatibilita rozdělovačů s různými zdroji tepla?
Kompatibilita rozdělovačů podlahového topení se zdroji tepla je klíčová pro správnou funkci systému. Rozdělovače lze přizpůsobit různým typům kotlů a tepelných čerpadel, přičemž nastavení teploty a průtoků výrazně ovlivňuje efektivitu topení.
Kompatibilita rozdělovačů s tepelnými čerpadly
Rozdělovač podlahového topení je plně kompatibilní s tepelnými čerpadly, která pracují s nižší teplotou topné vody zpravidla mezi 30 a 45 °C. Správná regulace průtokoměrů podlahového topení a optimální nastavení teploty zajistí efektivní provoz s minimální spotřebou energie. Pro automatizaci podlahového topení se často doporučuje použít čerpadlo s nízkou spotřebou energie, které umožní přesnou regulaci průtoku v jednotlivých okruzích.
Použití rozdělovačů s plynovými a kotli na tuhá paliva
Rozdělovače jsou vhodné také pro plynové kotle a kotle na tuhá paliva, které běžně pracují s vyšší teplotou topné vody v rozmezí 50 až 70 °C. U těchto zdrojů je nutné upravit teplotu vody před vstupem do podlahového topení, aby nedošlo k poškození systému. Nastavení průtokoměrů podlahového topení a pravidelný servis podlahového topení pomáhají udržet bezpečný a efektivní provoz.
| Zdroj tepla | Teplota topné vody (°C) | Doporučené čerpadlo |
|---|---|---|
| Tepelné čerpadlo | 30-45 | Nízkootáčkové s regulací průtoku |
| Plynový kotel | 50-70 | Standardní oběhové čerpadlo |
| Kotel na tuhá paliva | 50-70 (nutná regulace) | Standardní oběhové čerpadlo |
Jaká je dlouhodobá údržba a servis rozdělovačů?
Pravidelná údržba rozdělovače podlahového topení je klíčová pro spolehlivý provoz a dlouhou životnost celého systému. Hlavními úkoly údržby jsou odvzdušnění, kontrola těsnosti a čištění průtokoměrů. Odvzdušnění zabraňuje vzniku vzduchových bublin, které snižují efektivitu topení a mohou způsobit nepravidelný průtok vody. Kontrola těsnosti zajistí, že spoje a ventily neunikají, což by mohlo vést k poškození materiálu rozdělovače či okolních konstrukcí.
Interval servisních prohlídek by měl být minimálně jednou za 6 měsíců. V rámci servisu se provádí také kontrola regulace topení a funkčnosti průtokoměrů, které ovlivňují přesné rozdělení tepelné energie do jednotlivých okruhů. Správná montáž rozdělovače topení a použití kvalitních materiálů výrazně usnadňuje servis podlahového topení.
- Odvzdušnění – provést každých 6 měsíců pro odstranění vzduchu z okruhů
- Kontrola těsnosti – zkontrolovat všechny spoje, ventily a přípojky
- Čištění průtokoměrů – odstranit nečistoty ovlivňující přesnost měření
- Servisní kontrola – ověřit správnou funkci regulace topení a průtokoměrů
Tip: Jak zkontrolovat správnou funkci rozdělovače podlahového topení? Sledujte stabilitu ukazatelů průtoku a absence netěsností, což indikuje správný stav systému.
Pravidelná péče o rozdělovač i rozvody podlahového topení snižuje riziko poruch a zajišťuje rovnoměrné vytápění všech místností.
Časté dotazy k rozvodům a rozdělovačům podlahového topení (FAQ)
Otázka: Kolik je potřeba trubky na podlahové topení pro 100 m²?
Na 100 m² podlahové plochy je potřeba přibližně 100-120 metrů trubky, což odpovídá doporučené délce pro jeden okruh, aby bylo zajištěno rovnoměrné vytápění.
Otázka: Jaké jsou ceny za rozvody podlahového topení?
Cena instalace rozvodů se pohybuje v závislosti na počtu okruhů a materiálu trubek; sady rozdělovačů začínají od 1 899 Kč za 2 okruhy a mohou přesáhnout 4 900 Kč za 12 okruhů.
Otázka: Jaké jsou nevýhody podlahového topení?
Nevýhodou je pomalejší náběh tepla a vyšší pořizovací cena, navíc je nutné přesné vyvážení průtoků kvůli nerovnoměrnému vytápění jednotlivých místností.
Otázka: Jaké trubky jsou vhodné pro podlahové topení?
Pro rozvody podlahového topení se používají trubky PEX-AL-PEX nebo PE-RT o průměru 16×2 mm, které jsou kompatibilní s průtokoměry a rozdělovači.
Otázka: Jak správně zapojit rozdělovač podlahového topení?
Rozdělovač se montuje v přístupném prostoru, připojuje k tepelnému zdroji a k jednotlivým okruhům; průtokoměry umožňují přesné nastavení průtoku v každém okruhu.
Otázka: Jak často se má odvzdušňovat podlahové topení?
Odvzdušnění je potřeba provádět minimálně jednou za 6 měsíců, aby se odstranily vzduchové bubliny, které snižují účinnost vytápění.
Otázka: Jak nastavit průtok vody v podlahovém topení?
Doporučený průtok je 0,5-1,0 l/min pro krátké smyčky a 2,0-2,5 l/min pro delší okruhy; průtokoměry umožňují přesnou regulaci v rozmezí 0-5 l/min.
Otázka: Je možné připojit rozdělovač na tepelné čerpadlo?
Ano, rozdělovače jsou vhodné pro tepelná čerpadla, která pracují s nízkoteplotním režimem (28-38 °C), což je ideální pro podlahové vytápění.
Otázka: Jak řešit nerovnoměrné vytápění v jednotlivých okruzích?
Je nutné zkontrolovat správné nastavení průtokoměrů, pravidelné odvzdušnění a případně instalovat servopohony pro lepší regulaci teploty.
Otázka: Jaké jsou doporučené doplňky k rozdělovačům podlahového topení?
Doplňky zahrnují elektrotermické pohony, termostatické ventily s M30×1,5 mm závitem a možnost integrace do chytré domácnosti pro zónovou regulaci.
Otázka: Jak dlouho trvá montáž rozdělovače podlahového topení?
Montáž rozdělovače včetně připojení a tlakových zkoušek trvá obvykle 3-5 hodin podle počtu okruhů a složitosti instalace.
Otázka: Jaké materiály jsou nejodolnější pro rozdělovače?
Nerezová ocel AISI 304 je vysoce odolná proti korozi, vhodná do vlhkých prostor, zatímco mosaz s chromováním nabízí estetiku a dlouhou životnost.
Otázka: Jaký je standardní rozměr připojení rozdělovače?
Standardní připojení je 3/4″ Eurokonus pro vývody okruhů a G 1″ vnější závit pro přívodní hrdlo rozdělovače.
Otázka: Jak často je potřeba servisovat rozdělovače?
Servis podlahového topení včetně kontroly těsnosti a čištění průtokoměrů doporučuji provádět každé 2 roky.
Otázka: Jaký je rozdíl mezi mosazným a nerezovým rozdělovačem?
Mosazné rozdělovače jsou často chromované a vizuálně atraktivní, zatímco nerezové jsou odolnější vůči korozi a vhodné do náročnějších podmínek.
Otázka: Jak napustit podlahové topení správně?
Napouštění probíhá přes rozdělovač za současného odvzdušnění a kontrolu těsnosti, aby se zabránilo vzduchovým bublinám v systému.
Otázka: Jak plánovat počet okruhů podlahového topení?
Počet okruhů se volí podle plochy a rozložení místností, obvykle 2-12 okruhů, přičemž jeden okruh pokrývá 10-15 m².
Otázka: Jaké chyby jsou nejčastější při instalaci podlahového topení?
Časté chyby zahrnují špatné dimenzování trubek, nedostatečné odvzdušnění a umístění rozdělovače bez snadného přístupu pro servis.
Otázka: Jaká je doporučená teplota vody v podlahovém topení?
Optimální teplota topné vody je 28-38 °C, což zajišťuje efektivní a rovnoměrné vytápění bez přehřívání podlahy.
Otázka: Jak zkontrolovat správnou funkci rozdělovače podlahového topení?
Kontrolu provedete pomocí průtokoměrů, tlakových zkoušek a pravidelným odvzdušněním, sledujte také rovnoměrné rozložení tepla v místnostech.
Výhody a nevýhody rozvodů podlahového topení
Výhodou rozvodů je nízká provozní teplota a úspora energie, nevýhodou je vyšší pořizovací cena a náročnost na přesné dimenzování a vyvážení.
Rozvody podlahového topení jak na to
Při instalaci rozvodů je klíčové správné dimenzování trubek podle délky okruhu a použití kvalitních materiálů, aby byla zajištěna dlouhá životnost a efektivní regulace topení.
