Svahové tvárnice představují spolehlivé řešení pro stavbu opěrných zdí a zpevnění terénu na svažitých pozemcích. Betonové svahové tvárnice se snadno kombinují s drenážními trubkami, které zajišťují odvod vody a zabraňují poškození konstrukce. Při správném založení do výkopu s nezámrznou hloubkou dosáhnete dlouhodobé stability celého svahu.
Hlavní poznatky
- Svahové tvárnice mají rozměry od 30×13×33 cm (RYOB) do 40×18×30 cm (FESTON) a jsou dostupné ve 4 barevných variantách.
- Pro stavbu opěrných zdí nad 1 m výšky je doporučeno založení na betonovém pásu o tloušťce minimálně 20 cm a výkop do nezámrzné hloubky cca 80 cm.
- Svahové tvárnice lze použít do maximální výšky 2,5 m při dodržení statického výpočtu, bez výpočtu do 1 m s plošným zatížením max. 5 kN/m².
- Dutiny tvárnic se vyplňují štěrkem nebo zeminou a prostor za nimi se obsypává kamennou drtí, aby byla zajištěna stabilita a odvodnění.
- Do svahových tvárnic lze vysadit suchomilné rostliny jako levandule, muškáty nebo rozmarýn, které zlepšují estetiku i mikroklima svahu.
Co jsou svahové tvárnice a jaké mají vlastnosti
Svahové tvárnice jsou betonové prvky vyráběné vibrolisováním, určené k zpevnění svahů a výstavbě opěrných zdí s vysokou pevností a odolností proti mechanickému poškození a povětrnostním vlivům. Používají se především pro stabilizaci terénních úprav a prevenci sesuvů půdy, přičemž umožňují konstrukci pevných opěrných zdí bez nutnosti masivního betonového základu. Pro zajištění dlouhodobé stability se často doplňují o drenážní trubky, které odvádějí přebytečnou vlhkost ze zdi a zabraňují tlakům vody v konstrukci.
Výhody použití svahových tvárnic spočívají v rychlé a přesné montáži díky přesným rozměrům a tvarům, které umožňují stavbu bez kompletního betonového základu při výškách do 1 metru. Variabilita rozměrů, například 30 x 33 x 13 cm u tvárnic RYOB nebo 40 x 30 x 18 cm u FESTON, a barevných variant (šedá, přírodní písková, hnědá, červená) umožňuje estetické sladění s okolní zahradou či stavbou. Kombinace s vegetačními prvky, jako jsou suchomilné rostliny, například levandule, muškáty nebo rozmarýn, přispívá ke zpevnění svahu a zlepšuje mikroklima.
Statický výpočet je nezbytný pro konstrukce vyšší než 1,5 metru a zahrnuje určení správné dimenze zdi, hloubky výkopu a založení, které by mělo dosahovat nezámrzné hloubky přibližně 80 cm. Betonový základový pás o tloušťce minimálně 20 cm se doporučuje u opěrných zdí nad 1 metr výšky a musí být uložen na zhutněné kamenné drti pro zajištění stability. První řada tvárnic se klade do vyrovnávací podkladní malty nebo na upravené podloží, další řady se pokládají ve šachovnicovém vzoru s rozestupy 5-10 mm a mírným průhybem zámků pro zvýšení pevnosti. Dutiny tvárnic se vyplňují štěrkem nebo zeminou, prostor za zdí se obsypává kamennou drtí a zeminou, což zlepšuje drenáž a stabilitu.
Tip: Častou chybou při stavbě je nedostatečné odvodnění, které vede k hromadění vody za zdí a následnému poškození konstrukce. Instalace nopové folie a drenážní trubky je proto nezbytná pro ochranu proti vlhkosti, mechům a vápenatým výkvětům.
Svahové tvárnice jsou vhodné pro stavbu opěrných zdí, zpevnění svahů a tvorbu zídek s minimálním sklonem 25° a maximálním 75°. Pro konstrukce do 1 metru výšky bez statického výpočtu se doporučují duté tvárnice s plošným zatížením do 5 kN/m². Vyšší zdi vyžadují prefabrikované betonové dílce tvaru L nebo plné tvarované prvky, které lze použít až do výšky 2,5 metru podle statického posouzení.
Použití svahových tvárnic se hodí pro zahradní i stavební úpravy, kde je potřeba rychlé a estetické řešení zpevnění terénu. Naopak nejsou vhodné pro velmi vysoké opěrné zdi bez odborného statického návrhu nebo pro místa s extrémním zatížením bez adekvátního založení a výztuže.
Celkově svahové tvárnice představují efektivní, variabilní a ekonomické řešení pro stabilizaci svahů v různých podmínkách, přičemž klíčové jsou správná montáž, odvodnění a vhodný výběr rostlin pro dlouhodobou funkčnost a estetiku.

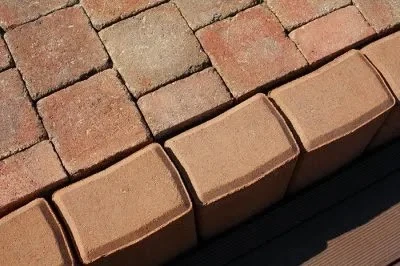

Rozměry, tvary a barevné varianty svahových tvárnic
Svahové tvárnice a betonové palisády se liší rozměry, tvary i barevnými variantami, což ovlivňuje jejich použití při stavbě opěrných zdí a zpevnění svahů. Svahové tvárnice RYOB mají rozměry 30×33×13 cm a FESTON jsou větší, s rozměry 40×30×18 cm. Tyto tvárnice jsou dostupné ve čtyřech barevných variantách, které umožňují estetické sladění s okolní krajinou a suchomilnými rostlinami. Betonové palisády se vyrábějí v délkách od 20 cm až do 2 m, což je vhodné pro různé typy svahů a statické požadavky.
Při volbě svahových tvárnic je potřeba zohlednit statický výpočet i hloubku výkopu nezámrzné hloubky, aby byla stavba stabilní a funkční. Pro správnou drenáž se doporučuje instalace drenážních trubek za opěrnou zeď. Svahové tvárnice DEK jsou vhodné pro středně náročné svahy, kde je potřeba kombinace pevnosti a estetického řešení.
| Typ tvárnice | Rozměry (cm) | Délka palisád (cm) | Barevné varianty | Vhodnost použití |
|---|---|---|---|---|
| Svahové tvárnice RYOB | 30 × 33 × 13 | – | 4 | Menší svahy, rychlá montáž |
| Svahové tvárnice FESTON | 40 × 30 × 18 | – | 4 | Větší svahy, vyšší nosnost |

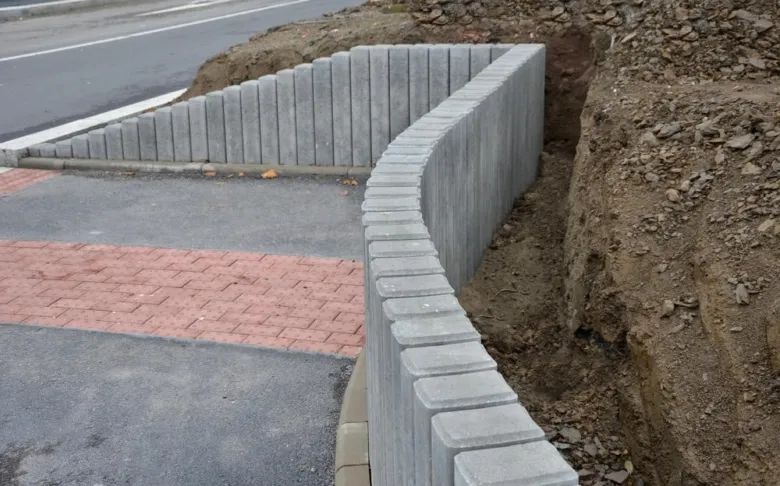

| Betonové palisády | – | 20 až 200 | 4 | Různé svahy, dekorativní i statické použití |
Jak zvolit správné svahové tvárnice pro stavbu ve svahu
Při výběru betonových svahových tvárnic je nutné zvážit typ svahu, plánované zatížení a estetiku. Svahové tvárnice RYOB se hodí pro méně náročné zpevnění, zatímco FESTON a palisády jsou vhodné pro větší výšky a zátěže. Správný návod na stavbu svahových tvárnic vždy zahrnuje i zhodnocení drenáže a výkopu v nezámrzné hloubce, aby byla konstrukce trvanlivá a bezpečná.

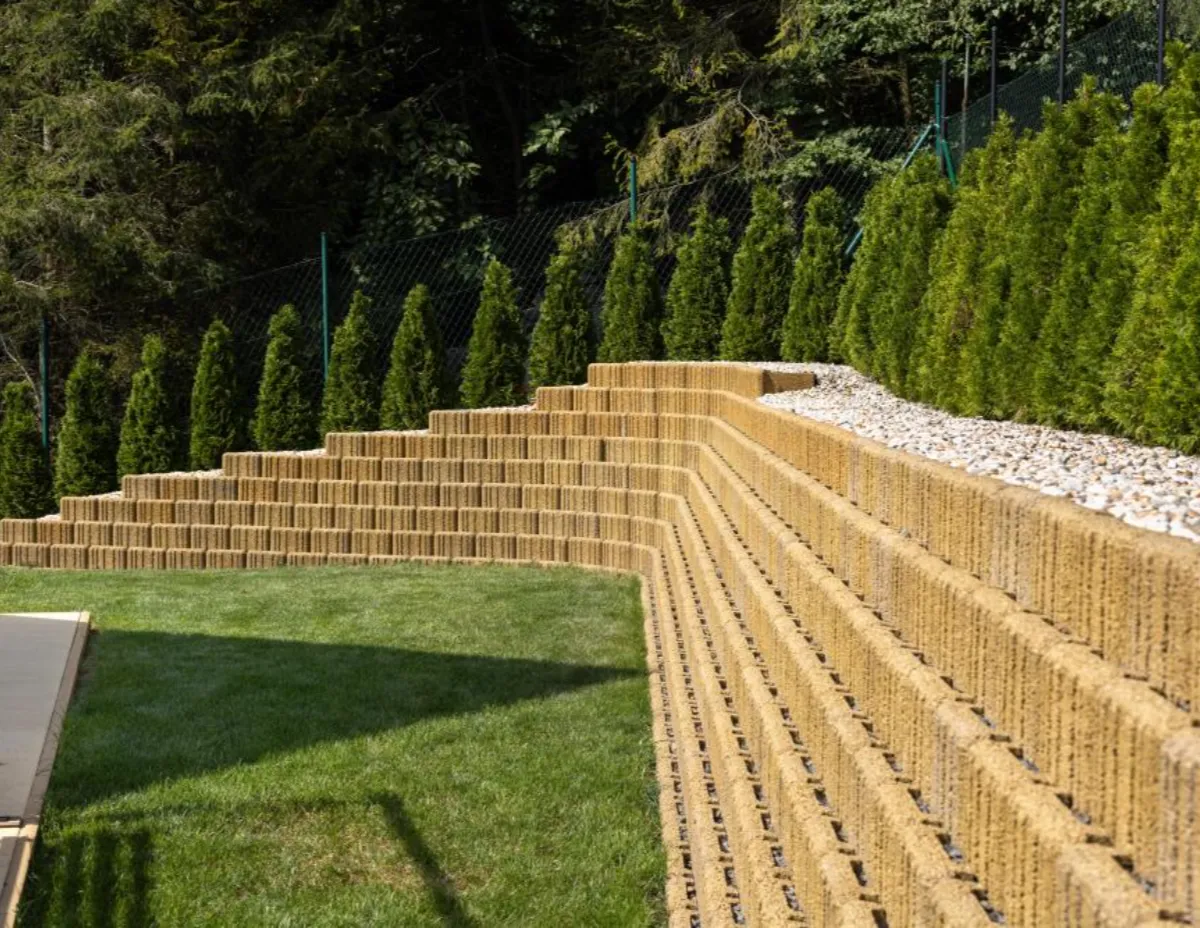

Postup stavby a montáže svahových tvárnic
Postup stavby a montáže svahových tvárnic se skládá z několika přesných fází, které zajistí stabilitu opěrné zdi a dlouhodobou funkčnost zpevnění svahu. Dodržení správné hloubky výkopu a kvalitního založení je klíčové pro bezpečnost celé konstrukce.
Příprava výkopu a základu
Výkop se provádí do nezámrzné hloubky kolem 80 cm, což odpovídá běžným klimatickým podmínkám v Česku. Na dno výkopu se položí betonový pás minimálně 20 cm silný, který slouží jako pevný základ pro první řadu betonových svahových tvárnic. Tento betonový základ musí být rovný a správně vyzrálý, aby předešel posunu nebo praskání zdi. Statický výpočet může určit přesné parametry založení podle velikosti a výšky svahu.
Pokládka tvárnic a vyplnění dutin
Tvárnice se pokládají do šachovnicového vzoru, přičemž mezi jednotlivými kusy zůstává spára 5-10 mm pro správné vyrovnání. Dutiny tvárnic se postupně vyplňují štěrkem nebo zeminou, což zlepšuje drenáž a zvyšuje stabilitu opěrné zdi. Tento způsob pokládky pomáhá rovnoměrně rozložit tlak svahu a minimalizovat riziko popraskání. Jak stavět svahovku správně vyžaduje pečlivost při vyplňování, aby nedošlo k vytvoření dutin pod základními prvky.
Zásyp a zpevnění konstrukce
Prostor za svahovými tvárnicemi se obsypává kamenitou drtí, která umožňuje odtok vody a zabraňuje nadměrnému tlaku na zeď. Doporučuje se použít nopovou folii na zády konstrukce, aby se omezil přísun zeminy do drenážních vrstev. Drenážní trubky instalované podél zdi odvádějí přebytečnou vodu a snižují riziko destabilizace svahu. Tento systém zpevnění umožňuje vysazení suchomilných rostlin, které dále stabilizují svah a esteticky doplní opěrnou zeď.
- Výkop nezámrzná hloubka – zajistit minimálně 80 cm pro stabilní založení
- Betonový základ – vybudovat alespoň 20 cm silný pás pro první řadu
- Pokládka tvárnic do šachovnicového vzoru – dodržet 5-10 mm spáry
- Vyplnění dutin štěrkem – zajistit správnou drenáž a pevnost
- Kamenitý obsyp a instalace drenážních prvků – použít nopovou folii a drenážní trubky
Tip: Častou chybou je nedostatečné založení a vyplnění dutin, což vede k posunu zdi. Tento postup se hodí pro svahy do výšky 1,5 metru; pro vyšší zdi je vždy nutný statický výpočet a profesionální projekt.
Statické požadavky a zakládání svahových zdí
Pro bezpečnou a trvalou stavbu svahových zdí je nezbytné přesně dodržet statické požadavky a správně založit konstrukci. Tyto faktory zásadně ovlivňují stabilitu zdi, její odolnost vůči bočnímu tlaku svahu a zatížením z okolí.
Jaké jsou statické požadavky pro stavbu svahových zdí?
Svahové zdi do výšky 1 metru lze realizovat bez statického výpočtu za předpokladu, že plošné zatížení nepřekročí 5 kN/m². Pro konstrukce vyšší než 1 metr, obvykle do maximální výšky 2,5 metru, je statický výpočet povinný. Tento výpočet stanoví parametry betonového základu, výztuže a výšky zdi podle zatížení zeminy, hydrostatického tlaku a dalších okolních vlivů. Bez statického posouzení nelze spolehlivě určit vhodnost typu svahových tvárnic ani způsob jejich montáže. Například prefabrikované betonové dílce tvaru L a plné tvarované prvky jsou určeny pro konstrukce do 2,5 m s odpovídajícím statickým návrhem. Některé tvárnice lze montovat na sucho, avšak pro vyšší a zatížené zdi je nezbytný betonový základní pás.
Jak založit svahovou zeď podle statických pravidel?
Založení zdi vyšší než 1 metr vyžaduje betonový základní pás uložený do nezámrzné hloubky, obvykle mezi 80 až 120 cm v závislosti na místních geotechnických podmínkách. Tento základní pás musí být vyztužen ocelovou výztuží podle statického návrhu, aby odolal bočním tlakům svahu a zatížení z povrchu. Výkop pro betonový základ musí být přesný, s rovnoměrným dnem a zajištěnou drenáží. Instalace drenážních trubek a nopové folie je nezbytná k odvádění vody a prevenci podmáčení, což výrazně prodlužuje životnost konstrukce.
- Betonový základní pás se ukládá do nezámrzné hloubky 80-120 cm
- Ocelová výztuž základového pásu odpovídá statickému výpočtu
- Drenážní systém s nopovou folií a drenážními trubkami zajišťuje odvod vody
- Použití prefabrikovaných betonových dílců zrychluje montáž a zvyšuje kvalitu konstrukce
Častá chyba: Nedostatečné založení do nezámrzné hloubky a absence drenáže často způsobují posuny a praskání opěrné zdi. Dodržení těchto pravidel je proto klíčové pro dlouhodobou stabilitu.
Pro koho se to hodí: Prefabrikované betonové dílce a správně založené zdi jsou ideální pro svahy s výškou do 2,5 metru a plošným zatížením do 10 kN/m². Naopak pro vyšší zdi nebo extrémní zatížení je nutné řešit individuální statický návrh a často i jiné konstrukční prvky.
Odvodnění a ochrana konstrukce svahových tvárnic
Odvodnění a ochrana konstrukce svahových tvárnic jsou klíčové pro dlouhou životnost opěrné zdi a její stabilitu. Nopová folie se pokládá na rub betonových svahových tvárnic a zajišťuje ochranu povrchu proti vlhkosti a mechanickému poškození. Pro správné odvodnění se za zdí instaluje drenážní trubka, která odvádí přebytečnou vodu z výkopu v nezámrzné hloubce. Prostor mezi tvárnicemi a terénem se obsype kamenitou drtí, která umožňuje volný průtok vody a zároveň zabraňuje vzniku vápenatých výkvětů. Geotextilie odděluje drť od zeminy a zabraňuje prorůstání mechů, čímž prodlužuje životnost stavby.
Postup stavby svahové zdi s použitím svahových tvárnic
Při stavbě svahovek na sucho bez použití betonu je nutné důkladně zajistit drenáž a ochranu spodní části zdi, aby se minimalizovalo riziko poškození vlhkostí a tlakem vody. Správný statický výpočet a výkop v nezámrzné hloubce pak zaručí stabilitu celé konstrukce.

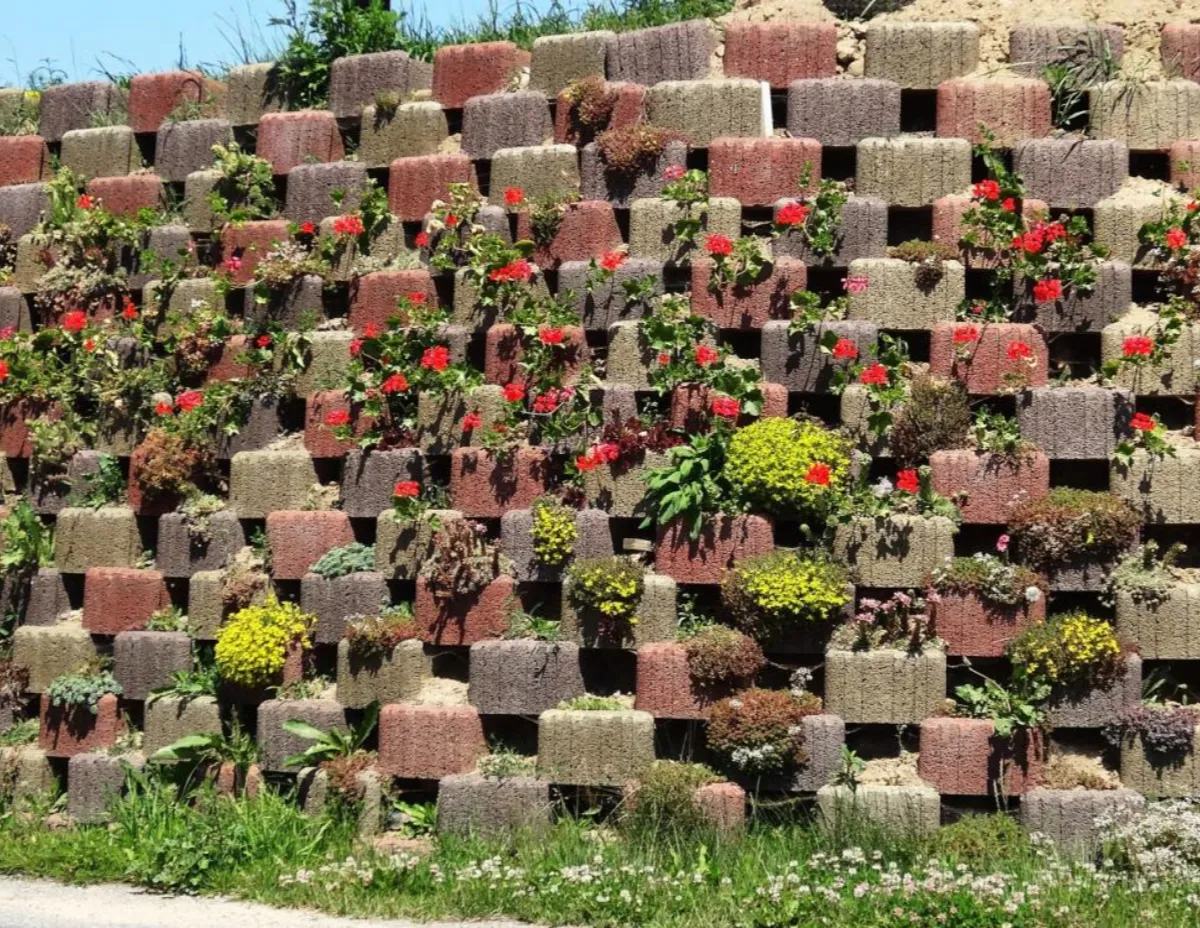

Možnosti osázení a estetické využití svahových tvárnic
Svahové tvárnice nabízejí nejen pevnou opěrnou konstrukci, ale také možnost estetického a ekologického využití. Vhodná volba rostlin podpoří zpevnění svahu a zvýší biodiverzitu, přičemž správná výsadba zajistí dlouhodobou stabilitu betonové zdi.
Co vysadit do svahových tvárnic pro zpevnění a estetiku?
Do betonových svahových tvárnic se ideálně hodí suchomilné rostliny jako levandule, muškáty a rozmarýn, které snášejí sluneční záření i omezenou dostupnost vody. Tyto rostliny pomáhají zpevnit svah a současně zvyšují estetickou hodnotu opěrné zdi. Popínavé rostliny podporují zadržování vláhy v substrátu a malé keře přispívají k biodiverzitě a ochraně před erozí. Taková kombinace je praktická i z hlediska statického výpočtu, protože přirozeně stabilizuje svahový systém.
Jaké jsou tipy pro výsadbu do svahových tvárnic?
Při výsadbě do svahových tvárnic je klíčové použít substrát s dobrou drenáží, který umožní odvádění přebytečné vody přes drenážní trubky. Vlhkost substrátu pravidelně kontrolujte, aby nedocházelo k přemokření, což by mohlo poškodit pevnost konstrukce. Preferujte rostliny s nízkými nároky na zálivku a půdní podmínky, čímž se vyhnete častým zásahům. Správná výsadba a péče tak podpoří dlouhodobou stabilitu svahu a sníží potřebu zásahů do výkopu nezámrzné hloubky.
Údržba a dlouhodobá životnost svahových tvárnic
Betonové svahové tvárnice mají životnost přes 30 let za předpokladu správné montáže a pravidelné údržby. Základním předpokladem dlouhodobé stability je kvalitní drenážní systém, který zabraňuje hromadění vody za opěrnou zdí a tím minimalizuje riziko poškození mrazem a erozí materiálu. Výkop pro založení musí dosahovat nezámrzné hloubky minimálně 80 cm a drenážní trubky je nutné instalovat souběžně se stavbou, aby odváděly přebytečnou vlhkost z prostoru za tvárnicemi.
Pravidelná údržba zahrnuje kontrolu statického stavu zdi, sledování případných trhlin a jejich okamžitou opravu, aby nedošlo k dalšímu šíření poškození. Důležitá je také kontrola drenážních prvků a odtokových cest, protože zanesené drenáže zvyšují tlak vody na konstrukci a mohou způsobit erozi svahu. Kromě technických opatření je vhodné vysadit suchomilné rostliny, například levandule nebo rozmarýn, které přispívají k přírodnímu zpevnění svahu a snižují erozi povrchu.
- Kontrolujte pravidelně drenážní trubky a zajistěte jejich průchodnost
- Sledujte vznik trhlin v tvárnicích a provádějte rychlé opravy
- Zabraňte hromadění vody u betonového základu a v okolí zdi
- Vysazujte suchomilné rostliny pro stabilizaci a ochranu svahu před erozí
Tip: Častou chybou je nedostatečné odvodnění, které vede k hromadění vody a následnému narušení stability zdi i erozním procesům. Pro koho se to hodí: vlastníci svažitých pozemků a zahrad, kteří mohou zajistit správný odvod vody a pravidelnou kontrolu konstrukce. Pro koho NE: lokality s vysokou hladinou spodní vody bez možnosti instalace drenážního systému nebo bez provedení statického výpočtu.
Ekonomické aspekty a ceny svahových tvárnic
Cena svahových tvárnic se výrazně liší podle typu, rozměrů a kvality materiálu. Betonové svahové tvárnice základních rozměrů začínají přibližně na 150 Kč za kus, zatímco robustnější varianty pro náročnější opěrné zdi mohou stát i přes 500 Kč za kus. Správný výběr tvárnic spolu s odborným statickým výpočtem minimalizuje náklady na opravy a údržbu stavby.
Ekonomická efektivita spočívá v tom, že kvalitní tvárnice a správná montáž zajistí dlouhodobou stabilitu i bez častých zásahů do drenážních systémů a výkopu do nezámrzné hloubky. Nejlevnější svahové tvárnice se hodí pro menší svahy, ale na větší konstrukce je nutné zvolit pevnější materiál.
- Cena závisí na typu a rozměrech tvárnic
- Kvalita materiálu ovlivňuje životnost opěrné zdi
- Statický výpočet snižuje riziko poruch a dodatečných nákladů
- Použití drenážních trubek a výkop do nezámrzné hloubky je investice do stability
- Suchomilné rostliny vysazené do tvárnic přispívají k přirozenému zpevnění svahu
Jak správně stavět zeď ze svahových tvárnic
Správný postup minimalizuje náklady a prodlužuje životnost konstrukce.
Časté dotazy k svahovým tvárnicím
Otázka: Jak správně stavět zeď ze svahových tvárnic?
Výkop do nezámrzné hloubky cca 80 cm, založení na betonovém pásu minimálně 20 cm, pokládka do šachovnicového vzoru s rozestupy 5-10 mm, vyplnění dutin štěrkem a zabezpečení drenáží.
Otázka: Jak postavit opěrnou zeď ve svahu pomocí tvárnic?
Do výšky 1 m bez statického výpočtu s maximálním zatížením 5 kN/m², pro vyšší zdi je nutný betonový základ a statický výpočet.
Otázka: Co vysadit do svahových tvárnic pro zpevnění svahu?
Suchomilné rostliny jako levandule, muškáty, rozmarýn, popínavé rostliny (břečťan, plamének) a malé keře (divoká růže).
Otázka: Jak zpevnit svah betonovými tvárnicemi krok za krokem?
Výkop do 80 cm, založení betonového pásu, pokládka tvárnic, vyplnění dutin štěrkem, instalace drenážních trubek a obsyp nopovou folií.
Otázka: Jaké jsou výhody použití svahových tvárnic ve stavbě?
Betonové svahové tvárnice mají vysokou pevnost, odolnost vůči povětrnostním vlivům, snadnou montáž a umožňují osázení suchomilnými rostlinami.
Otázka: Jak dlouho trvá postavit zeď ze svahových tvárnic?
Stavba zdi do 1 m výšky trvá obvykle 1-3 dny v závislosti na rozsahu a podmínkách stavby.
Otázka: Jaké jsou rozdíly mezi svahovými tvárnicemi s betonem a bez betonu?
Tvárnice s betonem jsou vhodné pro vyšší zdi nad 1,5 m, bez betonu se používají pro menší konstrukce do 1 m s nižším zatížením.
Otázka: Jak zvolit správné svahové tvárnice pro stavbu ve svahu?
Výběr závisí na rozměrech, tvaru, zatížení, typu terénu a nutnosti statického výpočtu.
Otázka: Jak správně zakládat svahové tvárnice ve svažitém terénu?
Založení na betonovém pásu o tloušťce minimálně 20 cm, výkop do nezámrzné hloubky cca 80 cm, podklad musí být vyrovnaný a pevný.
Otázka: Jak vyrobit svahové tvárnice na sucho a použít je ve stavbě?
Suchá montáž je možná u menších zdí do 1 m, tvárnice se skládají do suchého lože, vyplňují štěrkem, ale konstrukce není vhodná pro větší zatížení.
Otázka: Jaké chyby se nejčastěji dělají při stavbě ze svahových tvárnic?
Častá chyba je nedostatečné založení, chybějící drenáž, nesprávné vyplnění dutin a překročení výšky bez statického výpočtu.
Otázka: Jaké jsou možnosti zpevnění svahu pomocí betonových tvárnic?
Použití dutých tvárnic s výplní, prefabrikovaných prvků, betonování s výztuží a instalace drenážních trubek pro odvod vody.
Otázka: Jaké rostliny jsou vhodné pro osázení svahových tvárnic?
Suchomilné rostliny jako levandule, muškáty, rozmarýn, břečťan a malé keře snesou slunečné stanoviště a minimální zálivku.
Otázka: Jaká je nezámrzná hloubka výkopu pro svahové tvárnice?
Optimální hloubka výkopu je cca 80 cm, aby betonový základ byl pod úrovní mrazu a zajišťoval stabilitu.
Otázka: Jaký je maximální sklon svahové zdi s tvárnicemi bez statického výpočtu?
Maximální výška do 1 m s plošným zatížením do 5 kN/m², sklon stěny by měl být mezi 25° a 75° pro zajištění stability.
