Správný výpočet velikosti expanzní nádoby je klíčový pro spolehlivý provoz topné soustavy a prevenci poškození zařízení. Zohledňuje se při něm objem vody v systému, teplotní roztažnost i tlak membrány, který ovlivňuje funkci nádoby. Precizní výpočet expanzní nádoby zajistí optimální tlak a dlouhou životnost topení.
💡 Klíčové informace
- Při ohřevu vody z 10 °C na 60 °C zvětší voda svůj objem přibližně o 2,5-3 %.
- Objem expanzní nádoby se obvykle počítá jako 4-5 % objemu topné vody v systému.
- Tlak membrány expanzní nádoby by měl být o 0,2-0,5 bar nižší než tlak ve vodovodu.
- Využitelnost expanzní nádoby závisí na rozdílu mezi otevíracím tlakem pojistného ventilu a tlakem membrány, obvykle kolem 0,5-0,6.
- Správné nastavení a kontrola tlaku membrány vyžaduje odborný zásah a pravidelnou údržbu.
Jak spočítat objem expanzní nádoby pro topení
Správný výpočet objemu expanzní nádoby závisí na objemu topné vody v systému, koeficientu roztažnosti vody při ohřevu a využitelnosti nádoby. Při ohřevu vody z 10 °C na 60 °C dochází ke zvětšení objemu vody přibližně o 2,5 až 3 %. Tento objemový nárůst je klíčový pro stanovení velikosti expanzní nádoby, která musí pojmout změnu objemu vody a zabránit tak přetlakům v topné soustavě.
Výpočet probíhá podle vzorce:
V_exp = (V_bojler × n) / η
kde
- V_exp je požadovaný objem expanzní nádoby v litrech,
- V_bojler je objem vody v topném systému (například objem bojleru),
- n je koeficient roztažnosti vody při ohřevu z 10 °C na 60 °C, typicky 0,025 až 0,03 (2,5-3 %),
- η je využitelnost expanzní nádoby, obvykle 0,5 až 0,6, závislá na typu nádoby a nastavení tlaku membrány.
Jaké jsou klíčové parametry pro výpočet objemu expanzní nádoby?
Pro správný výpočet je nutné znát:
- objem topné vody v systému (V_bojler),
- koeficient roztažnosti vody n = 0,025-0,03, což odpovídá nárůstu objemu při ohřevu z 10 °C na 60 °C,
- využitelnost nádoby η = 0,5-0,6, která vyjadřuje efektivní část objemu nádoby využitelnou pro vyrovnání tlaku. Uzavřené expanzní nádoby mají vyšší využitelnost než otevřené, protože membrána odděluje plynovou a vodní část.
Využitelnost η se stanovuje podle poměru rozdílu otevíracího tlaku pojistného ventilu a tlaku membrány k maximálnímu provoznímu tlaku, například η = (p_ot – p_membrána) / p_ot.
Jak vypočítat objem expanzní nádoby pro bojler 200 l?
Při objemu topné vody 200 litrů a ohřevu z 10 °C na 60 °C zvětší voda svůj objem o 5 až 6 litrů (200 × 0,025 až 0,03). Využitelnost expanzní nádoby závisí na nastavení tlaků, typicky mezi 0,5 a 0,6.
Výpočet:
- Nejnižší koeficient n a nejvyšší využitelnost η: (200 × 0,025) / 0,6 = 8,3 litru
- Nejvyšší koeficient n a nejnižší využitelnost η: (200 × 0,03) / 0,5 = 12 litrů
Doporučený objem expanzní nádoby pro bojler 200 l se tedy pohybuje mezi 8,3 a 12 litry. Tento rozsah zajišťuje dostatečnou rezervu pro objemovou roztažnost vody bez rizika přetlaků.
Tip: Častou chybou je poddimenzování expanzní nádoby, které způsobuje časté vypouštění vody z pojistného ventilu a následné doplňování vody do systému. Proto je lepší volit objem nádoby spíše na horní hranici doporučeného rozsahu.
Tento výpočet se hodí zejména pro rodinné domy s běžnými topnými systémy a bojlerem do 200 litrů. Pro větší nebo speciální akumulační nádrže je vhodné konzultovat přesný výpočet s odborníkem.
Doporučené velikosti expanzních nádob podle objemu vody
| Objem bojleru (l) | Minimální objem expanzní nádoby (l) | Doporučený objem (l) |
|---|---|---|
| 50 | 2 | 2-3 |
| 80 | 3 | 4 |
| 100 | 4 | 5 |
| 120 | 5 | 6 |
| 150 | 6 | 8 |
| 200 | 8 | 8-12 |
| 300 | 12 | 12-18 |
| 500 | 20 | 25 |
Tyto hodnoty platí při tlaku vody 3-4 bar, tlaku membrány 2,5-3 bar a maximálním provozním tlaku 6 bar.
Nastavení tlaku membrány expanzní nádoby
Tlak membrány by měl být o 0,2 až 0,5 bar nižší než tlak ve vodovodu, například při tlaku vodovodu 4 bary nastavte membránu na 3,5 až 3,8 bar. Kontrola tlaku se provádí na prázdné nádobě bez vody pomocí hustilky s manometrem. Správné nastavení tlaku vyžaduje odborný zásah, protože je nutné uzavřít část soustavy a vypustit vodu, aby bylo možné tlak přesně upravit.
Časté chyby a upozornění
- Poddimenzování expanzní nádoby vede k častému vypouštění vody z pojistného ventilu a následnému doplňování vody do systému, což zvyšuje opotřebení soustavy.
- Nesprávný tlak membrány může způsobit nedostatečné vyrovnání tlaku a poškození topné soustavy.
- Použití nádoby určené pro pitnou vodu v topném systému nebo naopak může vést k rychlému opotřebení a hygienickým problémům.
- Chybějící zpětná klapka znemožňuje správnou funkci expanzní nádoby a může způsobit zpětný tok vody.
Tip: Výpočet a nastavení expanzní nádoby vyžaduje znalost objemu vody, provozních tlaků a typu topného systému. Pro složitější systémy nebo větší akumulační nádr
Jak nastavit tlak membrány expanzní nádoby správně
Tlak membrány v expanzní nádobě by měl být o 0,2-0,5 bar nižší než tlak ve vodovodu, aby se předešlo nadměrnému tlaku a poškození topné soustavy. Tento rozdíl zajišťuje správnou funkci uzavřené expanzní nádoby a zabraňuje úniku vody při roztažnosti teplonosné kapaliny.
Nastavení tlaku membrány vyžaduje kontrolu na prázdné expanzní nádobě pomocí hustilky s manometrem. Hustilka umožňuje přesné změření a úpravu tlaku podle požadavků systému. Nesprávné nastavení může vést k časté provozní poruše nebo snížené využitelnosti expanzní nádoby.
- Příprava nádoby – vypusťte vodu z expanzní nádoby, aby byla prázdná
- Měření tlaku – připojte hustilku s manometrem a změřte aktuální tlak membrány
- Úprava tlaku – podle naměřeného tlaku přidejte nebo odeberte vzduch, aby byl tlak o 0,2-0,5 bar nižší než tlak ve vodovodu
- Kontrola výsledku – po nastavení znovu změřte tlak a ujistěte se o správném nastavení
Odborná rada: Nastavení tlaku membrány by měl provádět kvalifikovaný technik, protože nesprávný tlak ohrožuje bezpečnost topného systému a může způsobit jeho poškození.
Jak zjistit potřebný objem expanzní nádoby pro topení
Správné nastavení tlaku membrány je nedílnou součástí výpočtu expanzní nádoby, který zahrnuje i objem expanzní nádoby podle typu a parametrů topné soustavy.

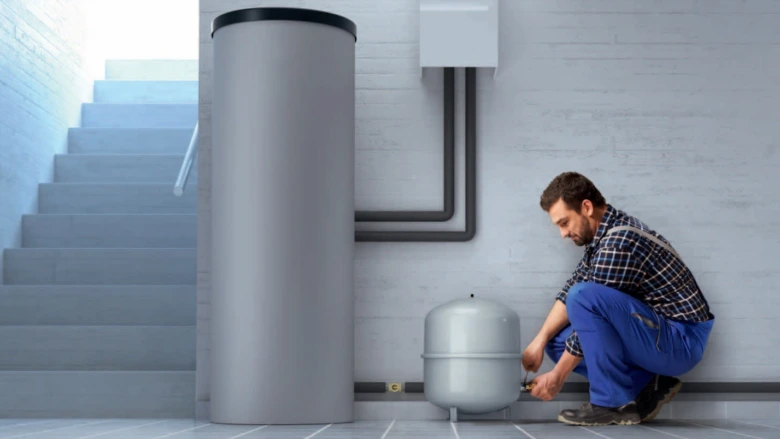

Typy expanzních nádob a jejich umístění v topné soustavě
V topných soustavách se využívají dva základní typy expanzních nádob – otevřená a uzavřená expanzní nádoba. Otevřená expanzní nádoba se instaluje na nejvyšším místě topné soustavy, například v půdním prostoru, kde tlak odpovídá hydrostatickému rozdílu mezi nejnižším a nejvyšším bodem soustavy. Tento typ nádoby vyrovnává objemové změny vody při jejím ohřevu, ale vyžaduje pravidelnou kontrolu hladiny vody a stálý přístup vzduchu, aby nedošlo k vyschnutí nebo nasátí vzduchu do systému.
Uzavřená expanzní nádoba obsahuje pružnou membránu, která rozděluje vnitřní prostor na plynovou a vodní část. Tlak plynu v membráně se nastavuje ventilem a udržuje stabilní tlak v topné soustavě. Uzavřené nádoby se zpravidla instalují na vratné potrubí topné soustavy nebo přímo do kotle, což zajišťuje kompaktní řešení a minimalizuje tepelné ztráty. Tento typ nádoby je vhodný pro moderní uzavřené topné systémy s vyšším provozním tlakem, obvykle do 6 barů.
- Otevřená expanzní nádoba: umístění na nejvyšším místě topné soustavy, tlak odpovídá rozdílu výšek vodního sloupce, nutnost pravidelné kontroly hladiny a přístupu vzduchu
- Uzavřená expanzní nádoba: obsahuje membránu a ventil pro nastavení tlaku, instalace na vratné potrubí nebo do kotle, vhodná pro tlak do 6 barů a uzavřené topné systémy
Pro správný výpočet velikosti expanzní nádoby je nezbytné zohlednit typ nádoby a její umístění, protože tyto faktory ovlivňují tlak membrány a využitelnost nádoby v soustavě. Například u otevřených nádob je tlak závislý na výškovém rozdílu v soustavě, zatímco u uzavřených nádob se tlak nastavuje podle provozního tlaku topné soustavy. Jak velkou expanzní nádobu použít k topení v rodinném domě závisí rovněž na celkovém objemu topné vody a konstrukci topného systému.
Častá chyba: použití otevřené expanzní nádoby v uzavřených systémech bez dostatečného přístupu vzduchu vede k poškození kotle a korozivním procesům. Naopak uzavřená nádoba s nesprávně nastaveným tlakem membrány může způsobit časté vypouštění vody z pojistného ventilu.
Pro koho se to hodí vs. pro koho NE: Otevřená expanzní nádoba je vhodná pro starší topné systémy s nízkým tlakem a velkým výškovým rozdílem, ale není vhodná pro moderní uzavřené systémy s vyšším tlakem. Uzavřená expanzní nádoba je ideální pro nové instalace s kotli a tepelnými čerpadly, kde je potřeba přesná regulace tlaku a kompaktní instalace.
Doporučené velikosti expanzních nádob podle objemu topné vody
Pro správný výpočet velikosti expanzní nádoby k otopné soustavě je klíčové znát objem topné vody v systému. Objem expanzní nádoby musí odpovídat nejen objemu vody, ale také provoznímu tlaku a tlaku membrány v nádobě. Tlak membrány, který se obvykle pohybuje mezi 2,5 a 3 bary, určuje minimální velikost nádoby potřebné k vyrovnání roztažnosti vody při ohřevu. Provozní tlak topné soustavy by neměl překročit 6 barů, což také ovlivňuje volbu expanzní nádoby.
Následující tabulka uvádí doporučené velikosti uzavřených expanzních nádob pro různé objemy topné vody, například u bojlerů nebo jiných zařízení:
| Objem topné vody (l) | Doporučený objem expanzní nádoby (l) | Minimální objem při tlaku membrány 2,5-3 bar (l) |
|---|---|---|
| 50 | 2 | 1,8 |
| 200 | 10 | 9 |
| 500 | 25 | 22 |
Tip: Při výpočtu expanzní nádoby se vyplatí zohlednit typ soustavy – u otevřené expanzní nádoby jsou parametry jiné než u uzavřené expanzní nádoby. Nevhodná velikost nádoby může vést k nadměrnému tlaku nebo nedostatečné ochraně systému.
Správná volba expanzní nádoby zvyšuje efektivitu topného systému a prodlužuje jeho životnost. Výpočet velikosti expanzní nádoby pro topení proto patří mezi základní kroky při návrhu nebo údržbě otopné soustavy.
Časté chyby při výpočtu a instalaci expanzní nádoby
Jaké jsou nejčastější chyby při výpočtu expanzní nádoby?
Mezi nejčastější chyby patří poddimenzování expanzní nádoby, které vede k častému odkapávání vody z pojistného ventilu a tím i k poškození topné soustavy. Nesprávné nastavení tlaku membrány, například tlak vyšší než je tlak ve vodovodu snížený o 0,2-0,5 bar, způsobuje přetlak nebo podtlak, což zvyšuje riziko selhání systému. Další častou chybou je použití nádoby určené pro pitnou vodu místo uzavřené expanzní nádoby pro topení, což vede k rychlejšímu opotřebení membrány a netěsnostem. Výpočet objemu expanzní nádoby musí vždy zohlednit koeficient roztažnosti vody (při ohřevu na 60 °C cca 0,025-0,03) a skutečnou využitelnost nádoby (η = 0,5-0,6), jinak nádoba nebude schopná pohlcovat objemové změny vody.
Jaké jsou chyby při instalaci expanzní nádoby a jejich důsledky?
Častou instalační chybou je absence zpětné klapky, která zabraňuje zpětnému proudění vody a tím i úniku tlaku v soustavě. Nevhodné umístění expanzní nádoby, například příliš daleko od kotle nebo v nevhodné poloze (například svisle bez správného upevnění), snižuje její funkční využitelnost a může způsobit nerovnoměrné natlakování systému. Nesprávné nastavení tlaku membrány, kdy se kontrola provádí na naplněné nádobě místo na prázdné, často vede k nesprávné funkci a zvýšenému opotřebení komponent. Správná instalace vyžaduje umístění nádoby na vratné potrubí nebo přímo do kotle, použití uzávěru, redukčního ventilu (při tlaku nad 4 bar), pojistného ventilu a pravidelnou kontrolu tlaku membrány.
Tip: Poddimenzovaná expanzní nádoba způsobuje časté odkapávání vody z pojistného ventilu, proto doporučuji zvolit objem o 10-20 % větší než minimální vypočtená hodnota, aby se předešlo poškození topné soustavy.
Pro koho se správný výpočet hodí a pro koho ne?
Správný výpočet a instalace expanzní nádoby je nezbytná u uzavřených topných systémů s kotli a tepelnými čerpadly, kde tlak a objem vody podléhají výrazným změnám. Naopak u otevřených systémů s otevřenou expanzní nádobou na nejvyšším místě soustavy je přesný výpočet méně kritický, protože tlak je vyrovnáván atmosférou. Nesprávný výpočet nebo instalace v těchto systémech může vést k nesprávné funkci, ale riziko poškození je nižší než u uzavřených systémů.
Shrnutí častých chyb a jejich dopadů
| Chyba | Důsledek | Doporučené řešení |
|---|---|---|
| Poddimenzovaná nádoba | Časté odkapávání vody, poškození ventilu | Volit objem o 10-20 % větší než minimální výpočet |
| Nesprávný tlak membrány | Přetlak nebo podtlak, selhání systému | Nastavit tlak membrány o 0,2-0,5 bar nižší než tlak ve vodovodu |
| Použití nádoby pro pitnou vodu | Rychlé opotřebení, netěsnosti | Používat expanzní nádoby určené pro topení |
| Chybějící zpětná klapka | Únik tlaku, zpětný tok vody | Instalovat zpětnou klapku na potrubí před nádobou |
| Nevhodné umístění nádoby | Snížená využitelnost, nerovnoměrné natlakování | Umístit nádobu co nejblíže kotli, na vratné potrubí |
Dodržení těchto zásad zajistí spolehlivý provoz topné soustavy bez rizika poškození a zbytečných servisních zásahů.
Údržba a kontrola expanzní nádoby
Údržba expanzní nádoby je nezbytná pro správnou funkci topné soustavy a prodloužení životnosti zařízení. Pravidelná kontrola tlaku membrány a těsnosti nádoby pomáhá předejít poruchám způsobeným stárnutím materiálu a opakovanými teplotními cykly.
Vliv teplotních cyklů na membránu
Teplotní cykly způsobují postupné stárnutí membrány expanzní nádoby, které vede ke snížení její elasticity. Tento proces často vyvolává netěsnosti a snižuje funkčnost expanzní nádoby, což může negativně ovlivnit tlak v topné soustavě a její celkový provoz.
Doporučení pro pravidelnou údržbu
Pravidelná údržba expanzní nádoby zahrnuje kontrolu tlaku membrány a těsnosti nádoby, aby se zajistila správná funkce zařízení.
- Změřit tlak membrány – využijte vhodný manometr a porovnejte s hodnotou podle výrobce.
- Zkontrolovat těsnost nádoby – vizuálně i tlakem, zda nedochází k úniku vody.
- Vyhodnotit stav membrány – při známkách stárnutí nebo po 5-7 letech provozu doporučujeme výměnu.
- Volat odborníka – pokud tlak nelze upravit nebo se opakují úniky, je nutné provést odbornou kontrolu.
Tip: U uzavřené expanzní nádoby je správný tlak membrány klíčový pro využitelnost objemu expanzní nádoby a stabilitu topné soustavy. Naopak otevřená expanzní nádoba vyžaduje odlišný přístup k údržbě, který by měl být rovněž pravidelně kontrolován.
Dodržování těchto doporučení minimalizuje riziko poruch a zajistí dlouhodobý bezproblémový provoz topného systému.
Časté dotazy
Jak velkou expanzní nádobu potřebuji k topnému systému s objemem vody 150 litrů?
Pro 150 litrů vody se doporučuje expanzní nádoba minimálně 6 litrů, ideálně 8 litrů, dle provozního tlaku a využitelnosti nádoby.
Jak zjistím správný tlak membrány expanzní nádoby?
Tlak membrány by měl být o 0,2-0,5 bar nižší než tlak ve vodovodu, kontroluje se na prázdné nádobě pomocí hustilky s manometrem.
Mohu použít expanzní nádobu určenou pro pitnou vodu v topení?
Ne, nádoby určené pro pitnou vodu nejsou vhodné pro topné systémy, mohou vést k poškození a nefunkčnosti.
Jak často je potřeba kontrolovat tlak a stav expanzní nádoby?
Tlak membrány a těsnost nádoby by měly být kontrolovány alespoň jednou ročně, aby se předešlo poruchám.
Co způsobuje zvětšení objemu vody v topném systému?
Při ohřevu vody z 10 °C na 60 °C zvětší voda svůj objem o přibližně 2,5-3 %.
Jak spočítat objem expanzní nádoby pro bojler 200 litrů?
Použijte vzorec V_exp = (V_bojler × n) / η s n=0,025-0,03 a η=0,5-0,6, což pro 200 litrů znamená minimálně 12 litrů nádoby.
Proč je důležité správné nastavení tlaku membrány?
Správný tlak membrány zabraňuje poškození topné soustavy a únikům vody z pojistného ventilu.
Jaké jsou nejčastější chyby při výběru expanzní nádoby?
Poddimenzování nádoby, nesprávný tlak membrány, použití nevhodného typu nádoby a chybějící zpětná klapka.
Jaký je rozdíl mezi otevřenou a uzavřenou expanzní nádobou?
Otevřená nádoba je umístěna na nejvyšším místě soustavy a nemá membránu, uzavřená má membránu a je většinou na vratném potrubí nebo v kotli.
Mohu vypočítat velikost expanzní nádoby online?
Ano, existují online kalkulačky, které vám pomohou rychle určit potřebný objem podle objemu topné vody a provozních parametrů.
Jak vypočítat velikost expanzní nádoby pro akumulační nádrž?
Pro výpočet objemu expanzní nádoby k akumulační nádrži využijte vzorec, kde objem nádoby je cca 10 % objemu akumulační nádrže; například pro nádrž 500 litrů zvolte expanzní nádobu o objemu minimálně 50 litrů.
Jak ovlivňuje provozní tlak topného systému výběr expanzní nádoby?
Při výpočtu velikosti expanzní nádoby je třeba zohlednit provozní tlak, který by měl být o 0,2 až 0,3 MPa nižší než tlak membrány; správné nastavení zajistí optimální funkci a prodlouží životnost nádoby.
