Správné odvodnění a vhodně navržené odtokové systémy kolem domu chrání základy před vlhkostí a poškozením. Klíčové jsou vhodné drenážní trubky, správný spád terénu a efektivní využití kanalizačních vpustí pro odvádění srážkové vody. Také vsakování dešťové vody pomáhá předcházet přetížení kanalizace a minimalizuje riziko záplav.
🔍 Nejdůležitější fakta
- Odvodňovací systémy se dělí na liniové (žlaby) a bodové (vpusti), často se kombinují podle potřeby.
- Plastové mřížky unesou zatížení až 300 kg, litinové mřížky třídu B125 s nosností 12,5 tuny.
- Šířky žlabů se pohybují až do 200 mm, běžná šířka pro terasy je 100 mm.
- Norma EN 1433 stanovuje zatížení žlabů od A15 (1,5 t) až po F900 (90 t).
- Pravidelná údržba lapačů a vpustí prodlužuje životnost systému až na desítky let.
Co jsou odvodnění a odtokové systémy kolem domu a jak fungují
Odvodnění a odtokové systémy kolem domu slouží k efektivnímu odvádění přebytečné vody z pozemku tak, aby nedocházelo k poškození konstrukce domu vlhkostí. Liniové odvodnění tvoří liniové žlaby instalované podél obvodových zdí, které zajišťují rychlý odtok vody po povrchu díky spádu terénu minimálně 1-2 % směrem k odtokovému potrubí. Bodové odvodnění představují bodové vpusti umístěné v místech s největším vsakem vody, například v nízkých bodech pozemku nebo podél odvodňovaných ploch. Oba systémy zabraňují hromadění vody u základů, čímž minimalizují riziko narušení statiky a vzniku plísní.
Liniové žlaby se často doplňují o drenážní trubky DN 110 až DN 160, které odvádějí vodu z drenážního systému do kanalizace nebo vsakovacích polí. Kanalizační vpusti s litinovými nebo plastovými rošty odpovídají zatížení od třídy A15 (1,5 t) pro chodce až po třídu D400 (40 t) pro příjezdové cesty. Správné napojení žlabů a vpustí na kanalizační potrubí je klíčové pro bezproblémový odtok vody mimo stavbu.
Jaké jsou nejlepší metody odvodnění kolem domu
Pro efektivní odvodnění okolí domu se doporučuje kombinace liniového a bodového odvodnění přizpůsobená charakteru terénu a hydrogeologickým podmínkám. Hloubka drenážních trubek by měla být minimálně 50 cm pod úrovní základů, aby se zabránilo pronikání vlhkosti do konstrukce. Spád drenážních trubek by měl být 0,5-1 % pro zajištění samovolného odtoku vody.

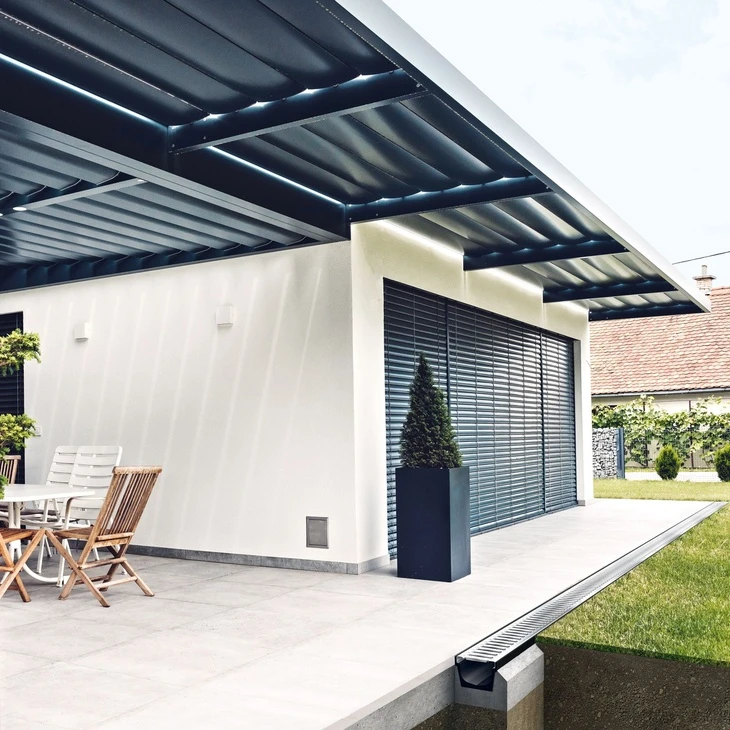

Liniové žlaby s šířkou 100 až 200 mm jsou vhodné pro odvodnění teras, chodníků i příjezdových cest, přičemž plastové žlaby s rošty třídy A15 unesou zatížení odpovídající osobnímu automobilu. Betonové žlaby se používají tam, kde je potřeba vyšší zatížení, například u garáží nebo příjezdových cest, a splňují třídu zatížení minimálně C250 (25 t). Bodové vpusti vybavené koši na hrubé nečistoty a sifony proti zápachu se volí podle velikosti odvodňované plochy a očekávaného zatížení.
Tip: Častou chybou je nedostatečný spád žlabu nebo drenážní trubky, což vede k zadržování vody a zatékání k základům. Pro správný odtok je nezbytné zajistit spád minimálně 0,5 % a pravidelně kontrolovat průchodnost vpustí a žlabů.
Kombinace liniového a bodového odvodnění se hodí zejména pro větší pozemky s proměnlivým spádem a různými typy povrchů. Naopak pro malé pozemky s rovinným terénem může být dostačující pouze bodové odvodnění s několika vpustmi. Výběr vhodného systému by měl vždy vycházet z konkrétního projektu a hydrogeologického průzkumu.
Správně navržený a instalovaný odvodňovací systém zajišťuje bezpečný odtok dešťové vody, minimalizuje riziko poškození základů a prodlužuje životnost stavby.
Typy odvodňovacích systémů a používané materiály
Odvodnění kolem domu se realizuje především pomocí liniových a bodových systémů, které spolu často vzájemně doplňují funkci. Správný výběr materiálu a konstrukce je zásadní pro dlouhodobou účinnost a odolnost systému proti zatížení i povětrnostním vlivům.
Jaké jsou hlavní typy odvodňovacích systémů používaných kolem domu?

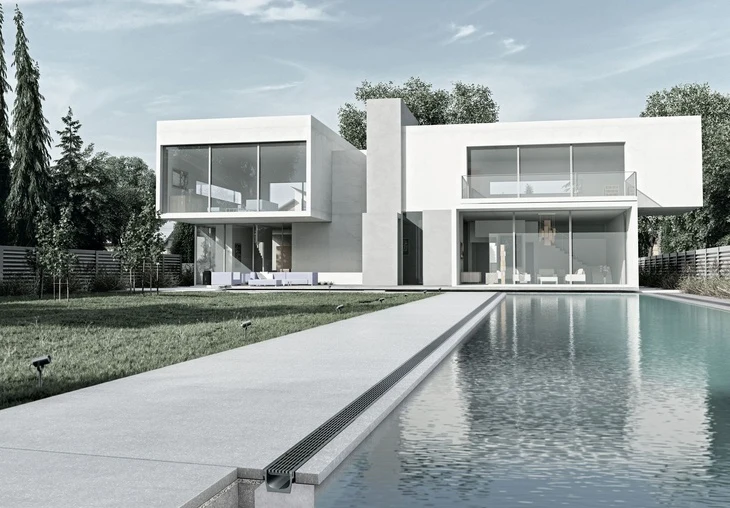

Liniové odvodnění představují žlaby s šířkou do 200 mm, které odvádějí vodu podél povrchu pozemku. Tyto liniové žlaby mohou být vyrobeny z plastu, betonu nebo kompozitních materiálů. Plastové žlaby jsou lehké a snadno instalovatelné, betonové žlaby mají lepší odolnost proti vyšším zatížením a agresivním vlivům prostředí. Bodové odvodnění pak tvoří kanalizační vpusti umístěné na místech, kde se shromažďuje voda z okolí domu. Bodové vpusti zajišťují efektivní vsakování dešťové vody nebo její odvedení do drenážních trubek. Kombinace liniových žlabů a bodových vpustí je základní metodou odvodnění kolem domu, která zabraňuje poškození základů a snižuje riziko zatopení sklepa.
Jaký vliv má materiál na zatížitelnost odvodňovacích mřížek?
Zatížitelnost odvodňovacích mřížek závisí především na použitém materiálu. Plastové žlaby s plastovými mřížkami obvykle snesou zatížení do 300 kg, což je vhodné pro pěší komunikace a lehké provozy. Betonové žlaby jsou vhodné pro vyšší zatížení, například kolem garáží nebo příjezdových cest. Litinové mřížky splňují normu EN 1433 třídy B125, což znamená nosnost až 12,5 tuny a použití v místech s běžným silničním provozem. Proto je důležité volit materiály odvodňovacího systému podle předpokládaného zatížení a spádu terénu, aby se předešlo poškození a nutnosti časté údržby.
| Typ odvodňovacího systému | Materiál | Zatížitelnost | Vhodné použití |
|---|---|---|---|
| Liniové žlaby | Plastové | Do 300 kg | Pěší zóny, zahradní chodníky |
| Liniové žlaby | Betonové | Vyšší zatížení | Příjezdové cesty, parkoviště |
| Bodové vpusti | Litinové mřížky | Do 12,5 tuny (třída B125) | Silniční provoz, průmyslové plochy |
Tip: Výhody a nevýhody různých odvodňovacích systémů kolem domu spočívají v kombinaci materiálů a konstrukce. Plastové žlaby jsou levné a snadno se instalují, ale nevhodné pro vysoké zatížení. Betonové žlaby a litinové mřížky nabízejí větší odolnost, avšak za vyšší cenu a s náročnější montáží. Výběr proto závisí na konkrétních podmínkách využití a spádu terénu.
Normy a zatížení odvodňovacích systémů
Norma EN 1433 stanovuje třídy zatížení odvodňovacích systémů od A15 do F900 podle maximálního zatížení od 1,5 t až po 90 t, což je klíčové pro bezpečné a dlouhodobé užívání liniových žlabů, bodových vpustí či kanalizačních vpusťí kolem domu. Plastové mřížky obvykle unesou zatížení kolem 300 kg, což odpovídá nižším třídám, vhodným pro pěší zóny nebo zahrady. Naopak litinové mřížky splňují minimálně třídu B125, tedy nosnost 12,5 t, a hodí se pro příjezdové cesty nebo místa s vyšším zatížením vozidly.
Tabulka přehledně ukazuje základní třídy zatížení podle EN 1433:
| Třída zatížení | Maximální zatížení | Vhodné použití |
|---|---|---|
| A15 | 1,5 t | Pěší zóny, zahrady |
| B125 | 12,5 t | Příjezdové cesty, parkoviště |
| F900 | 90 t | Průmyslové zóny, letiště |
Odborná rada: Pro správné odvodnění a drenáž domu je potřeba zvážit spád terénu a vhodnou hloubku drenáže, která by měla být minimálně 80 cm pod úrovní terénu, aby nedocházelo k narušení základů. Drenážní trubky a kanalizační vpusti musí být vybrány tak, aby odpovídaly konkrétním zatížením a podmínkám vsakování dešťové vody. Výhody a nevýhody různých materiálů mřížek spočívají v poměru mezi cenou, nosností a odolností vůči povětrnostním vlivům. Prodloužená životnost a bezpečnost odvodňovacího systému závisí na správném výběru materiálu a respektování norem EN 1433.
Správná konstrukce a montáž odvodnění
Správná konstrukce a montáž odvodnění kolem domu vyžaduje pečlivý postup zahrnující přípravu podkladu, správné spádování i kvalitní napojení na kanalizaci. Následující návod na instalaci odtokového žlabu okolo domu pomůže zamezit nežádoucímu vsakování dešťové vody a zajistí efektivní odvodnění.
Příprava a betonové lože
Betonové lože musí být rovnoměrně zavlhlé a upravené se spádem 0,5-1 cm směrem od domu pod dlažbou. Tento mírný spád zabezpečuje přirozený odtok vody v liniových žlabech a zabraňuje zadržování vlhkosti u základů. Před uložením žlabů je třeba betonové lože pečlivě vyrovnat a zbavit nečistot, aby se zajistila stabilita a správná funkce drenážního systému.
Napojení a funkce gajgru
Gajgr slouží jako lapač nečistot a listí v odtokovém systému. Instalace gajgru zahrnuje montáž suché klapky, která zabraňuje zpětnému toku vody a průniku zápachu z kanalizace. Tento prvek výrazně prodlužuje životnost liniových žlabů a usnadňuje údržbu kanalizačních vpustí a bodových vpustí v systému.
Spádování terénu a odtoková potrubí
Spád terénu by měl směřovat k liniovým žlabům s minimálním sklonom 1-2 %, což zajistí plynulý odtok dešťové vody do kanalizačního potrubí DN 110-160. Kanalizační vpustě propojují žlaby s potrubím, které odvádí vodu mimo pozemek. Správné spádování terénu a vhodný výběr potrubí jsou klíčové pro efektivní drenáž a prevenci zatopení domu.
- Příprava betonového lože – upravit a zavlhčit s mírným spádem 0,5-1 cm pod dlažbou
- Uložení liniových žlabů – pevně do betonového lože s kontrolou rovinnosti
- Instalace gajgru – umístit jako lapač nečistot s funkcí suché klapky
- Napojení vpustí – propojit kanalizační vpustě a bodové vpustě s potrubím DN 110-160
- Spádování terénu – zajistit minimálně 1-2 % spád směrem k odtokovým žlabům
Tip: Častou chybou je nedodržení dostatečného spádu betonového lože, což vede k hromadění vody a rychlejšímu poškození žlabů.
Odborná rada: Tento postup se hodí pro většinu rodinných domů s běžným zatížením terénu, avšak u pozemků s výrazným svahováním nebo průsakem je vhodné konzultovat doplňkové drenážní řešení, jako jsou drenážní trubky nebo vsakovací systémy.
Údržba a časté chyby v odvodňovacích systémech
Údržba odvodňovacích systémů kolem domu je nezbytná pro zachování jejich funkčnosti a prevenci vlhkostních problémů. Kanalizační vpusti, gajgry a liniové žlaby je třeba čistit minimálně dvakrát ročně, ideálně na jaře a na podzim, aby se odstranily nánosy listí, bahna a sedimentů, které mohou způsobit ucpání a zpětné zatékání vody do základů. Poškozené nebo nesprávně osazené rošty je nutné vyměnit, protože deformované mřížky snižují průtok a ohrožují bezpečnost chodců i vozidel.
Nedostatečný spád terénu je jednou z nejčastějších příčin tvorby kaluží a špatného vsakování dešťové vody. Doporučený spád terénu směrem od domu je minimálně 2 % (tj. 2 cm na 1 m délky), což zajišťuje efektivní odtok vody. Nesprávné napojení drenážních trubek na bodové vpusti nebo kanalizační potrubí často vede k přetékání a vlhnutí základů. Pro správnou funkci je třeba použít drenážní trubky s průměrem minimálně DN 110 a zajistit těsné spoje bez zpětného průsaku.
Jaké chyby se nejčastěji dělají při odvodnění domu
- Zanášení vpustí a gajgrů listím, bahnem a sedimenty bez pravidelného čištění, což snižuje průtok a způsobuje přetečení
- Nedostatečný spád terénu pod 2 %, který brání gravitaci odvádět vodu od stavby a vede ke vzniku kaluží
- Nesprávné napojení drenážních trubek a liniových žlabů na kanalizační systém, často s netěsnými spoji nebo poddimenzovaným potrubím DN < 110 mm
- Použití nekvalitních materiálů, například plastových žlabů bez certifikace EN 1433 nebo roštů s nižší třídou zatížení než požadovaná (např. A15 místo B125 u příjezdových cest)
- Opomenutí pravidelné kontroly a výměny poškozených roštů, které mohou způsobit nebezpečné úrazy a snížit odtokovou kapacitu
Tip: Pravidelná údržba včetně čištění vpustí, gajgrů a žlabů nejméně dvakrát ročně výrazně snižuje riziko zatékání a tvorby kaluží. Pro zajištění správného odtoku vody doporučuji použít drenážní trubky DN 110-160 mm a dodržovat spád terénu minimálně 2 %. Kontrola a výměna roštů s odpovídající třídou zatížení (EN 1433) prodlužuje životnost systému a zvyšuje bezpečnost provozu.
Varování z praxe: Častou chybou je instalace liniových žlabů bez dostatečného betonového lože a správného spádu, což způsobuje jejich posun a následné zatékání do základů. Nesprávné obetonování litinových žlabů pod příjezdovými cestami vede k praskání a ztrátě nosnosti.
Pro koho se to hodí vs. pro koho NE: Odvodňovací systémy s liniovými žlaby a bodovými vpustmi jsou vhodné pro rodinné domy s terasami, příjezdovými cestami a zpevněnými plochami. Naopak u pozemků s vysokou hladinou podzemní vody a špatnou propustností půdy je lepší kombinovat drenáž s vsakovacími systémy a konzultovat řešení s hydrogeologem.
Dopady odvodňovacích systémů na okolní krajinu a ekologie
Odvodňovací systémy kolem domu výrazně ovlivňují okolní krajinu a ekologickou rovnováhu prostřednictvím změn v odtoku a vsakování dešťové vody. Správně navržené vsakování dešťové vody přispívá k obnově podzemních vodních zásob a snižuje riziko povodňových situací, zejména při intenzitě srážek nad 20 mm za hodinu. Vsakování je efektivní především v oblastech s propustnými půdami, kde infiltrace dosahuje minimálně 10 mm/hodinu, což omezuje přetížení kanalizačních systémů a snižuje odtokové špičky.
Legislativa stanovuje limity na znečištění vypouštěných vod, například maximální koncentrace ropných látek do 5 mg/l a těžkých kovů pod 0,1 mg/l, což je klíčové při návrhu drenážních trubek, liniových žlabů a bodových vpustí. Použití vhodných filtračních a separačních zařízení, jako jsou lapače splavenin (gajgry), minimalizuje riziko kontaminace půdy a podzemních vod.
Jaké jsou nejlepší způsoby odvodnění zahrady a terénu kolem domu
Volba odvodňovacího systému musí respektovat charakter pozemku, spád terénu a ekologické požadavky. Kanalizační vpusti s koši na hrubé nečistoty a správně nastavený spád terénu minimálně 1 % směrem k odtokovým prvkům zajišťují efektivní odtok vody bez rizika eroze. Preferují se systémy kombinující liniové žlaby a bodové vpusti, které umožňují řízený odtok a zároveň podporují vsakování, například pomocí vsakovacích galerií ACO Rigo-fill.
Ekologická integrace spočívá v minimalizaci přímého odtoku do veřejné kanalizace a podpoře vsakování dešťové vody přímo na pozemku. Takové řešení snižuje zatížení kanalizačních sítí, omezuje erozi půdy a přispívá ke stabilizaci lokálního mikroklimatu. Naopak nevhodné jsou systémy bez vsakování v oblastech s vysokou propustností půdy, kde dochází k nadměrnému odtoku a riziku znečištění vodních zdrojů.
Tip: Častou chybou je instalace odvodnění bez hydrogeologického průzkumu, což může vést k neefektivnímu vsakování nebo přetížení kanalizace. Doporučuji konzultovat návrh s odborníkem, který zohlední místní podmínky a legislativní požadavky.
Pokročilé technologie a inovace v odvodnění
Moderní odvodňovací systémy stále častěji využívají inteligentní senzory pro monitorování stavu drenážních trubek, liniových žlabů či kanalizačních vpustí. Tyto senzory detekují změny vlhkosti a případné ucpání, což umožňuje včasnou údržbu a minimalizuje riziko poškození stavby. Inovativní materiály, jako jsou odolné plastové kompozity nebo speciální povrchové úpravy, zvyšují životnost odtokových systémů a zlepšují jejich odolnost vůči mechanickému zatížení a vlivům počasí.
Automatizace v odvodnění zahrnuje i řízení spádu terénu a vsakování dešťové vody, což optimalizuje odtok a snižuje přetížení kanalizačních sítí. Výhody a nevýhody různých odvodňovacích systémů kolem domu je vhodné zvážit podle typu pozemku a záměru využití.
_“Inteligentní technologie představují průlom v prevenci škod způsobených vodou, přičemž správný výběr materiálů a systémů výrazně prodlužuje jejich funkčnost,“_ upozorňuje odborník na stavební inženýrství.
Praktické příklady instalace odvodnění u rodinných domů
Instalace odvodnění kolem domu často kombinuje liniové žlaby a bodové vpusti, které společně zajistí efektivní odtok vody z pozemku. Liniové žlaby se instalují podél základů, kde zachycují větší množství povrchové vody, zatímco bodové vpusti slouží k rychlému vsakování dešťové vody z níže položených míst. Výběr vhodného odpadního systému pro odvodnění pozemku by měl vždy vycházet z ekonomické analýzy nákladů na materiály, instalaci a údržbu.
Ekonomická analýza nákladů na instalaci odvodňovacích systémů
| Typ systému | Orientační cena materiálu (Kč/m) | Doporučené použití |
|---|---|---|
| Liniové žlaby | 800-1500 | Odvodnění větších ploch, spád terénu 1-2 % |
| Bodové vpusti | 1500-3000 za kus | Lokální vsakování dešťové vody |
| Drenážní trubky | 50-120 za metr | Podzemní odvodnění, prevence zamokření |
Tip: Při instalaci odvodnění je klíčové dodržet doporučenou hloubku drenáže u domu 60-80 cm, aby se předešlo zamrznutí a zajistil správný spád terénu. Častou chybou je nedostatečné propojení liniových žlabů s bodovými vpustmi, což snižuje efektivitu odvodu vody.
Volba materiálů, jako jsou plastové nebo betonové žlaby, výrazně ovlivňuje cenu i životnost systému. Pro lepší vsakování dešťové vody se doporučuje kombinovat drenážní trubky s kanalizačními vpustmi. Tento systém je vhodný pro pozemky s vyšším rizikem zamokření, zatímco u suchých terénů může stačit základní liniové odvodnění.
FAQ – Časté dotazy k odvodnění a odtokovým systémům
Otázka: Jaká je doporučená hloubka drenáže kolem domu?
Hloubka drenáže se pohybuje mezi 50-100 cm podle typu půdy a konstrukce domu, s minimálním spádem 1 % směrem od základů.
Otázka: Kdy je nutná drenáž kolem domu?
Drenáž je nutná při vysoké hladině podzemní vody, jílovitých půdách a problémech s vlhkostí v suterénu či základové konstrukci.
Otázka: Jaké materiály se používají pro liniové žlaby?
Používají se plastové, betonové a kompozitní materiály s šířkou 100-200 mm, které unesou zatížení od 300 kg do 12,5 t.
Otázka: Jak správně udělat spád terénu pro odvodnění?
Spád terénu by měl být 1-2 % směrem k liniovým žlabům nebo kanalizačním vpustím, aby voda mohla volně odtékat.
Otázka: Jak často je potřeba čistit vpusti a gajgry?
Čištění by mělo probíhat minimálně dvakrát ročně, ideálně na jaře a podzim, aby se zabránilo ucpání a zápachu.
Otázka: Jaké jsou nejčastější chyby při instalaci odvodnění?
Časté chyby jsou nedostatečný spád, špatné napojení na kanalizaci, poddimenzování liniových žlabů a zanesené vpusti.
Otázka: Jaké zatížení unesou plastové mřížky?
Plastové mřížky unesou zatížení kolem 300 kg, což odpovídá pochozím plochám.
Otázka: Co je gajgr a jakou má funkci?
Gajgr je lapač listí s suchou klapkou, který brání zápachu a ucpání kanalizace.
Otázka: Jaké typy odvodnění se používají kolem domu?
Používají se liniové žlaby pro sběr povrchové vody a bodové vpusti pro lokální odvodnění.
Otázka: Jak vybrat vhodný odvodňovací systém?
Volba závisí na zatížení plochy, množství vody a terénu, přičemž doporučuji konzultovat projekt s odborníkem.
Otázka: Jaká je životnost odvodňovacích systémů?
Životnost plastových a kompozitních systémů je desítky let, často srovnatelná s životností stavby.
Otázka: Je možné odvodnit dům svépomocí?
Ano, s dodržením správných postupů a vhodných materiálů lze instalovat svépomocí, ale konzultace s odborníkem je vhodná.
Otázka: Jaké jsou možnosti ekologického odvodnění?
Vsakování dešťové vody a využití vsakovacích systémů pomáhají minimalizovat odtok a obnovovat podzemní vody.
Otázka: Jaký je rozdíl mezi liniovým a bodovým odvodněním?
Liniové žlaby sbírají vodu podél ploch, bodové vpusti odvádějí vodu z konkrétních míst, například chodníků.
Otázka: Jaké jsou normy pro odvodnění kolem domu?
Norma EN 1433 upravuje zatížitelnost a technické parametry liniových žlabů a vpustí.
Otázka: Jaké jsou nejvhodnější materiály pro drenážní trubky?
Nejčastěji se používají perforované PVC trubky o průměru 100 mm díky odolnosti a snadné instalaci.
Otázka: Jaká je doporučená vzdálenost odvodňovacích žlabů od základů domu?
Žlaby by měly být minimálně 50 cm od základů, aby správně odváděly vodu bez rizika poškození konstrukce.
Otázka: Jaký je optimální spád pro odtokové žlaby kolem domu?
Spád by měl být alespoň 1 % (1 cm na 1 metr délky), aby voda správně odtékala bez zadržování.
Odborná rada: Při výběru materiálů pro odvodnění a drenáž domu volte takové, které odpovídají zatížení a terénu. Správná údržba kanalizačních vpustí a drenážních trubek prodlouží životnost systému a zamezí problémům s vodou u základů.
