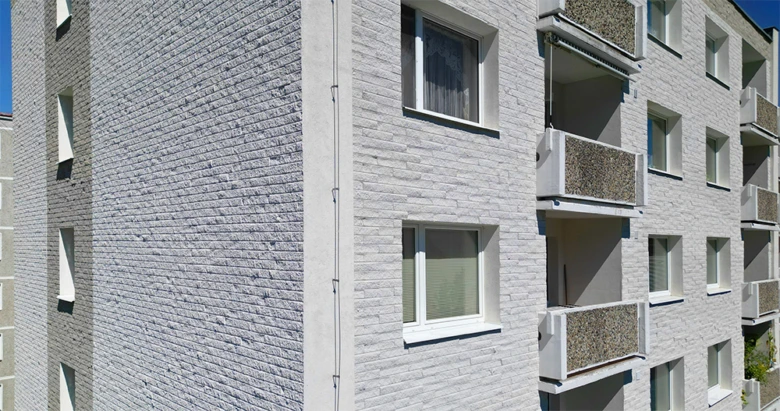

Provětrávaná fasáda zvyšuje životnost budovy a zlepšuje tepelnou izolaci díky správné cirkulaci vzduchu za obkladem. Klíčovým prvkem této konstrukce je nosný rošt, který zajišťuje pevné kotvení a správné rozložení zatížení. Správný výběr materiálu a montáž dřevěného nosného roštu ovlivňuje nejen stabilitu, ale i celkovou funkčnost fasády.
⭐ Zásadní body
- Provětrávaná fasáda obsahuje nosný rošt, vzduchovou mezeru a obklad, kde vzduchová mezera má doporučenou šířku 4 cm.
- Nosný rošt může být z hliníku, pozinkované oceli nebo dřeva, přičemž dřevo je omezeno požárními předpisy do výšky 9 m.
- Kotvení roštu se provádí nerezovými spojovacími prvky nebo chemickými kotvami s minimální délkou závitové tyče M6 až M16.
- Minimální plocha větracích otvorů ve fasádě je 50 cm² na běžný metr fasády, aby byla zajištěna účinná ventilace.
- Nosný rošt přenáší zatížení od obkladových prvků a větru do nosné konstrukce budovy, čímž zajišťuje stabilitu fasády.
Co je konstrukce provětrávané fasády a jak funguje nosný rošt
Provětrávaná fasáda je systém složený z nosné stěny, tepelné izolace, vzduchové mezery a nosného roštu, který přenáší zatížení obkladu do konstrukce budovy. Nosný rošt fasády je klíčový prvek, protože zabezpečuje správné kotvení obkladového materiálu a umožňuje vytvoření vzduchové mezery, která zabraňuje vlhkosti a kondenzaci.
Jak je složená konstrukce provětrávané fasády
Konstrukce provětrávané fasády zahrnuje několik vrstev: nosnou stěnu, tepelnou izolaci, vzduchovou mezeru a nosný rošt. Nosná stěna zajišťuje základní stabilitu a nese veškerá zatížení budovy. Mezi nosnou stěnou a nosným roštem je umístěna tepelná izolace, která zlepšuje energetickou úsporu budovy. Vzduchová mezera fasády, jejíž doporučená šířka je minimálně 4 cm, umožňuje cirkulaci vzduchu a odvádí vlhkost pryč. Nosný rošt fasády pak přenáší zatížení obkladu do nosné stěny a zároveň drží obklad v požadované vzdálenosti od izolace.
Princip fungování nosného roštu v provětrávané fasádě
Nosný rošt u provětrávané fasády slouží k upevnění obkladového materiálu, jako jsou například keramické desky, dřevěné obklady nebo kovové panely. Rošt přenáší veškeré zatížení obkladu do nosné stěny konstrukce budovy. Správné kotvení roštu a jeho správná vzdálenost od tepelné izolace vytváří vzduchovou mezeru fasády, která je nezbytná pro odvod vlhkosti a zamezení kondenzace. Díky tomu se prodlužuje životnost fasády a zlepšuje její funkčnost.
- Nosný rošt fasády může být dřevěný nebo kovový, podle požadavků projektu.
- Vzduchová mezera fasády by měla mít minimální šířku 4 cm pro dostatečnou ventilaci.
- Tepelná izolace se umisťuje mezi nosnou stěnu a nosný rošt, čímž se snižují tepelné ztráty.
Tip: Častá chyba při montáži nosného roštu je nedostatečné kotvení, které může způsobit uvolnění obkladu a narušení vzduchové mezery.

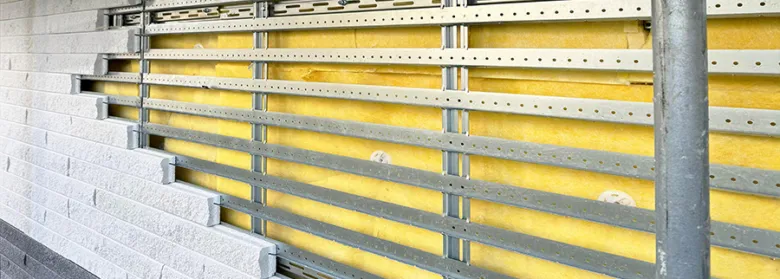

Materiály používané pro nosný rošt provětrávané fasády
Provětrávaná fasáda potřebuje pevný a odolný nosný rošt, který zajistí správné kotvení roštu a vytvoří stabilní konstrukci s dostatečnou vzduchovou mezerou fasády. Výběr materiálu ovlivňuje nejen životnost, ale i požární odolnost a cenu celé fasády.
Materiály používané pro nosný rošt: hliník, pozinkovaná ocel a dřevo
Nosný rošt fasády se nejčastěji vyrábí z hliníku, pozinkované oceli nebo dřeva. Hliník je lehký, nabízí dlouhou životnost a vysokou odolnost proti korozi, což usnadňuje montáž provětrávané fasády svépomocí i na náročnějších objektech. Pozinkovaná ocel poskytuje větší pevnost a stabilitu, zároveň je odolná vůči povětrnostním vlivům a nehořlavá. Dřevěný nosný rošt je cenově nejdostupnější a snadno se opracovává, avšak jeho použití je omezeno požárními předpisy na budovy do výšky 9 metrů, protože dřevo je hořlavé.
| Materiál | Výhody | Nevýhody |
|---|---|---|
| Hliník | Lehký, odolný proti korozi | Vyšší cena |
| Pozinkovaná ocel | Vysoká pevnost, nehořlavý | Těžší než hliník |
| Dřevo | Nízká cena, snadná opracovatelnost | Omezení výšky, hořlavost |
Jaké materiály použít pro konstrukci provětrávané fasády a nosný rošt
Volba materiálu nosného roštu závisí především na požadavcích na požární odolnost, plánované výšce budovy a finančních možnostech. Dřevěný nosný rošt lze použít u rodinných domů nebo nízkých staveb do 9 m, kde postačují nižší náklady a jednodušší montáž. Kovový nosný rošt – hliníkový nebo pozinkovaný – se hodí pro vyšší a náročnější stavby, protože zaručuje vyšší stabilitu a nehořlavost. Při navrhování konstrukce provětrávané fasády je třeba zohlednit také správné kotvení roštu a vytvoření vzduchové mezery fasády, která zajišťuje odvod vlhkosti a prodlužuje životnost celé fasády.
Tip: Častá chyba při montáži nosného roštu je nedostatečné kotvení, které může vést k poškození fasády vlivem větru nebo zatížení sněhem.
Pro koho se to hodí: Dřevěný nosný rošt je ideální pro menší stavby s omezením výšky do 9 m a menším rozpočtem. Kovový nosný rošt je vhodný pro větší objekty, kde jsou kladeny vyšší nároky na požární bezpečnost a dlouhodobou odolnost.
Jak správně kotvit nosný rošt k nosné stěně
Jak správně kotvit nosný rošt u provětrávané fasády
Kotvení nosného roštu je klíčové pro stabilitu a dlouhodobou funkčnost provětrávané fasády. Pro bezpečné upevnění se používají nerezové šrouby a chemické kotvy, které zajišťují odolnost vůči korozi i statickému zatížení konstrukce. Závitová tyč s průměrem od M6 do M16 slouží jako pevný prvek spoje, do kterého se aplikuje chemická malta. Tato malta vyplní všechny mezery v podkladu a výrazně zvýší pevnost kotvení.
Montážní postup konstrukce a nosného roštu provětrávané fasády zahrnuje tyto kroky:
- Vyvrtání otvorů v nosné stěně přesně podle rozměrů závitové tyče
- Vložení závitové tyče do otvoru a aplikace chemické malty pro zajištění pevnosti spoje
- Upevnění dřevěného nebo kovového nosného roštu pomocí nerezových šroubů na kotvy
- Kontrola správné vzdálenosti vzduchové mezery fasády pro optimální větrání
Tip: Častá chyba při kotvení roštu je nedostatečné očištění otvorů, což snižuje přilnavost chemické malty a ohrožuje statickou bezpečnost celé konstrukce. Pro montáž provětrávané fasády svépomocí doporučuji přesné dodržení těchto postupů a použití kvalitních materiálů.

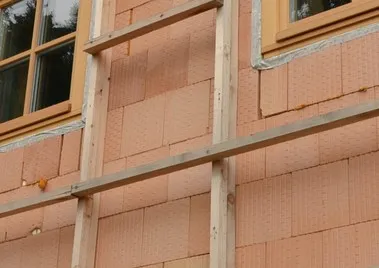

Dřevěný versus kovový nosný rošt – výhody a omezení
Dřevěný a kovový nosný rošt představují dva základní materiály pro konstrukci provětrávané fasády. Dřevěný nosný rošt je cenově dostupnější a snadno opracovatelný, což usnadňuje montáž i svépomocí. Jeho hygroskopičnost však znamená citlivost na vlhkost, která vyžaduje pravidelnou údržbu a ochranu proti hnilobě. Navíc dřevěný rošt je hořlavý a podle požárních předpisů je jeho použití omezeno maximální výškou stavby do 9 metrů.
Kovový nosný rošt fasády nabízí vyšší rozměrovou stabilitu a nehořlavost, což je zásadní pro budovy přesahující zmíněnou výšku. Jeho montáž a kotvení roštu vyžaduje přesnější techniku, ale zároveň výrazně snižuje riziko požárních komplikací. Cena konstrukce s kovovým roštem bývá vyšší, avšak investice se vrací dlouhou životností a nižší náročností na údržbu.
- Dřevěný rošt je levnější, snadno opracovatelný, ale hořlavý a hygroskopický
- Kovový rošt je nehořlavý, stabilní, dražší a vhodný pro vyšší stavby
- Požární předpisy omezují dřevěný rošt na stavby do 9 m výšky
- Údržba dřevěného roštu je nutná pro prodloužení životnosti
- Kovový rošt zaručuje delší životnost a menší riziko deformací
Tip: Pro provětrávanou fasádu svépomocí doporučuji zvážit materiál nosného roštu podle výšky a požárních předpisů, aby konstrukce splnila všechny bezpečnostní normy.
Význam a požadavky na vzduchovou mezeru v provětrávané fasádě
Vzduchová mezera fasády představuje klíčový prvek konstrukce provětrávané fasády s nosným roštem, protože umožňuje efektivní odvod vlhkosti a zabraňuje kondenzaci, která by mohla poškodit tepelnou izolaci i samotný nosný rošt fasády. Doporučená šířka této mezery je minimálně 2 cm, ideálně však 4 cm, což zajišťuje dostatečný proud vzduchu. Větrací otvory musí mít minimální plochu 50 cm² na každý běžný metr fasády, aby bylo větrání dostatečné a rovnoměrné.
Správné řešení izolace v konstrukci provětrávané fasády s nosným roštem vyžaduje zachování této vzduchové mezery mezi izolační vrstvou a obkladovým materiálem, a to bez překážek v kotvení roštu. Tento princip platí jak pro dřevěný nosný rošt, tak pro kovový nosný rošt, které musí být navrženy tak, aby vzduchová mezera nebyla zmenšena.
- Vymezení vzduchové mezery – nastavte šířku mezery na 4 cm pro optimální cirkulaci vzduchu.
- Umístění větracích otvorů – zajistěte otvory s celkovou plochou minimálně 50 cm² na běžný metr fasády.
- Kontrola kotvení roštu – připevněte nosný rošt tak, aby nevznikly překážky pro proudění vzduchu.
- Ověření izolace – umístěte tepelnou izolaci tak, aby byla vzduchová mezera zachována bez kontaktu s roštem.
Tip: Při montáži provětrávané fasády svépomocí věnujte zvláštní pozornost tomu, aby kotvení roštu nezasahovalo do vzduchové mezery fasády, jinak dojde ke snížení efektivity odvodu vlhkosti a riziku tvorby plísní.
Postup montáže nosného roštu krok za krokem
Montáž nosného roštu je klíčovým krokem při realizaci konstrukce provětrávané fasády. Tento návod na montáž provětrávané fasády s konstrukcí a nosným roštem popisuje přesný postup od přípravy nosné stěny až po instalaci tepelné izolace s důrazem na správné kotvení a rovinnost konstrukce.
Příprava podkladu
Nejdříve je nutné důkladně očistit nosnou stěnu od prachu, uvolněných částí a případných nerovností. Podklad musí mít statickou únosnost minimálně 1,5 kN/m², aby bezpečně unesl váhu nosného roštu, tepelné izolace a fasádního obkladu. Nerovnosti větší než 5 mm na délce 2 m je třeba vyrovnat, jinak hrozí deformace roštu a následné problémy s obkladem.
Kotvení nosného roštu
Nosný rošt se připevňuje k nosné stěně pomocí nerezových šroubů nebo chemických kotev, které zajišťují vysokou pevnost a odolnost proti korozi i v náročných podmínkách. Kotvy se rozmísťují podle statického návrhu, obvykle s roztečí 60-80 cm ve svislém i vodorovném směru. U dřevěného roštu je třeba použít speciální chemické kotvy vhodné pro daný typ zdiva (např. děrované cihly HELUZ). Nesprávné rozmístění kotev může vést k deformacím a uvolnění konstrukce.
Kontrola rovinnosti a instalace izolace
Po upevnění nosného roštu je nezbytné zkontrolovat rovinnost celé konstrukce pomocí vodováhy nebo laserového nivelačního přístroje. Odchylky by neměly přesáhnout 3 mm na 2 m délky. Tepelná izolace (například minerální vata Isover Fassil nebo kamenná vlna VENTIROCK PLUS) se instaluje s přesahem minimálně 1 cm přes nosný rošt, čímž vzniká vzduchová mezera o doporučené šířce 4 cm. Tato mezera umožňuje efektivní proudění vzduchu, snižuje kondenzaci vlhkosti a zvyšuje tepelný výkon fasády.
Montáž na nestandardní podklady
Při montáži na lehké konstrukce nebo dřevostavby je nutné použít kotvení přizpůsobené nízké pevnosti podkladu, například chemické kotvy s delší expanzní zónou nebo speciální hmoždinky. Montážní postup se upravuje tak, aby nedošlo k poškození nosné stěny a zároveň byla zachována stabilita nosného roštu. V těchto případech je vhodné konzultovat statický návrh s odborníkem.
- Vyčištění a kontrola nosné stěny – odstranění prachu a uvolněných částí, ověření statické únosnosti minimálně 1,5 kN/m²
- Rozmístění kotev – podle statického návrhu, obvykle 60-80 cm rozteč ve svislém i vodorovném směru
- Kotvení nosného roštu – použití nerezových šroubů nebo chemických kotev vhodných pro typ zdiva
- Kontrola rovinnosti roštu – maximální odchylka 3 mm na 2 m délky pomocí vodováhy nebo laseru
- Instalace tepelné izolace – s přesahem 1 cm přes rošt pro vytvoření vzduchové mezery o šířce 4 cm
- Úprava montáže na nestandardních podkladech – volba speciálních kotevních prvků a přizpůsobení postupu
Odborná rada: Častou chybou při montáži je nedostatečné kotvení nosného roštu, které může způsobit uvolnění konstrukce a následné narušení funkce provětrávané fasády. Tento postup je vhodný pro všechny běžné typy nosných stěn kromě velmi porézních a nestabilních materiálů, kde je nutná předchozí stabilizace podkladu.
Typické chyby při stavbě konstrukce a nosného roštu
Typické chyby při stavbě konstrukce a nosného roštu provětrávané fasády výrazně ohrožují funkčnost i bezpečnost celé fasády. Nejčastěji se vyskytuje nesprávné kotvení nosného roštu, které způsobuje nestabilitu konstrukce a může vést k poškození fasády působením větru nebo zatížením sněhem. Kotvení musí být provedeno nerezovými vruty nebo chemickými kotvami s přihlédnutím k typu podkladu, například u děrovaných cihel HELUZ je nutné použít speciální hmoždinky s dostatečnou únosností.
Další častou chybou je nedodržení minimální šířky vzduchové mezery mezi izolací a obkladem. Doporučená šířka je minimálně 2 cm, ideálně kolem 4 cm, aby byl zajištěn správný komínový efekt pro odvod vlhkosti a snížení kondenzace. Při zúžení vzduchové mezery pod 2 cm dochází k omezení proudění vzduchu a zvyšuje se riziko tvorby plísní a degradace izolace.
Použití nevhodných materiálů, zejména hořlavého dřevěného nosného roštu bez protipožární úpravy, je v rozporu s platnými požárními normami. Dřevěný rošt lze použít pouze u budov do výšky 9 metrů a musí být ošetřen protipožárními nátěry. Pro vyšší objekty nebo tam, kde je požadována vyšší požární odolnost, se doporučuje kovový nosný rošt z pozinkované oceli nebo hliníku, které mají lepší rozměrovou stabilitu a nehořlavost.
Nedostatečná ochrana větracích otvorů umožňuje pronikání hlodavců, ptáků a hmyzu do vzduchové mezery, což narušuje správnou cirkulaci vzduchu a může vést k mechanickému poškození izolace i fasádních prvků. Ochranné mřížky musí mít minimální plochu nasávacích a výdechových otvorů nejméně 1/400 plochy fasády, přičemž minimálně 50 cm² na běžný metr fasády zajistí dostatečný přívod a odvod vzduchu.
| Chyba | Dopad | Doporučení |
|---|---|---|
| Nesprávné kotvení roštu | Nestabilita fasády, riziko poškození větrem | Použít nerezové kotvy, respektovat typ podkladu a statiku |
| Nedostatečná vzduchová mezera (<2 cm) | Omezení větrání, vznik plísní | Dodržet min. 2 cm, ideálně 4 cm vzduchové mezery |
| Použití hořlavého dřevěného roštu bez úpravy | Zvýšené riziko požáru, nesoulad s normami | Použít protipožární úpravu nebo kovový rošt pro vyšší objekty |
| Chybějící ochrana větracích otvorů | Vnikání škůdců, snížení funkčnosti fasády | Instalovat ochranné mřížky s dostatečnou plochou otvorů |
Tip: Při montáži konstrukce a nosného roštu provětrávané fasády vždy ověřte pevnost kotvení a přesnou šířku vzduchové mezery. Kovový nosný rošt se vyplatí volit zejména v místech s vyšší vlhkostí nebo tam, kde požární předpisy vyžadují nehořlavé materiály. Dřevěný rošt je vhodný pouze pro nízké stavby s odpovídající protipožární ochranou.
Cenový přehled a faktory ovlivňující cenu nosného roštu
Cena nosného roštu u provětrávané fasády závisí především na materiálu roštu, typu kotvení a složitosti montáže. Dřevěný nosný rošt fasády je obvykle levnější než kovový nosný rošt, avšak kovová konstrukce nabízí vyšší odolnost a stabilitu. Náklady ovlivňuje také použití speciálních kotev, které zajišťují pevné a bezpečné kotvení roštu k nosné stěně. Při montáži je třeba počítat s dodatečnými náklady na vzduchovou mezeru fasády, která je klíčová pro správnou funkci provětrávané fasády.
Jaké materiály použít pro konstrukci provětrávané fasády a nosný rošt
| Materiál roštu | Cena za m² (Kč) | Výhody |
|---|---|---|
| Dřevěný nosný rošt | 300-600 | Nízká cena, snadná montáž |
| Kovový nosný rošt | 600-1200 | Vysoká pevnost, trvanlivost |
| Speciální kotvení | +100-300 | Zvýšená stabilita a bezpečnost |
Tip: Při plánování montáže provětrávané fasády svépomocí je nutné pečlivě zvážit volbu materiálu a způsob kotvení, protože chyby při stavbě konstrukce a nosného roštu mohou vést k deformacím fasády a snížení její životnosti.
Časté dotazy k provětrávané fasádě, konstrukci a nosnému roštu
Otázka: Co je nosný rošt u provětrávané fasády a jakou má funkci?
Nosný rošt fasády je konstrukční prvek, který přenáší zatížení obkladových materiálů a větru do nosné stěny budovy. Zajišťuje stabilitu a pevnost celé provětrávané fasády, umožňuje vytvoření vzduchové mezery a správné kotvení obkladů.
Otázka: Jaké materiály se používají pro konstrukci provětrávané fasády a nosný rošt?
Pro nosný rošt se běžně používají dřevěný nosný rošt, hliníkové profily a pozinkovaná ocel. Dřevo se doporučuje pro menší stavby do 9 metrů výšky kvůli požárním předpisům, kovové materiály jsou vhodné pro vyšší objekty a mají delší životnost.
Otázka: Jaká je doporučená šířka vzduchové mezery v provětrávané fasádě?
Vzduchová mezera fasády by měla mít šířku minimálně 2 cm, ideálně kolem 4 cm, aby umožnila dostatečnou ventilaci a odváděla vlhkost, čímž prodlužuje životnost izolačních materiálů a fasádního pláště.
Otázka: Jak správně kotvit nosný rošt k nosné stěně?
Kotvení roštu musí být pevné, obvykle se používají nerezové šrouby, chemické kotvy s vinylesterovou maltou a závitové tyče o průměru M6 až M16. Kotvy se instalují v rozteči cca 60 cm, aby rošt bezpečně odolal zatížení větrem.
Otázka: Jaký je návod na montáž provětrávané fasády s konstrukcí a nosným roštem?
Montáž začíná přípravou podkladu, poté se kotví nosný rošt dle rozměrů, kontroluje se rovinnost a pevnost. Následuje instalace izolace s přesahem cca 1 cm a zakončení obkladovým materiálem. Vzduchová mezera musí být zachována po celé ploše.
Otázka: Jaké jsou nejčastější chyby při stavbě konstrukce a nosného roštu provětrávané fasády?
Časté chyby zahrnují příliš úzkou vzduchovou mezeru pod 2 cm, nedostatečné kotvení roštu, použití nevhodných materiálů nebo ignorování požárních norem u dřevěného roštu. Dále špatné větrání vede k hromadění vlhkosti a poškození fasády.
Otázka: Kolik stojí konstrukce a nosný rošt provětrávané fasády na metr čtvereční?
Cena se pohybuje mezi 500 až 1500 Kč za m² v závislosti na typu materiálu (dřevo, hliník, ocel) a složitosti montáže. Kovové rošty jsou obvykle dražší, ale nabízejí vyšší životnost a menší údržbu.
Otázka: Jaký je rozdíl mezi dřevěným a kovovým nosným roštem?
Dřevěný nosný rošt je snadno opracovatelný a cenově dostupnější, ale je hořlavý a méně odolný vůči vlhkosti. Kovový nosný rošt je nehořlavý, stabilnější, vhodný pro vyšší budovy a nabízí životnost přes 40 let s minimální údržbou.
Otázka: Jak navrhnout konstrukci a nosný rošt pro provětrávanou fasádu?
Optimální rozteč prvků roštu je 60 cm, přizpůsobená velikosti fasádních desek. Konstrukce musí splňovat normu ČSN EN 1991-1-4 a zajistit minimální tloušťku latí 30 mm pro dostatečnou pevnost a odolnost proti větru.
Otázka: Jaká je minimální plocha větracích otvorů ve fasádě?
Minimální plocha větracích otvorů by měla být alespoň 50 cm² na běžný metr čtvereční fasády, aby vzduch mohl volně cirkulovat a odvádět vlhkost z konstrukce.
Otázka: Jak řešit montáž nosného roštu na nestandardní podklady, jako jsou dřevostavby?
U dřevostaveb je třeba použít speciální kotevní prvky a postupy, které respektují statiku a materiálové vlastnosti podkladu. Doporučuji konzultaci s odborníkem, aby byla zajištěna správná funkčnost a bezpečnost.
Otázka: Jaké inovativní materiály se používají pro nosný rošt u provětrávaných fasád?
Moderní konstrukce využívají hliníkové profily s povrchovou úpravou proti korozi, které mají životnost přes 50 let. Tyto materiály jsou lehké a velmi odolné, což usnadňuje montáž a zajišťuje dlouhodobou trvanlivost.
Otázka: Jaký je doporučený postup kontroly správné montáže nosného roštu?
Po montáži je nutné prověřit rovinnost roštu s maximální odchylkou 3 mm na 2 metry a pevnost kotvení každých 60 cm. Nedodržení těchto parametrů může vést k deformacím fasády a snížení její životnosti.
Otázka: Pro koho se hodí provětrávaná fasáda svépomocí s nosným roštem a pro koho ne?
Pro majitele zkušené v montážních pracích je svépomocná instalace možná, zejména u dřevěného roštu na nízkých stavbách. U složitých konstrukcí nebo vyšších budov doporučuji práci svěřit odborníkům kvůli bezpečnosti a dodržení norem.
Otázka: Jaké jsou hlavní výhody konstrukce provětrávané fasády s nosným roštem?
Taková konstrukce umožňuje efektivní odvětrání vlhkosti, prodlužuje životnost fasády i izolace a zlepšuje tepelně technické vlastnosti budovy. Nosný rošt také usnadňuje výměnu obkladových materiálů a zajišťuje pevnost fasádního pláště.
