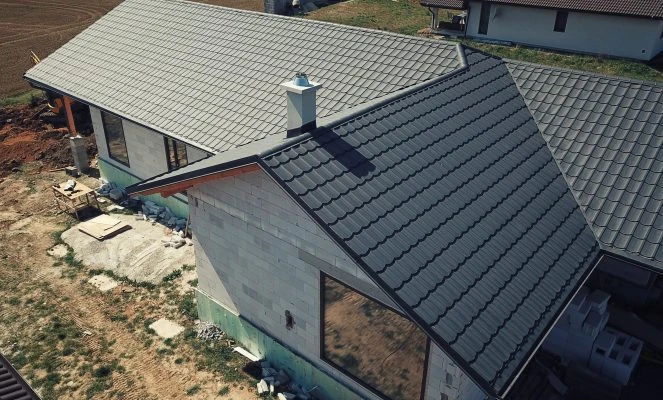

Vazníková střecha představuje efektivní řešení střešní konstrukce, které využívá příhradové vazníky pro optimální rozložení zatížení. Díky své nosnosti a variabilitě se hodí pro různé typy staveb, a nabízí tak pevný základ s úsporou materiálu i času při montáži.
Podstata v kostce
- Vazníková střecha využívá lehké prefabrikované vazníky, díky nimž je stavba rychlejší a materiálově úspornější.
- Maximální doporučený sklon vazníkové střechy je přibližně 25°, vyšší sklon je možný, ale méně efektivní a dražší.
- Na vazníkové střeše nelze vytvořit obytný podkrovní prostor, prostor pod střechou slouží pouze jako skladovací.

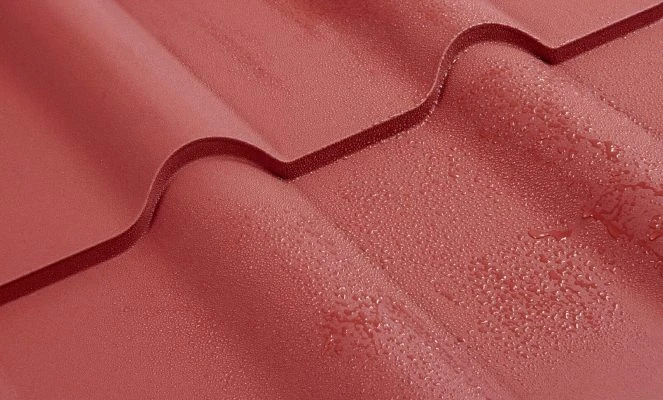

- Střešní krytina KM Beta nabízí záruku 50 let a je často používaná právě na vazníkové střechy.
- Výběr mezi vazníkovým a klasickým krovem závisí na plánovaném využití půdního prostoru, finančních nákladech a architektuře budovy.
Konstrukce vazníkové střechy a základní principy
Konstrukce vazníkové střechy je založená na prefabrikovaných příhradových vaznících, které tvoří nosnou část celé střešní konstrukce. Tyto vazníky mají nízkou hmotnost díky kombinaci hoblovaných smrkových nebo borovicových dřevěných prvků a pozinkovaných plechových spojek, které zajišťují pevné a přesné spojení jednotlivých dílů. Díky tomu umožňuje vazníková střecha montáž během několika dní a zároveň poskytuje nosnost střechy typicky mezi 150 až 250 kg/m² při vlastní hmotnosti konstrukce kolem 15-25 kg/m².
Příhradové vazníky mají charakteristickou konstrukci, kde jsou horní a dolní pásnice propojeny příhradovými výztuhami ve tvaru trojúhelníků. Tento trojúhelníkový systém rozkládá zatížení rovnoměrně po celé délce vazníku a minimalizuje průhyb i boční deformace. Vazníkový krov tak umožňuje překlenout rozpětí až do 12 metrů bez potřeby vnitřních nosných zdí, což výrazně zjednodušuje dispoziční řešení budovy.
Hlavní prvky vazníkové konstrukce
Vazníková střecha sestává z několika základních prvků, které společně tvoří pevnou, lehkou a staticky efektivní konstrukci:
- Horní pásnice – hoblované dřevěné trámy, které tvoří vrchní část vazníku, na něž se ukládá střešní krytina a izolace střechy. Jejich rozměry se pohybují obvykle od 40 × 60 mm do 60 × 120 mm podle zatížení.
- Dolní pásnice – spodní nosná část vazníku, často sloužící jako podklad pro stropní konstrukci nebo podhled. Rozměry jsou podobné horním pásnicím, přizpůsobené požadavkům na únosnost.
- Příhradové výztuhy – dřevěné pásky nebo hranoly, které spojují horní a dolní pásnici do trojúhelníkových polí. Tento systém zajišťuje rovnoměrné rozložení zatížení a zvyšuje tuhost konstrukce.
- Plechové spojky – pozinkované ocelové desky s hroty (tzv. hřebíky), které pevně fixují dřevěné díly vazníku a zajišťují jeho statickou stabilitu. Spojky mají tloušťku od 1,5 do 2,5 mm a jejich použití výrazně zrychluje montáž.
Tyto prvky umožňují precizní prefabrikaci vazníků ve výrobě, kde jsou jednotlivé díly přesně nařezány a spojeny, což výrazně zkracuje dobu montáže přímo na stavbě. Vazníková střecha tak představuje ekonomické řešení s optimální nosností střechy, která zároveň výrazně snižuje zatížení základů domu díky nízké vlastní hmotnosti konstrukce.
Tip: Častou chybou při montáži vazníků je nedostatečné upevnění plechových spojek, což může vést ke snížení statické stability celé konstrukce. Doporučuje se vždy dodržovat přesné montážní návody výrobce a kontrolovat kvalitu spojů.
Pro koho se vazníková střecha hodí: Ideální je pro novostavby rodinných domů s požadavkem na rychlou a cenově efektivní výstavbu bez potřeby obytného podkroví. Nevhodná je pro stavby, kde je plánováno plnohodnotné využití půdního prostoru jako obytné místnosti.
Vlastnosti a technické parametry vazníkové střechy
Vazníková střecha představuje moderní řešení střešní konstrukce s výraznými technickými parametry a specifickými omezeními, která ovlivňují její použití i plánování interiéru domu. V této části se zaměříme na klíčové vlastnosti vazníkové střechy, jako jsou nosnost, hmotnost, maximální sklon a možnosti využití půdního prostoru.
Maximální sklon a vhodnost pro různé tvary střech
Maximální sklon střechy u vazníkové konstrukce se doporučuje nepřekračovat přibližně 25°. Tento limit vyplývá z konstrukčního uspořádání příhradových vazníků, které optimálně přenášejí zatížení při mírnějším sklonech. Vazníková střecha díky své příhradové konstrukci nabízí dostatečnou nosnost střechy i při této mírnější strmosti. Díky variabilitě výroby vazníků je možné realizovat i netradiční tvary střech, což rozšiřuje možnosti architektonického návrhu bez nutnosti zvyšovat hmotnost konstrukce nebo komplikovat montáž vazníků.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Maximální sklon střechy | cca 25° | Doporučený limit pro vazníkovou střechu |
| Nosnost střechy | dle typu vazníků a rozponu | Příhradová konstrukce zvyšuje efektivní přenos zatížení |
| Hmotnost konstrukce | nižší než u klasického krovu | Umožňuje úsporu materiálu a snadnější montáž |
Omezení využití půdního prostoru
Vazníková konstrukce střechy omezuje možnost plnohodnotného obytného využití půdního prostoru. Díky příhradové struktuře uvnitř vazníků není možné prostor pod střechou volně upravit na pokoje či jiné obytné místnosti. Tento prostor lze však efektivně využít jako skladovací, kde není potřeba plná výška ani volný půdorys. Naopak, pokud je cílem maximální využití podkroví k bydlení, vazníková střecha nemusí být ideální volbou, a je vhodnější zvážit klasický vaznicový nebo hambálkový krov.
Tip: Častou chybou je plánovat půdní prostor jako obytný bez konzultace statika či projektanta, což může vést k nákladným úpravám nebo omezením po dokončení stavby.
| Využití půdního prostoru | Vazníková střecha | Klasický krov |
|---|---|---|
| Obytný prostor | Omezený, vhodný spíše pro sklad | Plnohodnotný podkrovní prostor |
| Náročnost úprav | Vyšší, vyžaduje zásahy do konstrukce | Nižší, konstrukce umožňuje volné úpravy |
| Doporučené použití | Skladování, technické prostory | Bydlení, kancelářské prostory |
Srovnání vazníkové střechy a klasického krovu
Při rozhodování mezi vazníkovou střechou a klasickým krovem je klíčové zvážit rozdíly v konstrukci, využití půdního prostoru, materiálových nákladech a časové náročnosti montáže.
Výhody vazníkové střechy
Vazníková střecha využívá příhradové vazníky, které tvoří lehkou a pevnou střešní konstrukci s dobrou nosností střechy. Montáž vazníků je rychlejší než stavba klasického krovu, což výrazně snižuje celkový čas výstavby. Díky prefabrikaci vazníků dochází k materiálové úspoře, protože přesně odpovídají požadavkům projektu a minimalizují odpad. Vazníkové krovy se nejlépe hodí pro jednoduché tvary střech s omezeným sklonem, obvykle do 45 stupňů. Nevýhodou je však nemožnost využití půdního prostoru jako obytného podkroví, protože příhradová konstrukce zabírá prostor pod střechou.
Výhody klasického krovu
Klasický krov je založený na nosných trámových prvcích, které umožňují volný půdní prostor a tím i vytvoření obytného podkroví. Tento typ střešní konstrukce se osvědčuje u složitějších tvarů střech a zvládá různé sklony, často i nad 45 stupňů, což poskytuje větší flexibilitu designu. Výroba a montáž klasického krovu je však časově náročnější a spotřebuje více materiálu, což zvyšuje celkové náklady na střechu včetně izolace střechy. Vyšší hmotnost krovu také klade větší nároky na statiku střechy a podkladové konstrukce.
| Kritérium | Vazníková střecha | Klasický krov |
|---|---|---|
| Montáž | Rychlá díky prefabrikaci vazníků | Pomalejší, ruční montáž |
| Využití půdního prostoru | Není vhodná pro obytné podkroví | Umožňuje obytné podkroví |
| Materiálové náklady | Nižší díky efektivní výrobě | Vyšší z důvodu větší spotřeby dřeva |
| Sklon střechy | Obvykle do 45 stupňů | Flexibilní, i prudší sklony |
Tip: Častou chybou je volba vazníkové střechy tam, kde investor plánuje využít půdu jako obytný prostor. Pro takové případy je klasický krov vhodnější, a to i přes vyšší náklady a delší dobu stavby.
Výběr mezi vazníkovou střechou a klasickým krokem tedy závisí na požadavcích na obytný prostor, časovou dostupnost a rozpočet stavby. Vazníková střecha je ideální pro rychlé, materiálově úsporné řešení se standardním sklonem střechy, zatímco klasický krov nabízí variabilitu a možnost využití půdy.
Materiály používané pro vazníky a jejich vlastnosti
Vazníková střecha je založena na konstrukci z příhradových vazníků, které se nejčastěji vyrábějí z kvalitního smrkového dřeva třídy C24 a vyšší. Smrk nabízí optimální poměr pevnosti k hmotnosti, což zajišťuje vysokou nosnost střechy při současném snížení celkového zatížení nosné konstrukce budovy. Dřevo musí splňovat normu ČSN EN 14081-1, aby byla garantována jeho mechanická odolnost a dlouhodobá životnost vazníkového krovu.
Spoje vazníků tvoří speciální pozinkované plechové spojky o tloušťce 1,5 až 2,5 mm, které pevně fixují jednotlivé prvky konstrukce. Tyto plechové prvky umožňují rychlou a přesnou montáž vazníků, zároveň zajišťují rovnoměrné rozložení sil v konstrukci, což je klíčové pro odolnost vůči zatížení větrem, sněhem i vlastní hmotností střechy. Plechové spojky mají certifikaci dle evropských norem EN 1090 a jsou navrženy tak, aby minimalizovaly riziko deformací a poruch během provozu.
Pro ochranu dřeva před vlhkostí, hnilobou a dřevokazným hmyzem se používají ekologicky šetrné impregnační nátěry na bázi akrylátových nebo silikonových složek. Tyto nátěry prodlužují životnost konstrukce až na 50 let a vyžadují pravidelnou kontrolu minimálně jednou za 5 let, zejména v místech s vyšší vlhkostí nebo nedostatečným větráním. Použití těchto ochranných prostředků odpovídá současným ekologickým standardům a umožňuje recyklaci dřevěných vazníků po skončení životnosti stavby.
Výhody a nevýhody vazníkové střechy z hlediska materiálů
- Výhody:
– Smrkové dřevo třídy C24 poskytuje pevnost až 24 MPa v tahu a tlaku, což umožňuje konstrukci lehkou, ale stabilní.
– Plechové spojky z pozinkované oceli zajišťují pevnost spojů s únosností přes 10 kN na spoj, což umožňuje rychlou montáž a dlouhodobou stabilitu.
– Ekologické impregnace prodlužují životnost konstrukce až na 50 let a zajišťují ochranu proti vlhkosti a škůdcům.
– Vazníky jsou plně recyklovatelné, což snižuje ekologickou zátěž stavby.
- Nevýhody:
– Nutnost pravidelné kontroly a případné obnovy ochranných nátěrů, zejména v místech s vyšší vlhkostí, aby se zabránilo degradaci dřeva.
– Omezené využití prostoru pod vazníkovou střechou kvůli konstrukčním prvkům.
– U objektů s vyššími požadavky na nosnost nebo trvanlivost může být nutné použít speciální vazníky s doplňkovými materiály, například ocelovými výztuhami.
Tip: Častou chybou je podcenění pravidelné kontroly ochranných nátěrů, což vede k rychlejší degradaci dřeva a snížení nosnosti vazníků. Doporučuji plánovat pravidelnou údržbu každých 5 let.
Pro koho se vazníková konstrukce hodí vs. pro koho ne: Vazníkové krovy jsou ideální pro rodinné domy a lehké průmyslové objekty, kde není požadováno obytné využití podkroví a kde je důležitá rychlá montáž a úspora materiálu. Naopak pro stavby s požadavkem na obytný podkrovní prostor nebo atypické tvary střech jsou vhodnější klasické krovy, které umožňují větší variabilitu a prostorové řešení.
Statické zatížení a výpočty vazníkové konstrukce
Statické zatížení představuje základní parametr při návrhu vazníkové střechy. Vazníková konstrukce musí odolat kombinaci zatížení sněhem, větrem a vlastní hmotností, aby byla zajištěna dostatečná nosnost střechy a dlouhodobá bezpečnost celé střešní konstrukce. Zohlednění místních klimatických podmínek v České republice je pro správný výpočet nezbytné.
Zatížení sněhem a jeho vliv
V České republice se průměrné zatížení sněhem pohybuje mezi 0,75 až 1,5 kN/m² v závislosti na regionu a nadmořské výšce. Toto zatížení je klíčové při dimenzování příhradových vazníků, protože sníh výrazně zvyšuje statické zatížení střechy. Návrh vazníkového krovu proto musí brát v úvahu maximální možné sněhové zatížení, aby nedošlo k deformacím nebo poškození střešní konstrukce. Kromě samotné nosnosti je důležitá i správná izolace střechy, která minimalizuje tvorbu námrazy a hromadění sněhu.
Zatížení větrem a konstrukční požadavky
Zatížení větrem působí na vazníkovou konstrukci jako dynamická síla, která může střeše způsobit namáhání v tahu i tlaku. Při výpočtu statiky se zohledňuje směr a intenzita větru, která se liší podle polohy stavby a okolní zástavby. Vazníková konstrukce musí být navržena tak, aby odolala i extrémním větrným tlakům, což ovlivňuje volbu materiálů a způsob montáže vazníků. Správně navržený vazníkový krov zajistí stabilitu celé střešní konstrukce i při silných větrech. Statické zatížení tedy zahrnuje i tento faktor, který je nedílnou součástí celkového výpočtu.
Izolace a údržba vazníkové střechy
Izolace vazníkové střechy výrazně zvyšuje energetickou účinnost celé střešní konstrukce. Nejčastěji se používá minerální vata s minimální tloušťkou 20 cm, která díky vláknité struktuře dosahuje součinitele tepelné vodivosti λ kolem 0,035 W/m·K a zároveň zajišťuje účinnou zvukovou izolaci. Alternativou je pěnový polystyren s tloušťkou 15-20 cm, který má nižší hmotnost (cca 15-30 kg/m³) a lepší odolnost proti vlhkosti, avšak jeho paropropustnost je výrazně nižší, což může vyžadovat dodatečné větrání. Izolační materiály se instalují mezi příhradové vazníky tak, aby nebyla narušena jejich nosnost, přičemž je nutné zajistit větrací mezery minimálně 5 cm pro cirkulaci vzduchu a prevenci kondenzace vlhkosti, která by mohla vést k hnilobě dřeva.
Údržba vazníkové střechy je klíčová pro zachování její statické stability a dlouhé životnosti, která může přesáhnout 50 let při správné péči. Doporučuje se provádět kontrolu spojů vazníků a stavu dřeva alespoň jednou ročně, přičemž je třeba sledovat známky vlhkosti, praskliny či mechanická poškození, která mohou oslabit nosnost střechy. Častou chybou je zanedbávání těchto kontrol, což vede k postupnému poškození konstrukce a následným nákladným opravám. Dále je nutné pravidelně čistit okapy a střešní žlaby, aby voda mohla bez překážek odtékat a nezpůsobovala zatékání do izolace nebo dřevěných prvků, což by mohlo urychlit degradaci materiálu.
Výhody a nevýhody vazníkové střechy z pohledu izolace a údržby
- Minerální vata nabízí tepelnou izolaci s hodnotou λ cca 0,035 W/m·K, ale vyžaduje přesné provedení a ochranu proti vlhkosti
- Pěnový polystyren má nižší hmotnost a lepší odolnost vůči vlhkosti, ovšem jeho paropropustnost je nižší, což může vyžadovat doplňkové větrání
- Pravidelná roční kontrola spojů a stavu dřeva prodlužuje životnost střechy a zabraňuje snížení nosnosti konstrukce
- Nesprávná montáž izolace bez větracích mezer nebo zanedbání údržby vede k riziku kondenzace, hnilobě dřeva a následným strukturálním závadám
Tip: Při montáži vazníků zajistěte pevné ukotvení a minimálně 5cm větrací mezeru nad izolací, aby se zabránilo hromadění vlhkosti a zároveň nebyla snížena nosnost střechy.
Ekologické aspekty a recyklovatelnost materiálů ve vazníkové konstrukci
Dřevo, které se používá při výrobě příhradových vazníků ve vazníkovém krovu, představuje obnovitelný zdroj s minimálním dopadem na životní prostředí. Díky tomu patří vazníková střecha k udržitelným variantám střešních konstrukcí, zvláště pokud se zohlední recyklovatelnost materiálů po ukončení životnosti. Moderní ekologické úpravy dřeva, například impregnace bez škodlivých chemikálií, prodlužují jeho životnost a snižují potřebu častých oprav či výměn, čímž se minimalizuje odpad a spotřeba dalších materiálů.
Montáž vazníků probíhá efektivně, což výrazně snižuje množství odpadu na stavbě a zvyšuje celkovou ekologickou hodnotu konstrukce. Další výhodou je, že dřevo jako materiál přispívá k lepší izolaci střechy díky svým přirozeným vlastnostem. Z ekologického hlediska tak vazníková střecha představuje ekonomicky i environmentálně výhodné řešení s dlouhodobou životností a možností recyklace.
Výhody a nevýhody vazníkové střechy z hlediska ekologie
Použití příhradových vazníků je vhodné pro stavby, kde je kladen důraz na udržitelný přístup a minimalizaci ekologické stopy. Nevhodné je však jejich použití v situacích, kde je potřeba extrémně vysoké zatížení, jež by vyžadovalo častější opravy a tím i vyšší spotřebu materiálů.
Časté dotazy o vazníkové střeše konstrukce a vlastnostech (FAQ)
Otázka: Jaký je maximální doporučený sklon vazníkové střechy?
Maximální doporučený sklon vazníkové střechy je přibližně 25°. Vyšší sklon je možný, ale znamená výrazně vyšší náklady na materiál a komplikovanější montáž vazníků.
Otázka: Jaký je rozdíl mezi vazníkovou střechou a klasickým krovem?
Vazníková střecha využívá příhradové vazníky a je lehčí s rychlejší montáží, avšak neumožňuje plnohodnotný obytný prostor pod střechou. Klasický krov je masivnější, vhodný pro různé sklony a umožňuje využití podkroví k bydlení.
Otázka: Jaké materiály se používají na výrobu vazníků?
Příhradové vazníky se běžně vyrábějí ze smrkového dřeva s impregnací proti hnilobě a škůdcům. Spoje jsou tvořeny plechovými spojkami, které zajišťují vysokou pevnost a přesnost konstrukce.
Otázka: Jak probíhá montáž vazníkové střechy?
Montáž vazníků zahrnuje upevnění prefabrikovaných dílů na nosnou stěnu v rozteči 0,9-1,2 metru. Díky montáži přímo na stavbě se výrazně zkracuje doba výstavby a snižují náklady.
Otázka: Lze využít prostor pod vazníkovou střechou jako obytný?
Prostor pod vazníkovou střechou není určen pro trvalé bydlení, protože příhradová konstrukce zabírá většinu místa. Obvykle se využívá jako skladovací prostor.
Otázka: Jaké jsou nejčastější chyby při stavbě vazníkové střechy?
Častá chyba spočívá v nesprávném statickém návrhu, což může snížit nosnost střechy. Dalšími problémy jsou nedodržení správné montáže vazníků a neadekvátní izolace střechy.
Otázka: Jaké jsou možnosti izolace vazníkové střechy?
Izolace střechy se provádí minerální vatou nebo pěnovým polystyrenem, které zlepšují tepelnou izolaci a snižují energetické ztráty budovy.
Otázka: Jak se dimenzuje konstrukce vůči zatížení sněhem a větrem?
Statika vazníkové konstrukce zohledňuje zatížení sněhem v rozmezí 0,7-2,5 kN/m² podle klimatické oblasti a sílu větru. Konstrukce je navržena tak, aby bezpečně přenášela tyto síly.
Otázka: Jaká je životnost střešní krytiny KM Beta na vazníkové střeše?
Střešní krytina KM Beta má testovanou životnost až 50 let, přičemž její kvalita podporuje dlouhodobou ochranu vazníkové střechy před povětrnostními vlivy.
Otázka: Jaké jsou ekologické aspekty vazníkové konstrukce?
Dřevo použitých vazníků je obnovitelný materiál s možností recyklace. Ekologické úpravy prodlužují životnost konstrukce a přispívají ke snižování uhlíkové stopy stavby.
Otázka: Jaký je přibližný cenový rozdíl mezi vazníkovou střechou a klasickým krovem?
Cena vazníkové střechy je obvykle o 10-30 % nižší než klasického krovu díky efektivnější výrobě, menšímu množství dřeva a rychlejší montáži.
Otázka: Jaké jsou hlavní typy příhradových vazníků a jejich využití?
Nejčastější jsou trojúhelníkové a hambálkové vazníky. Trojúhelníkové jsou vhodné pro standardní nosnost a rozpětí, hambálkové umožňují větší rozpětí a lepší využití půdního prostoru.
Otázka: Jaký je doporučený maximální rozpětí vazníkové střechy bez podpory?
Standardní maximální rozpětí příhradových vazníků bez vnitřních sloupů je do 12 metrů, což umožňuje otevřený prostor bez průvlaků.
Otázka: Jak probíhá montáž vazníkových konstrukcí krok po kroku?
- Upevnění první vazníkové soustavy na nosnou zeď
- Instalace dalších vazníků v rozteči 0,9 až 1,2 metru
- Kontrola vodorovnosti a spojů vazníků
- Připevnění střešních latí a následná montáž krytiny
Otázka: Jaké jsou hlavní výhody vazníkové střechy z hlediska statiky?
Příhradová konstrukce efektivně rozkládá zatížení sněhem a větrem přes celou střešní plochu, což umožňuje použití lehčích materiálů a snižuje celkovou hmotnost střešní konstrukce.
Tip: Na co si dát pozor při stavbě vazníkové střechy – nedodržení přesné rozteče vazníků často vede ke snížení nosnosti a problémům s upevněním střešní krytiny.
Pro koho se vazníková střecha hodí: ideální pro nízkopodlažní domy bez požadavku na obytný podkrovní prostor. Naopak pro ty, kdo chtějí podkroví využívat k bydlení, je vhodnější klasický krov.
