Správný výběr štěrku a podsypu pod zámkovou dlažbu je klíčový pro zajištění pevné nosné vrstvy a dlouhé životnosti povrchu. Rozdílné frakce štěrku ovlivňují stabilitu i odvodnění, zatímco kvalitní vyrovnávací vrstva zabraňuje pohybům dlažby. Porozumění těmto parametrům pomůže vyhnout se častým chybám a zajistí pevný základ pro vaši dlažbu.
🔑 Klíčové body
- Nosná vrstva štěrku pro chodníky má tloušťku 15-20 cm, pro příjezdové cesty 25-30 cm.
- Frakce štěrku v nosné vrstvě se pohybuje mezi 16/32 mm a 32/63 mm podle zatížení.
- Vyrovnávací (kladecí) vrstva používá štěrk o frakci 4/8 mm nebo písek 0/4 mm v tloušťce 3-5 cm.
- Spádování dlažby musí být minimálně 2 % příčně a 0,5 % podélně pro správný odtok vody.
- Písek se používá jako zásyp spár s frakcí 0/2 mm a hutní se vibrační deskou s gumovou podložkou.
Jaký štěrk je vhodný pro nosnou vrstvu pod zámkovou dlažbu?
Správný výběr štěrku pro nosnou vrstvu pod zámkovou dlažbu zásadně ovlivňuje její dlouhodobou stabilitu a funkčnost. Nosná vrstva musí spolehlivě přenášet zatížení a zajistit pevný podklad odpovídající typu plochy. Pro pěší zóny a lehce zatížené chodníky se doporučuje štěrk s frakcí 16/32 mm, zatímco pro příjezdové cesty a místa s vyšším zatížením je vhodnější frakce 32/63 mm. Výška nosné vrstvy by měla být přizpůsobena konkrétnímu zatížení a typu podloží.
Frakce štěrku 16/32 mm
Štěrk frakce 16/32 mm je ideální pro nosnou vrstvu u pěších zón a lehce zatížených chodníků. Doporučená tloušťka této vrstvy se pohybuje mezi 15 až 20 cm, což zaručuje dostatečnou nosnost a stabilitu bez nadměrného zatížení podloží. Tato frakce umožňuje správné spádování dlažby a zajišťuje pevný podsyp, který minimalizuje riziko posunu dlažby i při dlouhodobém používání.
Frakce štěrku 32/63 mm
Pro příjezdové cesty, parkoviště a plochy s vyšším zatížením vozidly do 3,5 tuny a více je vhodná frakce štěrku 32/63 mm. Nosná vrstva by měla mít tloušťku 25 až 30 cm, což umožňuje rovnoměrné rozložení zatížení a zabraňuje deformacím povrchu. Tento štěrk má vyšší odolnost vůči hutnění a mechanickému poškození, čímž prodlužuje životnost dlažby i při častém zatížení.
Ekologické alternativy a recyklované materiály
V rámci udržitelnosti roste nabídka recyklovaných kameniv a ekologických štěrků vhodných jako nosná vrstva pod zámkovou dlažbu. Tyto materiály splňují požadavky na pevnost a trvanlivost a zároveň snižují ekologickou stopu stavby. V nabídce specializovaných prodejen, jako je HORNBACH, lze nalézt varianty vhodné pro lehké i střední zatížení, například v zahradách či pěších zónách.
| Frakce štěrku | Doporučené zatížení | Tloušťka nosné vrstvy | Příklady použití |
|---|---|---|---|
| 16/32 mm | Lehká (pěší zóny, chodníky) | 15-20 cm | Pěší zóny, zahradní cesty |
| 32/63 mm | Střední až vysoká (vozidla do 3,5 t a více) | 25-30 cm | Příjezdové cesty, parkoviště |
| Recyklované | Lehká až střední | Podle typu materiálu | Udržitelné stavby, zahrady |
Tip: Častou chybou je použití příliš jemného štěrku pod zámkovou dlažbu na plochy s vyšším zatížením, což vede k propadání a poškození dlažby. Proto vždy přizpůsobte volbu frakce štěrku konkrétnímu zatížení – pro pěší zóny postačí frakce 16/32 mm, pro příjezdové cesty volte robustnější frakci 32/63 mm. Udržitelné materiály se hodí zejména tam, kde je kladen důraz na ekologii a nižší dopad stavby na životní prostředí.
Jaká je ideální tloušťka štěrkové vrstvy podle zatížení plochy?
Správná tloušťka štěrkové vrstvy pod zámkovou dlažbu závisí na zatížení plochy a typu provozu. Nosná vrstva štěrku přenáší zatížení a její tloušťka se liší podle toho, zda se jedná o pěší zónu, chodník nebo příjezdovou cestu. U vyšších zatížení je nutné doplnit nosnou vrstvu o roznášecí vrstvu, která zajistí rovnoměrné rozložení zatížení a zvýší únosnost podkladu.
Tloušťka štěrku pro pěší zóny a chodníky
Nosná vrstva štěrku pro pěší zóny a chodníky by měla mít tloušťku 15 až 29 cm. Podle kraldilny.cz je dostačující 15-20 cm frakce štěrku 16/32 mm, zatímco obb.cz doporučuje 24-29 cm štěrku s frakcí 0-63 mm. Stavimeprosebe.cz uvádí nosnou vrstvu o tloušťce 15 cm pro chodníky. Tato vrstva tvoří nosnou vrstvu, která musí být důkladně hutněná, aby se zabránilo pohybům dlažby. Vyrovnávací (kladecí) vrstva se pak aplikuje v tloušťce 3-5 cm s frakcí 4/8 mm nebo jemným pískem 0/4 mm. Pro pěší zóny je nezbytné dodržet spádování dlažby minimálně 2 % příčně a 0,5 % podélně pro odvod vody.
Tloušťka štěrku pro příjezdové cesty a vozidla do 3,5 tuny
U příjezdových cest a ploch zatížených vozidly do 3,5 tuny se doporučuje nosná vrstva štěrku o tloušťce 25 až 37 cm. Kraldilny.cz uvádí 25-30 cm frakce 16/32 mm, obb.cz doporučuje 32-37 cm štěrku 0-63 mm. Stavimeprosebe.cz rozděluje nosnou vrstvu na 10 cm nosnou a 10-15 cm roznášecí vrstvu z kameniva 32-63 mm. Roznášecí vrstva o tloušťce 10-15 cm je klíčová pro rovnoměrné rozložení zatížení a zvýšení únosnosti podkladu. Obě vrstvy musí být hutněné po vrstvách do maximální tloušťky 15 cm. Podkladní pláň musí být zhutněná s minimální pevností Edef2 30-45 MPa a vyspádovaná minimálně 2 % směrem od budovy.
| Typ plochy | Nosná vrstva (cm) | Roznášecí vrstva (cm) |
|---|---|---|
| Pěší zóny a chodníky | 15-29 | – |
| Příjezdové cesty | 25-37 | 10-15 |
Tip: Pro stabilní zámkovou dlažbu je ideální použít podsyp s frakcí štěrku 4-8 mm, který umožňuje kvalitní hutnění a vyplní mezery mezi dlažbou. Častou chybou je nedostatečné hutnění nosné vrstvy, což vede k propadům a nerovnostem dlažby. Pro pěší zóny postačí nosná vrstva 15 cm, zatímco pro příjezdové cesty je nutné počítat s minimálně 25 cm nosné vrstvy a přidat roznášecí vrstvu 10-15 cm.
Odborná rada: Pokud plánujete plochu s vyšším zatížením než 3,5 t, je nutné zvážit výrazně silnější nosnou a roznášecí vrstvu, případně konzultovat návrh s odborníkem. Pro lehké pěší zóny a zahradní chodníky není nutné investovat do silných štěrkových vrstev, což šetří náklady a práci.
Jak vybrat správnou frakci kameniva pro vyrovnávací vrstvu?
Vyrovnávací vrstva zajišťuje rovný a stabilní podklad pro zámkovou dlažbu, obvykle dosahuje tloušťky 3-5 cm. Správná frakce kameniva v této vrstvě je klíčová pro dostatečné odvodnění a zajištění mrazuvzdornosti podsypu.
Vliv kameniva na odvodnění a mrazuvzdornost
Typ kameniva a jeho frakce výrazně ovlivňují odvodnění a mrazuvzdornost podsypu. Vyrovnávací vrstva s frakcí štěrku 4/8 mm umožňuje rychlý průchod vody a zabraňuje zadržování vlhkosti, což snižuje riziko poškození mrazem. Naopak příliš jemné frakce, například písek 0/4 mm, mohou zhoršit odvodnění, ale jsou vhodné tam, kde je potřeba lepší vyrovnání povrchu před finálním hutněním podsypu.
Výběr mezi štěrkem, drtí a pískem
Pro vyrovnávací vrstvu se nejčastěji používá štěrk 4/8 mm, který nabízí ideální poměr mezi nosností a propustností vody. Drť bývá méně vhodná kvůli menší propustnosti a náchylnosti k zhutnění, které může ovlivnit správné spádování dlažby. Písek 0/4 mm se využívá jako alternativa pro vyrovnání, zejména pokud je potřeba hladší povrch před ložením dlažby.
- Vyrovnávací vrstva by měla být správně hutněna pro pevnost a stabilitu
- Spádování dlažby závisí na kvalitě a rovnoměrnosti podsypu
- Nosná vrstva pod vyrovnávací vrstvou zajišťuje celkovou stabilitu konstrukce
Tip: Častá chyba je použití příliš jemného materiálu ve vyrovnávací vrstvě, který snižuje odvodnění a zvyšuje riziko mrazových škod.
Jak připravit a zhutnit podkladní pláň a podsyp pod zámkovou dlažbu?
Podkladní pláň a podsyp pod zámkovou dlažbu vyžadují pečlivou přípravu a zhutnění, které zajišťuje stabilitu a dlouhou životnost povrchu. Správné vrstvení a spádování dlažby minimalizuje riziko deformací a zadržování vody.
Postup hutnění ve vrstvách
Hutnění podsypu a podkladní pláně probíhá ve vrstvách o maximální tloušťce 10-15 cm, aby byla dosažena požadovaná pevnost v rozmezí 30-45 MPa. Tato hodnota zaručuje dostatečnou nosnou vrstvu, která unese zatížení bez propadání či posunu dlažby. Vrstvy štěrku či drtě se postupně zhutňují mechanickými vibračními deskami, přičemž každá vrstva musí být rovnoměrně zhutněná před pokládkou další.
Kontrola a nastavení spádu
Spádování dlažby je klíčové pro správný odtok vody a ochranu podkladních vrstev před zamokřením. Doporučený spád je minimálně 2 % příčně a 0,5 % podélně, což zajistí efektivní odvod dešťové vody. K nastavení spádu se používá vodováha a latě, které pomáhají přesně vyrovnat podsyp pod dlažbu a udržet rovnoměrnou nosnou vrstvu.
- Vyrovnání podkladní pláně – odstranění nerovností a zhutnění vrstvy do 30-45 MPa
- Nanesení podsypu – štěrk s vhodnou frakcí jako vyrovnávací vrstva o tloušťce 10-15 cm
- Hutnění podsypu – rovnoměrné zhutnění vibrační deskou po vrstvách
- Kontrola spádování – použití latí a vodováhy pro přesné nastavení minimálního spádu
Tip: Častou chybou je nedostatečné hutnění podsypu, které vede k nerovnostem a posunu dlažby. Proto je důležité věnovat pozornost každé vrstvě zvlášť.
Podkladní pláň správně připravená a zhutněná je nezbytná pro stabilní zámkovou dlažbu, zejména venkovní, kde jsou podmínky náročnější.
Jak správně spádovat zámkovou dlažbu a proč je to důležité?
Správné spádování zámkové dlažby je zásadní pro efektivní odvodnění povrchu a dlouhodobou stabilitu konstrukce. Při přípravě podsypu pod zámkovou dlažbu je nutné dbát na správné hodnoty spádování, které zabrání hromadění vody a následnému poškození dlažby nebo nosné vrstvy.
Příčný spád zámkové dlažby
Příčný spád by měl mít hodnotu minimálně 2 % (což odpovídá 2 cm na 1 m délky). Tento spád zajistí, že voda bude spolehlivě stékat z povrchu dlažby, čímž se zabrání vzniku kaluží a poškození podkladu. U příčného spádu je důležité správné hutnění podsypu a vyrovnávací vrstvy, aby spád neztratil svou funkci.
Podélný spád zámkové dlažby
Podélný spád musí být alespoň 0,5 % pro zajištění plynulého odtoku vody podél dlažby. Nedostatečný spád vede k hromadění vlhkosti v nosné vrstvě a zvyšuje riziko deformace dlažby. Správné spádování dlažby zahrnuje i volbu vhodné frakce štěrku a pečlivou přípravu podsypu pod dlažbu, aby byla zajištěna dostatečná stabilita a funkčnost celé konstrukce.
- Při přípravě podsypu pod zámkovou dlažbu dbejte na rovnoměrné rozložení materiálu a jeho hutnění
- Použijte vhodnou frakci štěrku jako nosnou vrstvu a vyrovnávací vrstvu pro správné spádování
- Kontrolujte spád pomocí vodováhy a pravidelně ověřujte směr odtoku vody
Tip: Nesprávné spádování dlažby je častá chyba, která může vést k rychlejšímu poškození zámkové dlažby a vyšším nákladům na opravy.
Časté chyby při výběru a pokládce štěrku a podsypu pod zámkovou dlažbu
Výběr správné frakce štěrku a kvalitního podsypu pod dlažbu je klíčový pro stabilitu a dlouhou životnost zámkové dlažby. Častou chybou je použití jemného písku jako nosné vrstvy, který nevytváří dostatečnou pevnost a vede k nerovnoměrnému poklesu dlažby. Nedostatečné hutnění podsypu způsobuje jeho nestabilitu a následné pohyby dlažby.
Dalším problémem je nesprávné spádování dlažby, které způsobuje hromadění vody a poškození povrchu. Pro správný postup výběru štěrku a podsypu pod zámkovou dlažbu je nutné volit materiály s vhodnou velikostí zrn a dbát na správnou přípravu vyrovnávací vrstvy.
- Použití nevhodné frakce štěrku vede k špatné nosné vrstvě
- Nedostatečné hutnění podsypu snižuje stabilitu dlažby
- Nesprávné spádování dlažby způsobuje poškození povrchu
- Použití jemného písku jako podsypu způsobuje poklesy dlažby
Tip: Jaký podsyp je ideální pro stabilní zámkovou dlažbu? Nejvhodnější je štěrk frakce 4-8 mm jako vyrovnávací vrstva, která dobře drží tvar a umožňuje správné hutnění.
FAQ – Časté dotazy ke štěrku a podsypu pod zámkovou dlažbu
Otázka: Kolik cm štěrku je potřeba pod zámkovou dlažbu pro chodník?
Pro chodníky se doporučuje nosná vrstva štěrku o tloušťce 15-20 cm, která zajistí stabilitu a odvodnění.
Otázka: Jakou frakci štěrku zvolit pod zámkovou dlažbu na příjezdovou cestu?
Pro příjezdové cesty je vhodný štěrk frakce 32/63 mm s vrstvou 25-30 cm pro optimální nosnost.
Otázka: Jaká je ideální tloušťka vyrovnávací vrstvy podsypu?
Vyrovnávací vrstva podsypu by měla mít tloušťku 3-5 cm a používat se štěrk frakce 4/8 mm nebo písek 0/4 mm.
Otázka: Proč je důležité správné spádování dlažby?
Spádování min. 2 % příčně a 0,5 % podélně brání zadržování vody a chrání dlažbu před poškozením.
Otázka: Jaký materiál je ideální pro zásyp spár pod zámkovou dlažbu?
Pro spárování se doporučuje křemičitý písek frakce 0/2 mm, který se zhutní vibrační deskou s gumovou podložkou.
Otázka: Jak správně připravit podkladní pláň pod dlažbu?
Podkladní pláň se hutní po vrstvách 10-15 cm do pevnosti 30-45 MPa s vyspádováním minimálně 2 %.
Otázka: Lze použít písek jako nosnou vrstvu pod zámkovou dlažbu?
Písek se jako nosná vrstva nedoporučuje kvůli schopnosti zadržovat vodu a způsobovat vzlínání vlhkosti.
Otázka: Jaký štěrk je vhodný pro vyrovnávací vrstvu?
Pro vyrovnávací vrstvu se volí štěrk s frakcí 4/8 mm nebo jemný písek 0/4 mm, aby bylo dosaženo rovného podkladu.
Otázka: Co dělat při jílovitém podloží pod zámkovou dlažbou?
Použijte štěrkopísek do 8 mm v několika vrstvách a geotextilii pro stabilizaci a zamezení pohybu podsypu.
Otázka: Jaké jsou nejčastější chyby při pokládce štěrku pod dlažbu?
Časté chyby zahrnují použití příliš jemného písku jako nosné vrstvy, nedostatečné hutnění a špatné spádování dlažby.
Otázka: Jak dlouho trvá správné hutnění štěrkové vrstvy?
Hutnění probíhá ihned po uložení štěrku po vrstvách 10-15 cm, dokud nedosáhne pevnosti 30-45 MPa.

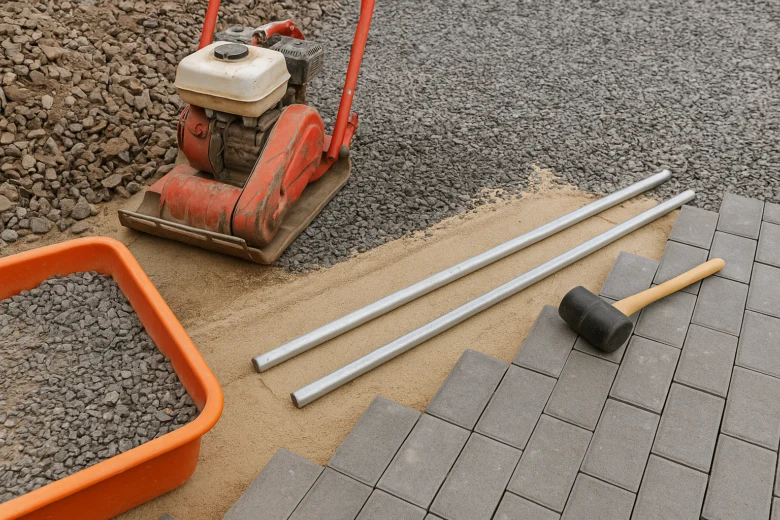

Otázka: Jaké nástroje jsou potřeba pro pokládku štěrku pod dlažbu?
Potřebujete rýč, lopatu, hrábě, vibrační desku, vodováhu a gumovou paličku pro přesné vyrovnání a hutnění podsypu.
Otázka: Jak správně vyrovnat výšku podsypu?
Používají se vodicí trubky o průměru 25-40 mm, které umožní přesnou kontrolu výšky vyrovnávací vrstvy.
Otázka: Jak dlouho vydrží štěrkový podsyp bez údržby?
Při správné pokládce a hutnění vydrží štěrkový podsyp stabilní i několik let, záleží však na zatížení a klimatických podmínkách.
Otázka: Jaký je vliv klimatických podmínek na výběr štěrku?
Mrazové cykly vyžadují frakce s lepší drenáží a mrazuvzdorností, suché oblasti preferují materiály s nižší nasákavostí.
Otázka: Jaký štěrk koupit v BAUHAUS pod zámkovou dlažbu?
V BAUHAUS jsou vhodné štěrky frakcí 4/8 mm pro vyrovnávací vrstvu a 16/32 mm pro nosnou vrstvu pod dlažbu.
Otázka: Je lepší použít štěrk nebo drť jako podsyp?
Štěrk má hrubší zrnitost a lepší stabilitu pro nosnou vrstvu, drť je jemnější a hodí se spíše do vyrovnávací vrstvy.
Otázka: Jak často kontrolovat stav podsypu pod dlažbou?
Kontroly doporučuji provádět minimálně jednou ročně a řešit případné poklesy nebo trhliny ihned po zjištění.
