Betonový věnec představuje klíčový prvek nosné konstrukce, jeho správné armování a bednění zajistí dlouhodobou pevnost a stabilitu stavby. Použití vhodných roxorů s odpovídajícím průměrem spolu s precizním bedněním věnce minimalizuje riziko prasklin a deformací. Naučte se, jak postupovat krok za krokem, aby výsledek odpovídal stavebním normám a vašim požadavkům.
⭐ Co byste měli vědět
- Armatura věnce se obvykle skládá z ocelových prutů průměru 8-16 mm, nejčastěji 10 mm pro podélnou výztuž a 6 mm pro třmínky.
- Výška betonového věnce je běžně 25 cm, minimální tloušťka betonové části je 10 cm pro správné uložení výztuže.
- Bednění věnce musí být pevné a stabilní, používají se materiály jako prkna, OSB desky či věncové tvárnice.
- Betonáž věnce by měla být provedena kontinuálně a beton se musí důkladně vibrátorem zbavit vzduchových bublin.
- Proces zrání betonu trvá obvykle 28 dní, během kterých je důležité udržovat beton vlhký, aby se zabránilo praskání.
Jak správně připravit a rozmístit armaturu ve věnci
Správné armování betonového věnce zahrnuje použití ocelových prutů s vhodným průměrem a jejich přesné rozmístění v konstrukci. Roxory o průměru 8-16 mm tvoří hlavní výztuž, přičemž nejčastěji se používají 10mm pruty pro podélnou výztuž a 6mm třmínky pro zajištění stability. V místech průvlaků je vhodné použít silnější pruty o průměru 12 mm a zvýšit počet třmínků. Správné napojení výztuže v rozích věnce zajišťuje pevnost a dlouhodobou odolnost konstrukce.
Výběr průměru a typu ocelových prutů
Pro armování věnce se používají roxory o průměru 8 až 16 mm. Standardně jsou 10mm pruty využívány pro podélnou výztuž, která přenáší tahové síly, zatímco třmínky mají průměr 6 mm a slouží k vyztužení proti smyku a rozptýlení napětí. V místech průvlaků je třeba nasadit silnější pruty, obvykle 12 mm, aby se zvýšila únosnost věnce.
| Průměr prutu (mm) | Použití | Poznámka |
|---|---|---|
| 6 | Třmínky | Upevnění, vzdálenost cca 15-20 cm |
| 10 | Podélná výztuž | Hlavní armatura věnce |
| 12-16 | Průvlaky a rohy | Vyšší pevnost v kritických místech |
Rozmístění a upevnění třmínků
Třmínky jsou rozmístěny v pravidelných intervalech 15 až 20 cm, aby zajistily pevnost a omezily deformace věnce. V místech průvlaků je třeba zvýšit počet třmínků na dvojnásobek standardní vzdálenosti, což zvyšuje stabilitu konstrukce. Třmínky se pevně svazují s podélnou výztuží, aby se zabránilo posunutí během betonáže věnce.
Napojení výztuže v rozích věnce
Rohy betonového věnce vyžadují pečlivé napojení armatury pomocí ohýbaných nebo svařených spojů. Výztuž se zde překrývá alespoň na 40násobek průměru prutu, aby se zajistila plynulost přenosu sil a zabránilo se vzniku trhlin. Správné napojení výztuže v rozích je klíčové pro celkovou pevnost a stabilitu věnce při zatížení.

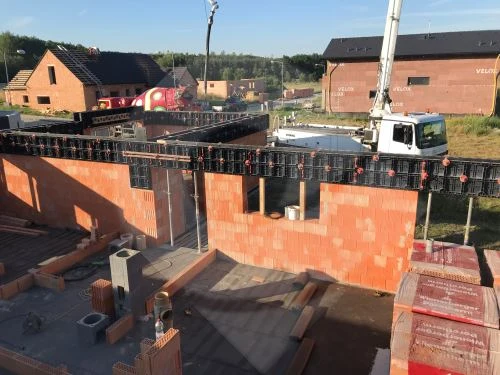

Jak vyrobit a upevnit bednění pro betonový věnec
Bednění představuje klíčový prvek při tvorbě betonového věnce, protože určuje přesný tvar a kvalitu výsledné konstrukce. Pro věnec o výšce 25 cm je nutné zvolit materiály a upevnění, která zajistí dostatečnou pevnost a stabilitu proti tlaku čerstvého betonu během betonáže.
Materiály pro bednění
Nejčastěji se pro bednění betonového věnce používají:
- prkna tloušťky 25-30 mm, která lze snadno upravit na požadovaný rozměr,
- OSB desky o tloušťce 12-15 mm, poskytující hladký povrch a pevnou konstrukci pro snadné sejmutí po vytvrdnutí betonu,
- věncové tvárnice fungující jako ztracené bednění, které zároveň zvyšují pevnost konstrukce a zkracují dobu práce.
Pro moderní stavby se rovněž používají tepelné izolace nebo prefabrikované U profily (věncovky), jež slouží zároveň jako bednění a přesně vymezují průřez věnce. Výška bednění musí odpovídat plánované výšce věnce, obvykle 25 cm, s tloušťkou minimálně 10 cm pro správné uložení armatury a dostatečné krytí betonu.
Způsoby upevnění bednění
Pro pevné a stabilní upevnění bednění věnce se využívají tyto metody:
- hřebíky zapuštěné do zdiva nebo do bednicích desek ve vzdálenosti přibližně 25 cm od horního okraje,
- závitové tyče o délce cca 36 cm, zasunuté do předem připravených otvorů v deskách a utažené maticemi s podložkami, které umožňují přesnou regulaci výšky bednění,
- klínky pod závitovými tyčemi pro doladění výšky věnce, případně provázky mezi upevňovacími body, pokud nelze použít vodováhu kvůli spádu.
Toto upevnění zabraňuje průhybům, posunu nebo deformacím bednění během betonáže, což je nezbytné pro dodržení přesných rozměrů a správné uložení armatury. Pevné fixování bednění také minimalizuje riziko poškození výztuže a zajišťuje rovnoměrné krytí betonem, které chrání armaturu proti korozi.
Tip: Častou chybou je nedostatečné upevnění bednění, které vede k jeho vyboulení pod tlakem betonu a následnému nerovnoměrnému rozložení výztuže. Proto doporučuji vždy použít závitové tyče s maticemi a klínky pro přesné nastavení výšky a stabilitu.
Podle technických norem je nezbytné před betonáží zkontrolovat pevnost a stabilitu bednění, aby se předešlo posunům během betonování a zajistilo správné uložení roxorů a třmínků. Výška věnce a tloušťka bednění musí být v souladu s projektovou dokumentací a konstrukčními požadavky.
Celkově správně zhotovené a upevněné bednění je základem pro kvalitní armování a betonáž věnce, které zajistí dlouhodobou pevnost a odolnost konstrukce.
Jak provést betonáž věnce a zajistit kvalitu betonu
Betonáž betonového věnce je klíčová pro jeho pevnost a dlouhou životnost. Správný postup zahrnuje kontinuální nalévání betonu, odstranění vzduchových kapes pomocí vibrátoru a pečlivé krytí armatury betonem.
Příprava a načasování betonáže
Betonáž věnce by měla probíhat bez přerušení, aby se zabránilo vzniku spár a zajištění soudržnosti konstrukce. Objem betonu při běžném věnci se pohybuje kolem 6 m³, což vyžaduje plánování dodávky i práce tak, aby byl beton naléván plynule. Betonování věnce a zajištění správného armování vyžaduje také koordinaci s bedněním věnce a umístěním roxorů s vhodným průměrem.
Použití ponorného vibrátoru
Použití ponorného vibrátoru je nezbytné k odstranění vzduchových bublin uvnitř čerstvého betonu. Vzduchové bubliny snižují pevnost a trvanlivost věnce, proto vibrace zajišťují lepší zhutnění směsi a pevnější spojení s armaturou. Díky tomu se rovněž minimalizuje riziko vzniku trhlin v betonu.
Krytí a ochrana armatury v betonu
Správné krytí výztuže betonem chrání armaturu před korozí a mechanickým poškozením. Nedostatečné krytí může vést k rychlé degradaci roxorů a oslabení věnce. Proto je nutné dbát na správnou vzdálenost třmínků od povrchu a kontrolovat kvalitu bednění věnce.
Tip: Kdy a jak sundat bednění z betonu věnce závisí na teplotě a kvalitě betonu, obvykle po 3 až 7 dnech, kdy beton dosáhne dostatečné pevnosti.
Jak pečovat o betonový věnec po betonáži
Správná péče o betonový věnec po betonáži je klíčová pro dosažení požadované pevnosti a prevence vzniku prasklin. Následující postupy zajistí optimální zrání betonu a ochranu bednění věnce během této citlivé fáze.
Doba zrání betonu
Betonový věnec musí zrát minimálně 28 dní, během nichž dosahuje plné pevnosti a správné struktury. Zrání betonu zahrnuje chemickou reakci, při níž se váže voda a vzniká pevný materiál. Nedostatečná doba zrání může vést k oslabení konstrukce a zvýšenému riziku prasklin.
Vliv počasí a teploty na betonáž
Teplota a povětrnostní podmínky výrazně ovlivňují proces zrání betonu. Optimální teplota pro betonáž věnce se pohybuje nad 5 °C. Nízké teploty zpomalují tvrdnutí betonu a zvyšují riziko poškození mrazem. V období horka je nutné udržovat beton vlhký, aby nedošlo k rychlému vysychání a praskání. Proto doporučuji:
- chránit betonový věnec před přímým sluncem a větrem
- udržovat vlhkost bednění věnce pravidelným kropením nebo zakrytím folií
- v chladném počasí používat izolační materiály k ochraně před mrazem
Takový přístup výrazně zlepší kvalitu betonáže věnce a životnost celé konstrukce.

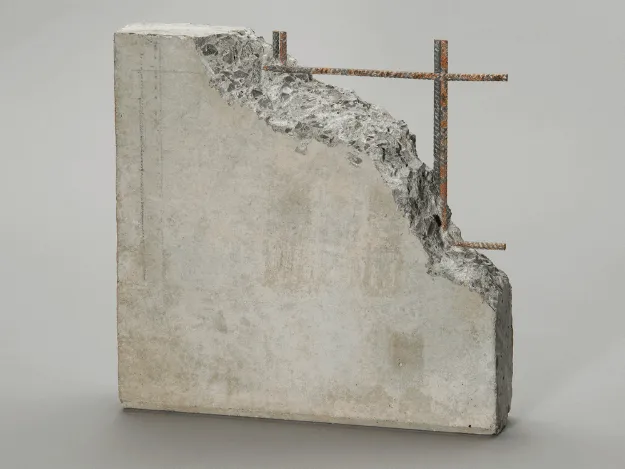

Jak chránit armaturu proti korozi
Ochrana armatury proti korozi patří mezi klíčové aspekty při armování věnce a bednění věnce. Betonový věnec musí mít dostatečné krytí výztuže, což znamená minimální tloušťku betonové vrstvy okolo roxorů a třmínků, obvykle 25 až 35 mm, aby se zabránilo pronikání vlhkosti a agresivních látek. Použití antikorozních nátěrů na ocelové prvky výztuže navíc zvyšuje odolnost proti korozi, zejména v agresivních podmínkách. Správné rozmístění roxorů ve věnci a dodržení normované vzdálenosti třmínků rovněž napomáhá udržet výztuž v požadované poloze během betonáže věnce. Prodloužení životnosti věnce ovlivňuje i doba, kdy bednění sundat – zpravidla po 3 až 7 dnech, aby beton získal dostatečnou pevnost a krytí zůstalo neporušené.
Tip: Častou chybou je nedostatečné krytí výztuže, které vede k rychlé korozi a následnému poškození věnce.
Normy a předpisy pro armování a bednění věnce
České technické normy (ČSN) stanovují přesné požadavky na armování a bednění betonového věnce, které zajišťují jeho trvanlivost a bezpečnost konstrukce. ČSN 73 1201 upravuje zásady návrhu a provedení výztuže včetně rozměrů a průměru roxorů, přičemž vzdálenost třmínků musí odpovídat statickému návrhu. ČSN 73 3601 se zaměřuje na bednění věnce a požadavky na jeho pevnost a stabilitu během betonáže věnce. Dodržení těchto předpisů je klíčové pro správný postup armování a bednění věnce a pro prevenci chyb při bednění a armování věnce, například nesprávné upevnění roxorů nebo nedostatečná ochrana armatury.
- ČSN 73 1201 – armování betonových konstrukcí, průměr roxorů a vzdálenost třmínků
- ČSN 73 3601 – bednění a ochrana betonu během výstavby
- ČSN EN 1992 (Eurokód 2) – návrh betonových konstrukcí včetně věnců
- Stavební předpisy – podmínky pro betonáž věnce a sundání bednění
Praktické rady pro armování a bednění věnce
Při betonáži věnce doporučuji dodržet správnou vzdálenost třmínků a zajistit kvalitní bednění věnce, které zabrání deformacím během tuhnutí betonu. Bednění je vhodné sundat nejdříve po 48 hodinách, pokud to dovolují povětrnostní podmínky a pevnost betonu.
Jak kontrolovat kvalitu armování a betonáže během stavby
Správná kontrola kvality armování a betonáže věnce je zásadní pro dosažení požadované pevnosti a trvanlivosti konstrukce. Při vizuální kontrole armatury je nutné ověřit, že roxory o průměru 10 mm jsou rovnoměrně rozmístěné s maximální vzdáleností třmínků 20 cm, což odpovídá platným normám. Třmínky o průměru 6 mm musí být pevně svázány a fixovány, aby nedošlo k posunu během betonáže. V rozích věnce je třeba zkontrolovat správné ukončení výztuže s dostatečným zakotvením a ohybem, který minimalizuje tahová napětí a riziko prasklin.
Bednění věnce musí být pevné a stabilní, aby odolalo tlaku čerstvého betonu a zabránilo deformacím. Před betonáží je nezbytné ověřit těsnost spojů bednění a správné umístění distančních podložek, které zajistí minimální krytí výztuže 25 mm. Upevnění bednění lze kontrolovat podle pevnosti spojů, například hřebíky ve vzdálenosti 25 cm nebo závitovými tyčemi délky cca 36 cm utaženými maticemi s podložkami. Výšku bednění je vhodné kontrolovat pomocí vodováhy nebo provázku napnutého mezi pevnými body.
Během betonáže je klíčové zajistit kontinuální nalévání betonu, aby nevznikaly studené spáry. Beton musí být rovnoměrně rozprostřen a zhutněn ponorným vibrátorem, který odstraní vzduchové bubliny a zvýší pevnost věnce. Beton s vyšší konzistencí vyžaduje pečlivé ruční doplňování do míst s nedostatkem materiálu. Po betonáži je nutné udržovat beton vlhký po dobu minimálně 7 dní, ideálně 28 dní, aby proběhlo správné vyzrání a minimalizovalo se riziko praskání.
- Zkontrolujte rovnoměrné rozmístění roxorů o průměru 10 mm a třmínků 6 mm s maximální vzdáleností 20 cm
- Ověřte pevnost a těsnost bednění, včetně správného krytí výztuže minimálně 25 mm
- Sledujte kontinuální betonáž a zhutnění betonu ponorným vibrátorem
- Dodržujte minimální dobu vlhkého zrání betonu 7 až 28 dní před odstraněním bednění
Tip: Častou chybou je nedostatečné upevnění třmínků, které vede k jejich posunu během betonáže a následnému oslabení věnce.
Pro koho se to hodí: Tento postup je vhodný pro běžné pozemní stavby s betonovými věnci do tloušťky 25 cm. Pro složitější konstrukce s vyššími zatíženími doporučuji konzultaci s projektantem a použití silnějších prutů (např. 12 mm) a zvýšeného počtu třmínků.
Časté dotazy k armování a bednění betonového věnce
Otázka: Jaký průměr roxoru je vhodný pro armování betonového věnce?
Pro armování věnce se běžně používá průměr 10 mm u podélných roxorů a 6 mm u třmínků. V místech větších zatížení nebo průvlaků se doporučují silnější roxory s průměrem 12 mm.
Otázka: Jaká je správná vzdálenost třmínků ve věnci?
Třmínky by měly být rozmístěny s roztečí 25 až 30 cm, přičemž u rohů nebo průvlaků se vzdálenost zkracuje na polovinu pro lepší pevnost.
Otázka: Kdy je vhodné sundat bednění z betonového věnce?
Bednění je možné odstranit nejdříve po 48 hodinách od betonáže, přičemž beton dosahuje požadované pevnosti až po 28 dnech zrání.
Otázka: Jak vyrobit pevné bednění pro betonový věnec?
Použijte kvalitní prkna nebo OSB desky, které spojíte hřebíky a závitovými tyčemi, a zajistěte stabilitu pomocí klínků a pevných úchytů.
Otázka: Jak provést betonáž věnce správně?
Betonáž provádějte kontinuálně, ideálně s pomocí ponorného vibrátoru pro odstranění vzduchových bublin a rovnoměrné rozprostření betonu.
Otázka: Jak chránit armaturu před korozí?
Zajistěte minimální krytí betonem 3 cm, případně použijte antikorozní nátěry, a vyhněte se poškození ochranné vrstvy během manipulace.
Otázka: Jaká je výška běžného betonového věnce?
Standardní výška betonového věnce je 25 cm, přičemž tloušťka betonové vrstvy by měla být minimálně 10 cm pro správné uložení výztuže.
Otázka: Jak správně armovat rohy betonového věnce?
Rohy je nutné armovat pomocí ohýbaných nebo svařených spojů roxorů, aby se minimalizovalo tahové napětí a zajistila pevnost konstrukce.
Otázka: Jaký je vliv počasí na betonáž věnce?
Betonáž při teplotách pod 5 °C nebo během deště zvyšuje riziko praskání a špatného zrání, proto je nutné beton chránit a udržovat vlhkost.
Otázka: Jak kontrolovat kvalitu armatury během stavby?
Kontrola zahrnuje pevné upevnění roxorů, správné rozmístění třmínků, stabilitu bednění a absence vzduchových kapes v betonu při lití.
Otázka: Jak dlouho trvá proces zrání betonu ve věnci?
Plné zrání betonu trvá zhruba 28 dní, během kterých je nutné udržovat beton vlhký pro dosažení optimální pevnosti.
Otázka: Jaký materiál je nejlepší pro bednění betonového věnce?
Ideální jsou prkna nebo OSB desky, případně věncové tvárnice, které zajistí pevnost a stabilitu bednění během betonáže.
Otázka: Jaké jsou nejčastější chyby při armování věnce?
Mezi časté chyby patří nedostatečné krytí betonem výztuže, špatné napojení armatury v rozích a nedostatečně pevné bednění.
Otázka: Jak udělat ztracené bednění pro věnec?
Ztracené bednění lze vytvořit z věncových tvárnic, které zároveň slouží jako forma a tepelná izolace.
Otázka: Jak zajistit správné krytí výztuže betonem?
Použijte distanční podložky, které udrží výztuž ve vzdálenosti minimálně 3 cm od bednění a ochrání ji tak před korozí.
