Betonové a základové patky tvoří pevný a trvanlivý základ každé dřevostavby, přičemž správný výběr rozměrů a typu kotevních patek zásadně ovlivňuje stabilitu celé konstrukce. Správná hydroizolace základů a dostatečná hloubka patky pomáhají předcházet vlhkostním škodám a zajišťují dlouhou životnost stavby. Cena betonových patek se liší podle rozměrů a specifikace, proto je třeba volit řešení přesně podle potřeb vašeho projektu.
Hlavní poznatky
- Dřevostavby váží přibližně 50-60 tun, což je asi třetina hmotnosti zděných domů.
- Minimální hloubka betonových patek by měla být 60 cm, ideálně 80-120 cm podle typu půdy.
- Kotevní patky musí být vyrobeny z oceli S235JR s povrchovou úpravou proti korozi.
- Maximální vzdálenost mezi kotevní patkou a betonovou deskou nesmí přesáhnout 50 mm.
- Hydroizolace a větrání základů jsou klíčové pro ochranu dřevostavby před vlhkostí a hnilobou.
Jak správně navrhnout a zhotovit betonové patky pro dřevostavbu

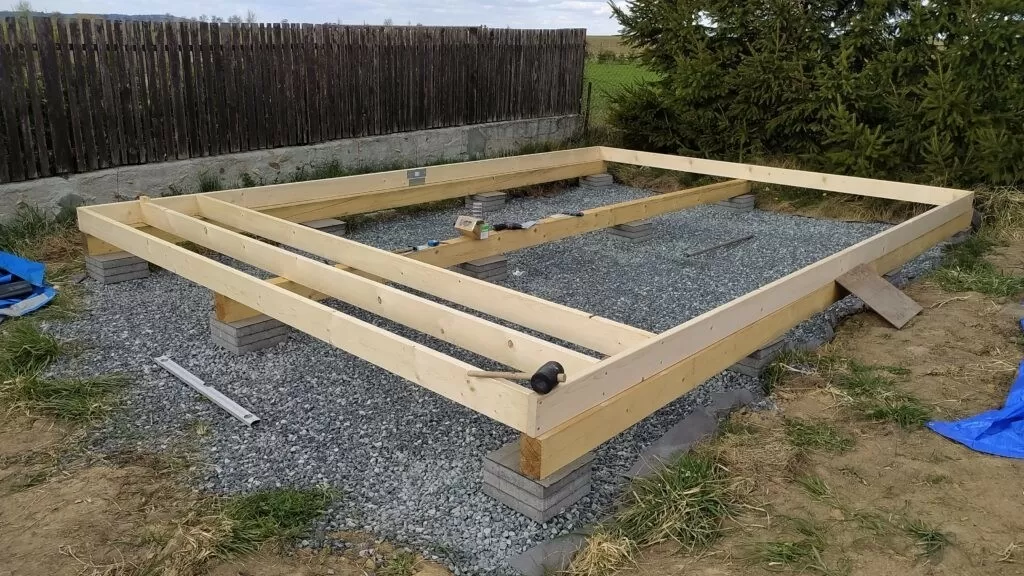

Betonové patky zajišťují stabilní a bezpečné založení dřevostavby s hmotností obvykle kolem 50-60 tun, což je přibližně třetina hmotnosti zděného domu. Pro správný návrh je nezbytné provést výkopy do nezámrzné hloubky mezi 0,8 až 1,2 metru, která odpovídá místním klimatickým podmínkám. Použití betonu třídy minimálně C16/20 zaručuje dostatečnou pevnost a odolnost základových patek vůči zatížení a vlivům prostředí.
Jaká je nezámrzná hloubka pro betonové patky?
Nezámrzná hloubka představuje úroveň v půdě, pod kterou teplota neklesá pod bod mrazu a půda nezamrzá. V českém klimatu se tato hloubka pohybuje mezi 0,8 a 1,2 metru. Betonové patky musí být založeny právě pod touto hranicí, aby nedošlo k pohybu základů vlivem mrazu. U dřevostaveb s hmotností okolo 50-60 tun je stabilita základů klíčová, protože opoření na nezámrzné hloubce zajišťuje trvalou pevnost a předchází prasklinám či posunům konstrukce. Výkopy proto musí být precizně provedeny podle místních podmínek a geotechnického průzkumu.
Jaký beton je vhodný pro základové patky dřevostaveb?
Pro betonové patky je doporučen beton třídy C16/20, který nabízí optimální pevnost a trvanlivost při zatížení dřevostavbou. Tento beton obsahuje správný poměr cementu, písku a kameniva, což zaručuje dostatečnou tuhost patky. Kvalitu betonu ovlivňuje také správné míchání a okamžité ošetření povrchu během tuhnutí, aby se minimalizovaly praskliny vzniklé vysycháním nebo nepříznivými povětrnostními podmínkami. Tento přístup přispívá k dlouhodobé hydroizolaci základů a stabilnímu kotvení dřevostavby.
Optimální rozměry a hloubka základových patek podle typu půdy a klimatických podmínek
Správný výběr rozměrů a hloubky betonových patek je klíčový pro stabilitu a dlouhodobou životnost dřevostavby. Rozměry betonových patek se obvykle pohybují od 25×25 cm do 40×40 cm u čtvercových typů, zatímco kruhové patky mají průměr mezi 20 a 30 cm. Volba rozměru závisí na zatížení stavby a typu půdy, přičemž větší patky lépe rozkládají tlak na měkčí podloží.
Hloubka uložení základových patek musí respektovat nezámrznou hloubku půdy, která v České republice obvykle činí 60 až 120 cm. V oblastech s výraznějšími mrazy a vyšší nezámrznou hloubkou je nutné patky uložit hlouběji, aby se zabránilo poškození mrazem a posunu základů. U lehčích půd, jako jsou písky, je třeba hloubku zvýšit k horní hranici, zatímco u těžších jílovitých půd může být dostačující menší hloubka.
Kdy použít základové patky místo základové desky u dřevostavby závisí na typu stavby a vlastnostech pozemku. Patky jsou vhodné pro menší a střední objekty na stabilních půdách, kde není potřeba plošný základ. Základová deska je vhodnější u nestabilních nebo vlhkých půd, kde je nutná větší rovnoměrná podpora.
| Typ patky | Rozměry (cm) | Doporučená hloubka (cm) |
|---|---|---|
| Čtvercová patka | 25×25 až 40×40 | 60-120 |
| Kruhová patka | Průměr 20-30 | 60-120 |
| Kotevní patka | Podle zatížení | Podle nezámrzné hloubky |
Tip: Při výběru rozměrů a hloubky základových patek nezapomeňte také na správnou hydroizolaci základů, která zabraňuje vlhkosti poškozovat betonové konstrukce a zajišťuje trvanlivost kotvení dřevostavby.
Postup montáže a kotvení patek včetně výběru kotevních prvků
Pro montáž betonových a základových patek u dřevostaveb existují dva hlavní způsoby betonování a kotvení. Správný postup zajistí pevný a trvanlivý základ, který odolá vlivům prostředí včetně nezámrzné hloubky. V následujících podsekcích popisuji krok za krokem lití betonu i instalaci kotevních patek včetně doporučených šroubů a šířky otvorů.

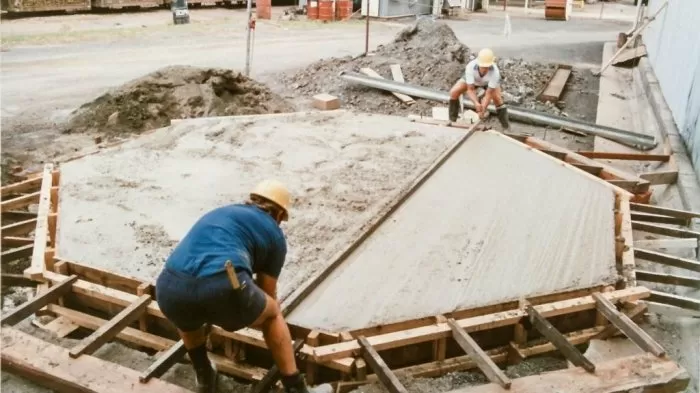

Lití a tvrdnutí betonu
Beton třídy minimálně C16/20 se lije do předem připravené jámy s bedněním nebo do formy. Pro dřevostavby je důležité dodržet nezámrznou hloubku – obvykle 80-120 cm podle regionu – aby se zabránilo poškození základu mrazem. Po nalití betonu následuje doba tvrdnutí, která trvá minimálně 7 dní při optimálních podmínkách, ale plné zatížení je vhodné až po 28 dnech. Během tvrdnutí je třeba beton chránit před vysycháním a deštěm, případně zajistit hydroizolaci základů.
Montáž kotevních patek s trnem
Kotevní patky se vtlačí do čerstvého betonu tak, aby alespoň 3/4 délky trnu byly pevně zalité. Tím vznikne pevný spoj mezi základem a dřevostavbou, který zaručuje stabilitu konstrukce. Pro kotvení se doporučují šrouby o průměru 8-10 mm, které odpovídají velikosti předvrtaných otvorů v patkách. Při montáži je nutné dbát na přesné umístění kotevní patky podle projektu, aby bylo možné správné napojení na dřevěný rám.
Kotvení do ztuhlého betonu pomocí chemické malty
Pokud je beton již vytvrdlý, kotevní patky se instalují pomocí chemické malty. Nejprve se do betonu vyvrtají otvory odpovídající velikosti kotevních šroubů. Do těchto otvorů se aplikuje chemická malta, která zajišťuje pevné spojení šroubů a betonu. Po zaschnutí malty se do otvorů upevní kotevní patky šrouby s průměrem 8-10 mm. Tento způsob je vhodný pro dodatečné kotvení nebo opravy.
- Příprava jámy a bednění – vyhlubte jámu do nezámrzné hloubky a zabezpečte bednění
- Lití betonu třídy C16/20 – beton rovnoměrně nalijte a zhutněte
- Montáž kotevních patek – vtlačte patky s trnem do čerstvého betonu podle projektu
- Tvrdnutí betonu – nechte beton tvrdnout minimálně 7 dní, ideálně 28 dní
- Kotvení do ztuhlého betonu – vyvrtejte otvory, aplikujte chemickou maltu a upevněte patky šrouby
Tip: Častou chybou je umístění kotevních patek mimo projektované body, což vede k problémům při kotvení dřevostavby. Doporučuji přesné zaměření před betonáží a kontrolu rozměrů kotevních otvorů.
Betonové a základové patky – postup výstavby dřevostavby svépomocí vyžaduje pečlivost v přípravě a správný výběr kotevních prvků. Pro základové patky dřevostavba se volí typ patky a kotvení podle zatížení a charakteru půdy, což ovlivňuje také betonové patky cena.
Důležitost hydroizolace a větrání u základů dřevostavby
Hydroizolace základů je klíčová pro ochranu dřevostavby před pronikající vlhkostí ze země, která by mohla poškodit konstrukci i izolaci. Parozábrana se proto vytahuje na prostupující části betonových patek a doplňuje ji štěrkové lože s geotextilií, které zabraňuje kapilárnímu vzlínání vody. Správné spádování terénu kolem základů odvádí srážkovou vodu pryč od stavby a minimalizuje riziko podmáčení. Instalace drenáží podél základů dále zlepšuje odvod vody z okolí patky.

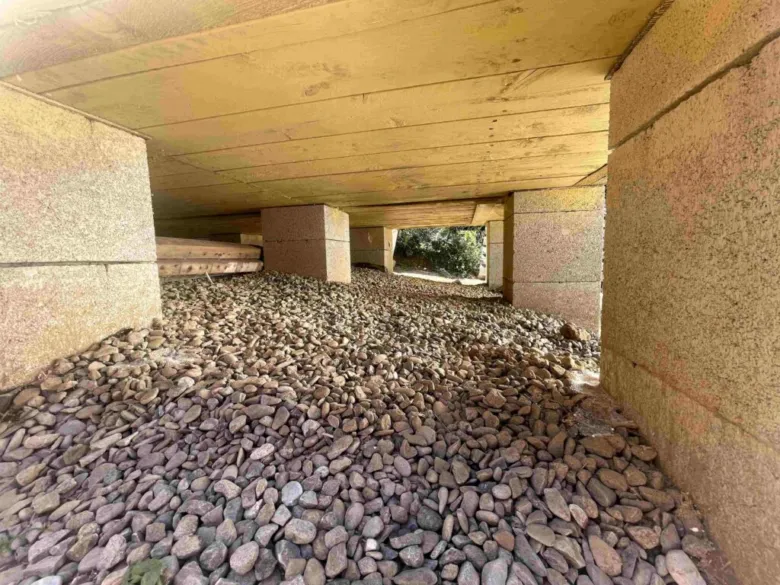

Větrací otvory jsou nezbytné pro zajištění příčného větrání spodní stavby, které snižuje vlhkost vzduchu a omezuje vznik plísní či hniloby dřeva. Bez dostatečného větrání dochází k rychlejší degradaci konstrukce, což negativně ovlivňuje životnost celé dřevostavby.
Tipy na stavbu betonových patek pod dřevostavbu
- Použijte beton třídy C16/20, který je standardem pro základové patky dřevostaveb
- Dodržujte nezámrznou hloubku uložení patek, obvykle 80-120 cm podle lokálních podmínek
- Vždy aplikujte hydroizolaci základů včetně parozábrany přesahující kotevní patky
- Zajistěte pravidelné větrací otvory s minimálním průřezem 100 cm² na metr délky základu
- Spádování terénu by mělo být minimálně 2 % směrem od stavby
- Drenáže instalujte zejména v oblasti s vysokou hladinou spodní vody
Odborná rada: Chybné provedení hydroizolace nebo zanedbání větracích otvorů často vede ke vzniku plísní a trvalému poškození dřevěných konstrukcí. Betonové patky cena se tak může zdát nižší, ale náklady na opravy výrazně narostou. Proto se vyplatí investovat do správného kotvení dřevostavby a kvalitních izolačních materiálů.
Typy kotevních patek a jejich výhody pro různé konstrukce
Kotevní patky představují nezbytný prvek kotvení dřevostaveb, přičemž konstrukční ocel S235JR podle normy EN 10025 zaručuje vysokou pevnost a odolnost vůči mechanickému namáhání. Povrchová úprava žárovým nebo galvanickým zinkem zajišťuje dlouhodobou ochranu proti korozi, což je klíčové při kontaktu s vlhkostí a hydroizolací základů. Výběr tvaru kotevní patky musí odpovídat konkrétnímu konstrukčnímu řešení a respektovat nezámrznou hloubku základu, která v Česku činí minimálně 0,8 až 1,2 metru.
Nejčastější tvary kotevních patek zahrnují U, L a T, přičemž každý typ nabízí specifické možnosti uchycení a rozložení zatížení:
- U-patky umožňují přímé uchycení nosných hranolů a zajišťují rychlou a jednoduchou montáž, vhodné jsou pro lehčí konstrukce s menším bočním zatížením.
- L-patky slouží k pevnému kotvení v rozích nebo na okrajích základů, což zvyšuje stabilitu spojů v těchto kritických místech.
- T-patky poskytují zvýšenou stabilitu u sloupových konstrukcí a pilířů, jsou však náročnější na výrobu a mají vyšší pořizovací cenu.
Výškově nastavitelné kotevní patky představují praktické řešení pro vyrovnání výškových rozdílů terénu nebo konstrukce. Díky možnosti přesného dorovnání pomocí matice zjednodušují montáž a minimalizují riziko nerovností, které mohou vést k problémům s montáží a stabilitou dřevostavby. Šroubovací varianty usnadňují případnou demontáž či úpravy po vytvrdnutí betonu, což ocení jak profesionálové, tak svépomocní stavitelé.
Výhody a nevýhody typů kotevních patek
| Typ patky | Výhody | Nevýhody |
|---|---|---|
| U-patka | Rychlá montáž, vhodná pro lehké konstrukce | Omezená odolnost proti bočnímu zatížení |
| L-patka | Pevné kotvení v rozích a na okrajích | Složitější instalace a menší univerzálnost |
| T-patka | Vysoká stabilita u pilířových konstrukcí | Vyšší cena a náročnější výroba |
| Výškově nastavitelné | Přesné vyrovnání výškových rozdílů, flexibilní montáž | Vyšší pořizovací cena |
Pro správný výběr kotevních patek je nezbytné zohlednit nejen konstrukční požadavky, ale také cenu betonových patek, možnosti hydroizolace základů a nezámrznou hloubku podle místních klimatických podmínek. Typ patky přímo ovlivňuje způsob kotvení v rámci základové desky nebo základových pasů, kde se volí odlišné konstrukční detaily.
Tip: Častou chybou je použití standardních patek bez zohlednění výškových rozdílů terénu, což vede k nerovnostem a komplikacím při montáži. Výškově nastavitelné patky jsou proto vhodné zejména pro svépomocné stavby a profesionální realizace, kde je třeba zajistit přesné a stabilní založení dřevostavby.
Porovnání betonových patek a základových pasů pro dřevostavby
Betonové patky představují základní typ založení vhodný zejména pro lehké dřevostavby do hmotnosti přibližně 60 tun. Jejich konstrukce je jednodušší, náročnost na materiál i práce nižší, což se odráží v betonové patky ceně, která obvykle nepřesahuje 150 Kč za kus. Betonové patky se často používají jako kotevní patky pro kotvení dřevostavby a vyžadují správné zajištění hydroizolace základů a dodržení nezámrzné hloubky.
Základové pásy naopak slouží k rovnoměrnému rozložení zatížení větších a těžších staveb. Jsou konstrukčně náročnější, používají větší objem betonu C16/20 a větší množství výztuže. V porovnání s betonovými patkami jsou základové pásy dražší, ale umožňují bezpečné založení i na méně únosných půdách.
Rozdíl mezi základovou deskou a základovými pásy pro dřevostavbu spočívá v plošném (deska) versus pásovém rozložení nosného zatížení. Základové patky se využívají spíše u menších staveb nebo tam, kde není možné realizovat pásy či desku.
| Parametr | Betonové patky | Základové pásy |
|---|---|---|
| Cena | Do 150 Kč za kus | Vyšší, závisí na rozměru |
| Nosnost | Do cca 60 tun | Větší zatížení, těžší stavby |
| Konstrukční náročnost | Nízká | Vyšší |
| Vhodnost | Lehká dřevostavba | Větší dřevostavby |
Tip: Betonové patky jsou vhodné pro svépomocnou stavbu s menším rozpočtem a jednoduchým základem. Pro větší dřevostavby nebo problematické půdy doporučuji zvolit základové pásy.
Údržba a kontrola betonových patek a kotevních prvků během životnosti stavby
Údržba betonových patek a kotevních prvků je nezbytná pro zachování statické stability a bezpečnosti dřevostavby po celou dobu její životnosti. Pravidelná kontrola by měla probíhat minimálně jednou ročně a zahrnovat vizuální inspekci betonových patek, kotevních prvků a okolní hydroizolace. Betonové patky jsou vystaveny vlhkosti a mechanickému namáhání, proto je nutné sledovat případné trhliny, odlupování betonu a korozi ocelových kotevních prvků. Doporučená výška průlezného prostoru pod stavbou je alespoň 60 cm, což umožňuje dostatečné větrání a přístup pro údržbu i případné opravy.
Větrání podlahové konstrukce zabraňuje kondenzaci vlhkosti a vzniku plísní, které ohrožují dřevo i kovové části kotevních patek. Hydroizolace základů musí být neporušená a správně vytažená minimálně 15 cm nad terén, přičemž okolí základů by mělo být svažité s minimálním spádem 2 % od stavby. Častou chybou je zanedbání kontroly průlezných prostorů, což vede k hromadění vlhkosti, rozvoji plísní a korozi kotevních prvků. Kotevní patky musí být pevně kotveny do betonu třídy minimálně C16/20, přičemž vzdálenost mezi kotevní patkou a betonovou deskou nesmí překročit 50 mm, aby se zabránilo nežádoucímu pohybu konstrukce.
Tipy pro správnou údržbu betonových patek pro dřevostavbu jak na to
- Provádějte vizuální kontrolu betonových patek a kotevních prvků minimálně jednou ročně, zaměřte se na trhliny, odlupování betonu a korozi oceli
- Kontrolujte integritu hydroizolace, zejména zda není poškozená nebo neúplná, a zda je správně vytažená nad terén
- Udržujte průlezný prostor pod stavbou čistý, suchý a bez nahromaděných nečistot či stojaté vody
- Zajistěte, aby průlezný prostor měl minimální výšku 60 cm pro dostatečné větrání a přístup k údržbě
- Při zjištění významných trhlin, koroze nebo deformací kotevních patek konzultujte stav s odborníkem specializovaným na statiku dřevostaveb
- Sledujte, zda nedochází k pohybu nebo sedání patek, které by mohlo indikovat problémy s nezámrznou hloubkou nebo podložím
Údržba betonových a základových patek vyžaduje přesné dodržování těchto kroků, aby se předešlo zhoršení statiky a zbytečným nákladům na opravy. Správný výběr betonu, kvalitní hydroizolace a pravidelná kontrola kotevních prvků výrazně prodlužují životnost celé konstrukce a minimalizují riziko poškození způsobeného vlhkostí nebo mrazem.
Časté dotazy k betonovým a základovým patkám pro dřevostavby
Otázka: Jaký beton je vhodný pro základové patky?
Použijte beton minimálně třídy C16/20, který zajistí potřebnou pevnost a odolnost vůči vlivům prostředí.
Otázka: Jaká je doporučená hloubka betonových patek pro dřevostavbu?
Hloubka by měla být minimálně 60 cm, ideálně 80-120 cm podle nezámrzné hloubky v dané lokalitě.
Otázka: Jak se správně zabetonuje kotevní patka?
Kotevní patka se vtlačí do čerstvého betonu tak, aby 3/4 délky trnu byly pevně obaleny betonem, a nechá se zatvrdnout minimálně 7 dní.
Otázka: Jaké jsou základní typy kotevních patek?
Existují patky tvaru U, L, T, šroubovací a výškově nastavitelné, které se liší nosností a možností výškového dorovnání.
Otázka: Kdy je vhodné použít základové patky místo základové desky?
Patky jsou vhodné pro lehké dřevostavby do 60 tun, zejména na rovinatých či mírně svažitých terénech, kde se preferuje nižší cena a rychlejší montáž.
Otázka: Jak zajistit správné větrání základů dřevostavby?
Větrací otvory se umisťují u stropu větrané spodní konstrukce a na rozích, aby umožnily průchod vzduchu a minimalizovaly vlhkost.
Otázka: Jaká je cena kotevních patek na českém trhu?
Betonové patky cena začíná u jednoduchých typů kolem 60 Kč, šroubovací varianty mohou stát až 360 Kč v závislosti na výrobci a typu.
Otázka: Jaké jsou nejčastější chyby při stavbě betonových patek?
Častá chyba je nedodržení nezámrzné hloubky, špatná hydroizolace základů, nedostatečné větrání a nesprávné kotvení patek.
Otázka: Jak dlouho trvá tvrdnutí betonu u základových patek?
Beton dosahuje základní pevnosti za 7 dní, plná pevnost je zhruba po 28 dnech při optimální teplotě nad 5 °C.
Otázka: Jak provádět údržbu betonových patek a kotevních prvků?
Pravidelně kontrolujte stav povrchu betonu a kovových částí, odstraňujte vegetaci a zajistěte dostatečné větrání prostoru základů.
Otázka: Jaké jsou požadavky na rozměry kotevních patek?
Kotevní patky se používají pro trámky s průřezem 60 až 140 mm, vzdálenost trámu od betonu nesmí přesáhnout 50 mm.
Otázka: Jaký je rozdíl mezi betonovými patkami a základovými pásy?
Patky jsou finančně dostupnější a jednodušší na montáž pro lehké konstrukce, pásy jsou robustnější a vhodné pro těžké stavby s vyšším zatížením.
Otázka: Jak zajistit hydroizolaci základů dřevostavby?
Hydroizolace základů se provádí pomocí parozábrany vytažené na prostupující části konstrukce, chráněné štěrkovým ložem a geotextilií.
Otázka: Jaké kotevní patky jsou vhodné pro výškové dorovnání?
Výškově nastavitelné kotevní patky typu U nebo s deskou umožňují přesné nastavení výšky pro vyrovnání terénních nerovností.
Otázka: Jaké jsou optimální podmínky pro lití betonových patek?
Teplota vzduchu by měla být nad 5 °C, beton se nechá tvrdnout minimálně 7 dní, ideálně 28 dní pro maximální pevnost.
Otázka: Jaké jsou výhody betonových patek pro základy dřevostaveb?
Betonové patky snižují náklady a dobu výstavby, umožňují lepší větrání spodní konstrukce a usnadňují kotvení dřevostavby, zejména na svažitých pozemcích.
