Průvodce tesařskými spoji a spojováním trámů v konstrukci

Tesařské spoje trámů tvoří základ pevné a trvanlivé konstrukce, ať už při stavbě pergoly nebo krovu. Moderní tesařské spoje přinášejí efektivní řešení, která zajišťují stabilitu i při podélném spojování trámů. Správný výběr a provedení spojů výrazně ovlivňuje životnost celého díla.

Základní typy tesařských spojů v konstrukci

Základní tesařské spoje tvoří pevný základ pro spojování trámů v konstrukcích. Mezi nejčastěji používané patří čep a dlab, tupý sraz, přeplátování, kampování a osedlání. Tyto spoje se liší tvarem i funkcí a volí se podle požadavků na pevnost a umístění spojů v konstrukci.

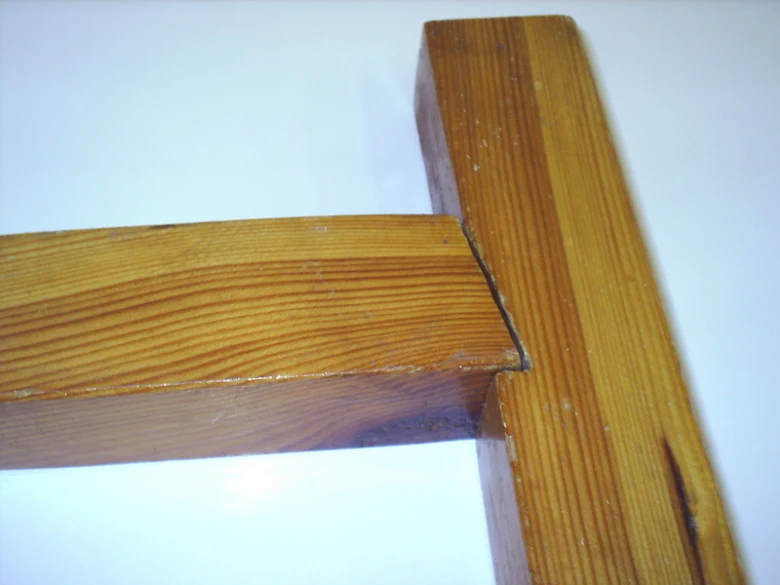

Čep a dlab – základ spoje trámů

Čepování trámů spočívá v vytvoření čepu širokého přibližně 1/3 šířky trámu a dlouhého od 1/4 do 1/2 výšky trámu. Dlab, do kterého čep zapadá, bývá vždy o 10 mm hlubší než čep, aby umožnil správné usazení spoje. Při dlabání spojů je klíčové, aby dlab nebyl řezán napříč vláknem dřeva, což by mohlo snížit pevnost spoje. Tento klasický tesařský spoj zůstává základním prvkem i v moderních tesařských spojích, a to například při stavbě pergol či nosných konstrukcí.

Další běžné tesařské spoje

• Tupý sraz je jednoduchý spoj, kde se dva trámy setkávají bez překrytí, často používaný tam, kde není potřeba velká pevnost spoje.
• Přeplátování spojuje trámy tak, že jeden trám překrývá druhý, což zvyšuje kontaktní plochu a tím i pevnost spoje. Tento způsob je často využíván při podélném spojování trámů.
• Kampování znamená spojení trámů pod určitým úhlem nebo s částečným překrytím, přičemž zajišťuje stabilitu rohů konstrukce.
• Osedlání spočívá v vytvoření vydlabání v jednom trámu pro přesné usazení druhého, což zajišťuje pevné a přesné napojení.

Tyto různé tesařské spoje trámů umožňují přizpůsobit konstrukci specifickým požadavkům nosnosti, tvaru i estetice.

Jak správně provést čepový a dlabový spoj?

Správné provedení čepového a dlabového spoje vyžaduje pečlivou přípravu, přesné rýsování a dodržení správných technik řezání. Tento návod na tesarský spoj trámů krok za krokem vám pomůže zvládnout každý detail, od přípravy nářadí až po finální spojení.

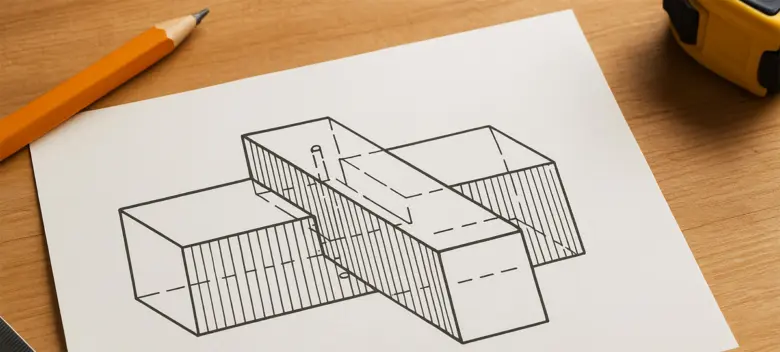

Příprava a rýsování spoje

Přesné označení čepu a dlabu začíná kvalitním rýsovacím nářadím, které zahrnuje pravítko, úhelník a měkkou tesařskou tužku. Čepový spoj vyžaduje přesné rýsování, protože od rozměrů závisí pevnost a správné zapadnutí spojů. Je nutné klást důraz na správné polohy a rozměry, aby nedošlo k nepřesnostem při dalším opracování. Podle doporučení portálu eAgri.cz patří mezi moderní tesarske spoje i precizní čepování trámů s dodržením přesných parametrů spoje.

Řezání a opracování čepu a dlabu

Řezání dlabu by mělo být provedeno tak, aby jeho hloubka byla o 10 mm větší než čep, což zajistí dostatečný prostor pro správné usazení spoje. Při dlabání spojů je klíčové používat dláto a zachovat řez mimo směr vláken dřeva, což zabraňuje praskání a oslabení materiálu. Správná technika zahrnuje přesné vedení nástroje a bezpečnost práce, aby nedošlo k poranění. Častá chyba spočívá ve špatném směru řezu, kdy dojde k poškození vláken a ztrátě pevnosti.

Spojování a zajištění spoje

Spojování čepu a dlabu lze bezpečně a pevně zajistit použitím dřevěných kolíků nebo kovových svorníků, což výrazně zvyšuje pevnost spoje. Tyto prvky zabraňují posunu spojovaných trámů a prodlužují životnost konstrukce. Podélné spojování trámů tak získá stabilitu i při zatížení. Při napojení trámů na pergolu se doporučuje použít moderní tesarske spoje s dodatečným zajištěním pro zvýšení bezpečnosti a odolnosti vůči povětrnostním vlivům.

1. Připravit nářadí – pravítko, úhelník, tesařskou tužku a dláto
2. Rýsovat čep a dlab přesně podle rozměrů trámů
3. Řezat dlab s hloubkou o 10 mm větší než čep, dbát na směr vláken
4. Opracovat čep do přesného tvaru a velikosti
5. Spojit čep s dlabem a zajistit kolíky nebo svorníky pro pevnost

Tip: Pro začátečníky je důležité věnovat pozornost správnému rýsování a řezání mimo vlákna dřeva, protože chyby v těchto fázích vedou k oslabení spoje a mohou způsobit nebezpečí při zatížení konstrukce.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Způsoby zajištění a zesílení tesařských spojů

Zajištění a zesílení tesařských spojů je klíčové pro pevnost a stabilitu celé konstrukce. Tradiční tesařské spoje trámů, jako je čepování trámů nebo dlabání spojů, často kombinujeme s moderními způsoby zajištění pomocí dřevěných kolíků, svorníků a kovových příložek. Dřevěné kolíky výrazně zvyšují tuhost spoje a omezují jeho pohyb v různých směrech. Svorníky slouží k dotažení spoje, avšak zvýšení jejich počtu na stejné délce příložky již nepřináší výraznější nárůst pevnosti.

Kovové příložky jsou běžnou součástí moderních tesařských spojů, protože umožňují rychlé a spolehlivé zesílení. Doporučuje se, aby každá příložka měla minimálně dva svorníky po každé straně, což zajišťuje rovnoměrné rozložení síly a stabilitu spoje. Moderní tesařské spoje často využívají i kovové spojky, které dovolují efektivní spojování trámů pod různými úhly, včetně rohových spojů trámů či podélného spojování trámů.

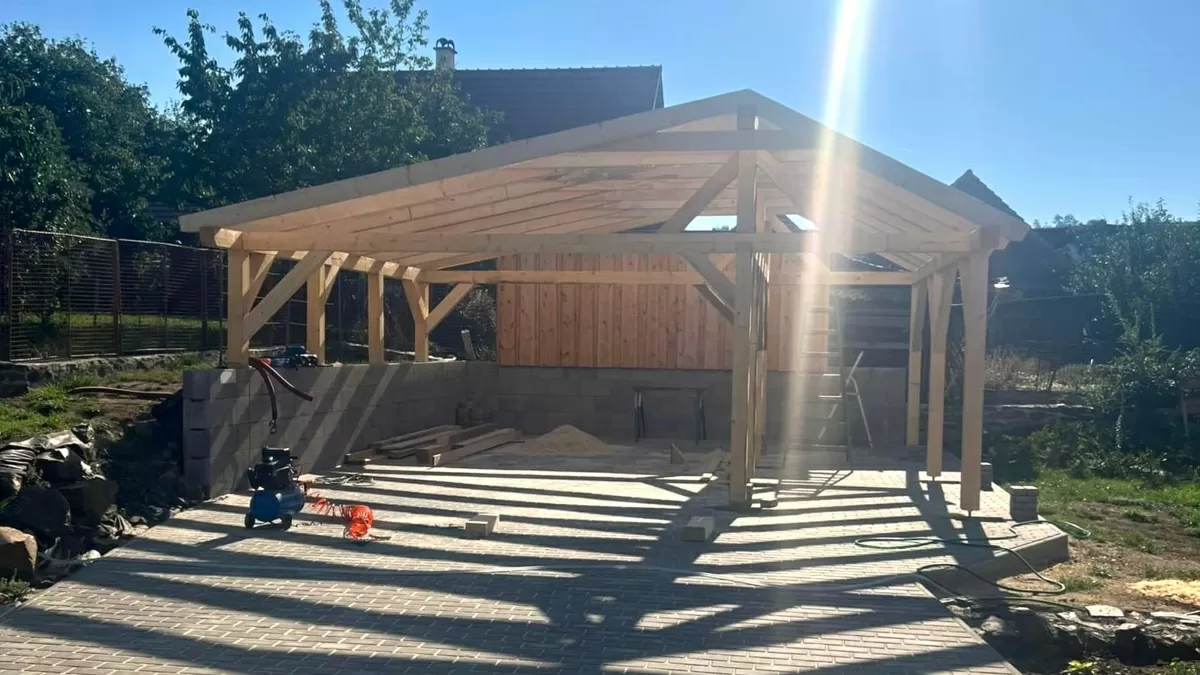

Jak spojit trámy na pergolu bezpečně a pevně

Bezpečné spojení trámů pro pergolu vyžaduje kombinaci tradičních tesařských technik s moderními spojovacími prvky. Kovové spojky v kombinaci s dřevěnými kolíky a pevně dotaženými svorníky zajistí pevnost spoje i při zatížení větrem nebo sněhem.

Spojovací prvek	Funkce	Doporučené množství
Dřevěné kolíky	Zvyšují tuhost spoje	2-3 kolíky na spoj
Svorníky	Dotahují příložky, zajišťují fixaci	Minimálně 2 po každé straně
Kovové příložky	Rozložení síly, zpevnění spoje	Podle rozměru spoje

Tip: Častá chyba při tesařských spojích je nedostatečný počet svorníků u příložek nebo jejich nesprávné umístění. Svorníky musí být rovnoměrně rozloženy, jinak může dojít k oslabení spoje. Moderní tesařské spoje kombinují tradiční dřevěné metody s kovovými prvky pro maximální pevnost a dlouhou životnost.

Nářadí a postupy pro výrobu tesařských spojů

Pro bezpečné a pevné spojování trámů je nezbytné používat přesné rýsovací nástroje a dodržovat správný pracovní postup. Osobní ochranné pomůcky, jako jsou ochranné brýle, pracovní rukavice a chrániče sluchu, jsou základním předpokladem bezpečné práce. Přesné rýsování a pevné upnutí materiálu výrazně ovlivňují kvalitu a trvanlivost tesařských spojů.

Nářadí pro výrobu tesařských spojů zahrnuje:

• pravítko a ocelový úhelník pro přesné měření délek a pravých úhlů
• pokosník pro kontrolu a nastavení úhlů řezů, zejména u šikmých spojů
• rejsek a šňůrka s rudkou pro přesné přenášení rýsovacích čar na dřevo
• dláta různých šířek (12-50 mm) pro dlabání a čepování trámů
• ruční i elektrické pily (řetězová pila pro hrubé řezy, pásová pila pro přesné řezy)
• tesařská sekera pro hrubé opracování a tvarování trámů
• posuvné měřidlo pro kontrolu tloušťky a rozměrů materiálu
• tesařské kozy a truhlářské svorky pro pevné upnutí trámů během opracování

Postup spojování trámů začíná pečlivým rýsováním podle typu spoje, například čepování s dlabem nebo přeplátování. Rýsovací čáry se označují měkkou tesařskou tužkou a křížkem, nikoli vlnovkou, aby byla zajištěna maximální přesnost. Dlab nesmí být vyřezán napříč vláknem dřeva, aby nedošlo k oslabení spoje. Následuje přesné dlabání a čepování pomocí dlát a pil, přičemž je nutné materiál vždy pevně zajistit, aby nedošlo k posunu a nepřesnostem.

Tip: Častou chybou je nedostatečné upnutí trámu při řezání a dlabání, což vede k nepřesným spojům a snížení pevnosti celé konstrukce. Proto doporučuji používat pevné tesařské kozy a více svorek pro stabilní fixaci materiálu.

Spoje vyrobené tímto způsobem jsou vhodné pro různé konstrukce, například tesařské spoje pergola, krovy nebo podélné spojování trámů. Správně zhotovené spoje zajišťují dlouhodobou stabilitu a odolnost konstrukce proti zatížení i povětrnostním vlivům.

Odborná rada: Pro složitější spoje, jako jsou rohové spoje trámů nebo kampování, je nezbytné použít speciální rýsovací nástroje a dbát na přesné měření úhlů a hloubek zapuštění. Při nedodržení přesnosti hrozí oslabení spoje a snížení celkové bezpečnosti konstrukce.

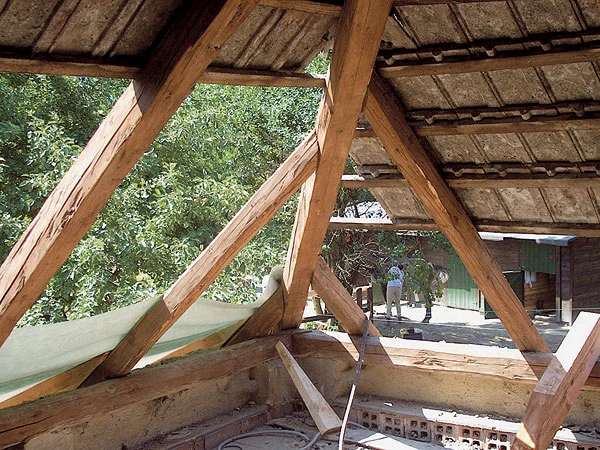

Statika a trvanlivost tesařských spojů v konstrukci

Statika a trvanlivost tesařských spojů v konstrukci jsou zásadní pro bezpečnost a dlouhodobou životnost nosných prvků. Pevnost spojů závisí na přesném zpracování a těsném doléhání styčných ploch, které umožňuje rovnoměrné rozložení zatížení v konstrukci a minimalizuje riziko deformací.

Vliv přesnosti a doléhání spojů

Přesné tesařské spoje trámů s rovnými a dobře doléhajícími styčnými plochami omezují vůle a pohyby, které by mohly oslabit nosné prvky konstrukce. Moderní i tradiční spoje, jako čepování trámů nebo dlabání spojů, vyžadují toleranci rozměrů v řádu jednotek milimetrů, protože pevnost spoje přímo závisí na rovnoměrném přenosu sil mezi jednotlivými částmi. Dlab musí být o cca 10 mm hlubší než délka čepu, aby nedocházelo k předčasnému opotřebení spoje. Nesprávná přesnost vede k nerovnoměrnému zatížení a může způsobit vznik trhlin nebo deformací, což výrazně zkracuje životnost konstrukce.

Odolnost spojů vůči zatížení

Spoje v nosných prvcích musí odolávat jak statickému, tak dynamickému zatížení, které zahrnuje tlak, tah, smyk a ohyb. Podélné spojování trámů, například přeplátování nebo kampování, je navrženo tak, aby přenášelo zatížení bez nežádoucích pohybů či deformací. Správně provedené tesařské spoje, zajištěné dřevěnými kolíky nebo ocelovými svorníky, vydrží bez ztráty stability i několik desítek let. U rohových spojů trámů je důležité, aby čep a dlab byly vyrobeny s přesností do 1 mm a aby byly styčné plochy rovné, což zvyšuje únosnost spoje.

Tip: Při spojování trámů na pergolu věnujte zvláštní pozornost preciznímu dlabání spojů a přesnému čepování. I malé nesrovnalosti v rozměrech spoje mohou snížit pevnost spoje až o 20 % a negativně ovlivnit statiku celé konstrukce.

Pro koho se to hodí: Precizní tesařské spoje jsou nezbytné u nosných prvků konstrukcí, jako jsou krovy, pergoly a nosné trámy, kde je požadována dlouhodobá pevnost a stabilita.

Pro koho se to nehodí: U nenosných prvků nebo dočasných konstrukcí lze použít jednodušší spoje bez vysokých nároků na přesnost a statiku.

Jaké jsou moderní kovové spojky a jejich výhody?

Moderní kovové spojky představují rychlou a pevnou alternativu k tradičním tesařským spojům, jako je čepování nebo dlabání trámů. Vyrábějí se z vysoce pevnostní oceli s povrchovou úpravou proti korozi (galvanizace nebo žárové zinkování) a nabízejí širokou škálu tvarů – od rohových úhelníků přes speciální desky pro podélné spojování trámů až po kampování a přeplátování. Díky přesnému výrobnímu zpracování umožňují pevné spojení s únosností často přesahující 10 kN na spoj, což výrazně zvyšuje stabilitu celé konstrukce.

Použití kovových spojek zkracuje dobu montáže až o 40 % oproti klasickému ručnímu čepování, protože eliminuje náročné dlabání a přesné řezání dřeva. Spojky se upevňují pomocí speciálních vrutů nebo šroubů, které zajišťují pevné a trvanlivé napojení i v místech s vysokým statickým zatížením, například u pergol, krovu nebo nosných rámů. Moderní tesařské spoje s kovovými prvky dovolují snadné spojení trámů i tam, kde je tradiční čepování nepraktické nebo časově náročné.

Nevýhodou je vyšší pořizovací cena spojek a potřeba vhodného nářadí, jako jsou akumulátorové vrtačky a momentové klíče pro správné dotažení spojovacích prvků. Přesto se kovové spojky doporučují zejména pro konstrukce vyžadující rychlou montáž a vysokou pevnost, například u pergol, altánů nebo nosných rámů, kde je bezpečnost a stabilita prioritou.

• Zkrácení montáže až o 40 % oproti tradičnímu čepování
• Pevnost spoje s únosností přes 10 kN na spoj
• Univerzální použití pro rohové i podélné spojování trámů
• Povrchová úprava spojek zajišťuje odolnost proti korozi a dlouhou životnost
• Snadná instalace pomocí vrutů a šroubů s přesným dotažením

Tip: Pro pergoly a nosné konstrukce jsou kovové spojky vhodnější než dekorativní tesařské spoje kvůli vyšší pevnosti a rychlé montáži. Naopak u historických nebo esteticky náročných dřevěných konstrukcí bez viditelných kovových prvků je lepší zvolit tradiční čepování.

Častá chyba: Nedostatečné dotažení vrutů u kovových spojek vede k uvolnění spoje a snížení jeho únosnosti, proto je nutné používat momentový klíč a kontrolovat pevnost spoje po montáži.

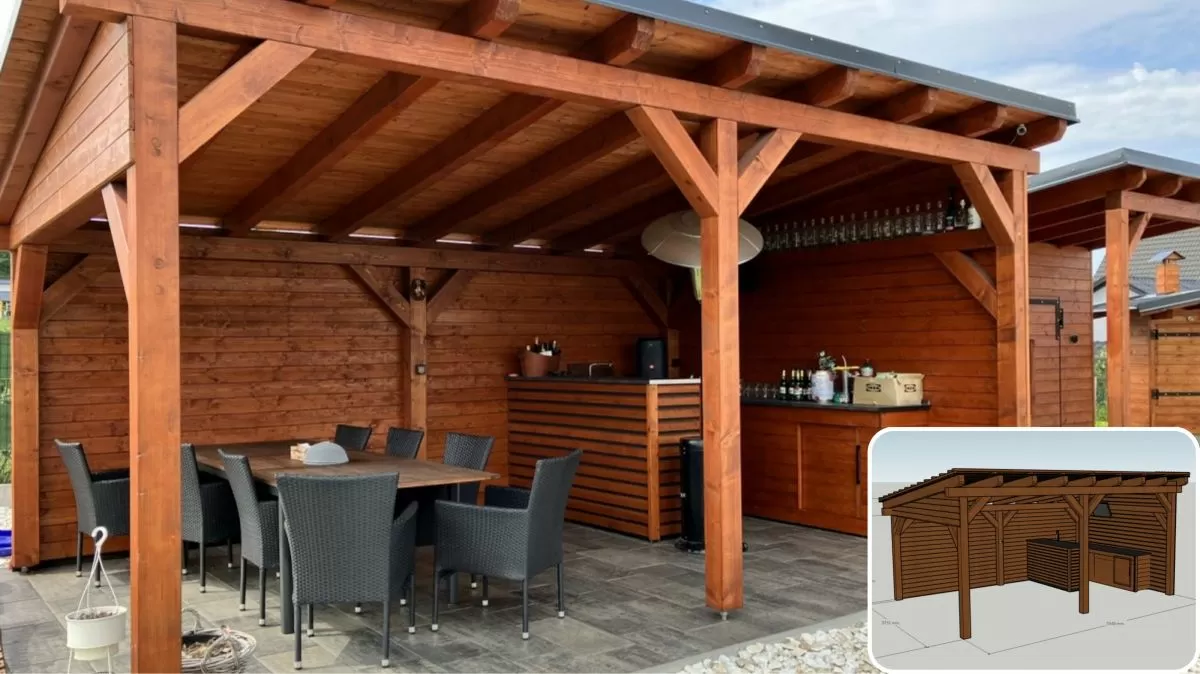

Jak spojit trámy na pergolu bezpečně a efektivně?

Jak spojit trámy na pergolu bezpečně a pevně

Pro spojování trámů v konstrukci pergoly se nejčastěji používají tradiční tesařské spoje, jako je čep a dlab nebo osedlání. Čepování trámů spočívá v vyřezání čepu na jednom trámu a odpovídajícího dlabu na druhém, což umožňuje pevné a přesné spojení bez nutnosti použití kovových spojovacích prvků. Osedlání zase znamená vyfrézování nebo opracování části trámu tak, aby zapadl do druhého, což zajišťuje stabilitu a rovnoměrné rozložení zatížení.

Pro správné a bezpečné spojení trámů na pergolu je nutné spoje důkladně zajistit pomocí šroubů, vrutů nebo speciálních tesařských kolíků. Moderní tesařské spoje často kombinují tradiční metody s kovovými výztuhami pro zvýšení pevnosti.

Postup spojování trámů pomocí tesařských spojů

• Vyřezání čepu odpovídajícího rozměrům dlabu
• Precizní dlabání spojů pomocí ručního dláta nebo elektrické frézky
• Ověření přesnosti spojení a případné doladění
• Zajištění spoje šrouby, vruty nebo dřevěnými kolíky
• Kontrola stability a pevnosti spoje před montáží

Tip: Častá chyba je nedostatečné zajištění spoje, které může vést k uvolnění konstrukce pod zatížením. Proto doporučuji kombinovat čep a dlab s mechanickým upevněním. Tesarské spoje pergola dobře využívá, protože tak vzniká spoj pevný a zároveň esteticky čistý. Podélné spojování trámů vyžaduje větší pečlivost při čepování a dlabání spojů, aby nosnost konstrukce zůstala zachována.

Jak postupovat při opravě a údržbě tesařských spojů?

Oprava tesařských spojů patří k zásadním úkonům pro zachování pevnosti trámových konstrukcí, ať už jde o rohové spoje trámů, podélné spojování trámů nebo spoje v pergolách. Nejčastěji se provádí doplnění vrutů pod úhlem 30-45°, které posilují stávající spoj a zamezují jeho pohybu. Moderní tesařské spoje často využívají kombinaci dlabání spojů a čepování trámů, což umožňuje pevné a trvanlivé napojení bez výrazného oslabení materiálu.

Pravidelná údržba tesařských spojů prodlužuje jejich životnost, proto je vhodné kontrolovat stav spojů minimálně jednou ročně, zejména po zimním období. Při údržbě je třeba zaměřit se na praskliny, uvolněné spoje a případnou korozi kovových prvků.

• Zkontrolujte pevnost spoje jednoduchým pohybem trámů
• Doplňte chybějící nebo uvolněné vruty šikmo, podle doporučeného úhlu 30-45°
• Odstraňte nečistoty a zkontrolujte vlhkost dřeva v místech spojů
• Ošetřete spoje vhodným ochranným nátěrem proti hnilobě a škůdcům

Tip: Při opravě tesařských spojů pergoly si dejte pozor na nesprávné použití vrutů kolmo na spoj, které může vést k rozštípnutí trámů a oslabení konstrukce. Udržba a správné doplnění vrutů patří mezi klíčové kroky, jak bezpečně a pevně spojit trámy.

Jaký vliv mají vlhkost a teplotní změny na tesařské spoje?

Vlhkost a teplotní změny představují klíčové faktory ovlivňující trvanlivost spojů v konstrukci dřevěných trámů. Dřevo reaguje na kolísání vlhkosti nasákavostí a následným bobtnáním nebo sesycháním, což vede k tvorbě prasklin zejména v místech tesarských spojů trámů. Tyto praskliny oslabují mechanickou pevnost spoje a mohou způsobit deformace, které negativně ovlivňují stabilitu celé konstrukce. Moderní tesarske spoje, jako je čepování trámů či dlabání spojů, vyžadují proto precizní provedení a ochranu dřeva proti vlhkosti, například impregnací nebo povrchovými nátěry vhodnými pro venkovní prostředí.

Jak spojit trámy na pergolu bezpečně a pevně

Při podélném spojování trámů je nutné zohlednit možnost pohybu materiálu vlivem změn vlhkosti a teploty. Správně navržený tesarský spoj trámů krok za krokem zahrnuje i dostatečné vůle pro dilataci a zároveň pevné mechanické zajištění. Tesarske spoje pergola musí být proto kombinací tradičních technik a moderních ochranných opatření, aby byla zachována dlouhodobá funkčnost a vzhled konstrukce.

Tip: Pro dlouhodobou trvanlivost spojů doporučuji používat kvalitní dřevěné materiály s nízkou počáteční vlhkostí a pravidelně kontrolovat stav nátěrů. Častou chybou je nedostatečná ochrana spoje před vlhkostí, což vede k rychlému vzniku prasklin a ztrátě pevnosti.

Jaké normy a certifikace platí pro tesařské spoje?

Normy tesařských spojů představují základní rámec pro bezpečné a kvalitní spojování trámů v konstrukcích. V České republice platí především ČSN normy, jako je ČSN EN 1995-1-1, která specifikuje požadavky na navrhování dřevěných konstrukcí včetně rohových spojů trámů a podélného spojování trámů. Tyto normy zaručují, že tesařské spoje splňují požadavky na pevnost a trvanlivost.

Certifikace spojů, často vyžadovaná u moderních tesařských spojů a použitých materiálů, potvrzuje dodržení technických standardů a tím zvyšuje bezpečnost celé konstrukce. Certifikáty se vztahují i na specifické metody jako čepování trámů, dlabání spojů či tesarské spoje pergola.

• ČSN EN 1995-1-1 – evropská norma pro dřevěné konstrukce
• ČSN 73 8101 – požadavky na statiku a bezpečnost spojů
• Certifikace dle ČIA (Český institut pro akreditaci) potvrzující kvalitu spojů

Tip: Při plánování spojování trámů doporučuji vždy ověřit, zda materiály a spoje odpovídají platným normám tesařských spojů, což minimalizuje riziko konstrukčních závad. Pro hlubší studium lze navštívit weby Českého normalizačního institutu nebo Evropského výboru pro normalizaci.

Časté dotazy

Jak správně provést čepový a dlabový spoj?

Čep má šířku přibližně 1/3 šířky trámu a délku 1/4 až 1/2 výšky trámu; dlab je o 10 mm hlubší než čep a nesmí být řezán napříč vláknem.

Jaké jsou základní typy tesařských spojů trámů?

Základní spoje jsou čep a dlab, tupý sraz, přeplátování, kampování a osedlání, každý má specifické použití v konstrukci.

Jak zajišťovat tesařské spoje pro větší pevnost?

Používají se dřevěné kolíky, svorníky a kovové příložky; příložky musí mít minimálně dva svorníky na každé straně.

Jaké nářadí je potřeba pro výrobu tesařských spojů?

Nářadí zahrnuje pravítko, úhelník, pokosník, dláta, pily a osobní ochranné pomůcky jako rukavice a ochranu očí.

Jak ovlivňuje vlhkost trvanlivost tesařských spojů?

Optimální vlhkost dřeva je 12-15 %; vyšší vlhkost a teplotní změny mohou způsobit praskliny a oslabení spojů.

Jaké jsou moderní kovové spojky a jejich výhody?

Kovové spojky zvyšují pevnost, přesnost a rychlost montáže, ale mohou být dražší a vyžadují speciální nářadí.

Jak spojit trámy na pergolu bezpečně?

Doporučuje se čepový a dlabový spoj nebo osedlání, pevné zajištění spojů kolíky nebo svorníky zaručí stabilitu pergoly.

Jak postupovat při opravě tesařských spojů?

Doplňte šikmé vruty pod úhlem 30-45 °, prověřte pevnost spoje a pravidelně dřevo čistěte a ošetřujte.

Jaké normy platí pro tesařské spoje v ČR?

Platí ČSN EN 1995 (Eurokód 5) a další certifikace, které zajišťují kvalitu a bezpečnost spojů ve stavebnictví.

Jaké jsou časté chyby při výrobě tesařských spojů?

Nejčastější chyby jsou nesprávná hloubka dlabu, řezání napříč vláknem a nedostatečné zajištění spojů kolíky nebo svorníky.

Jak se provádí podélné spojování trámů pro prodloužení délky?

Podélné spojování trámů se často provádí přeplátováním s minimální délkou přesahu 40 cm a zajištěním pomocí šroubů nebo hřebíků.

Jaký je postup při výrobě rohových tesařských spojů?

Rohové spoje se vyrábějí vyřezáním čepu o délce přibližně 10 cm a jeho zasazením do odpovídajícího dlabu, který musí být přesný na milimetry.

Co je to osedlání a jak se používá při spojování trámů?

Osedlání je tvarování spodní části trámu do drážky, která přesně sedí na podpěrnou konstrukci, a jeho hloubka by měla být kolem 5 cm pro stabilitu.

Jaké jsou výhody přeplátování jako způsobu spojování trámů?

Přeplátování umožňuje rovnoměrné rozložení zatížení a zajišťuje pevnost spoje, přičemž délka přesahu by měla být minimálně 30 cm.

Jak správně použít kovové spojky při tesařských pracech?

Kovové spojky se instalují pomocí vrutů s délkou minimálně 6 cm, které zajistí pevné a trvanlivé spojení bez nutnosti složitého opracování dřeva.
