Sádrokartonové opláštění a správné osazení rastru kolem oken zajistí nejen estetický vzhled, ale také funkční izolaci a ochranu proti vlhkosti. Precizní montáž parozábrany a dodržení technických pravidel jsou klíčové pro dlouhodobou životnost konstrukce a eliminaci tepelných mostů. Podívejme se na konkrétní postupy, které usnadní práci i výsledný efekt.
To hlavní z článku
- Pro rastr kolem oken se používají kovové profily R-CD (27×60×27 mm) a R-UD (27×28×27 mm) s délkou 3000 nebo 4000 mm.
- Maximální vzdálenost mezi krokvovými závěsy je 500 mm pro pevnou montáž rastru.
- Spáry sádrokartonových desek musí být minimálně 150 mm od rohů okenních otvorů.
- Naříznutí sádrokartonové desky v nadpraží se provádí do hloubky max. 70 mm.
- Pro tmelení rohů se používá tmel Rifino Top a páska Habito Flex, zub 6 mm pro nanášení tmelu.
Jak vybrat správné materiály pro sádrokartonové opláštění a rastr kolem oken
Pro sádrokartonové opláštění a rastr kolem oken je nezbytné použít materiály s přesně definovanými rozměry a vlastnostmi. Nejčastěji se volí sádrokartonové desky Rigips o tloušťce 12,5 mm, například typ Akustická protipožární MA (DF) nebo Rigistabil (DFRIEH2), které splňují požadavky na mechanickou pevnost i zvukovou izolaci. Rastr sestává z kovových tenkostěnných profilů R-CD o rozměrech 27 × 60 × 27 mm, které tvoří hlavní nosnou konstrukci, a profilů R-UD 27 × 28 × 27 mm, které se používají jako obvodové a vodorovné lišty kolem okenních otvorů. Pro pevné uchycení profilů R-CD do nosné konstrukce slouží šrouby FN o rozměru 4,8 × 35 mm.
Jak správně vytvořit rastr kolem oken pro sádrokartonové opláštění
- Sádrokartonové desky Rigips tloušťky 12,5 mm zajišťují dostatečnou pevnost a odolnost proti vlhkosti i mechanickému poškození
- Kovové profily R-CD (27 × 60 × 27 mm) slouží jako hlavní nosné prvky rastru, jejich osová vzdálenost by neměla překročit 500 mm
- Kovové profily R-UD (27 × 28 × 27 mm) se používají jako obvodové lišty, které se ohýbají do tvaru L a spojují s profily R-CD šrouby LB do plechu
- Montážní šrouby FN (4,8 × 35 mm) pevně fixují profily R-CD ke konstrukci, což zajišťuje stabilitu rastru
- Parozábrana Isover VARIO® KM DUPLEX UV chrání konstrukci před vlhkostí a musí být pečlivě utěsněna speciálními páskami Isover Vario® MultiTape SL a VARIO® KB 1
| Materiál | Rozměr (mm) | Funkce |
|---|---|---|
| Kovový profil R-CD | 27 × 60 × 27 | Hlavní nosný profil rastru, délka 3000 nebo 4000 mm |
| Kovový profil R-UD | 27 × 28 × 27 | Obvodový a vodorovný profil, ohýbaný do tvaru L |
| Sádrokartonové desky Rigips | tloušťka 12,5 | Opláštění s protipožárními a akustickými vlastnostmi |
| Montážní šrouby FN | 4,8 × 35 | Upevnění profilů R-CD ke konstrukci |
Tip: Při montáži rastru kolem oken je klíčové přesné osazení profilů, aby nedocházelo k deformacím opláštění. Pro složitější ostění oken nebo střešní okna doporučuji použít dvojitý rastr, který zvyšuje pevnost konstrukce a usnadňuje instalaci tepelné izolace i parozábrany.
Častá chyba: Nesprávné rozmístění profilů nebo nedostatečné upevnění šrouby vede k prohýbání sádrokartonu a následným trhlinám v povrchové úpravě.
Pro koho se to hodí: Tento systém je vhodný pro novostavby i rekonstrukce, kde je potřeba kvalitní a trvanlivé opláštění okenních otvorů.
Pro koho NE: Nevhodné je použití standardních desek bez protipožárních nebo akustických vlastností v prostorách s vyšší vlhkostí nebo požadavky na zvýšenou odolnost.

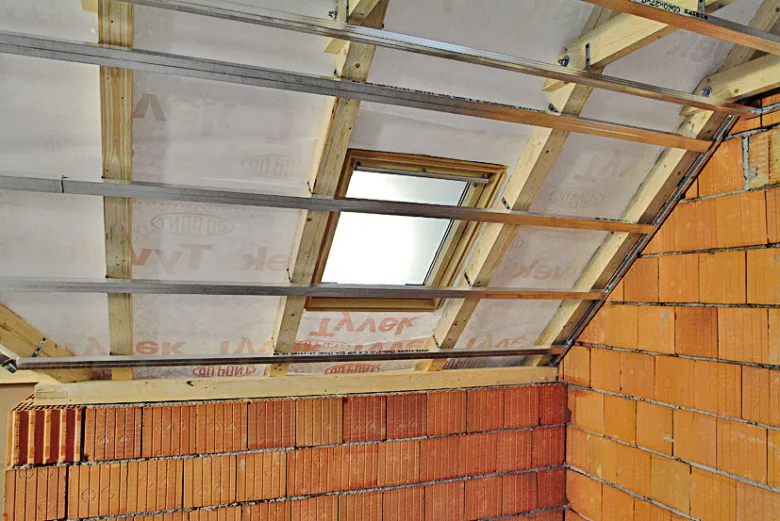

Jak připravit a namontovat kovový rastr kolem okenního otvoru
Při montáži sádrokartonového opláštění kolem oken je klíčové správné osazení kovového rastru, který zajistí pevnost a přesnost konstrukce. Následující postup popisuje, jak připravit a namontovat kovový rastr s důrazem na vzdálenost závěsů a správné spojení profilů.

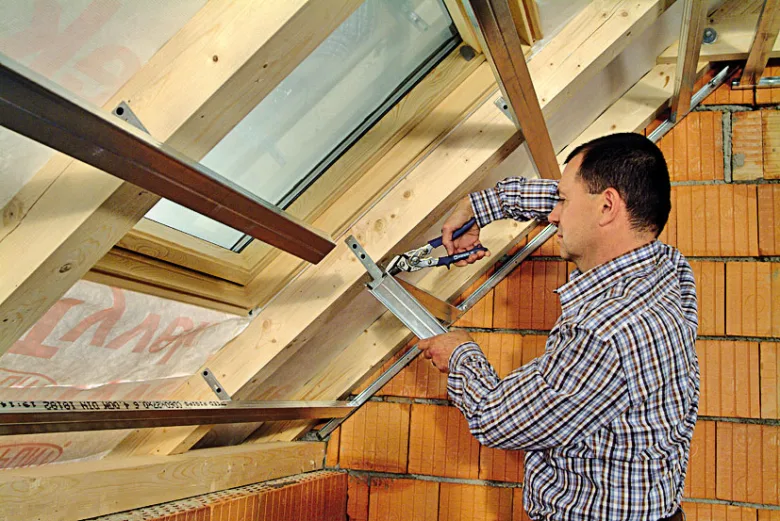

Jak správně rozmístit závěsy na kovovém rastru kolem oken
Maximální vzdálenost mezi krokvovými závěsy na kovovém rastru by neměla přesáhnout 500 mm, aby byla zachována dostatečná stabilita pro sádrokarton kolem oken. Správné rozmístění závěsů umožňuje pevné upevnění profilů R-CD, které tvoří nosnou konstrukci, a zároveň správné napojení s ohýbaným profilem R-UD kolem okenního otvoru.

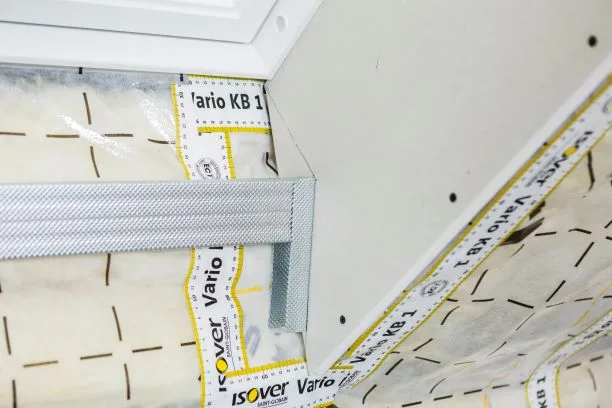

Postup spojování CD a UD profilů při montáži rastru
Profil R-UD se ohýbá do tvaru L a upevňuje se podél okenního otvoru, přičemž se spojuje s nosnými profily R-CD pomocí spojovacího kusu K01. Spoje musí být pevně přišroubovány montážními šrouby FN, aby byl rastr kolem oken stabilní a zabránil vzniku prasklin v sádrokartonovém opláštění.
- Připevnit UD profil ve tvaru L kolem okenního otvoru.
- Rozmístit krokvové závěsy max. po 500 mm na stropní konstrukci.
- Zavěsit a upevnit R-CD profily na závěsy pomocí montážních šroubů FN.
- Spojit R-CD profily s UD profilem pomocí spojovacího kusu K01.
- Zkontrolovat rovinnost a pevnost kovového rastru před dalším opláštěním.
- Kovové profily rastru musí být spojeny přesně a pevně.
- Na co si dát pozor: Nesprávné rozmístění závěsů vede k prohýbání a nerovnostem opláštění.
- Pro koho se to hodí: Rastr s maximální vzdáleností závěsů 500 mm je vhodný pro běžné okna i střešní okna s izolací a parozábranou kolem oken.
- Pro koho NE: Není vhodné pro velmi rozsáhlé nebo atypické konstrukce, kde se doporučuje dvojitý rastr nebo speciální řešení.
Tip: Při montáži sádrokartonu kolem oken dodržujte přesné rozmístění závěsů a pevné spoje profilů, aby se zabránilo chybám při montáži rastru a sádrokartonu kolem oken.
Jak správně izolovat a použít parozábranu při opláštění oken
Jak udělat parozábranu kolem oken při sádrokartonovém opláštění

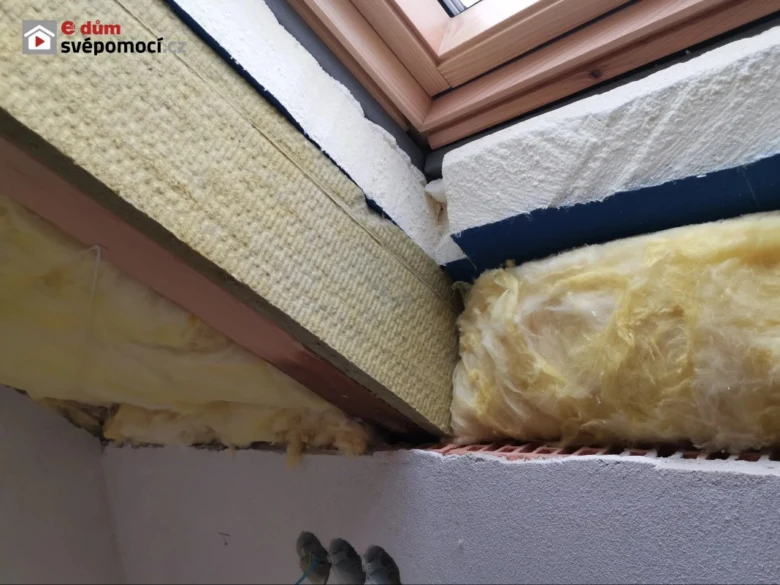

Správná izolace a parozábrana kolem oken výrazně zvyšují tepelný komfort a zabraňují vzniku kondenzace. Tepelná izolace Isover UNIROL PROFI a Isover ORSIK se používá k vyplnění všech dutin mezi okenním rámem a konstrukcí. Parozábrana Isover VARIO® KM DUPLEX UV se řeže ve tvaru písmena H, což umožňuje její přesné přizpůsobení kolem rámu okna. Spoje se utěsní páskou Isover Vario® MultiTape SL, která zajišťuje vzduchotěsnost a dlouhodobou funkčnost.
Pro dokonalé utěsnění spár mezi rámem a ostěním je vhodné použít akrylátový tmel, který zamezí průniku vzduchu a vlhkosti. V případě střešních oken se doporučuje parotěsný límec VELUX BBX, který usnadňuje montáž a zvýší těsnost. Pro správnou montáž rastru pro sádrokarton kolem oken je klíčové precizní napnutí parozábrany a pevné přichycení kovových profilů rastru.
- Vyplnit dutiny tepelnou izolací Isover UNIROL PROFI nebo ORSIK
- Nařezat parozábranu Isover VARIO® KM DUPLEX UV do tvaru H
- Přelepit spoje páskou Isover Vario® MultiTape SL
- Utěsnit spáry akrylátovým tmelem
- Použít parotěsný límec VELUX BBX u střešních oken
- Napnout parozábranu před montáží kovových profilů rastru
Tip: Častou chybou je nedostatečné utěsnění parozábrany kolem oken, což vede k tepelným mostům a vlhkostním problémům. Pro koho se tento postup hodí: pro všechny typy oken v novostavbách i rekonstrukcích, nevhodné je však použití u historických oken bez dodatečné úpravy rámu.

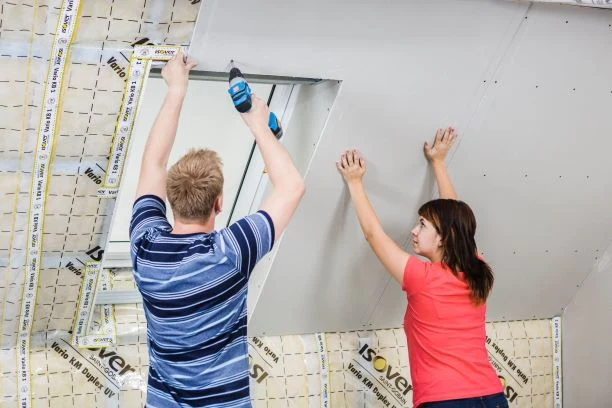

Jak krok za krokem provést montáž sádrokartonového opláštění kolem oken

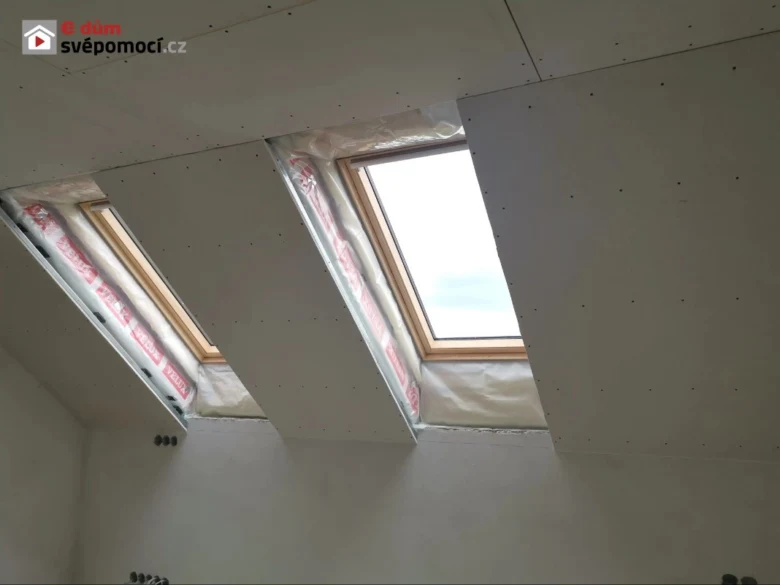

Jak správně rozmístit a řezat sádrokartonové desky kolem oken
Spáry mezi sádrokartonovými deskami musí být minimálně 150 mm vzdálené od rohů oken, aby se minimalizovalo riziko praskání při usazení opláštění. Desky se nařezávají do hloubky maximálně 70 mm, přičemž naříznutí probíhá pouze v lícovém kartonu, což umožňuje jejich přesné ohnutí a tvarování podle ostění oken. Tento postup zároveň chrání desku před poškozením a usnadňuje montáž kolem složitějších okenních profilů, například střešních oken s náročnou geometrií.
Dočasné připevnění sádrokartonu pomocí vrutů TN 25 mm
Po nařezání a přizpůsobení sádrokartonových desek následuje jejich dočasné připevnění vruty TN 25 mm. Tento typ vrutu se používá k pevné fixaci desek na kovové profily rastru, přičemž zajišťuje stabilitu opláštění před finálním tmelením a utěsněním. Vruty TN 25 mm jsou vhodné pro připevnění k tenkostěnným profilům R-CD a R-UD, které se používají v rastru. Správné upevnění desek je zásadní pro dlouhodobou mechanickou odolnost a přesnost montáže sádrokartonu kolem oken.
- Příprava rastru – namontujte kovové profily R-CD (27 × 60 × 27 mm) a R-UD (27 × 28 × 27 mm) s maximální osovou vzdáleností 500 mm a přesnou vzdáleností od okenních otvorů podle plánované geometrii ostění
- Řezání desek – nařežte sádrokartonové desky Rigips (např. Akustická protipožární MA 12,5 mm) do hloubky max. 70 mm, aby bylo možné desky ohnout do tvaru ostění
- Umístění desek – zajistěte, aby spáry mezi deskami byly minimálně 150 mm vzdálené od rohů oken, čímž se omezí vznik trhlin při pohybu konstrukce
- Dočasné připevnění – přišroubujte desky vruty TN 25 mm k rastru, přičemž vruty umisťujte ve vzdálenostech odpovídajících doporučením výrobce profilů a desek
- Kontrola stabilnosti – ověřte pevnost upevnění a správné dosednutí desek před pokračováním v tmelení a dokončovacích pracích
Tip: Častou chybou je umístění spár příliš blízko rohů oken, což vede k praskání povrchu sádrokartonu. Dodržujte minimální vzdálenost spár 150 mm od rohů. Dvojitý rastr je vhodný zejména pro opláštění střešních oken, kde je potřeba zvýšená tepelná izolace a parozábrana, zatímco jednoduchý rastr postačuje pro standardní sádrokartonové opláštění oken v interiéru.
Jak provést dokončovací práce a ochránit hrany sádrokartonu u oken
Při montáži sádrokartonu kolem oken je klíčové správné tmelění rohů a ochrana hran, aby nedocházelo k praskání nebo poškození při běžném užívání. Tmel Rifino Top se nanáší pomocí zubového hřebene o velikosti 6 mm, což zajišťuje rovnoměrnou vrstvu vhodnou pro vtlačení pásky Habito Flex. Tato páska se následně pečlivě vtlačí válečkem do tmelu, aby vznikl pevný a pružný spoj.
Pro ochranu hran se používají ALU lišty s rozměrem 23×23 mm a úhlem 135°, které se upevňují přesně do navlhčených rohů. Tento postup minimalizuje riziko prasknutí a zvyšuje odolnost opláštění. Při montáži rastru pro sádrokarton kolem oken je také důležité dbát na správné osazení kovových profilů rastru, které spolu s parozábranou kolem oken přispívají k dlouhodobé stabilitě a izolaci střešních oken.
- Navlhčit rohy před aplikací tmelu pro lepší přilnavost
- Nanést tmel Rifino Top zubovým hřebenem 6 mm
- Vtlačit pásku Habito Flex do čerstvého tmelu válečkem
- Připevnit ALU lišty 23×23 mm s úhlem 135° do rohů
- Zkontrolovat pevnost a rovinnost povrchu před dalším zpracováním
Tip: Chybná montáž rastru může vést k nerovnostem a prasklinám kolem oken, proto vždy pečlivě kontrolujte rovinnost a správné spoje kovových profilů rastru.
Jaké nástroje a příslušenství jsou potřeba pro montáž rastru a opláštění
Pro montáž rastru a sádrokartonu kolem oken je nezbytné mít správné nástroje a příslušenství. Aku-vrtací šroubovák slouží k upevnění kovových profilů rastru pomocí specifických šroubů. Pro kovové profily rastru se používají šrouby FN o rozměru 4,8×35 mm, které zajistí pevné uchycení konstrukce. Pro upevnění sádrokartonu jsou vhodné šrouby LB a TN s délkou 25 mm.
Další potřebné nástroje zahrnují vodováhu pro přesné vyrovnání rastru, řezací nůž na sádrokarton a úhelník pro přesné řezy a měření. Špachtle se pak hodí při tmelení rohů a úpravách povrchu.
- aku-vrtací šroubovák
- vodováha
- řezací nůž
- úhelník
- špachtle
- šrouby FN 4,8×35 mm
- šrouby LB
- šrouby TN 25 mm
Jak správně vytvořit rastr kolem oken pro sádrokartonové opláštění
Správný postup montáže rastru kolem oken pro sádrokarton vyžaduje precizní měření a použití vhodných spojovacích materiálů, aby nedošlo k deformacím nebo špatnému přilnutí izolace a parozábrany kolem oken.
Tip: Při upevňování šroubů dbejte na rovnoměrný tlak aku-vrtacího šroubováku, aby nedošlo k poškození profilů nebo sádrokartonu.
Řešení specifických výzev: atypická okna, dilatace a pohyby konstrukce
Montáž rastru u atypických a velkých oken
Při montáži rastru kolem atypických a velkých oken je nezbytné přesně změřit rozměry a tvar okenního otvoru, aby kovové profily kopírovaly požadovaný obrys bez mezer. Pro konstrukci rastru se používají profily R-CD (27 × 60 × 27 mm) a R-UD (27 × 28 × 27 mm), které je třeba v místech zvýšené zátěže u velkých oken zesílit například použitím dvojitého rastru. Tento postup zvyšuje pevnost a stabilitu opláštění a minimalizuje riziko deformace. Ukotvení profilů k nosné konstrukci se provádí pomocí šroubů FN (4,8 × 35 mm) a krokvových závěsů s maximální roztečí 500 mm, což zajišťuje pevné a trvanlivé uchycení i při větších rozměrech oken.
Řešení dilatací a pohybů konstrukce
Dilatace a pohyby konstrukce jsou běžné zejména u větších stavebních otvorů a mohou způsobit praskliny v sádrokartonovém opláštění kolem oken. Pro eliminaci těchto rizik se doporučuje vytvořit dilatační spáry v opláštění s vložením flexibilních pásků nebo těsnících materiálů, které pohlcují pohyby bez narušení povrchu. Parozábrana Isover VARIO® KM DUPLEX UV se musí správně ukotvit a utěsnit kolem rámu okna pomocí oboustranné pásky Isover Vario® MultiTape SL, aby se zabránilo průniku vlhkosti do izolace střešních oken a konstrukce. Tento systém zajišťuje vzduchotěsnost a dlouhodobou ochranu proti kondenzaci.
Tip: Častou chybou při montáži rastru a sádrokartonu kolem oken je nedostatečné přizpůsobení profilů atypickým tvarům a jejich nevyztužení u velkých oken, což vede k nerovnostem a následným trhlinám v omítce.
Dvojitý rastr se doporučuje především u atypických a velkých oken, kde je potřeba vyšší mechanická odolnost a stabilita opláštění. Pro menší standardní okna postačuje jednoduchý rastr, který zjednodušuje montáž a snižuje náklady, ale není vhodný pro rozsáhlejší nebo nepravidelné otvory. Dodržení těchto pravidel zaručuje estetický vzhled a funkční životnost sádrokartonového opláštění kolem oken.
Časté dotazy
Jaký je optimální rozestup krokvových závěsů při montáži rastru?
Maximální vzdálenost krokvových závěsů je 500 mm pro správnou pevnost rastru.
Jak hluboko se má naříznout sádrokartonová deska v nadpraží?
Naříznutí desky se provádí do hloubky max. 70 mm, aby bylo možné desku správně zalomit.
Jaká je minimální vzdálenost spár sádrokartonových desek od rohů oken?
Spáry musí být minimálně 150 mm vzdáleny od rohů okenních otvorů.
Jaký typ šroubů se používá k upevnění profilů R-CD?
Používají se šrouby FN o rozměru 4,8 × 35 mm pro pevné připevnění profilů.
Jak se správně používá parozábrana kolem oken?
Parozábrana se řeže ve tvaru písmene „H“ a spoje se lepí páskou Isover Vario® MultiTape SL pro vzduchotěsnost.
Kdy je potřeba použít dvojitý rastr na sádrokarton?
Dvojitý rastr je vhodný u velkých nebo atypických oken pro zvýšení pevnosti a stability opláštění.
Jaké nástroje jsou nezbytné pro montáž sádrokartonového rastru?
Potřebujete aku-vrtací šroubovák, vodováhu, řezací nůž, úhelník a nůžky na plech.
Jak se provádí tmelení rohů sádrokartonu kolem oken?
Rohy se navlhčí, nanese se tmel Rifino Top zubovým hřebenem 6 mm a vtlačí se páska Habito Flex válečkem.
Jak řešit dilatace konstrukce u sádrokartonového opláštění kolem oken?
Používají se dilatační spáry, které umožňují pohyby konstrukce bez poškození opláštění.
Jak dlouhodobě udržovat sádrokartonové opláštění kolem oken?
Pravidelně kontrolujte stav tmelení, opravujte trhliny a dbejte na správnou ventilaci, aby nedošlo ke kondenzaci.
Jak správně zvolit materiály pro sádrokartonové opláštění a rastr kolem oken?
Pro opláštění kolem oken se doporučuje použít sádrokartonové desky s vlhkostěsnou úpravou a kovové profily typu CD o šířce 60 mm, které zajistí dostatečnou pevnost a odolnost.
Jak postupovat při montáži kovového rastru kolem atypických okenních otvorů?
Nejdříve je třeba přesně zaměřit okno a rozmístit profily CD ve vzdálenosti 40 cm, přičemž kolem atypických tvarů použijte výztužné profily a speciální spojky pro pevné ukotvení rastru.
