Rekonstrukce a schéma elektroinstalace v bytě krok za krokem

Rekonstrukce elektroinstalace v bytě vyžaduje pečlivé plánování rozvodu elektřiny a správný výběr elektrických jističů, které zajistí bezpečnost i funkčnost. Přehledné schéma elektroinstalace pomůže předejít chybám a usnadní budoucí úpravy či opravy. Znalost základních principů a cenových nákladů je klíčová pro efektivní realizaci celého projektu.

Co je rekonstrukce elektroinstalace a proč ji provést

Rekonstrukce elektroinstalace v bytě znamená kompletní výměnu kabeláže, elektrických jističů, zásuvek, vypínačů a rozvaděčů. Provádí se zejména tehdy, když stávající elektroinstalace neodpovídá platným normám, obsahuje zastaralé materiály jako hliníkové vodiče, či je poškozená a ohrožuje bezpečnost uživatelů. Elektroinstalace musí splňovat požadavky ČSN 33 2130, která stanovuje pravidla pro rozvod elektřiny v obytných prostorách a zajišťuje ochranu proti úrazu elektrickým proudem.

Rekonstrukce elektriky v panelových bytech často zahrnuje zhotovení nového výkresu elektroinstalace podle aktuálních standardů a přizpůsobení rozvodu elektřiny potřebám moderní domácnosti. Kdy je potřeba měnit elektroinstalaci v bytě úplně? Typicky při výskytu hliníkových vodičů, častých poruchách, nebo pokud elektroinstalace není dostatečně dimenzovaná pro současnou zátěž.

Rozdíl mezi opravou a rekonstrukcí elektroinstalace

• Oprava elektroinstalace znamená odstranění konkrétní závady bez zásadní výměny kabeláže
• Rekonstrukce elektroinstalace zahrnuje kompletní výměnu rozvodu, zásuvek a rozvaděčů
• Rekonstrukce zajišťuje bezpečnost a splnění platných norem, oprava často pouze dočasně eliminuje problémy

Tip: Častou chybou je pokus o částečnou opravu u starých hliníkových kabelů, což může vést k požáru. Kompletní rekonstrukce je v takovém případě nezbytná.

Jak připravit projekt a schéma elektroinstalace v bytě

Před rekonstrukcí elektroinstalace v bytě je nezbytné vypracovat detailní projekt a schéma. Tyto dokumenty zajišťují správné rozmístění zařízení a bezpečný rozvod elektřiny podle platných norem.

Co obsahuje projekt elektroinstalace

Projekt elektroinstalace zahrnuje výkres elektroinstalace, který znázorňuje přesné umístění elektrických zásuvek, vypínačů, svítidel a rozvaděčů. Tento výkres slouží jako základ pro koordinaci stavebních prací a usnadňuje přesné provedení rozvodů elektřiny v bytě.

Jak navrhnout schéma elektroinstalace

Schéma elektroinstalace definuje logiku zapojení vodičů, elektrických jističů a proudových chráničů. Správný návrh zaručuje bezpečnost i funkčnost instalace, například rozdělení okruhů a volbu vhodných jističů podle zatížení.

Doporučené rozvody a jističe v bytě

Pro rekonstrukci elektriky v bytě se doporučuje použít měděné vodiče s kvalitní izolací. Schéma by mělo obsahovat samostatné okruhy s jističem 16A-C pro spotřebiče s vyšším odběrem, například klimatizaci, a další běžné zásuvky rozdělené do okruhů s jističem 10A.

Typ okruhu	Jistič	Využití
Osvětlení	10A	Světla a menší spotřebiče
Zásuvky běžné	16A-C	Běžné zásuvky v místnostech
Klimatizace	16A-C nebo vyšší	Výkonné spotřebiče

Tip: Při plánování projektu elektroinstalace v bytě doporučuji konzultovat návrh s kvalifikovaným elektrikářem a respektovat normy ČSN, jak doporučuje Státní zdravotní ústav (https://www.szu.cz).

Otázka: jaké rozvody a jističe by mělo schéma elektroinstalace v bytě obsahovat?

Schéma by mělo rozdělit byt na několik elektrických okruhů s měděnou kabeláží, každý chráněný jističem přizpůsobeným výkonu připojených spotřebičů, typicky 10A pro osvětlení a 16A-C pro zásuvky a výkonné zařízení.

Otázka: jaké je standardní schéma elektroinstalace v panelovém bytě?

Standardní schéma obsahuje samostatné okruhy pro osvětlení, zásuvky a silnoproudé spotřebiče, vše s přehledným výkresem rozmístění zásuvek a vypínačů, a správně dimenzovanými jističemi podle platných norem.

Více informací k tématu najdete v oficiálním zdroji: Státní zdravotní ústav (SZÚ).

Jak probíhá samotná rekonstrukce elektroinstalace krok za krokem

Rekonstrukce elektroinstalace v bytě je technicky náročný proces, který vyžaduje systematický přístup a pečlivé dodržení všech bezpečnostních pravidel. Následuje návod na rekonstrukci elektroinstalace v bytě krok za krokem, který vysvětluje základní fáze prací od přípravy po finální revizi.

Příprava a posouzení stávající elektroinstalace

Prvním krokem je důkladné posouzení stávající elektroinstalace, zejména zda obsahuje zastaralé hliníkové vodiče, které představují bezpečnostní riziko. Vyhodnocení rozsahu rekonstrukce pomůže zvolit vhodný výkres elektroinstalace a materiály.

Demontáž starých kabelů a prvků

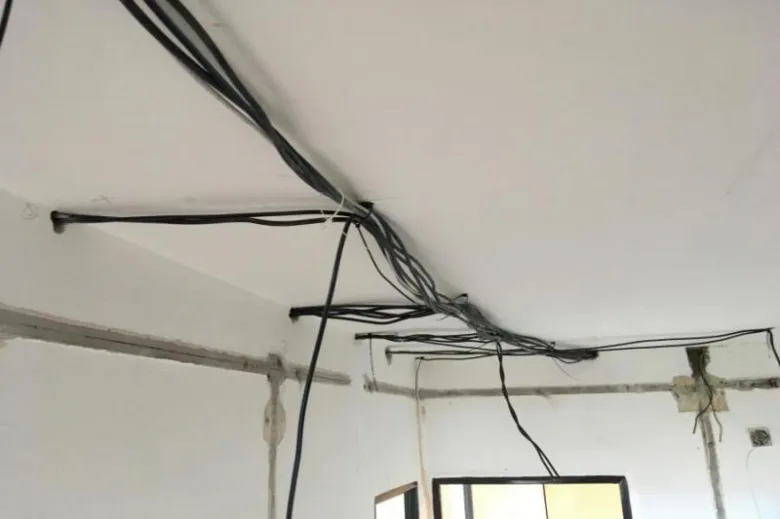

Následuje demontáž stávajících kabelů, elektrických jističů, zásuvek a vypínačů. Tato fáze připraví prostor pro instalaci nových rozvodů a zamezí riziku zkratu či jiné poruchy během prací.

Frézování drážek a vedení kabelů

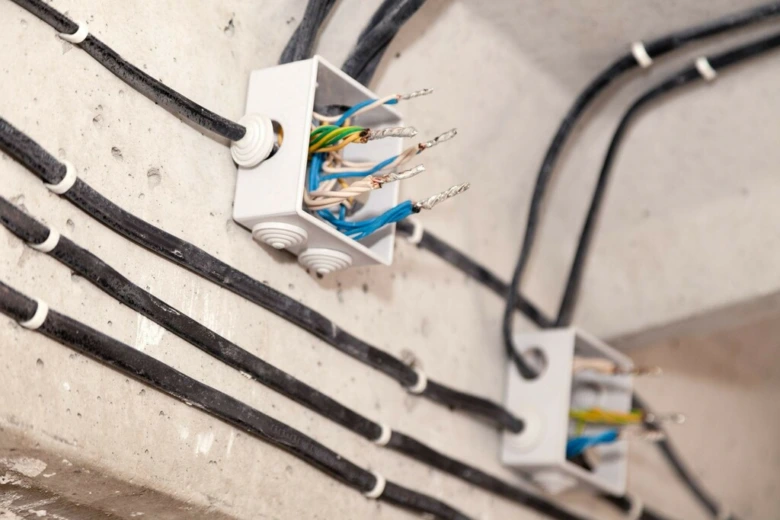

Ve stěnách a stropech se frézují drážky hluboké asi 15 mm, což je standardní hloubka pro vedení kabelů v panelovém domě. Kabely se vedou pod omítkou nebo v lištách, přičemž nové rozvody elektřiny musí odpovídat schématu elektroinstalace podle platných norem.

Montáž nové elektroinstalace a rozvaděče

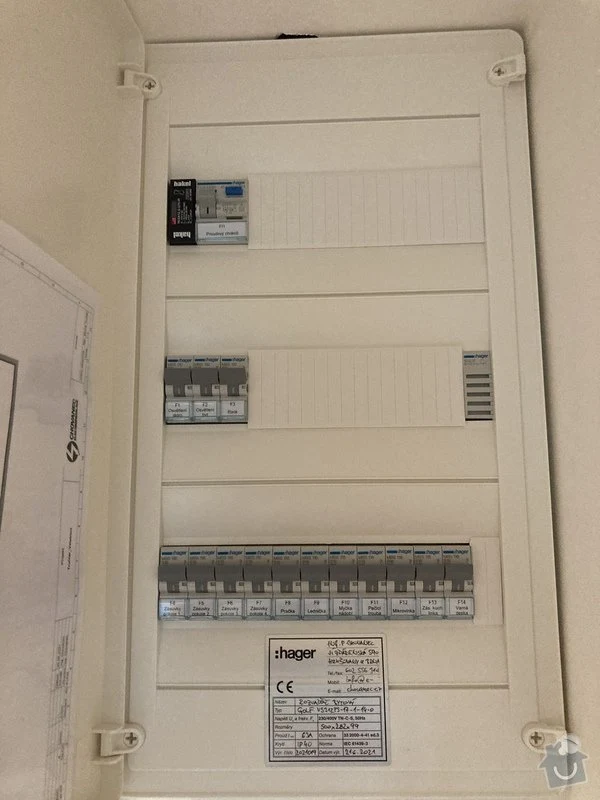

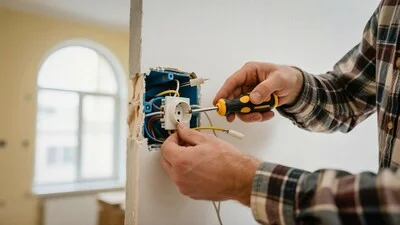

Instalují se měděné kabely, nové elektrické zásuvky, vypínače a rozvaděč s jističem. Montáž musí probíhat přesně podle projektu a výkresu elektroinstalace, aby byla zajištěna bezpečnost a funkčnost.

Výchozí revize a testování funkčnosti

Po dokončení rekonstrukce provede elektrikář výchozí revizi elektroinstalace, která zahrnuje testování funkčnosti a bezpečnosti celého rozvodu. Bez pozitivního výsledku revize nelze elektroinstalaci uvést do provozu.

1. Posouzení elektroinstalace – zhodnocení stavu a bezpečnosti stávajících vodičů
2. Demontáž starých prvků – odstranění kabelů, zásuvek a vypínačů
3. Frézování drážek – příprava prostoru pro nové kabely v panelovém domě
4. Instalace nových rozvodů – montáž měděných kabelů, zásuvek, vypínačů a jističů
5. Revize a testování – kontrola bezpečnosti a funkčnosti po rekonstrukci

Tip: Častá chyba při rekonstrukci elektroinstalace je nedostatečné upevnění kabelů ve drážkách, což může vést k poškození omítky nebo zkratu. Proto vždy pečlivě dodržujte technické normy.

Rekonstrukce elektroinstalace v bytě se hodí především pro byty starší 20 let s původními rozvody. Není vhodná při částečných úpravách bez odborné konzultace, protože může vést k neúplné bezpečnosti.

Jaké materiály a technologie použít při rekonstrukci

Při rekonstrukci elektroinstalace v bytě je klíčové zvolit správné materiály a technologie, které zajistí bezpečnost a dlouhou životnost celého rozvodu elektřiny. Níže se podíváme na vhodné vodiče, typy zásuvek a vypínačů a rozdíly mezi lištovým a podomítkovým rozvodem.

Výběr vhodných vodičů a jejich vlastnosti

Nejčastěji používanými materiály při rekonstrukci elektroinstalace jsou měděné vodiče, které mají vyšší vodivost a lepší mechanickou odolnost než hliníkové vodiče. Měděné vodiče zajišťují vyšší spolehlivost a bezpečnost instalace, což je důvod, proč se dnes hliník téměř nepoužívá. Průřez vodiče se volí podle výkonu – standardně 1,5 mm² pro osvětlení a 2,5 mm² pro elektrické zásuvky. Vhodný výběr vodičů pomáhá předejít přetížení a riziku požáru.

Typy zásuvek a vypínačů a jejich kvalita

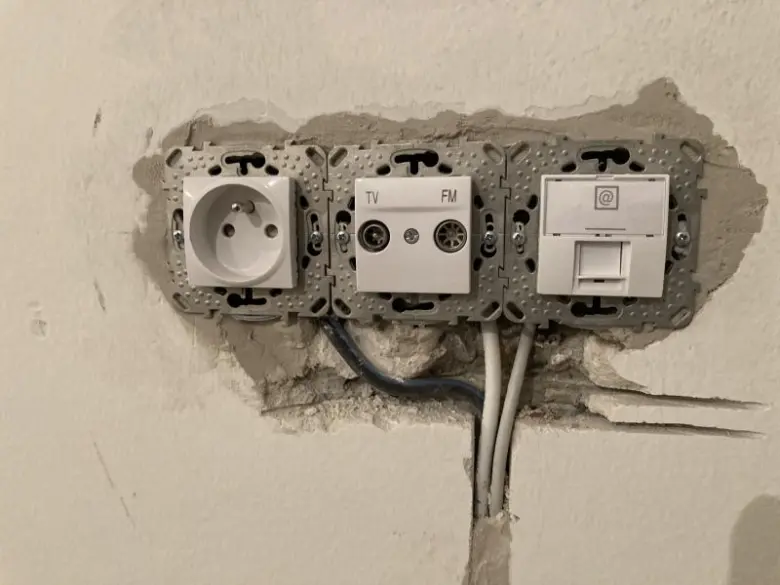

Při rekonstrukci elektriky v bytě je důležité používat zásuvky a vypínače od osvědčených značek, které garantují odolnost a bezpečnost. Mezi běžné typy patří zásuvky s dětskou ochranou a varianty s vyšším krytím IP44 či více pro instalaci v koupelnách. Kvalitní materiály a správný výběr těchto prvků výrazně snižují riziko poruch a prodlužují životnost instalace.

Rozdíl mezi lištovým a podomítkovým rozvodem

Lištový rozvod elektřiny je cenově dostupnější a jednodušší na montáž, proto se často používá při rekonstrukcích v panelových bytech. Jeho nevýhodou je nižší estetika a horší ochrana kabelů před mechanickým poškozením. Podomítkový rozvod vyžaduje drážkování do zdí, což prodlužuje instalaci a zvyšuje náklady, ale nabízí elegantní vzhled a lepší bezpečnost. Výběr mezi oběma způsoby závisí na vašich preferencích a finančních možnostech.

Tip: Při plánování rozvodů elektřiny v bytě je nutné zohlednit, že lištový rozvod nemusí vyhovovat v bytech s vysokými nároky na estetiku a bezpečnost, zatímco podomítkový rozvod není vhodný pro rychlé či dočasné řešení.

Bezpečnost, legislativa a revize elektroinstalace

Rekonstrukci elektroinstalace v bytě může provádět výhradně kvalifikovaný elektrikář, jak stanoví nařízení vlády č. 194/2022 Sb. Tento odborník zodpovídá za správné provedení rozvodů elektřiny, instalaci elektrických jističů a zásuvek podle platných technických norem. Norma ČSN 33 2130 detailně popisuje požadavky na bezpečnost elektroinstalace, včetně použití proudových chráničů, které chrání před úrazem elektrickým proudem.

Po dokončení rekonstrukce je povinná výchozí revize, která ověřuje správnost a bezpečnost nového výkresu elektroinstalace a celého systému. Pro zajištění dlouhodobé bezpečnosti doporučuji provádět pravidelné kontroly minimálně jednou za pět let. Při plánování rekonstrukce elektroinstalace je také nutné zvážit, jaké rozvody a jističe by mělo schéma elektroinstalace v bytě obsahovat, aby odpovídaly aktuálním normám a potřebám uživatelů.

Jaké povolení a dokumentace jsou potřeba před rekonstrukcí elektroinstalace v bytě

Před zahájením rekonstrukce je vhodné informovat správce domu nebo společenství vlastníků a vyžádat si potřebná povolení, pokud rekonstrukce ovlivní společné rozvody. V případě rozsáhlejších zásahů může být nutná také dokumentace k projektové části, která zahrnuje výkres elektroinstalace a schéma zapojení. Takový postup zaručuje bezpečnost elektroinstalace a soulad s platnou legislativou.

Cenové a časové nároky rekonstrukce elektroinstalace

Cena rekonstrukce elektroinstalace v bytě 3+1 se v roce 2024 pohybuje obvykle mezi 75 000 a 180 000 Kč, přičemž vyšší částky odpovídají rozsáhlejší rekonstrukci a specifikům panelových domů. U těch je potřeba počítat s komplikacemi při rozvodu elektřiny, například při vedení nových kabelů v nosných konstrukcích, což může cenu navýšit. Doba rekonstrukce elektriky závisí na rozsahu prací a typu bytu, v průměrném bytě trvá přibližně 3 až 14 pracovních dnů.

Reálné ceny rekonstrukce elektroinstalace v panelovém bytě zahrnují práce na výměně elektrických jističů, zásuvek a přípravu nového výkresu elektroinstalace podle aktuálních norem. Kompletní přehled orientačních nákladů a doby provedení uvádí následující tabulka:

Typ bytu	Cena rekonstrukce (Kč)	Doba rekonstrukce (pracovní dny)
Malý byt 1+kk	50 000-90 000	3-7
Standardní byt 3+1	75 000-180 000	5-12
Panelový byt 3+1	90 000-200 000	7-14

Tip: Pro přesný rozpočet a plánování rozvodu elektřiny doporučuji konzultovat konkrétní výkres elektroinstalace s certifikovaným elektrikářem. Častou chybou je podcenění rozsahu prací v panelových domech kvůli složitému přístupu k rozvodům.

Doporučení pro plánování a umístění zásuvek a vypínačů

Při plánování nové elektroinstalace v panelovém bytě je zásadní přesné rozmístění zásuvek a vypínačů pro zvýšení komfortu a bezpečnosti provozu. Zásuvky se umisťují ve výšce 20 až 30 cm nad podlahou, což zajišťuje snadný přístup a současně snižuje riziko mechanického poškození nebo kontaktu s vlhkostí. Vypínače se instalují standardně ve výšce přibližně 120 cm od podlahy u vchodových dveří, což odpovídá ergonomickému dosahu většiny uživatelů a usnadňuje intuitivní ovládání osvětlení.

U pracovních míst, například v kuchyni nebo pracovním koutě, se doporučuje instalovat minimálně tři zásuvky, aby bylo možné bezpečně připojit více spotřebičů najednou bez přetížení okruhu. Pro náročné elektrické přístroje, jako jsou elektrická trouba, pračka nebo klimatizace, je nutné vyhradit samostatné okruhy s vlastními jističemi (například 16A-C), čímž se minimalizuje riziko přetížení a zvyšuje se bezpečnost rozvodu.

• Zásuvky umístit 20-30 cm nad podlahu
• Vypínače instalovat cca 120 cm nad podlahou u vstupních dveří
• Minimálně 3 zásuvky u pracovních míst (kuchyň, pracovní kout)
• Samostatné okruhy a jističe pro spotřebiče s vysokým příkonem

Tip: Častou chybou je instalace zásuvek příliš nízko (pod 20 cm), což zvyšuje riziko poškození vlivem úklidu nebo vlhkosti. Naopak příliš vysoké umístění zhoršuje přístupnost, zejména u osob s omezenou pohyblivostí.

Pro koho se to hodí: Tento plán je ideální pro byty s běžným vybavením a standardními spotřebiči. Pro koho NE: U bytů s netypickým uspořádáním nebo speciálními zařízeními (např. domácí dílna, serverovna) je nutné konzultovat individuální projekt s elektrikářem a projektantem.

Jak správně navrhnout schéma elektroinstalace pro byt

Při rekonstrukci elektroinstalace v bytě je nezbytné zohlednit počet a typ zásuvek, jejich přesné umístění ve výkresu elektroinstalace a dimenzi elektrických jističů pro jednotlivé okruhy. Precizní návrh rozvodu elektřiny podle platných norem ČSN 33 2130 ed.3 předejde častým problémům, jako jsou přetížení nebo nevyhovující přístup k ovládacím prvkům, a usnadní případné budoucí úpravy či rozšíření instalace.

Moderní trendy a inteligentní elektroinstalační systémy

Moderní inteligentní elektroinstalace v bytech představuje zásadní zlepšení komfortu a energetické efektivity. Umožňuje centrální ovládání osvětlení, stínění, audiosystémů a bezpečnostních zařízení přes jednotný řídicí panel nebo mobilní aplikaci s podporou protokolů jako KNX či ZigBee. Pohybové senzory aktivují osvětlení automaticky při detekci přítomnosti, což může snížit spotřebu energie až o 20 % v běžných domácnostech. Stmívače umožňují plynulou regulaci světelného toku v rozsahu 0-100 % a přispívají k prodloužení životnosti LED zdrojů.

Při rekonstrukci elektroinstalace v panelovém domě je nezbytné zahrnout do výkresu elektroinstalace přesné umístění zásuvek, vypínačů a elektrických jističů, včetně jejich dimenzování podle ČSN 33 2130 ed.3. Takový projekt umožňuje optimalizovat rozvody a usnadňuje integraci inteligentních prvků. Doporučuje se použít samostatné okruhy s jističem 16 A pro spotřebiče s vyšším příkonem, například klimatizaci nebo indukční varnou desku.

• Centrální ovládání umožňuje správu osvětlení, stínění a audiosystémů z jednoho místa s možností nastavení scén a časových plánů
• Pohybové senzory s dosahem 5-10 metrů automaticky zapínají a vypínají osvětlení, což zvyšuje bezpečnost a snižuje energetickou náročnost
• Stmívače s elektronickým řízením zajišťují přesnou regulaci intenzity osvětlení a podporují úsporu energie i komfort uživatelů
• Integrace audiosystémů a alarmů do inteligentního systému zvyšuje bezpečnost bytu a umožňuje rychlou reakci na mimořádné situace

Tip: Při plánování inteligentní elektroinstalace v panelovém bytě je nutné zvážit omezení spojená s pevnou konstrukcí panelů a konzultovat vedení kabelů se statikem. Častou chybou je podcenění dostatečného počtu zásuvek a okruhů pro budoucí rozšíření systému.

Jaké jsou rozdíly mezi schématy elektroinstalace v bytě a rodinném domě

Schéma elektroinstalace v bytě klade důraz na omezený prostor a pevné stavební prvky, což vyžaduje kompaktní a přesné rozvržení rozvodů a jističů. Naproti tomu rodinný dům nabízí větší flexibilitu v rozvodech a možnost instalace třífázové elektroinstalace (400 V) pro vyšší odběr energie, například pro nabíječky elektromobilů. V bytech se často používají jednofázové rozvody (230 V) s důrazem na bezpečnostní prvky jako proudové chrániče v koupelnách a kuchyních. Inteligentní systémy v rodinných domech bývají rozsáhlejší a zahrnují i řízení vytápění a venkovního osvětlení.

Údržba a prevence problémů po rekonstrukci elektroinstalace

Pravidelná údržba elektroinstalace v bytě prodlužuje životnost rozvodů a zajišťuje bezpečný provoz. Podle platné normy ČSN 33 2130 ed.3 je doporučená frekvence revizí minimálně jednou za 5 let. Při revizi se kontroluje funkčnost elektrických jističů, proudových chráničů, izolační stav kabelů a správné zapojení v rozvaděči. Včasná detekce závad snižuje riziko požáru způsobeného přehříváním vodičů nebo selháním ochranných prvků.

Pro správnou péči o novou elektroinstalaci doporučuji dodržovat tyto zásady:

• Kontrolujte mechanický stav zásuvek a vypínačů, zda nejsou uvolněné, prasklé nebo spálené
• Testujte pravidelně proudové chrániče pomocí tlačítka „Test“ minimálně jednou za 3 měsíce
• Nepřetěžujte jednotlivé okruhy více než 80 % jejich jmenovitého proudu, abyste předešli nadměrnému zahřívání kabelů
• Udržujte přehled o rozmístění kabelů a jističů pomocí aktuálního výkresu elektroinstalace, který usnadní případné opravy
• Nepokoušejte se o zásahy do elektroinstalace bez odborné kvalifikace, protože nesprávné úpravy mohou vést k nebezpečným situacím

Tip: Pravidelná revize elektroinstalace snižuje riziko vzniku požáru a úrazu elektrickým proudem. Údržba je nezbytná zejména u bytů s rekonstrukcí starší elektroinstalace z 60. – 80. let, kde byly nahrazeny hliníkové vodiče měděnými. Naopak u novostaveb s certifikovanou instalací lze interval revizí upravit podle doporučení odborníka.

Jak zajistit bezpečnost elektroinstalace při rekonstrukci v bytě

Při rekonstrukci elektroinstalace je nutné vypracovat detailní výkres elektroinstalace včetně přesného umístění zásuvek, vypínačů a rozvaděče. Tento dokument musí respektovat normu ČSN 33 2130 ed.3 a obsahovat schéma zapojení jednotlivých okruhů s uvedením typů kabelů a jističů. Dodržování těchto pravidel minimalizuje riziko chyb v rozvodu a usnadňuje následnou údržbu.

Po dokončení rekonstrukce je povinná výchozí revize, která ověřuje správnou funkci jističů (typicky 16 A-C pro běžné okruhy, 16 A-C samostatně pro klimatizaci), proudových chráničů (30 mA v koupelně a u venkovních zásuvek) a kvalitu izolace kabelů. Pravidelná kontrola těchto prvků pomáhá předcházet přehřívání vodičů a nebezpečným zkratům.

Častá chyba: Nedostatečné testování proudových chráničů po rekonstrukci vede k neodhaleným poruchám, které mohou způsobit úraz nebo požár. Proto doporučuji provádět testy pravidelně a neodkládat výměnu vadných jističů.

Při údržbě elektroinstalace v bytě je třeba také dbát na to, aby nebyly přetěžovány okruhy nadměrným počtem spotřebičů, což je častý problém zejména v kuchyních a u pracovních koutů. Správné plánování rozvodů a jejich rozdělení do samostatných okruhů pro spotřebiče s vysokým příkonem (indukční varná deska, bojler, klimatizace) výrazně zvyšuje bezpečnost a komfort užívání elektroinstalace.

Dodržování těchto zásad a pravidelných revizí zajišťuje dlouhodobě bezpečný a bezproblémový provoz elektroinstalace v bytě po rekonstrukci.
