Správný přívod vzduchu ke krbu je klíčový pro bezpečný a efektivní provoz topeniště. Externí přívod vzduchu zajistí dostatek kyslíku pro hoření, minimalizuje zpětné přisávání spalin a zlepší tepelnou izolaci vzduchovodu. Dimenzování přívodu vzduchu proto nelze podceňovat, protože ovlivňuje výkon i životnost krbu.
To hlavní z článku
- Pro spálení 1 kg dřeva kamna spotřebují 8 až 15 m³ vzduchu.
- Každý ohyb trubky o 90° představuje 2,5 metru navíc v efektivní délce přívodu vzduchu.
- Hranatý kanál 20×9 cm odpovídá kruhovému potrubí o průměru 13 cm.
- Tepelná izolace přívodního vzduchu zabraňuje ochlazování místnosti a vzniku tepelných mostů.
- Uzavíratelná klapka na přívodu vzduchu zabraňuje zpětnému proudění studeného vzduchu do kamen.
Jak funguje přívod vzduchu a proč je důležitý pro krb
Přívod vzduchu ke krbu je nezbytný pro správné spalování a bezpečný provoz krbových kamen. Při spalování 1 kg dřeva je potřeba přibližně 8 až 15 m³ vzduchu, který zajistí dostatek kyslíku pro úplné hoření. Nedostatečný přívod vzduchu způsobuje neúplné spalování, což vede k tvorbě sazí, kouře a zhoršení účinnosti krbu.
Správně navržený externí přívod vzduchu ke krbu přivádí čerstvý vzduch přímo z venkovního prostředí, čímž minimalizuje spotřebu vzduchu z obytných prostor. Tento systém často zahrnuje vzduchové kanály ke krbu, tepelnou izolaci vzduchovodu a klapku přívodu vzduchu pro regulaci množství vzduchu. Dimenzování přívodu vzduchu musí odpovídat výkonu krbu a zajistit plynulé spalování bez zpětného tahu spalin.
Jak funguje přisávání vzduchu ke krbu
Přisávání vzduchu ke krbu zajišťuje kontinuální přísun kyslíku potřebného pro spalování. Vzduch proudí vzduchovody do spalovací komory, kde podporuje efektivní hoření paliva. Správné dimenzování a izolace přívodních kanálů zabraňuje ztrátám tepla a zajišťuje bezpečnost provozu bez rizika přetahování spalin do interiéru.
Parametry přívodu vzduchu: průřez, průměr a dimenzování
Parametry přívodu vzduchu jsou klíčové pro správnou funkci krbu a jeho účinnost. Správné dimenzování přívodního kanálu podle výkonu krbu a délky vedení vzduchu zajistí optimální spalování a minimalizuje problémy s přisáváním vzduchu.
Převod hranatých kanálů na kruhové potrubí
Pro návrh externího přívodu vzduchu ke krbu je důležité umět převést rozměry hranatých kanálů na ekvivalentní průměr kruhového potrubí. Například hranatý kanál o rozměrech 20×9 cm odpovídá průřezu kruhového potrubí s průměrem přibližně 13 cm. Tento převod pomáhá správně posoudit průtok vzduchu a dimenzovat vzduchové kanály ke krbu tak, aby nedocházelo k nadměrným tlakům a ztrátám.
| Hranatý kanál (cm) | Ekvivalentní průměr kruhového potrubí (cm) |
|---|---|
| 15 × 15 | 17 |
| 20 × 9 | 13 |
| 25 × 10 | 16 |
Vliv ohybů na délku vedení
Každý ohyb potrubí o úhlu 90° zvyšuje efektivní délku vedení přívodu vzduchu přibližně o 2,5 metru. Tento faktor je zásadní při navrhování trasy vzduchových kanálů ke krbu, protože delší efektivní délka znamená větší tlakové ztráty. Při dimenzování přívodu vzduchu proto doporučuji zahrnout do výpočtu nejen fyzickou délku, ale i přepočítanou délku přídavných ohybů.
Dimenzování podle výkonu krbu
Výkon krbu přímo určuje potřebný průřez přívodu vzduchu. Spotřeba vzduchu při spalování dřeva se pohybuje mezi 8 až 15 m³ vzduchu na 1 kg spáleného dřeva. Pro krb s výkonem odpovídajícím spálení 5 kg dřeva za hodinu je tedy nutné zajistit přívod vzduchu v rozsahu 40 až 75 m³ za hodinu. Správné dimenzování přívodu vzduchu zabrání černání skla krbu a podpoří efektivní spalování.
Tip: Při návrhu externího přívodu vzduchu ke krbu nezapomeňte na tepelnou izolaci vzduchovodu a instalaci klapky přívodu vzduchu pro regulaci proudění a bezpečnost provozu.
Možnosti vedení a umístění přívodu vzduchu ke krbu
Přívod vzduchu ke krbu lze realizovat několika způsoby, přičemž každý způsob ovlivňuje bezpečnost, efektivitu spalování a komfort užívání. Externí přívod vzduchu se často vede ze sklepa, kde je dostupný chladnější vzduch s teplotou obvykle kolem 10 až 15 °C, což zajišťuje stabilní přísun kyslíku bez přehřívání. Vedení vzduchu přes půdu je méně časté kvůli vyšším tepelným ztrátám a riziku kondenzace vodních par, proto je nezbytné použít kvalitní tepelnou izolaci vzduchovodu s minimální tloušťkou 30 mm minerální vlny nebo pěnového polystyrenu.
Další variantou je vedení přívodu vzduchu střechou, které se využívá zejména u novostaveb. Vzduch je přiváděn přímo z venkovního prostoru přes vzduchové kanály ke krbu, což minimalizuje riziko zpětného tahu a snižuje možnost znečištění interiéru. Tento způsob vyžaduje správné dimenzování kanálů, například kruhový průřez o průměru minimálně 150 mm pro spotřebiče s výkonem nad 10 kW, a instalaci klapky přívodu vzduchu pro regulaci průtoku.

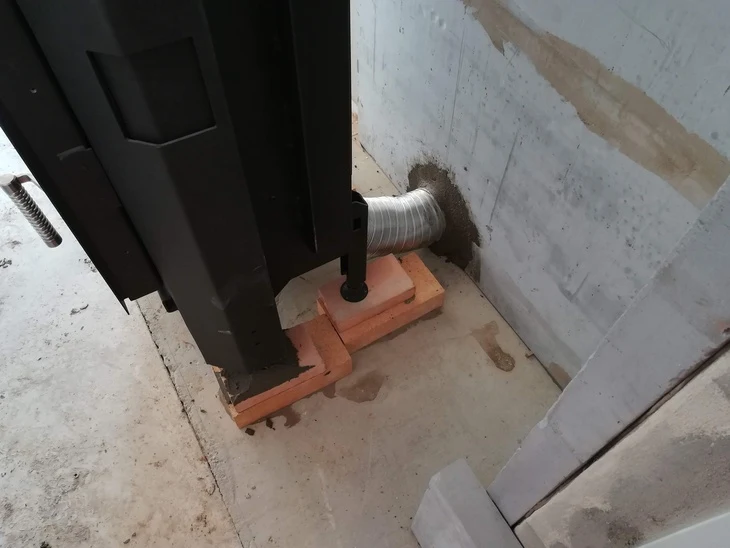

Přívod vzduchu přes zeď představuje krizovou variantu pro objekty bez možnosti vedení kanálů pod podlahou nebo přes půdu. Vedení bývá krátké, obvykle do 1 metru, což posouvá rosný bod dovnitř budovy a zvyšuje riziko vzniku mokrých skvrn, plísní a kondenzace. Proto je nutné použít parotěsnou zábranu a pravidelnou kontrolu stavu izolace. Doporučuje se instalovat klapku přívodu vzduchu, která umožní regulaci a zabrání průniku studeného vzduchu mimo topnou sezónu.

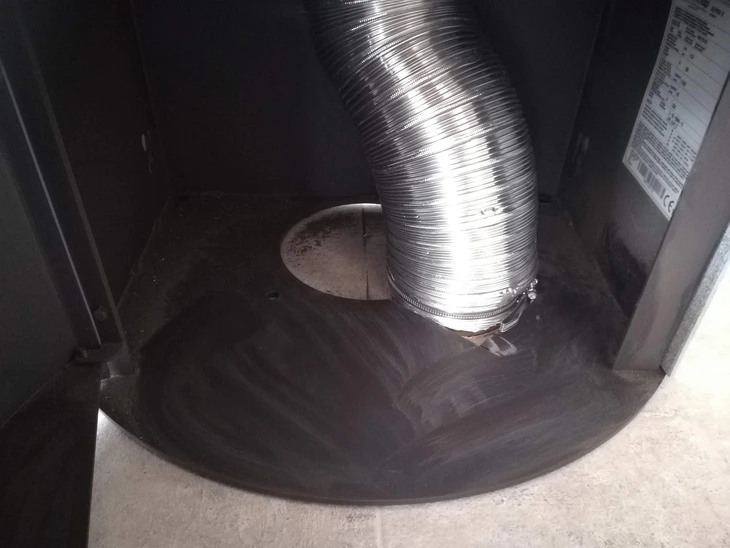

Vedení přívodu vzduchu pod podlahou je ideální řešení pro novostavby a zásadní rekonstrukce, kde lze vzduchové kanály integrovat do konstrukce podkladního betonu. Tento způsob zajišťuje stabilní přísun čerstvého vzduchu s minimálními tepelnými ztrátami. Pro správnou funkci je nutné zajistit těsnost spojů a dostatečný průřez kanálů, který odpovídá požadavkům na průtok vzduchu – například kruhový kanál o průměru 150 mm pro výkon kamen 8-12 kW. Častou chybou je nedostatečné dimenzování přívodu, což vede k dusivému efektu, neúplnému spalování a černání skla krbových kamen. Navíc je třeba počítat s tlakových ztrátami způsobenými ohyby – každý ohyb 90° se započítává jako 2,5 metru rovného kanálu navíc.
Tabulka ekvivalentních průměrů přívodních kanálů
| Hranatý kanál (mm) | Ekvivalentní kruhový průměr (mm) |
|---|---|
| 200 × 90 | 130 |
| 150 × 50 | 90 |
Tip: Při instalaci přívodu vzduchu pod podlahou je nezbytné použít tepelnou izolaci s minimální hodnotou λ = 0,035 W/mK, aby se zabránilo tepelným mostům a ochlazování místnosti.
Přívod vzduchu musí být vždy chráněn proti dešti, hmyzu a hlodavcům pomocí vhodného krytu nebo mřížky. Klapka přívodu vzduchu musí být během topení otevřená, aby nedocházelo k omezení přívodu vzduchu a neefektivnímu spalování. Při netopení se doporučuje klapku uzavřít, aby se zabránilo průniku studeného vzduchu do kamen a ochlazování interiéru.
Pro koho se vedení přívodu vzduchu pod podlahou hodí: novostavby a rekonstrukce s možností integrace vzduchových kanálů do konstrukce podlahy.
Pro koho není vhodné: starší objekty bez možnosti zásahu do podkladního betonu nebo tam, kde je vysoké riziko kondenzace vlhkosti.
Přívod vzduchu ke krbu přes komín – zkušenosti a rady
Přívod vzduchu přes komín není běžnou praxí, ale může sloužit jako doplňkový zdroj vzduchu při správném provedení. Je nezbytné zabránit smíchání kouře s přiváděným vzduchem, proto se doporučuje instalace speciální klapky přívodu vzduchu, která umožní regulaci průtoku a zvýší bezpečnost provozu. Dimenzování přívodu vzduchu přes komín musí respektovat délku a počet ohybů kanálu, protože tlakové ztráty výrazně ovlivňují efektivitu přívodu. Pravidelná údržba vzduchových kanálů a kontrola průchodnosti nasávacích mřížek jsou klíčové pro prevenci zpětného tahu a zajištění optimálního spalování.
Tepelná izolace a ochrana přívodu vzduchu
Tepelná izolace přívodu vzduchu ke krbu je nezbytná pro snížení tepelných ztrát a eliminaci tepelných mostů v konstrukci budovy. Izolovaný vzduchovod udržuje teplotu přiváděného vzduchu v rozmezí, které zajišťuje optimální spalování, a zároveň zabraňuje kondenzaci vlhkosti, která by mohla poškodit materiály a snížit průchodnost kanálu. Pro ochranu přívodu vzduchu před deštěm, hmyzem a hlodavci se používají speciální kryty s dostatečnou ochranou proti vniknutí nežádoucích elementů, což prodlužuje životnost a bezpečnost celého systému.
Materiály pro izolaci
Pro tepelnou izolaci vzduchových kanálů ke krbu se nejčastěji volí tyto materiály:
- Pěnová izolace – s tepelnou vodivostí kolem 0,03 W/m·K, vhodná pro menší průměry vzduchovodů, umožňuje rychlou a jednoduchou instalaci
- Minerální vata – odolná vůči teplotám až do 700 °C a vysoké vlhkosti, ideální pro externí přívod vzduchu a vzduchové kanály vedené pod podlahou nebo v konstrukci domu
- Izolace s parotěsnou fólií – kombinuje tepelnou izolaci s ochranou proti pronikání vlhkosti, nezbytná u venkovních částí vedení, kde hrozí kondenzace a zamrznutí vzduchovodu
Volba materiálu se řídí délkou a průměrem přívodu vzduchu, přičemž tepelná izolace je klíčová zejména u plochých profilů vedených pod podlahou, kde bez izolace hrozí výrazné ochlazování místnosti a vznik tepelných mostů. Správně izolovaný přívod vzduchu také minimalizuje riziko zpětného tahu kouře a výrazně snižuje černání skla u krbových kamen.
Tip: Při instalaci doporučuji použít klapku přívodu vzduchu s možností regulace, která umožní přesné nastavení množství vzduchu pro optimální spalování a sníží riziko přetopení nebo nedostatečného přívodu vzduchu.
Odborná rada: Na co si dát pozor – nedostatečná izolace vzduchovodu vede k ochlazování přiváděného vzduchu pod bod rosného bodu, což způsobuje kondenzaci vody uvnitř kanálu a následné poškození konstrukce i snížení účinnosti kamen. Tento problém je častý u přívodů vedených přímo přes zeď bez izolace.
Správná tepelná izolace a ochrana přívodu vzduchu je zásadní pro bezpečný a efektivní provoz krbu, zvláště v zimních měsících, kdy teplota venkovního vzduchu může klesat pod -15 °C. Izolace zároveň přispívá k lepšímu komfortu v místnosti a prodlužuje životnost celého systému.
Bezpečnostní aspekty a provoz přívodu vzduchu
Bezpečnostní aspekty a provoz přívodu vzduchu ke krbu vyžadují pečlivé dodržování zásad, které zabrání problémům s kouřem i požárem. Správná regulace přívodu vzduchu pomocí klapky a dostatečný externí přívod vzduchu jsou klíčové pro bezpečný a efektivní provoz krbu.
Funkce klapky na přívodu vzduchu
Klapka přívodu vzduchu umožňuje přesné dimenzování přívodu vzduchu ke krbu a reguluje množství vzduchu potřebného pro spalování. Správně nastavená klapka zabraňuje zpětnému proudění studeného vzduchu do místnosti, čímž zlepšuje tepelnou izolaci vzduchovodu a minimalizuje riziko zpětného tahání kouře. Při topení musí být klapka otevřená, aby byl zajištěn dostatek čerstvého vzduchu pro spaliny.
Následky nedostatku vzduchu
Nedostatek vzduchu vede k neúplnému spalování, což způsobuje tvorbu dehtu, který se usazuje na skle krbových kamen a vzduchových kanálech ke krbu. Tento jev nejenže znečišťuje, ale také zvyšuje riziko požáru v důsledku usazenin. Mezi časté chyby při přívodu vzduchu ke krbu patří nedostatečné dimenzování přívodu vzduchu nebo zanedbání údržby klapky, což může vést k nebezpečným situacím.
- Otevřete klapku vždy při provozu krbu
- Pravidelně kontrolujte stav vzduchových kanálů ke krbu
- Zajistěte tepelnou izolaci vzduchovodu, aby nedocházelo ke kondenzaci
- Vyhněte se příliš malému průměru přívodu vzduchu
Tip: Jak zabránit zpětnému tahání kouře pomocí přívodu vzduchu ke krbu lze dosáhnout správným návrhem externího přívodu vzduchu a instalací kvalitní klapky přívodu vzduchu.
Údržba přívodu vzduchu a časté chyby
Pravidelná údržba přívodu vzduchu ke krbu je klíčová pro bezpečný a efektivní provoz kamen. Zanesená nasávací mřížka může snížit průchodnost vzduchu až o 40 %, což často způsobuje dusivý efekt a výrazné snížení výkonu krbových kamen. Doporučuje se kontrolovat a čistit vzduchové kanály minimálně jednou za šest měsíců, ideálně před začátkem topné sezóny.
Častou chybou v instalaci je nesprávné dimenzování přívodu vzduchu. Například přívodní kanál s průřezem menším než 15 cm v průměru u krbu s výkonem nad 8 kW výrazně omezuje přísun kyslíku a způsobuje neúplné spalování. Nedostatečná tepelná izolace vzduchovodu vede ke kondenzaci vody uvnitř kanálu, což zvyšuje tlakové ztráty a zhoršuje průchod vzduchu. Klapka přívodu vzduchu musí být pravidelně testována, aby správně regulovala množství nasávaného vzduchu a zabránila zpětnému proudění studeného vzduchu do kamen.
Jak správně navrhnout externí přívod vzduchu ke krbu
Pro správný návrh externího přívodu vzduchu ke krbu je nezbytné zajistit dostatečný průřez vzduchových kanálů podle výkonu spotřebiče a délky vedení. Při dimenzování se využívají tabulky převodu hranatých kanálů na ekvivalentní kruhové potrubí – například hranatý kanál 20×9 cm odpovídá kruhovému kanálu o průměru 13 cm. Nedodržení těchto parametrů vede k dusivému efektu a neefektivnímu hoření. Mřížka by měla být umístěna tak, aby nebyla snadno zanášena prachem, listím ani hmyzem, což prodlužuje intervaly mezi údržbou.
- Kontrolujte pravidelně průchodnost mřížek a vzduchových kanálů, zejména před topnou sezónou
- Čistěte zanesené mřížky a odstraňujte usazeniny prachu, listí a případné hmyzí překážky
- Sledujte dimenzování přívodu vzduchu v souladu s výkonem krbu a délkou vedení, přičemž každý ohyb 90° zvyšuje efektivní délku kanálu o 2,5 metru
- Zajistěte správnou tepelnou izolaci vzduchovodu, zejména pokud vede pod podlahou, aby se zabránilo kondenzaci a tepelným ztrátám
- Provádějte pravidelné testy a údržbu klapky přívodu vzduchu, aby správně fungovala a zabránila zpětnému proudění vzduchu
Tip: Zanesená mřížka je nejčastější příčinou dusivého efektu a černání skla u krbových kamen. Pravidelná údržba výrazně zvyšuje účinnost spalování a prodlužuje životnost přívodního systému.
Pro koho se to hodí: Tento přístup je ideální pro nové instalace i rekonstrukce s možností vedení vzduchu pod podlahou nebo přes větraný sklep.
Pro koho NE: V případě krátkých vedení přívodu vzduchu přes zeď bez izolace hrozí kondenzace a vznik plísní, proto se tato varianta doporučuje pouze jako krajní řešení s častou kontrolou.
Doporučení materiálů a technologií pro přívod vzduchu
Pro správný přívod vzduchu ke krbu je nezbytné zvolit vhodné materiály a technologie, které zajistí efektivní a bezpečný průtok vzduchu. Využití kvalitního potrubí, dostatečné tepelné izolace a moderních aktivních systémů výrazně zlepší výkon i bezpečnost celého zařízení.
Materiály potrubí pro přívod vzduchu
Pro vzduchové kanály ke krbu se nejčastěji používá ocelové potrubí díky své pevnosti a odolnosti vůči vysokým teplotám. Plastové potrubí je vhodné pro vnitřní vedení za předpokladu, že není vystaveno přímému žáru. Kompozitní materiály kombinují výhody obou typů a hodí se pro externí přívod vzduchu, kde odolávají vlivům počasí. Správné dimenzování přívodu vzduchu závisí na průměru potrubí, který by měl odpovídat potřebám krbu a zajistit dostatečný průtok.
Izolace přívodu vzduchu
Tepelná izolace vzduchovodu se provádí minerální vatou nebo pěnovými izolacemi. Minerální vata je odolná vůči teplotám nad 600 °C a zabraňuje tepelným ztrátám i kondenzaci, což je klíčové pro zachování teplotního komfortu vzduchu proudícího ke krbu. Pěnové izolace se používají spíše v méně náročných aplikacích, kde teploty nejsou extrémní. Izolace také omezuje riziko zamlžení nebo zamrznutí vzduchových kanálů.
Aktivní přívod vzduchu
Ventilátory umožňují aktivní přívod vzduchu a výrazně zvyšují kontrolu nad jeho průtokem. Regulace průtoku pomocí klapek nebo elektronických ovladačů pomáhá udržet optimální spalování a zabraňuje černání skla u krbových kamen. Aktivní systémy fungují efektivně i při nízkých tlakových ztrátách a lze je snadno integrovat do stávajících instalací. Tento způsob přívodu vzduchu je vhodný zejména u moderních krbů s požadavkem na přesné řízení spalovacího vzduchu.
| Materiál potrubí | Výhody | Použití |
|---|---|---|
| Ocelové potrubí | Vysoká odolnost, dlouhá životnost | Externí i vnitřní vzduchové kanály |
| Plastové potrubí | Nízká hmotnost, snadná montáž | Vnitřní vedení bez přímého žáru |
| Kompozitní materiály | Odolnost vůči povětrnosti | Externí přívod vzduchu |
Tip: Při instalaci externího přívodu vzduchu ke krbu vždy dbejte na dostatečnou tepelnou izolaci vzduchovodu, aby nedocházelo ke kondenzaci a tepelným ztrátám. Aktivní přívod vzduchu s ventilátory se hodí pro krby s vyššími nároky na regulaci, naopak jednoduché pasivní systémy jsou vhodné pro přímé, dobře dimenzované vzduchové kanály bez potřeby složité regulace.
Časté dotazy
Jaký průměr potrubí je vhodný pro přívod vzduchu ke krbu?
Minimální průměr kruhové trubky se stanovuje podle délky a výkonu; například hranatý kanál 20×9 cm odpovídá průměru 13 cm.
Proč je důležitý externí přívod vzduchu ke krbu?
Zajišťuje dostatečný přísun vzduchu pro spalování, což zvyšuje účinnost a bezpečnost krbu.
Jak ovlivňuje ohyb potrubí přívod vzduchu?
Každý ohyb 90° se počítá jako 2,5 metru navíc v efektivní délce přívodu vzduchu, což ovlivňuje dimenzování.
Jak zabránit černání skla u krbových kamen?
Správný přívod vzduchu zabraňuje neúplnému spalování, které způsobuje usazování dehtu a špinění skla.
Jak správně izolovat přívod vzduchu?
Používejte minerální vatu nebo pěnovou izolaci, aby se zabránilo ochlazování a kondenzaci v potrubí.
Co dělat, když přívod vzduchu není dostatečný?
Zkontrolujte průchodnost mřížek, dimenzování potrubí a případně konzultujte instalaci s odborníkem.
Jak funguje klapka na přívodu vzduchu?
Reguluje přívod vzduchu a zabraňuje zpětnému proudění studeného vzduchu do kamen.
Jaké materiály se používají pro potrubí přívodu vzduchu?
Nejčastěji ocelové, plastové a kompozitní materiály vhodné pro různé typy vedení.
Co je aktivní přívod vzduchu?
Použití ventilátorů a regulátorů pro řízený a stabilní přívod vzduchu ke krbu.
Jak často se má čistit přívod vzduchu?
Pravidelná kontrola a čištění mřížek se doporučuje minimálně jednou ročně, aby se zabránilo zanesení.
Jak správně umístit přívod vzduchu ke krbu v podlaze?
Přívod vzduchu v podlaze by měl být umístěn minimálně 30 cm od krbu a veden ve vzduchotěsném potrubí s průměrem alespoň 100 mm, aby zajistil dostatečný přísun vzduchu.
Jak rozvádět teplý vzduch od krbových kamen do ostatních místností?
Teplý vzduch lze rozvádět pomocí izolovaných kanálů o průměru 150 mm s ventilátorem pro rovnoměrnou distribuci, přičemž délka kanálů by neměla přesáhnout 5 metrů pro efektivní výkon.
Jak zvýšit účinnost krbových kamen správným přívodem vzduchu?
Zvýšení účinnosti lze dosáhnout použitím přívodu vzduchu s regulovatelnou klapkou, která umožňuje přesné dávkování vzduchu, a udržením průměru přívodního potrubí mezi 100-125 mm.
Jaké bezpečnostní normy platí pro instalaci přívodu vzduchu ke krbu?
Podle ČSN EN 13229 musí být přívod vzduchu dimenzován tak, aby zajistil minimální průtok 20 m³/h na kW výkonu krbu a musí být zabezpečen proti zpětnému toku spalin.
Jak funguje aktivní přívod vzduchu s ventilátorem u krbu?
Aktivní přívod vzduchu využívá ventilátor s výkonem cca 50-100 m³/h, který je řízen termostatem a zajišťuje stálý přísun vzduchu bez ohledu na tlakové rozdíly v budově.
