Vikýře patří k nejefektivnějším způsobům, jak zvětšit obytný prostor pod střechou a zároveň zajistit dostatek světla. Správná konstrukce a detaily, jako je zateplení nebo volba mezi pultovým a mansardovým vikýřem, výrazně ovlivňují funkčnost i cenu stavby. Podívejme se na klíčové typy, materiály a postupy pro jejich realizaci.
🔍 Nejdůležitější fakta
- Vikýře zvyšují obytný prostor podkroví a prosvětlují místnosti.
- Vikýře nejsou vhodné pro střechy se sklonem menším než 40°.
- Hliníkový plech na oplechování vikýřů má tloušťku 0,8 mm a cenu cca 285 Kč za 1×2 m.
- Dilatační délka hliníkového plechu při 100 °C je přibližně 2,4 mm na metr.
- Pultový vikýř je konstrukčně nejjednodušší, ale vyžaduje zvýšenou péči o těsnost.
Typy vikýřů a jejich konstrukční charakteristiky
Pultový vikýř: Konstrukce a výhody
Pultový vikýř má jednosměrný sklon střechy obvykle mezi 10° až 30°, což umožňuje efektivní odvod dešťové vody bez komplikovaných tesařských spojů. Jeho tesařská konstrukce vikýře sestává z pevného rámu z hranolů o průřezu minimálně 60×120 mm, který je ukotven do hlavní krovu. Detailní řešení oplechování zahrnuje krytí spodní hrany a bočních spojů plechem z titanzinku nebo lakovaného hliníku o tloušťce 0,55-0,8 mm, které zabraňuje zatékání a zajišťuje dlouhodobou těsnost. Zateplení vikýře detailně řeší vrstvu minerální vlny o tloušťce 150-200 mm, doplněnou parozábranou a difuzní fólií, čímž se minimalizují tepelné ztráty. Výhodou je rychlá montáž a nižší cena, která se pohybuje kolem 15-25 % nižší než u složitějších vikýřů. Nevýhodou je omezená estetická variabilita a menší prostorová kapacita ve srovnání s vikýři sedlovými nebo lichoběžníkovými. Tento typ je vhodný především pro moderní rodinné domy s požadavkem na jednoduchost a funkčnost.

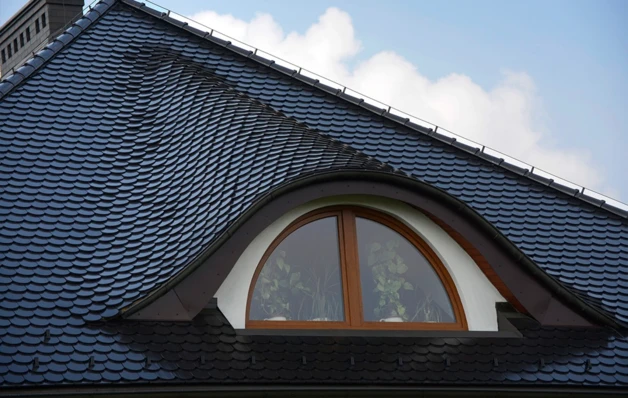

Volské oko: Technické nároky a konstrukční detaily
Volské oko představuje nejkomplexnější tesařskou konstrukci vikýře s výrazně zakřivenou střechou, která vyžaduje použití ohýbaných hranolů a speciálních spojů pro zachování stability a tvaru. Oplechování vikýře se provádí z měděného nebo titanzinkového plechu o tloušťce 0,7-1,0 mm, který musí být precizně tvarován a dilatován, aby se zabránilo deformacím způsobeným tepelnou roztažností (měď cca 1,7 mm/m při 100 °C). Cena stavby vikýře u volského oka je o 40-60 % vyšší než u běžných typů kvůli náročnosti materiálů a pracovních postupů. Detailní zateplení vikýře zahrnuje vrstvy minerální vlny s celkovou tloušťkou až 250 mm a speciální hydroizolační fólie, které jsou nutné pro eliminaci tepelných mostů a zajištění dlouhodobé funkčnosti. Tento vikýř je vhodný pro objekty s vysokými nároky na architektonický výraz a historickou autenticitu, ale není doporučen pro standardní rodinné domy kvůli vysokým nákladům a složitosti realizace. Mansardový vikýř má podobné konstrukční požadavky a představuje kompromis mezi tradičním a moderním stylem s výrazným členěním střechy.
| Typ vikýře | Konstrukční charakteristika | Výhody | Nevýhody |
|---|---|---|---|

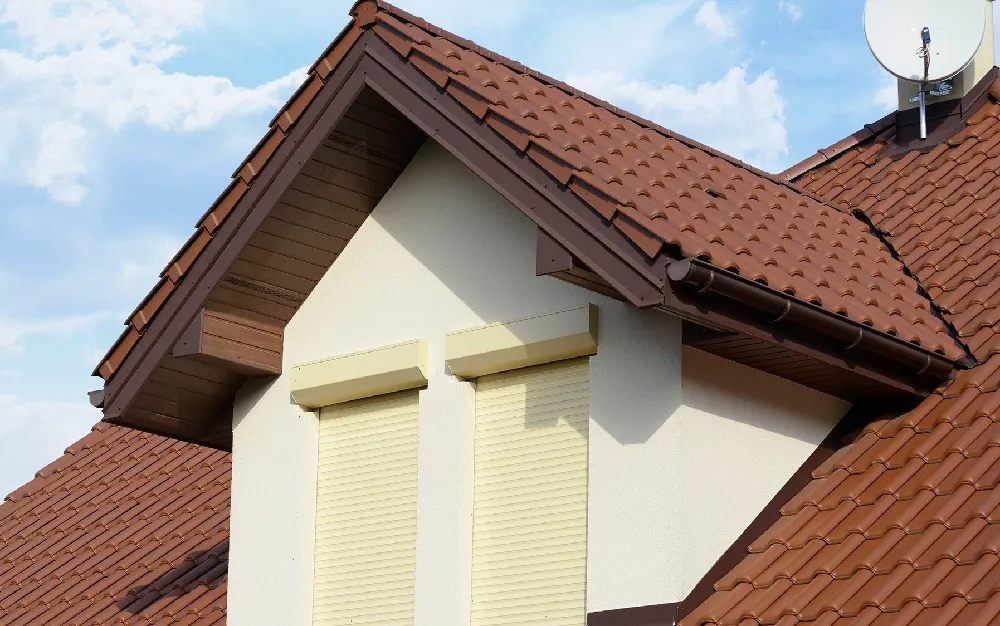

| Sedlový vikýř | Dvě šikmé střešní plochy se sklonem 30° – 45°, hřeben shodný se střechou | Tradiční vzhled, efektivní odvod vody | Vyšší nároky na prostor podkroví |
| Trojúhelníkový | Jedna šikmá střešní plocha s větším sklonem (40° – 60°) | Rychlý odvod sněhu a deště | Omezené denní osvětlení |
| Valený vikýř | Zakřivená střecha ve tvaru části válce | Zvýšení prostoru, esteticky zajímavý | Vyšší cena a náročná tesařská konstrukce |
| Lichoběžníkový | Širší půdorys s mírnějším sklonem než hlavní střecha (20° – 30°) | Variabilní design, větší obytný prostor | Komplikovanější konstrukční detaily |
| Pultový vikýř | Jednosměrný sklon 10° – 30°, jednoduchý rám z hranolů | Nízké náklady, rychlá montáž | Omezená estetická variabilita, menší prostor |
| Volské oko | Zakřivený a zaoblený tvar, ohýbané hranoly a složité oplechování | Výrazný architektonický prvek | Nejvyšší náklady, náročná realizace |
Umístění vikýřů a požadavky na projektování
Umístění vikýřů na střechu a požadavky na projektování
Vikýře se nedoporučují pro střechy s minimálním sklonem menším než 40°, protože při nižším sklonu může dojít k problémům s odvodem vody a snížením užitné hodnoty podkroví. Norma ČSN 730580 stanovuje požadavky na denní osvětlení podkrovních místností, které vikýře významně ovlivňují. Správné navržení vikýře na střechu proto vyžaduje zohlednění jeho velikosti, polohy a orientace tak, aby zajistil dostatečné osvětlení i větrání interiéru.
Jak navrhnout vikýř na střechu
Při projektování je nutné respektovat:
- minimální sklon střechy 40° pro správnou funkčnost vikýře
- požadavky ČSN 730580 na osvětlení a větrání podkroví
- výběr vhodného druhu vikýře (pultový vikýř detail, mansardový vikýř, tesařská konstrukce vikýře)
- plánování stavebních detailů, které ovlivní stavba vikýře cena a následné zateplení vikýře detail
Tip: Častou chybou je nedostatečné větrání podkroví, které může vést k vlhkosti a poškození konstrukce. Proto je třeba věnovat pozornost správnému řešení větracích otvorů u vikýře.

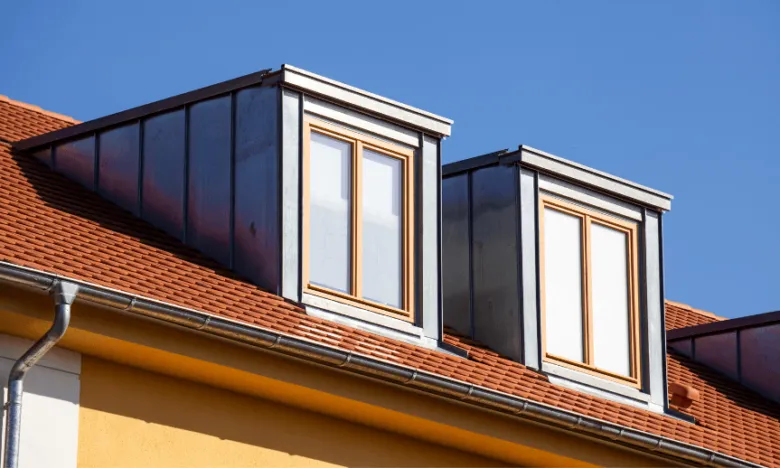

Materiály a konstrukční detaily oplechování vikýřů
Materiály a konstrukční detaily oplechování vikýřů tvoří základ správné funkce a dlouhé životnosti konstrukce. Zvolení vhodného materiálu a přesné řešení dilatace zabraňují poškození oplechování a zajišťují těsnost proti zatékání.
Materiály pro oplechování vikýřů: Typy a vlastnosti
Pro oplechování vikýřů se nejčastěji používá hliníkový plech o tloušťce 0,8 mm, který je cenově dostupný, přibližně 284,53 Kč za kus o rozměru 1×2 metry. Hliník nabízí výhodnou kombinaci nízké hmotnosti a dostatečné odolnosti, přičemž jeho tepelná roztažnost dosahuje 2,4 mm na metr při změně teploty o 100 °C. Dalšími běžnými materiály jsou měď, která se vyznačuje dlouhou životností a vysokou cenou, a pozinkovaný plech vhodný pro ekonomická řešení, avšak s kratší životností. Titanzinek představuje střední cestu z hlediska ceny a odolnosti. Výběr materiálu ovlivňuje stavba vikýře cena i jeho údržba. Dobře zvolený materiál je klíčový pro správnou realizaci pultového vikýře – detail oplechování ovlivňuje i následné zateplení vikýře detailně řešené pro minimalizaci tepelných ztrát.
| Materiál | Tloušťka (mm) | Cena (Kč/1×2 m) | Tepelná roztažnost (mm/m/100 °C) |
|---|---|---|---|
| Hliníkový plech | 0,8 | 284,53 | 2,4 |
| Měď | 0,7 – 1,0 | 800 – 1200 | 1,7 |
| Pozinkovaný plech | 0,6 – 0,8 | 150 – 250 | 1,2 |
Detaily konstrukce oplechování vikýřů
Detaily konstrukce oplechování vikýřů musejí respektovat tepelnou roztažnost materiálu, která při nesprávném řešení vede k deformacím a následnému zatékání. Dilatační spáry se obvykle navrhují na vzdálenost 3 až 5 metrů, přičemž jejich šířka musí odpovídat roztažnosti – pro hliníkový plech tedy minimálně 2,4 mm na každý metr délky. Oplechování musí být provedeno tak, aby zajistilo bezpečný odvod vody mimo styk s tesařskou konstrukcí vikýře a zabránilo zatékání do izolace. Chybou bývá nedostatečné napojení oplechování na střešní krytinu, což vede k poškození krovu a zateplení vikýře detailně řešenému. Pro pultový vikýř konstrukce a detaily oplechování jsou často kombinovány s mansardovým vikýřem, kde je potřeba věnovat zvýšenou pozornost spojům a vhodnému materiálu oplechování.
Tip: Častou chybou je ignorování dilatačních spár, což způsobuje trhliny a průsaky. Proto je nezbytné detailní řešení konstrukce vikýře pečlivě plánovat již ve fázi projektu.
Statické zásahy a vliv na střechu
Konstrukce vikýře na střechu zásadně ovlivňuje statiku celé střešní konstrukce. Nesprávná realizace vikýře, například nedodržení přesných postupů tesařské konstrukce vikýře, může oslabit nosné prvky krovu a způsobit jejich deformace, což ohrožuje stabilitu střechy. Špatně navržený vikýř rovněž zvyšuje riziko vzniku tepelných mostů, které vedou k výrazným tepelným ztrátám a kondenzaci vlhkosti uvnitř konstrukce. Nedostatečné odvětrání konstrukce podporuje zatékání a poškození střešních materiálů, což může zkrátit životnost střechy až o desítky procent.
Jak postavit vikýř na střechu
Pro správné zateplení vikýře detailně zvažte použití izolačních materiálů s minimální tepelnou vodivostí kolem 0,035 W/mK a zajistěte spolehlivé odvětrání konstrukční mezery o minimální velikosti 50 mm. Častou chybou při stavbě vikýře je nesprávné napojení oplechování, zejména v kritických místech spodní hrany a úžlabí, což vede k pronikání vody do konstrukce. Dalším častým nedostatkem je nedostatečné utěsnění spojů, které způsobuje vznik kapilárních cest pro vlhkost. Při volbě typu vikýře, například mansardového nebo pultového, je nutné respektovat rozdílné konstrukční detaily a rozdílné zatížení krovu, které ovlivňuje dimenzování nosných prvků.
- Dodržet přesný postup tesařské konstrukce vikýře krok za krokem v souladu s normou ČSN EN 1995-1-1
- Použít kvalitní materiály pro tepelnou izolaci s deklarovanou hodnotou λ ≤ 0,035 W/mK a parozábranu odpovídající normě ČSN EN 13984
- Zajistit dostatečné odvětrání konstrukce s minimálním průřezem vzduchové mezery 50 mm, aby se zabránilo kondenzaci vlhkosti
- Kontrolovat správné oplechování a těsnění spojů s důrazem na správné překrytí a odvod vody bez vzniku kapes zadržujících vlhkost
Odborná rada: Doporučuji konzultaci se statikem nebo zkušeným tesařem před zahájením stavby vikýře, aby se předešlo vážným konstrukčním chybám, zejména oslabení nosných prvků a vzniku tepelných mostů.
Častá chyba: Nesprávné napojení oplechování v úžlabí vikýře často vede k zatékání a následnému poškození krovu.
Pro koho se to hodí: Konstrukce vikýře je vhodná pro střechy se sklonem nad 40°, kde lze efektivně řešit odvod vody a tepelnou izolaci.
Pro koho se to nehodí: Na střechy s menším sklonem než 40° není doporučeno instalovat vikýře bez výrazných úprav, protože prodloužení bočních stěn negativně ovlivní statiku a estetiku střechy.
Údržba a prevence poškození vikýřů
Údržba vikýře je klíčová pro zabránění zatékání a prodloužení životnosti konstrukce. Poškozené oplechování, zejména u pultového vikýře, často vede ke vnikání vody do tesařské konstrukce vikýře, což může způsobit vážné poškození materiálu. Pravidelná kontrola a oprava oplechování snižuje riziko vlhkosti a vzniku plísní. Těsnění kolem oken a spojů je třeba udržovat neporušené a včas vyměnit při známkách opotřebení.
Konstrukční detaily a izolační řešení vikýře
- Kontrola oplechování – pravidelně prověřte stav kovových krytin a opravte případné praskliny nebo uvolněné spoje.
- Čištění okapů – zajistěte plynulý odtok vody odstraněním listí a nečistot, zvláště u mansardového vikýře.
- Revize těsnění – vyměňte poškozené těsnicí pásky kolem oken a spojů vikýře.
- Kontrola zateplení – doplňte izolaci, zejména v detailech zateplení vikýře, aby se zabránilo tepelným mostům a kondenzaci vlhkosti.
- Oprava poškození materiálu – při výskytu vlhkosti proveďte rychlou sanaci dřeva nebo omítek, aby se zabránilo dalším škodám.
Tip: Častou chybou je vynechání pravidelné kontroly oplechování po zimě, kdy se materiály smrští a mohou vzniknout trhliny. Údržba vikýře se hodí pro všechny typy konstrukcí, méně efektivní je však u vikýřů s nedostatečně přístupnými detaily, kde je potřeba odborná revize.
Podrobné návody na montáž jednotlivých typů vikýřů
Montáž vikýře na střechu vyžaduje přesné dodržení tesařských postupů a pečlivou přípravu materiálů a nářadí. V následujících podsekcích najdete detailní návody na konstrukci a dokončení pultového, mansardového i dalších typů vikýřů.
Příprava na stavbu vikýře
Před zahájením montáže vikýře je nezbytné zajistit kompletní nářadí jako akumulátorové vrtačky, hřebíky, pila a metr. Dále se provádí kontrola střešní konstrukce, zda unesete dodatečné zatížení vikýřem, a příprava přesných rozměrů podle typu vikýře a projektu.
- Prověřte stav střešní konstrukce – zkontrolujte nosnost a stabilitu krokví.
- Připravte nářadí – pila, kladivo, vodováha, hřebíky, šrouby.
- Nakupte dřevo a další materiály přesně podle typu vikýře.
Konstrukce rámu vikýře
Tesařská konstrukce vikýře krok za krokem začíná sestavením rámu z kvalitního smrkového nebo borovicového dřeva spojeného hřeby a šrouby. U pultového vikýře je rám jednoduchý, mansardový vikýř vyžaduje složitější tesařské detaily kvůli dvojitému sklonu střechy.
- Sestavte spodní rám vikýře – podle rozměrů nakreslených v projektu.
- Přidejte svislé a šikmé prvky – zajistěte správný sklon a pevnost konstrukce.
- Spojte jednotlivé díly hřeby a šrouby – dodržujte pevnostní normy pro tesařskou konstrukci vikýře.
Oplechování, těsnění a dokončovací práce
Po sestavení rámu následuje správné oplechování, které zaručí odolnost proti vodě a povětrnostním vlivům. Kvalitní těsnění zabrání průniku vlhkosti a tepelným ztrátám. Na závěr se provádí zateplení vikýře podle projektu a dokončovací fasádní úpravy.
- Namontujte oplechování – začněte od spodní hrany a postupujte nahoru.
- Použijte speciální těsnicí pásky a tmely – utěsnění všech spojů a spár.
- Dokončete zateplení vikýře detailně – podle izolačního plánu.
Tip: Častou chybou při stavbě vikýře je nedostatečné utěsnění spojů, což vede k pronikání vlhkosti a snižuje životnost konstrukce. Stavba vikýře cena se výrazně zvyšuje při opravách těchto vad.
Pro koho se stavba vikýře hodí? Pro vlastníky rodinných domů, kteří chtějí zvětšit obytný prostor v podkroví. Naopak nevhodná je pro střechy s nízkým sklonem, kde je komplikované správné odvádění vody z oplechování.
Celkově platí, že správná konstrukce vikýře na střechu s pečlivou montáží a detaily prodlouží životnost střechy a zlepší komfort podkrovních prostor. Dodržení tesařské konstrukce vikýře krok za krokem i detailů oplechování a těsnění je klíčové pro úspěch stavby.
Časté dotazy
Jaký je minimální sklon střechy pro instalaci vikýře?
Minimální sklon střechy pro vikýř je 40°, nižší sklon vyžaduje úpravy bočních stěn.
Jaké materiály se nejčastěji používají na oplechování vikýřů?
Používají se titanzinek, lakovaný hliník (0,8 mm tloušťky), měď a pozinkovaný plech (0,55 mm).
Jaká je tepelná roztažnost hliníkového plechu při 100 °C?
Hliníkový plech se při 100 °C prodlouží přibližně o 2,4 mm na metr.
Proč je důležité správné odvětrání vikýře?
Správné odvětrání zabraňuje zatékání, vzniku plísní a poškození konstrukce.
Kdy je vhodné zateplit vikýř?
Zateplení vikýře by mělo být provedeno současně s jeho montáží, aby se zabránilo tepelným ztrátám a mostům.
Jak často by se měla kontrolovat údržba oplechování vikýře?
Kontrola oplechování by měla probíhat minimálně dvakrát ročně.
Jaké jsou nejčastější chyby při stavbě vikýře?
Chyby zahrnují nedostatečné těsnění, špatné oplechování a nesprávné ukotvení konstrukce.
Jaký je rozdíl mezi sedlovým a trojúhelníkovým vikýřem?
Sedlový vikýř má dvě střechy se stejným sklonem jako hlavní, trojúhelníkový je bez svislé čelní stěny a má větší sklon.
Jaké nářadí je potřeba pro stavbu vikýře?
Pila, kladivo, hřebíky, metr, vodováha, klempířské nůžky, lepidlo a tmel.
Co je to vikýř typu volské oko?
Je to kulatý vikýř s pokládkou bobrovek, technicky náročný a mezi nejdražšími variantami.
Jaký je základní stavební postup při konstrukci pultového vikýře?
Nejprve se postaví rám vikýře z trámů, následuje montáž střešního pláště a oplechování, přičemž celý proces trvá obvykle 5 až 7 pracovních dní.
Jaké jsou výhody mansardového vikýře oproti klasickému vikýři?
Mansardový vikýř umožňuje větší využití podkrovního prostoru díky dvěma sklonům střechy, což zvyšuje obytnou plochu až o 15 %.
Jaké jsou požadavky na stavební povolení při instalaci vikýře?
Pro vikýře větší než 2 m² je obvykle nutné stavební povolení, které vyžaduje předložení projektové dokumentace a souhlas stavebního úřadu.
Jak správně provést detailní zateplení vikýře, aby se zabránilo tepelným mostům?
Používá se minimálně 150 mm izolace s parozábranou a správným napojením na střešní konstrukci, aby se zabránilo kondenzaci vlhkosti.
Jaká je orientační cena za stavbu vikýře o rozměrech 2×3 metry?
Cena se pohybuje mezi 40 000 až 70 000 Kč v závislosti na materiálech a složitosti konstrukce.
