Správná stavba a konstrukce komínu vyžaduje přesné dodržení norem, zejména ČSN 73 4201, která stanovuje požadavky na výšku komínu nad střechou a průměr komínového průduchu. Klíčovým prvkem je správné umístění a výška sopouchu, jež ovlivňuje účinnost odvodu spalin i statickou stabilitu komínu. Statické zpevnění komínu zajišťuje jeho bezpečnost a dlouhou životnost v různých podmínkách.
Hlavní poznatky
- Minimální výška komínu nad hřebenem do 2 m vzdálenosti je 65 cm.
- Výška středu sopouchu od založení komínu bývá standardně 110, 143, 176 nebo 209 cm.
- Nadstřešní část komínu delší než 1,5 m by měla být staticky vyztužena.
- Základ komínu by měl mít minimální rozměry 500×500 mm a hloubku až 80 cm.
- Montáž komínu je možná při teplotě nad +5 °C, s následnou 72hodinovou péčí.
Jak určit správnou výšku komínu nad střechou a vztah k hřebeni
Správná výška komínu nad střechou závisí přímo na vzdálenosti komínu od hřebene střechy a musí vždy přesahovat hřeben tak, aby byl zajištěn dostatečný tah a bezpečnost. Norma ČSN 73 4201 stanovuje, že při vzdálenosti komínu do 2 metrů od hřebene musí výška přesahovat hřeben o minimálně 65 cm. Při větší vzdálenosti se výška počítá podle přesného vzorce, který zohledňuje vzdálenost a úhel střechy, a doporučuje se přidat 20-25 cm na konstrukční prvky.
Norma pro minimální výšku komínu do 2 m od hřebene
Podle normy ČSN 73 4201 musí být výška komínu nad střechou taková, aby komínový průduch přesahoval hřeben střechy o minimálně 65 cm, pokud je vzdálenost komínu od hřebene menší nebo rovna 2 metrům. Tento limit zajišťuje správný tah komínu a minimalizuje zpětný průvan.
Výpočet výšky komínu nad 2 m podle vzorce
Při vzdálenosti komínu od hřebene větší než 2 metry se výška komínu určuje podle vzorce:
výška komínu nad hřebenem = (vzdálenost od hřebene) × tan β + 65 cm,
kde β představuje úhel střechy, který je standardně 10°. Tento vzorec zohledňuje statické zpevnění komínu a správný tah komínu na základě skutečné polohy nad střechou.
Doporučené navýšení výšky kvůli konstrukčním prvkům
Pro správnou stavbu komínu je vhodné přidat k vypočtené výšce navíc 20-25 cm, které pokryjí konstrukční prvky jako hřebenáč nebo hřebenovou lať. Toto navýšení zajišťuje dostatečnou výztuž nadstřešní části a správnou hydroizolaci základů komínu.
- výška komínu nad střechou ovlivňuje tah a bezpečnost
- správný průměr komínového průduchu musí být v souladu s normou
- statické zpevnění komínu je klíčové pro stabilitu konstrukce
Tip: Výška sopouchu musí být navržena tak, aby odpovídala výšce komínu a zajišťovala plynulý odvod spalin, zvláště u krbových kamen, kde nesprávná výška může zhoršit tah a ohrozit bezpečnost.
Normy a předpisy pro stavbu komínu a výšku sopouchu
Normy a předpisy pro stavbu komínu a výšku sopouchu upravují bezpečnost a funkčnost celé konstrukce. Dodržení těchto pravidel je nezbytné pro správnou montáž i dlouhodobý provoz komínu.
Požadavky normy ČSN 73 4201
Norma ČSN 73 4201 stanovuje minimální účinnou výšku komínu na 5 metrů nad úrovní sopouchu, aby byl zajištěn dostatečný tah a bezpečný odvod spalin. Dále definuje parametry průměru komínového průduchu, který musí odpovídat výkonu zdroje tepla a provozním podmínkám. Součástí požadavků je také statické zpevnění komínu a výztuž nadstřešní části, která zaručuje stabilitu konstrukce za větrných podmínek. Hydroizolace základů musí zabránit vlhkosti ovlivňující životnost komínu.
Certifikace a revize komínu
Každý komín musí splňovat certifikaci EN 13063, která garantuje kvalitu materiálů a konstrukční provedení. Před uvedením do provozu je nezbytné schválení revizním technikem, který ověří dodržení všech norem a pravidel pro stavbu i výšku sopouchu. Tato kontrola zahrnuje také posouzení statického zpevnění a správné montáže podle platných předpisů.
Tip: Častou chybou při stavbě je nedostatečná výška komínu nad střechou, která snižuje účinnost tahu a může vést ke zpětnému úniku spalin. Dodržení normy ČSN 73 4201 je proto nezbytné pro bezpečný a efektivní provoz.
Statické zpevnění a výztuž nadstřešní části komínu
Statické zpevnění nadstřešní části komínu je klíčové pro jeho bezpečný provoz a odolnost vůči povětrnostním vlivům. Podle normy ČSN 73 4201 závisí potřeba výztuže na výšce komínu nad střechou a specifikách konstrukce včetně velikosti průměru komínového průduchu. Zpevnění se provádí pomocí speciálního materiálu CKOV, který se následně zalévá zálivkou CZS, čímž se zajistí pevnost a stabilita.
Výztuž do 1,5 m nad střechou
Výztuž komínu v nadstřešní části do výšky 1,5 metru není povinná, avšak doporučuje se kotvení do krovu pro lepší statické zpevnění komínu. Toto kotvení zvyšuje odolnost konstrukce vůči větru a posouvá hranici bezpečnosti, aniž by bylo nutné provádět kompletní výztuž. Pro správnou funkci sopouchu je důležité dodržet pravidla pro stavbu a konstrukci komínu včetně výšky sopouchu.
Výztuž od 1,5 do 2,5 m
Pro nadstřešní část komínu mezi 1,5 a 2,5 metry výztuž komínu povinně zahrnuje celoplošné zpevnění. Používá se materiál CKOV, který se aplikuje do konstrukce a následně zalévá zálivkou CZS. Tato výztuž nadstřešní části zajišťuje dostatečnou statiku komínu a zabraňuje jeho deformacím i při silném větru. Při této výšce komínu je rovněž nutné pečlivě řešit hydroizolaci základů.

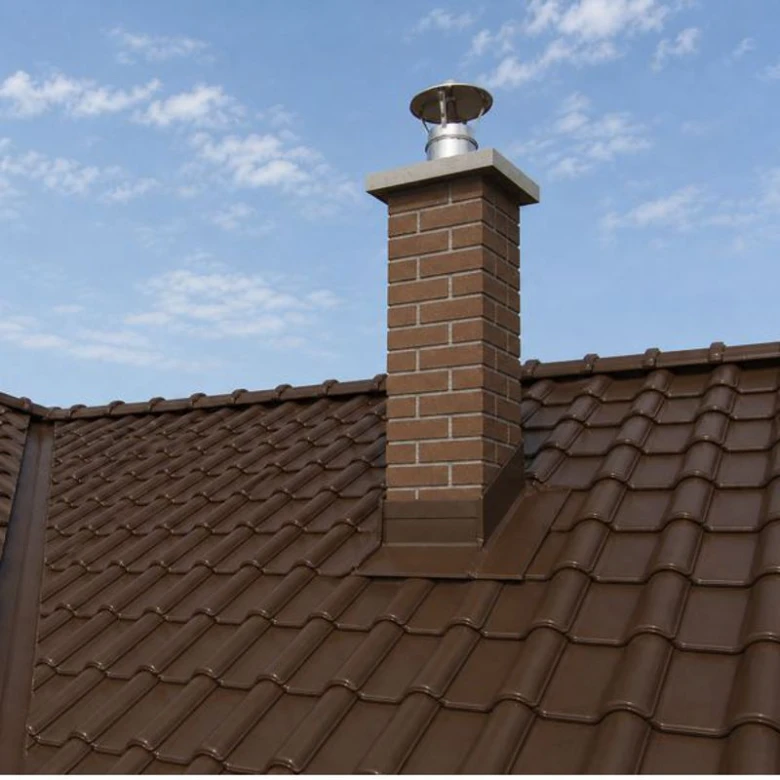

Výztuž nad 2,5 m a nerezový nástavec
Pokud nadstřešní část přesahuje 2,5 metru, je nezbytné provést nejen výztuž celého komínu, ale také instalovat nerezový nástavec. Tento prvek zvyšuje odolnost vůči větru a zabraňuje korozi. Výztuž se provádí opět pomocí materiálu CKOV a zálivky CZS, čímž se maximalizuje pevnost konstrukce. Nevhodná výška sopouchu nebo nedostatečné zpevnění může vést k častým chybám při stavbě komínu týkající se stability a funkčnosti.
- Nadstřešní část do 1,5 m: doporučené kotvení do krovu
- Nadstřešní část 1,5-2,5 m: povinná výztuž CKOV + zálivka CZS
- Nadstřešní část nad 2,5 m: výztuž + nerezový nástavec proti větru
Tip: U konstrukcí s nadstřešní částí delší než 2,5 m doporučuji konzultovat projektanta kvůli správnému statickému zpevnění a splnění všech norem včetně správné výšky sopouchu pro optimální funkci komínu.
Základy komínu – rozměry, hydroizolace a únosnost
Základy komínu jsou klíčovým prvkem pro správnou stavbu a konstrukci komínu včetně výšky sopouchu. Podle normy ČSN 73 4201 musí mít základy minimální rozměry 500 × 500 mm a hloubku 70-80 cm, aby zajistily stabilitu a statické zpevnění komínu. Hydroizolace základů je nezbytná pro ochranu konstrukce proti vlhkosti, která by mohla negativně ovlivnit pevnost i dlouhodobou funkčnost komínu.
Podlaha pod kamny, respektive pod sopouchem, by měla mít únosnost minimálně 250 kg/m², optimálně však 500 kg/m², aby bezpečně unesla váhu kamen a komínové konstrukce bez rizika poškození. Tyto parametry jsou zásadní pro dodržení pravidel pro stavbu a konstrukci komínu včetně výšky sopouchu, protože pevný a suchý základ ovlivňuje i správnou funkci odvodu spalin.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Minimální rozměry základů | 500 × 500 mm | Zajišťuje statickou stabilitu |
| Hloubka základu | 70-80 cm | Ochrana proti mrazu a vlhkosti |
| Únosnost podlahy | min. 250 kg/m² | Doporučeno 500 kg/m² pod kamny |
Jak správně navrhnout a postavit sopouch na komínu pro efektivní odvod spalin
Správné základy a hydroizolace významně ovlivňují i minimální účinnou výšku komínu a její vliv na funkci sopouchu, která závisí na stabilitě a pevnosti celé konstrukce.
Výška a konstrukce sopouchu včetně jeho umístění
Správná výška sopouchu je klíčová pro funkční připojení spotřebiče ke komínu a musí odpovídat normě ČSN 73 4201. Standardní výšky středu sopouchu od založení komínu jsou 110, 143, 176 a 209 cm. Výška sopouchu pro krbová kamna by se měla volit s ohledem na průměr komínového průduchu a požadovaný tah, přičemž platí, že sopouch musí být krátký a přímý, aby nedocházelo k nežádoucímu zpětnému tahu.
Délka sopouchu by neměla překročit délku komínového průduchu a jeho průřez nesmí být větší než průřez komínu. V případě více sopouchů musí být mezi nimi dodržena vzdálenost minimálně 300 mm, pokud jsou úhly připojení 30° a méně, nebo 600 mm u větších úhlů. Použití originálních redukcí zaručuje správné napojení a bezpečný provoz.
- Standardní výšky středu sopouchu: 110, 143, 176, 209 cm
- Sopouch musí být krátký, přímý a s průřezem odpovídajícím komínovému průduchu
- Minimální vzdálenost mezi sopouchy: 300 mm nebo 600 mm dle úhlu napojení
- Používejte originální redukce pro připojení spotřebičů
Jak určit vhodnou výšku sopouchu u komínu pro krbová kamna
Výška sopouchu se volí tak, aby zajistila optimální tah a bezpečné odvádění spalin, zároveň musí respektovat statické zpevnění komínu a výztuž nadstřešní části. Při výstavbě komínu je třeba dbát také na správnou hydroizolaci základů a dodržení minimální výšky komínu nad střechou pro zajištění efektivního odvodu spalin.
Volba průměru komínu dle spotřebiče a délky spalinové cesty
Průměr komínu je klíčovým parametrem ovlivňujícím správnou funkci odvodu spalin a závisí především na výkonu spotřebiče a délce spalinové cesty. Norma ČSN EN 13384-1 stanovuje přesné výpočty pro dimenzování komínového průduchu tak, aby byl zajištěn dostatečný tah a bezpečný odvod spalin.
Doporučené průměry keramických vložek podle typu paliva a výkonu spotřebiče jsou přibližně následující:
| Palivo | Výkon spotřebiče (kW) | Doporučený průměr komínu (mm) |
|---|---|---|
| Plynový spotřebič | 7-11 | 160 |
| Dřevěný spotřebič | 16-25 | 200 |
| Uhlíkový spotřebič | 25-35 | 250 |
Správný průměr komínu pro krbová kamna se volí s ohledem na výkon kamen a délku komínové cesty, přičemž příliš malý průměr může způsobit nedostatečný tah a zanášení spalin. Statické zpevnění komínu, výztuž nadstřešní části a kvalitní hydroizolace základů jsou nezbytné pro dlouhodobou stabilitu konstrukce. Při stavbě je nutné dodržovat pravidla pro stavbu a konstrukci komínu včetně výšky sopouchu, která by měla respektovat normu ČSN 73 4201, aby byl zajištěn optimální tah a bezpečný provoz.
Provozní podmínky a revize před uvedením komínu do provozu
Pro správnou stavbu komínu je klíčové dodržet předepsané provozní podmínky a technické normy, které ovlivňují nejen jeho funkčnost, ale i bezpečnost. Podmínky montáže i doba uvedení do provozu mají přímý dopad na kvalitu a životnost komínu včetně správné výšky sopouchu.
Podmínky montáže komínu
Montáž komínu musí probíhat při minimální teplotě +5 °C, aby došlo k správnému vytvrzení materiálu. Po instalaci je nutné udržovat teplotu nad touto hranicí alespoň 72 hodin, což zajistí dostatečnou pevnost a stabilitu konstrukce. Dodržení této doby vytvrzení ovlivňuje statické zpevnění komínu i správnou funkci průměru komínového průduchu podle normy ČSN 73 4201. Hydroizolace základů a výztuž nadstřešní části jsou rovněž součástí správné konstrukce.
Doba čekání na uvedení do provozu
Komín lze bezpečně uvést do provozu nejdříve 3 dny po montáži, pokud je okolní teplota trvale nad 10 °C. Při nižších teplotách se doba čekání prodlužuje na 5 až 10 dní, aby bylo zajištěno úplné vytvrzení a stabilita konstrukce. Povinnost revize a schválení revizním technikem je nutná před samotným provozem. Tato pravidla pro stavbu a konstrukci komínu včetně výšky sopouchu jsou nezbytná pro dodržení legislativy a bezpečného používání.
- montáž komínu při teplotě nad +5 °C
- udržování teploty po dobu 72 hodin
- uvedení do provozu po 3 dnech při teplotě nad 10 °C
- revize a schválení revizním technikem jako podmínka provozu
Údržba a ochrana komínu proti povětrnostním vlivům
Izolace a ochrana komínu představují klíčové kroky pro zajištění dlouhé životnosti a správné funkce komínu včetně výšky sopouchu. Správně zvolená izolace komínu zabraňuje vlhkosti a mrazu pronikat do konstrukce, čímž snižuje riziko poškození způsobeného povětrnostními vlivy. Dodržování pravidel a norem, jako je ČSN 73 4201, zahrnuje také správné statické zpevnění komínu a hydroizolaci základů.
Materiály pro izolaci komínu
Pro izolaci nadstřešní části komínu se používá minerální vlna, která díky své struktuře efektivně omezuje tepelné ztráty a chrání proti vlhkosti. Alternativně se využívá polystyren, který má nízkou nasákavost a vysokou tepelnou izolaci. Kromě izolace se aplikují speciální nátěry zajišťující ochranu proti vlhkosti a povětrnostním vlivům, které vytvářejí nepropustnou vrstvu na povrchu komínu.
Postupy ochrany proti povětrnostním vlivům
Údržba komínu zahrnuje pravidelnou kontrolu stavu povrchu a zpevnění nadstřešní části, což je důležité pro stabilitu a bezpečnost konstrukce. Impregnace povrchových vrstev komínu zvyšuje odolnost proti dešti, větru a mrazu. Doporučuje se rovněž kontrola hydroizolace základů, která brání pronikání vlhkosti zdola. Pro správnou funkci je zároveň nutné věnovat pozornost výšce komínu nad střechou a průměru komínového průduchu.
Tip: Častou chybou při stavbě komínu je nedostatečné statické zpevnění a ignorování hydroizolace, což vede k rychlému poškození konstrukce vlivem vlhkosti a mrazu.
Pro koho se izolace a ochrana komínu hodí nejvíce? Především pro majitele rodinných domů v oblastech s náročnými povětrnostními podmínkami. Naopak u dobře chráněných a vnitřních komínů může být rozsáhlá izolace méně nezbytná. Dodržení doporučených pravidel a norem zajistí správnou stavbu a konstrukci komínu včetně výšky sopouchu, která výrazně ovlivňuje tah a bezpečnost topení.
Časté dotazy
Jaká je minimální výška komínu nad hřebenem střechy?
Minimální výška komínu nad hřebenem do 2 metrů vzdálenosti je 65 cm s doporučeným navýšením o 20-25 cm kvůli konstrukčním prvkům.
Jaká je standardní výška středu sopouchu od založení komínu?
Standardní výšky středu sopouchu jsou 110 cm, 143 cm, 176 cm a 209 cm podle českých norem.
Kdy je nutné vyztužit nadstřešní část komínu?
Výztuž je povinná u nadstřešní části delší než 1,5 m, u délky nad 2,5 m je nutný navíc nerezový nástavec kvůli větru.
Jaké jsou minimální rozměry a hloubka základů komínu?
Minimální rozměry základu jsou 500×500 mm s hloubkou 70-80 cm, s hydroizolací proti zemní vlhkosti.
Jaká je doporučená doba čekání na uvedení komínu do provozu po montáži?
Komín lze uvést do provozu nejdříve po 3 dnech při teplotě nad 10 °C, při nižších teplotách až po 5-10 dnech.
Jaký průměr komínu je vhodný pro plynový spotřebič o výkonu 7-11 kW?
Doporučený průměr komínu pro plynový spotřebič 7-11 kW je 160 mm.
Jaká je minimální vzdálenost mezi více sopouchy v jednom komínovém průduchu?
Minimální svislá vzdálenost mezi sopouchy je 300 mm při úhlu menším než 90° a 600 mm při větším úhlu.
Jaká je minimální teplota pro montáž komínu?
Montáž komínu je povolena při minimální teplotě +5 °C s nutností udržovat tuto teplotu 72 hodin po montáži.
Jak správně připojit spotřebič ke komínu?
Připojení se provádí originálními redukcemi s těsnící šňůrou na keramický T-kus, průchod stěnou se řeší nerezovým napojovacím dílem.
Jak chránit komín před povětrnostními vlivy?
Používají se izolační materiály jako minerální vlna či polystyren a ochranné nátěry, pravidelná kontrola a impregnace prodlužují životnost komínu.
Jaká je minimální výška komínu od sopouchu podle platných norem?
Minimální výška komínu od sopouchu by měla být alespoň 4 metry, aby bylo zajištěno správné odvětrání spalin.
Jaké materiály se doporučují pro stavbu komínu z cihel?
Pro stavbu komínu z cihel se doporučují žáruvzdorné cihly a speciální žáruvzdorná malta s minimální tloušťkou spáry 10 mm.
Jak správně umístit sopouch u komínu pro krbová kamna?
Sopouch by měl být umístěn ve výšce 1,5 až 2 metry od základny komínu, aby zajistil optimální tah a bezpečný odvod spalin.
Jaké jsou kroky pro správnou hydroizolaci základů komínu?
Základy komínu musí být izolovány asfaltovou nebo plastovou hydroizolací v minimální tloušťce 3 mm, aplikovanou na čistý a rovný podklad.
Jaké jsou nejčastější chyby při stavbě komínu týkající se výšky sopouchu?
Častou chybou je umístění sopouchu příliš nízko pod střechou, což může způsobit zpětný tah a kondenzaci spalin.
Jaký je doporučený průměr komínu pro krbová kamna s výkonem 8 kW?
Pro krbová kamna o výkonu 8 kW se doporučuje průměr komínu 150 mm, aby byl zajištěn správný tah a bezpečný odvod spalin.
Jaké jsou normy pro výšku komínu nad střechou v závislosti na vzdálenosti od hřebene?
Komín musí být minimálně 0,5 metru nad hřebenem, pokud je vzdálen do 1,5 metru od něj; pokud je dále, výška musí být minimálně 1 metr nad střechou.
Jak správně zpevnit nadstřešní část komínu?
Nadstřešní část komínu je nutné vyztužit ocelovými pruty s minimálním průměrem 8 mm a betonovat s minimální tloušťkou 10 cm pro zajištění stability.
