Správný návrh kuchyňských skříněk začíná přesným technickým výkresem, který zohledňuje nejen rozměry, ale i ergonomii kuchyně. Výška kuchyňské linky a rozmístění jednotlivých prvků výrazně ovlivňují pohodlí při vaření i úložné možnosti. Přesná montáž kuchyňských skříněk pak zajistí dlouhodobou funkčnost a estetiku vaší nové kuchyně.
Stručně a jasně
- Standardní hloubka kuchyňské linky je 600 mm a výška pracovní desky se pohybuje mezi 850-950 mm.
- Horní kuchyňské skříňky jsou zavěšeny cca 565 mm nad pracovní deskou pro umístění zástěny.
- Rohové skříňky často využívají speciální výsuvné mechanismy jako karusel LeMans.
- Technický výkres kuchyně zahrnuje přesné rozměry místnosti, umístění spotřebičů a rozvodů s měřítkem 1 cm = 1 m.
- Manipulační prostor před kuchyňskou linkou by měl být minimálně 600 mm pro pohodlný přístup.
Základní typy kuchyňských skříněk a jejich funkce
Kuchyňské skříňky se dělí do několika základních typů, které se liší umístěním, funkcí i rozměry. Horní skříňky jsou zavěšeny nad pracovní deskou a slouží k uložení lehčích předmětů, spodní skříňky tvoří základ kuchyňské linky a často obsahují zásuvky či dvířka pro skladování nádobí a potravin. Vysoké skříně sahají od podlahy ke stropu a často pojmou vestavné spotřebiče, jako jsou trouby nebo lednice. Rohové skříňky využívají prostor v rozích kuchyně a mohou obsahovat otočné mechanismy pro lepší přístup. Potravinové skříňky jsou hlubší a vyšší, ideální pro uskladnění potravin. Ostrůvkové skříňky jsou samostatné, slouží jako pracovní plocha i úložný prostor a rozměry přizpůsobují funkci kuchyňského ostrůvku. Speciální skříňky mohou mít úzké zásuvky nebo výsuvy na koření a příbory.
Tyto typy kuchyňských skříněk se liší i rozměry, které je nutné respektovat při tvorbě technického výkresu kuchyně a plánování ergonomie kuchyně. Například standardní výška kuchyňské linky s horními a spodními skříňkami se pohybuje kolem 85-90 cm, což je optimální pro většinu dospělých uživatelů. Ideální hloubka horních skříněk bývá 30-35 cm, zatímco spodní skříňky mají hloubku obvykle 60 cm, což umožňuje pohodlné uložení běžného kuchyňského vybavení. Při sestavování technického výkresu kuchyně je důležité přesně zaznamenat rozměry kuchyňské linky a materiály kuchyňských skříněk, aby montáž kuchyňských skříněk proběhla bez problémů a výsledná kuchyně byla funkční a estetická.
Přehled základních typů kuchyňských skříněk
| Typ skříňky | Umístění | Funkce | Typické rozměry (výška x hloubka) |
|---|---|---|---|
| Horní skříňka | Zavěšena nad pracovní deskou | Uložení nádobí, koření | 60-90 cm x 30-35 cm |
| Spodní skříňka | Pod pracovní deskou | Skladování nádobí, potravin | 85-90 cm x 60 cm |
| Vysoká skříň | Od podlahy ke stropu | Vestavné spotřebiče, potraviny | 200-220 cm x 60 cm |
| Rohová skříňka | Roh kuchyně | Využití rohového prostoru | Variabilní, často 90 x 90 cm |

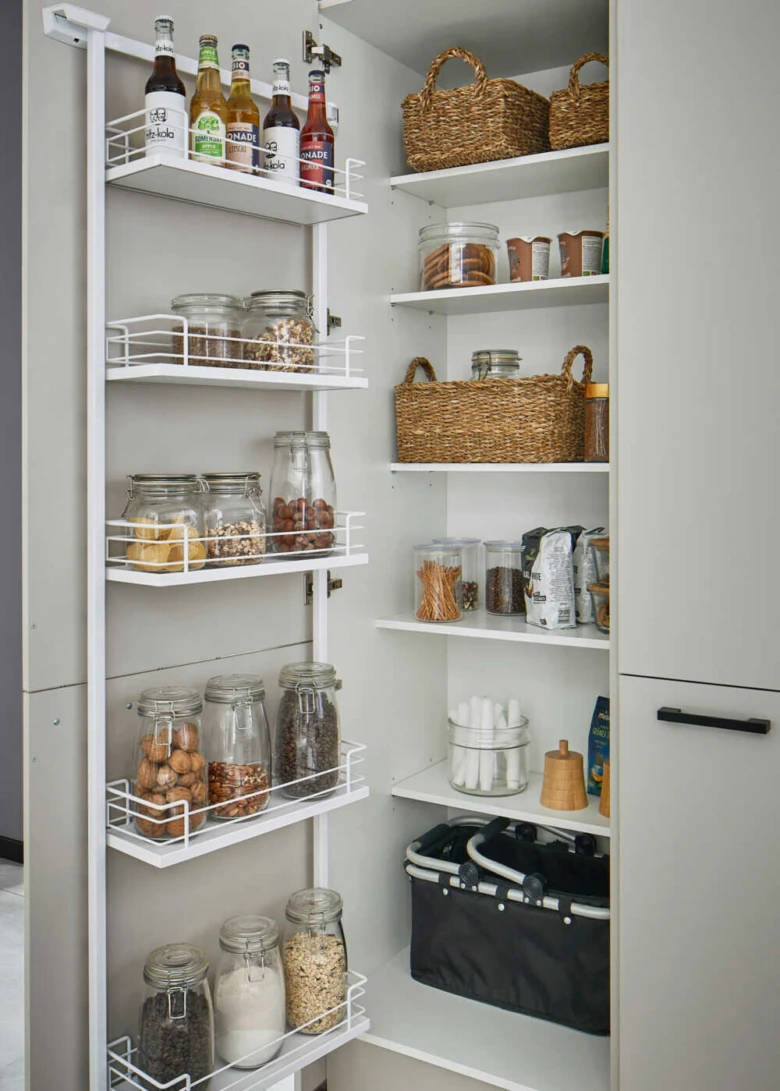

| Potravinová skříňka | Samostatná nebo vysoká | Uložení potravin | 180-220 cm x 60 cm |
| Ostrůvková skříňka | Samostatný kuchyňský prvek | Pracovní plocha i úložný prostor | Podle velikosti ostrůvku, typicky 90-120 cm hloubka |
| Speciální skříňka | Různé pozice | Úzké zásuvky, výsuvy na příbory | Variabilní |
Tip: Při navrhování technického výkresu kuchyně věnujte pozornost přesnému zakreslení rozměrů a umístění jednotlivých skříněk, aby montáž kuchyňských skříněk proběhla hladce a ergonomie kuchyně byla zachována. Častou chybou je nedostatečné odsazení horních skříněk od pracovní desky, které by mělo být minimálně 50 cm pro pohodlnou práci.
Výběr vhodného typu skříněk závisí na uspořádání kuchyně a požadovaném využití prostoru. Například rohové skříňky jsou ideální pro kuchyně s omezenou plochou, zatímco ostrůvkové skříňky se hodí pro větší kuchyňské prostory s dostatkem místa pro pohyb.
Standardní rozměry kuchyňských skříněk a pracovní desky
Při návrhu kuchyňských skříněk a tvorbě technického výkresu kuchyně je nutné vycházet ze standardních rozměrů, které zajišťují ergonomii kuchyně a pohodlné používání. Výška pracovní desky se pohybuje obvykle mezi 850 a 950 mm, což odpovídá normám pro většinu dospělých uživatelů. Tato výška umožňuje efektivní práci bez nadměrného ohýbání nebo zvedání ramen. Mezi pracovní deskou a spodní hranou horních skříněk by měla být zachována vzdálenost kolem 565 mm, aby bylo dostatek prostoru na manipulaci s nádobím a přípravou pokrmů.
Standardní hloubka kuchyňské linky, tedy spodních skříněk, činí 600 mm, což umožňuje umístění vestavných spotřebičů a zároveň zachovává dostatečný pracovní prostor. Horní kuchyňské skříňky mají obvykle menší hloubku, která se pohybuje kolem 300 až 350 mm, což snižuje riziko nárazů hlavy při práci u linky. Výška korpusů spodních i vysokých skříněk dosahuje maximálně 2000 mm, přičemž k této hodnotě je potřeba připočítat sokl, který obvykle měří 100 až 150 mm, takže celková výška může být až 2150 mm. Sokl zajišťuje správnou montáž kuchyňských skříněk a pohodlný přístup k pracovní ploše.
Tabulka standardních rozměrů kuchyňských skříněk a pracovní desky:
| Typ skříňky | Výška (mm) | Hloubka (mm) | Šířka (mm) |
|---|---|---|---|
| Spodní skříňka | 720-780 | 600 | 300, 400, 500, 600 |
| Horní skříňka | 720-900 | 300-350 | 300, 400, 500, 600 |
| Vysoká skříňka | 2000 | 600 | 600, 800, 900 |
| Pracovní deska | 850-950 | 600 | dle šířky linky |
Ergonomie kuchyně vyžaduje, aby tyto rozměry byly dodržovány nejen kvůli pohodlí, ale také proto, aby bylo možné snadno navrhnout technický výkres kuchyně s kuchyňskými skříňkami, které budou přesně zapadat do prostoru. Rozměry a výška kuchyňských skříněk v IKEA například odpovídají uvedeným normám, což usnadňuje plánování a montáž kuchyňských skříněk.
Tip: Častou chybou při návrhu je nedostatečné odsazení horních skříněk od pracovní desky, což omezuje pracovní prostor a komplikuje údržbu. Doporučuji vždy zachovat minimálně 565 mm vzdálenost mezi deskou a spodní hranou horních skříněk.
Výběr správných rozměrů je vhodný pro většinu rodin a prostorů, avšak u velmi malých kuchyní či individuálních projektů může být nutné rozměry upravit. Pro kuchyně s omezeným prostorem jsou vhodnější nižší pracovní desky a menší hloubky skříněk, zatímco větší kuchyně mohou využít i atypické rozměry pro větší komfort.
Zdroj: https://www.eagri.cz/clanek/kuchynske-skrinky-technicke-vykresy/
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak správně vytvořit technický výkres kuchyně s rozměry a symbolikou
Správné vytvoření technického výkresu kuchyně je klíčové pro plánování optimálního uspořádání kuchyňských skříněk, spotřebičů a rozvodů. Tento výkres musí zahrnovat přesné rozměry místnosti, rozmístění oken a dveří, a také symboliku pro instalaci vody, elektřiny a plynu.
Volba správného měřítka a nástrojů
Technický výkres kuchyně se standardně kreslí v měřítku 1:100, což znamená, že 1 centimetr na papíře odpovídá 1 metru ve skutečnosti. Toto měřítko umožňuje přehledné zobrazení všech prvků bez zbytečného zmenšení detailů. Pro vytvoření přesného výkresu můžete využít jednoduché nástroje jako papír, pravítko a tužku, nebo komfortnější digitální programy jako AutoCAD, SketchUp či zdarma dostupný Sweet Home 3D. Tyto softwary pomáhají snadno zakreslit základní tvary místnosti i složitější prvky, včetně kuchyňských skříněk a spotřebičů. Ruční kresba je vhodná pro rychlé náčrty, ale pro finální plán doporučuji digitální řešení kvůli přesnosti a možnosti úprav.
Základní prvky a symbolika v technickém výkresu
Technický výkres kuchyně obsahuje symboly, které jednoznačně označují okna, dveře, spotřebiče a rozvody vody, elektřiny a plynu. Okno se obvykle znázorňuje jako tvar s přerušenou čarou, dveře jako oblouk ukazující směr otevírání. Spotřebiče bývají označeny jednoduchými piktogramy, například obdélníky s příslušnými popisky (lednice, sporák, myčka). Rozvody vody a elektřiny se kreslí čarami s různými typy čar – voda často modrou plnou čarou, elektřina červenou čerchovanou. Plynové rozvody mají obvykle žlutou barvu a odpovídající symboly. Správná symbolika usnadňuje montáž kuchyňských skříněk a instalaci technologií, přičemž minimalizuje chyby v plánování.
Postup tvorby technického výkresu kuchyně
- Změření místnosti – přesně změřte délku a šířku místnosti, včetně výšky stěn, a zaznamenejte pozice oken a dveří.
- Vypracování půdorysu – nakreslete obrysy místnosti v měřítku 1:100 na papír nebo do softwaru.
- Zakreslení oken a dveří – přesně zakreslete jejich umístění a směr otevírání dveří.
- Umístění spotřebičů – zaznamenejte pozice lednice, sporáku, dřezu a dalších zařízení podle ergonomie kuchyně a rozměrů kuchyňské linky.
- Vyznačení rozvodů – zakreslete rozvody vody, elektřiny a plynu podle skutečného nebo plánovaného umístění přípojek.
- Přidání symboliky – označte všechny prvky odpovídajícími symboly pro snadnou orientaci při montáži kuchyňských skříněk.
Tip: Při tvorbě výkresu je vhodné zachovat minimální odstup kuchyňské linky od zdi alespoň 5 cm pro umožnění montáže a údržby. Častá chyba je nepřesné zakreslení rozvodů, což vede k problémům při instalaci spotřebičů.
Pro koho je tento postup vhodný? Pro všechny, kdo plánují vlastní návrh kuchyně, zvlášť pokud chtějí mít kontrolu nad rozměry a uspořádáním. Naopak pro laiky bez základních znalostí technického kreslení může být lepší obrátit se na odborníka nebo architekta.
Jak navrhnout technický výkres kuchyně s kuchyňskými skříňkami
Při navrhování technického výkresu s kuchyňskými skříňkami je třeba zohlednit jejich standardní rozměry a výšku kuchyňské linky, která se obvykle pohybuje mezi 85 a 95 cm. Přesné zakreslení každé skříňky včetně hloubky a šířky umožní efektivní uspořádání a plánování vnitřního prostoru. Výkres by měl také reflektovat ergonomii kuchyně, tedy vhodné vzdálenosti mezi pracovními plochami a pohybové toky. Například uspořádání kuchyně do tvaru L s přesnými rozměry vyžaduje správné zakreslení rohů a zachování minimální šířky pracovních zón kolem 120 cm pro pohodlné používání.
Jaké jsou minimální rozměry kuchyně pro pohodlné používání
Minimální rozměry kuchyně by měly umožnit alespoň 150 cm volného prostoru mezi protilehlými linkami nebo mezi kuchyňskou linkou a ostrůvkem. Výška kuchyňské linky by měla být přizpůsobena vaší postavě, aby se zabránilo nepohodlí při práci. Technický výkres by měl tyto parametry jasně zobrazit, aby bylo možné plánovat nejen estetiku, ale i funkčnost a ergonomii celého prostoru.
Plánování ergonomie a rozložení kuchyňských skříněk v prostoru
Plánování ergonomie a rozložení kuchyňských skříněk v prostoru je základem pro pohodlné a efektivní používání kuchyně. Správné rozměry manipulačního prostoru a vhodné uspořádání kuchyňské linky výrazně ovlivňují pracovní komfort i celkovou funkčnost prostoru.
Doporučené rozměry manipulačního prostoru
Manipulační prostor před kuchyňskou linkou by měl mít minimálně 600 mm, což umožňuje základní pohyb a práci. Pro pohodlnější používání a umístění dvou protilehlých kuchyňských linek se doporučuje vzdálenost mezi nimi 1200 až 1500 mm. Tento rozměr zabraňuje pocitu stísněnosti a zajišťuje dostatek místa pro otevírání skříněk a pohodlný pohyb při vaření. V technickém výkresu kuchyně je proto vhodné tyto rozměry jasně vyznačit, aby bylo možné při montáži kuchyňských skříněk dodržet ergonomická pravidla.
Tip: Častá chyba při plánování je příliš úzký prostor mezi linkami, který omezuje pohyb a zvyšuje riziko nehod.
Typy uspořádání kuchyně a jejich ergonomie

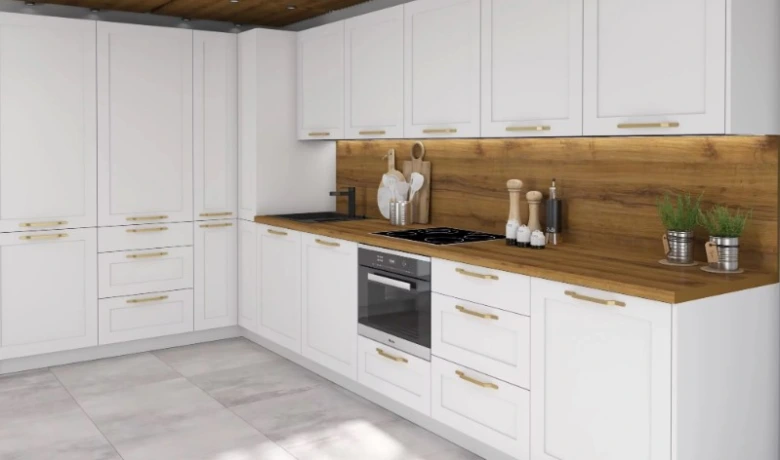

Nejčastější uspořádání kuchyně je do tvaru L, U nebo s ostrůvkem. Kuchyně do tvaru L využívá dva sousední rohy místnosti a vyžaduje minimálně 1200 mm manipulačního prostoru mezi linkami pro plynulý pracovní tok. Uspořádání do U nabízí více pracovní plochy a úložného prostoru, ale prostor mezi protilehlými linkami by měl být ideálně 1500 mm, aby nedocházelo k omezení pohybu. Kuchyňský ostrůvek je vhodný pro větší prostory a umožňuje flexibilní rozložení pracovních zón, doporučená vzdálenost mezi ostrůvkem a linkou je minimálně 1000 mm.
Jaké je ideální uspořádání kuchyně s ohledem na rozměry a ergonomii? Vždy záleží na velikosti místnosti, ale pravidla uvedená výše zajišťují optimální využití prostoru a pohodlí.
Výška a umístění horních a spodních skříněk
Standardní výška pracovní desky kuchyňské linky se pohybuje mezi 850 a 950 mm, přičemž volba závisí na výšce uživatele a ergonomii kuchyně. Horní skříňky se obvykle montují ve výšce 450 až 600 mm nad pracovní deskou, což umožňuje snadný přístup bez nutnosti nadměrného natahování. Spodní skříňky mají standardní hloubku kolem 600 mm, což je optimální pro běžné materiály kuchyňských skříněk a zajišťuje dostatečný úložný prostor.
- Výška pracovní desky: 850-950 mm
- Vzdálenost od pracovní desky k horním skříňkám: 450-600 mm
- Hloubka spodních skříněk: cca 600 mm
Tip: Pro vyšší uživatele se doporučuje pracovní desku umístit blíže k horní hranici výšky, aby se snížilo zatížení zad a ramen.
Správné plánování výšky a umístění skříněk výrazně přispívá k ergonomii kuchyně a eliminuje zbytečné návrhy v technickém výkresu kuchyně, které by mohly ovlivnit montáž kuchyňských skříněk a následnou údržbu.
Doporučené postupy montáže a instalace kuchyňských skříněk
Montáž kuchyňských skříněk vyžaduje nejen přesné upevnění, ale také správné nástroje a dodržování bezpečnostních zásad. V této sekci najdete doporučené nástroje, bezpečnostní postupy a detailní popis kroků montáže, které usnadní instalaci a zajistí dlouhodobou stabilitu kuchyňského vybavení.
Doporučené nástroje pro montáž
Pro montáž kuchyňských skříněk je nezbytné mít po ruce kvalitní montážní nástroje. Patří mezi ně aku vrtačka s různými bity, vodováha pro přesné ustavení, šroubovák s magnetickým zakončením, metr a tužka pro přesné zaměření rozměrů kuchyňské linky. Nezbytné jsou také hmoždinky a vruty přizpůsobené materiálům kuchyňských skříněk – obvykle dřevo nebo laminát. Montážní nástroje vám usnadní upevnění skříněk na zeď i jejich následné seřízení. Pro správné umístění horních a spodních skříněk je vhodné znát standardní výšky kuchyňských skříněk, které se pohybují kolem 70-90 cm pro spodní skříňky a 50-70 cm pro horní, přičemž hloubka se běžně pohybuje kolem 60 cm u spodních a 30-40 cm u horních.
Bezpečnostní zásady při instalaci
Bezpečnost při montáži kuchyňských skříněk je klíčová, aby nedošlo k poškození materiálů ani úrazům. Při práci vždy používejte ochranné rukavice a brýle, zejména při vrtání a upevňování skříněk na stěnu. Ujistěte se, že je stěna vhodná pro kotvení (například zpevněná cihla nebo beton), protože slabší materiály nemusí vydržet váhu plně naložené kuchyňské linky. Při instalaci dodržujte ergonomii kuchyně – například dodržte doporučenou výšku kuchyňské linky a odsazení od zdi minimálně 5 cm, aby byla zajištěna potřebná cirkulace vzduchu a přístup ke stěnám. Častou chybou je nedostatečné upevnění horních skříněk, které pak mohou být nebezpečné při běžném používání.
Postup montáže krok za krokem
- Příprava prostoru – změřte a zakreslete rozměry kuchyňské linky do technického výkresu kuchyně, zaměřte umístění skříněk a připojení spotřebičů.
- Přesné vyznačení – na stěnu označte body pro upevnění skříněk podle rozměrů a doporučených výšek.
- Upevnění spodních skříněk – začněte montáží spodních skříněk s použitím hmoždinek a vrutů, zkontrolujte vodováhou jejich rovinnost.
- Montáž horních skříněk – upevněte horní skříňky na předem označená místa, dbejte na pevné kotvení a správnou výšku nad pracovní deskou.
- Zapojení spotřebičů – pokud jsou skříňky vybaveny elektrickými spotřebiči, připojte je v souladu s bezpečnostními normami.
- Kontrola stability – po dokončení montáže prověřte pevnost a stabilitu všech skříněk, opravte případné nesrovnalosti.
Tip: Montáž kuchyňských skříněk usnadní použití montážních šablon, které zajistí přesné rozměry a správné rozestupy mezi jednotlivými prvky. Dbejte na to, aby materiály kuchyňských skříněk odpovídaly plánovanému zatížení a způsobu užívání kuchyně.
Montáž kuchyňských skříněk s dodržením těchto postupů a bezpečnostních pravidel zajistí nejen estetický vzhled, ale i dlouhodobou funkčnost a bezpečnost vaší kuchyně.
Údržba a opravy kuchyňských skříněk
Údržba kuchyňských skříněk zahrnuje pravidelné čištění a včasné opravy povrchů, které prodlužují životnost a zachovávají estetiku vaší kuchyně. Správná péče se liší podle materiálů kuchyňských skříněk, jako jsou lamino, MDF nebo masiv, přičemž je nutné zohlednit jejich specifické vlastnosti a rozměry, například standardní hloubku 600 mm a výšku korpusů do 2000 mm.
Čištění a péče o povrchy lamino a MDF
Lamino a MDF patří mezi nejčastější materiály kuchyňských skříněk díky odolnosti a cenové dostupnosti. Čištění těchto povrchů by mělo probíhat měkkým hadříkem navlhčeným v roztoku saponátu nebo speciálních čističů určených pro laminované a MDF povrchy, vždy bez abrazivních částic, které by mohly poškodit ochrannou vrstvu. Silné chemikálie, jako jsou agresivní rozpouštědla nebo bělidla, mohou způsobit zmatnění nebo odlupování fólie. Při údržbě je vhodné respektovat výšku pracovní desky mezi 850-950 mm, což usnadňuje přístup k horním i spodním skříňkám, například podle rozměrů běžných kuchyňských linek IKEA.
Údržba a ošetření masivního dřeva
Masivní dřevo je citlivé na vlhkost a mechanické poškození, proto vyžaduje pravidelné ošetření oleji nebo vosky, které zabraňují vysychání, praskání a bobtnání. Povrch masivních skříněk by neměl být vystaven trvalé vlhkosti, která může vést k deformacím. Montáž masivních skříněk je náročnější kvůli jejich vyšší hmotnosti a tloušťce, často přesahující 20 mm u dvířek. Při plánování technického výkresu kuchyně doporučuji zohlednit ergonomii kuchyně tak, aby byl přístup k těmto povrchům snadný pro pravidelnou údržbu a případné opravy.
Běžné opravy a prevence poškození
Nejčastější poškození kuchyňských skříněk se vyskytují na hranách, pantech a površích. Opravy zahrnují dotěsnění uvolněných pantů, výměnu poškozených madel a vyplnění škrábanců opravnými tužkami vhodnými pro daný materiál. Pro prevenci doporučuji:
- pravidelně kontrolovat a dotahovat panty a šrouby, zejména u spodních skříněk s nosností zásuvek až 30 kg
- používat ochranné pásky nebo podložky na místech s častým kontaktem, například u rohových skříněk s výsuvnými mechanismy LeMans
- vyhnout se přetěžování zásuvek a polic nad doporučenou nosnost, která bývá u standardních zásuvek 15-30 kg
Častou chybou je zanedbání vnitřního uspořádání skříněk, které by mělo odpovídat ergonomii kuchyně a minimalizovat opakované zatěžování konstrukce. Například nevhodné rozložení těžkých předmětů ve spodních skříňkách může vést k rychlejšímu opotřebení pantů a poškození korpusu.
Tip: Pravidelná údržba včetně kontroly spojů a správně navržené vnitřní uspořádání podle ergonomických standardů (např. hloubka 600 mm, výška pracovní desky 850-950 mm) výrazně snižují riziko poškození a náročnost oprav. Dodržování standardních rozměrů kuchyňských skříněk usnadňuje přístup a zvyšuje komfort při každodenním používání kuchyně.
Časté dotazy
Jaká je standardní výška pracovní desky v kuchyni?
Standardní výška pracovní desky se pohybuje mezi 850 až 950 mm, což zajišťuje ergonomickou práci v kuchyni.
Jaká je doporučená vzdálenost mezi pracovní deskou a horními skříňkami?
Doporučená vzdálenost je cca 565 mm, aby se mezi ně vešla zástěna a bylo možné pohodlně pracovat.
Jaká je standardní hloubka kuchyňské linky?
Standardní hloubka kuchyňské linky je 600 mm, což umožňuje dostatečný pracovní prostor a úložný prostor v skříňkách.
Jaké jsou základní typy kuchyňských skříněk?
Základní typy jsou horní (závěsné), spodní, vysoké, rohové, potravinové, ostrůvkové a speciální skříňky.
Jak správně vytvořit technický výkres kuchyně?
Použijte měřítko 1:100 (1 cm = 1 m), zakreslete přesné rozměry místnosti, oken, dveří, spotřebičů a rozvodů vody, elektřiny a plynu.
Jaký je minimální manipulační prostor před kuchyňskou linkou?
Minimální manipulační prostor před linkou by měl být 400 mm, doporučený prostor je 600 mm pro pohodlný pohyb.
Jaké jsou doporučené nástroje pro montáž kuchyňských skříněk?
Základní nástroje jsou vrtačka, šroubovák, vodováha, měřicí pásmo a montážní kotvy.
Jak pečovat o kuchyňské skříňky z lamina a MDF?
Čistěte měkkým vlhkým hadříkem, vyhněte se abrazivním čističům a přímému kontaktu s vodou.
Jaké jsou ergonomické výhody uspořádání kuchyně do tvaru L?
Uspořádání do L umožňuje efektivní využití rohu a vytváří dostatek manipulačního prostoru mezi linkami.
Jaké jsou běžné opravy kuchyňských skříněk?
Časté opravy zahrnují upevnění uvolněných pantů, opravu poškozených hran a odstranění škrábanců vhodnými tmely.
Jaká je norma výšky kuchyňské linky podle českých standardů?
Standardní výška kuchyňské linky je obvykle 85 cm od podlahy, což odpovídá ergonomickým normám pro průměrnou výšku dospělého člověka.
Kolik centimetrů by měla být kuchyňská linka odsazená od zdi pro optimální manipulaci?
Kuchyňská linka by měla být odsazena od zdi minimálně o 5 cm, aby bylo možné pohodlně instalovat obklady a zajistit správnou ventilaci.
