Dřevěné vazníky představují efektivní řešení pro moderní střešní konstrukce, které kombinují pevnost a nízkou hmotnost. Díky příhradové konstrukci a použití styčníkových desek umožňují rychlou montáž a optimální rozložení zatížení. Jejich variabilita a pevnost výrazně ovlivňují kvalitu a trvanlivost střechy.
Hlavní poznatky
- Dřevěné vazníky umožňují překlenout rozpětí až 30 metrů bez podpůrných sloupů.
- Tloušťka řeziva se pohybuje mezi 45 a 70 mm, šířka mezi 70 a 240 mm, výška až 240 mm.
- Styčníkové desky jsou z pozinkovaného plechu s minimální vrstvou 275 g/m².
- Cena vazníkové střechy se pohybuje mezi 600 až 1000 Kč/m² bez DPH.
- Vazníky jsou vhodné pro jednoduché tvary střech jako sedlové, pultové nebo valbové.

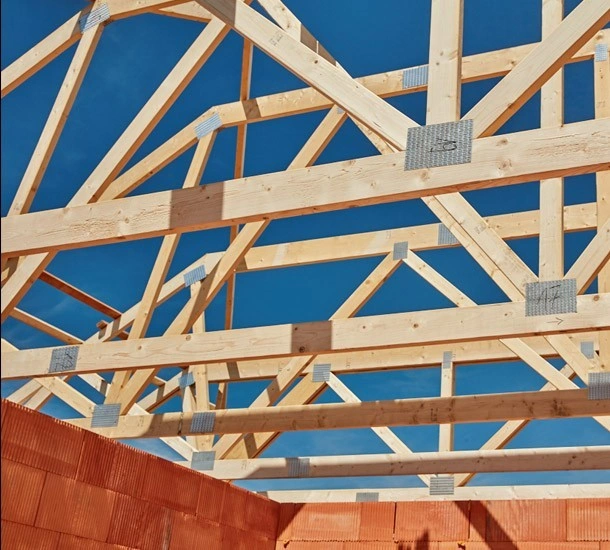

Co jsou dřevěné vazníky a jaká je jejich základní konstrukce?
Dřevěné vazníky jsou příhradové konstrukce vyrobené z kalibrovaného jehličnatého řeziva pevnostní třídy C24, které umožňují překlenout rozpětí až 30 metrů bez potřeby vnitřních podpěrných sloupů. Tento princip výrazně zvyšuje variabilitu vnitřních prostor, protože střešní konstrukce nepřekáží v uspořádání místností. Spojení jednotlivých prvků vazníků se provádí pomocí pozinkovaných styčníkových desek s prolisovanými trny, které zajišťují vysokou pevnost a stabilitu celé konstrukce.
Co jsou dřevěné vazníky a jaká je jejich základní konstrukce?
Dřevěné vazníky tvoří příhradovou soustavu z řeziva pevnostní třídy C24, které je kalibrované a vysušené na vlhkost 12 %. Typická tloušťka řeziva se pohybuje mezi 45 a 70 mm, šířka od 70 do 240 mm a výška prvků od 80 do 240 mm, přičemž délky jednotlivých dílů jsou obvykle 3 až 6 metrů. Vazníky mají převážně trojúhelníkový tvar, který efektivně přenáší zatížení střechy do obvodových nosných zdí, čímž umožňují překlenout rozpětí až 30 metrů bez vnitřních podpěr. Tento systém zároveň přináší značnou materiálovou úsporu oproti tradičním krovům, protože optimalizovaný statický návrh minimalizuje množství použitého dřeva. Spojovací styčníkové desky jsou vyrobeny z pozinkovaného plechu s minimální vrstvou zinku 275 g/m² a hydraulicky lisovány bez mezer, což zaručuje pevné a trvanlivé spoje. Výroba vazníků probíhá s využitím CNC technologií a specializovaného softwaru pro 3D modelování a statické výpočty, což zajišťuje přesnost a opakovatelnost výroby.
Jaký je rozdíl mezi vazníky a tradičním krovem?
Základní rozdíl spočívá v konstrukčním principu a způsobu přenášení zatížení. Dřevěné vazníky jsou prefabrikované příhradové prvky, které překlenou větší rozpětí bez nutnosti vnitřních sloupů, zatímco tradiční krov sestává z nosníků a krokví, často vyžadujících podpůrné sloupy uvnitř budovy. Vazníky díky prefabrikaci šetří materiál, protože optimalizovaný statický návrh snižuje spotřebu dřeva, a zároveň zkracují dobu montáže na stavbě. Statický návrh vazníků respektuje normy ČSN EN 1991-1-3, ČSN EN 1991-1-4 a ČSN EN 1995-1-1, což zaručuje bezpečné a efektivní přenášení zatížení. Rozteč vazníků se běžně pohybuje mezi 1,0 až 2,0 metry, což omezuje možnost instalace vikýřů, a proto nejsou vhodné pro složité tvary střech. Vazníky jsou ideální pro jednoduché střechy sedlové, pultové nebo valbové, kde poskytují dostatek prostoru pro zateplení a instalaci technických rozvodů.
Tip: Častou chybou při montáži vazníků je nedostatečné zavětrování konstrukce, které může vést k deformacím při zatížení větrem mimo rovinu. Montáž by proto měla být prováděna kvalifikovanými odborníky podle statického návrhu.
Pro koho se vazníky hodí: Vazníky jsou vhodné pro stavby s jednoduchými střešními tvary a požadavkem na velká rozpětí bez vnitřních nosných prvků, například rodinné domy, průmyslové haly nebo zemědělské objekty.
Pro koho vazníky nejsou optimální: Vazníky nejsou doporučeny pro složité střechy s vikýři, mansardové nebo obloukové tvary, kde je vhodnější tradiční krov s možností individuálních úprav.
Technické parametry a rozměry dřevěných vazníků
Dřevěné příhradové vazníky jsou vyráběny z jehličnatého řeziva pevnostní třídy C24, které zajišťuje dostatečnou nosnost i při konstrukcích do 12 metrů rozpětí. Tloušťka řeziva se obvykle pohybuje mezi 45 až 70 mm, šířka řeziva dosahuje 70 až 240 mm a výška rámu vazníku bývá od 80 do 240 mm podle statického návrhu a požadavků na střešní konstrukci. Klíčovou součástí jsou styčníkové desky z pozinkovaného plechu s vrstvou 275 g/m², které pevně spojují jednotlivé prvky vazníku a zajišťují stabilitu.
Jaké jsou standardní rozměry dřevěných vazníků
| Parametr | Rozměr (mm) | Materiál / vlastnost |
|---|---|---|
| Tloušťka řeziva | 45-70 | Jehličnaté dřevo, třída C24 |
| Šířka řeziva | 70-240 | Jehličnaté dřevo, třída C24 |
| Výška vazníku | 80-240 | Podle statického návrhu |
| Styčníkové desky | – | Pozinkovaný plech 275 g/m² |
Při montáži vazníků je nezbytné dodržovat přesné rozměry a používat kvalitní styčníkové desky, aby byla zajištěna bezpečnost a dlouhodobá funkčnost dřevěné střešní konstrukce. Statický návrh musí respektovat maximální rozpětí a zatížení střechy, obzvláště u konstrukcí do 12 metrů.
Možnosti a omezení použití dřevěných vazníků ve střeše
Dřevěné příhradové vazníky představují efektivní řešení pro konstrukci střech s jednoduchými tvary. Nejčastěji se používají u sedlových, pultových a valbových střech, kde rozteč vazníků činí obvykle 1,0 až 2,0 metru. Maximální rozpětí konstrukce může dosahovat až 30 metrů, což umožňuje velké volné prostory bez podpěr. Naopak mansardové střechy a střechy s vikýři nejsou pro použití vazníků ideální kvůli komplikovaným tvarům a nutnosti přizpůsobení statického návrhu. Podkroví pod vazníkovou střechou má omezený využitelný prostor, což je třeba zvážit při plánování.
Vazníky a střešní krytiny
Dřevěné vazníky kompatibilně spolupracují s běžnými střešními krytinami, jako jsou tašky, plech nebo asfaltové šindele. Díky statickému návrhu a přesné montáži vazníků lze zajistit dostatečnou nosnost i pro těžší krytiny. Montáž vazníků vyžaduje použití styčníkových desek pro pevné spojení jednotlivých prvků. Omezení nastává u velmi těžkých krytin nebo složitých tvarů střech, kde může být nutné individuální řešení.
Vliv sklonu střechy na použití vazníků
Maximální sklon střechy s vazníkovou konstrukcí se obvykle pohybuje mezi 30° a 45°. Optimální sklon ovlivňuje stabilitu a odvodnění střechy, přičemž příliš malý sklon může zhoršit odtok vody a zatížení konstrukce. Statický návrh vazníků musí zohlednit sklon i plánované zatížení sněhem a větrem, aby byla střecha bezpečná a dlouhodobě funkční.
- Sedlové, pultové a valbové střechy jsou primárními kandidáty pro vazníkovou konstrukci
- Rozteč vazníků standardně 1,0-2,0 m umožňuje efektivní rozložení zatížení
- Složitější tvary střech, jako mansardové či s vikýři, vyžadují jiné konstrukční postupy
- Podkroví pod vazníkovou střechou je omezené, spíše vhodné pro skladování než obytný prostor

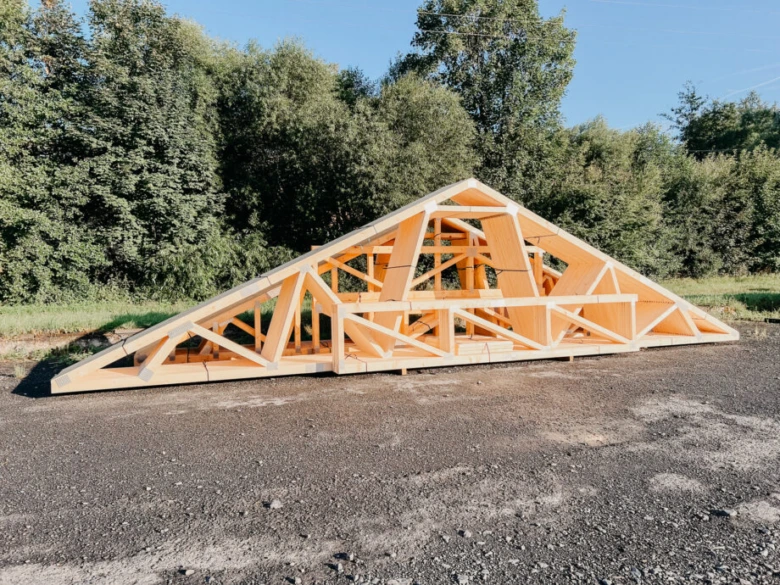

Výroba a spojování dřevěných vazníků
Výroba dřevěných vazníků začíná výběrem kalibrovaného a vysušeného řeziva třídy S4S, obvykle z jehličnatého dřeva pevnostní třídy C24. Tloušťka řeziva se pohybuje mezi 45 až 70 mm, šířka od 70 do 240 mm a výška od 80 do 240 mm, přičemž délky jednotlivých prvků jsou běžně 3 až 6 metrů. Použité dřevo není nutné chemicky ošetřovat, s výjimkou speciálních impregnovaných fošen pro zvýšení odolnosti. Pro přesné řezání a tvarování se využívá CNC pila řízená softwarem FINE, který zároveň provádí 3D vizualizace a statické výpočty, čímž optimalizuje rozměry a nosnost vazníků podle konkrétního statického návrhu.
Spojování dřevěných prvků vazníků probíhá pomocí pozinkovaných styčníkových desek s minimální vrstvou zinku 275 g/m², případně z nerezové oceli. Tyto desky jsou hydraulicky lisovány z obou stran bez mezer a spár, přičemž lisování probíhá na specializovaných lisech (např. MARK VI) řízených softwarem. Díky tomuto spojení vznikají pevné, trvanlivé a staticky spolehlivé spoje, které minimalizují riziko poruchy konstrukce. Montáž vazníků se tak výrazně zjednodušuje a eliminuje chyby často spojené s tradičními krovy.

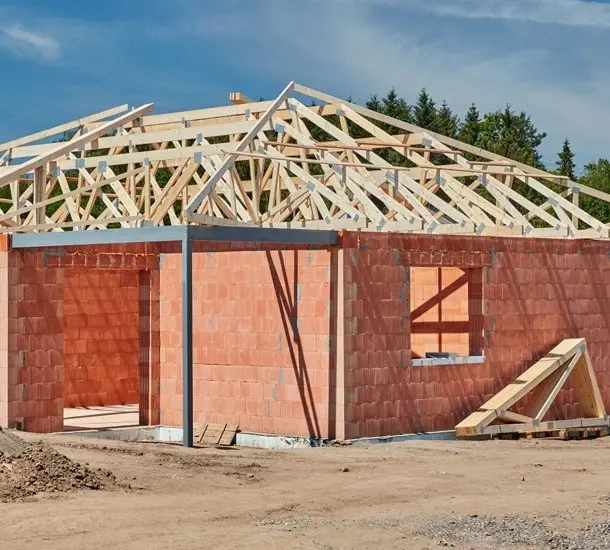

Jak se používají dřevěné příhradové vazníky ve střeše
Příhradové vazníky se ve střešní konstrukci používají zejména díky vysoké pevnosti a nízké hmotnosti, což umožňuje překlenout rozpětí až do 30 metrů bez podpůrných sloupů. Pro správnou funkci je nezbytné dodržet přesné rozměry a umístění styčníkových desek podle statického návrhu, který respektuje normy ČSN EN 1991-1-3 (zatížení sněhem), ČSN EN 1991-1-4 (zatížení větrem) a ČSN EN 1995-1-1 (dimenzování dřeva a spojů). Vazníky jsou většinou trojúhelníkové příhradové soustavy, vhodné pro jednoduché střechy jako sedlové, pultové či valbové. Nevhodné jsou pro složité tvary střech, například mansardové nebo s vikýři, kde je lepší použít tradiční krov.
Tip: Častou chybou při montáži vazníků je nesprávné umístění styčníkových desek, které může vést k oslabení spoje a následným deformacím konstrukce. Proto je nutné montáž svěřit kvalifikovaným odborníkům a přesně dodržovat statický návrh.
Vazníky přenášejí zatížení střechy přímo na nosné zdi a zároveň umožňují dostatečný prostor pro zateplení a instalaci technických prvků. Pro vytvoření obytného podkroví se často používá masivnější řezivo nebo vrstvené konstrukce (zdvojené, ztrojené), přičemž rozteč vazníků bývá 1,0 až 2,0 metru. Tento rozestup omezuje možnost instalace vikýřů, což je třeba zohlednit při návrhu střechy.
Vazníky jsou vyráběny prefabrikovaně, což zrychluje montáž a snižuje náklady. Cena vazníkové střechy včetně montáže a materiálu se orientačně pohybuje mezi 600 až 1000 Kč bez DPH za 1 m² půdorysné plochy střechy. Z hlediska požární ochrany je často nutné vazníky chránit protipožárními podhledy, například sádrokartonem.
Pro koho se vazníky hodí: Vazníky jsou ideální pro stavby s jednoduchými tvary střech a požadavkem na velká rozpětí bez podpěr, například rodinné domy, průmyslové haly nebo zemědělské objekty. Pro koho nejsou vhodné: Nevhodné jsou pro složité střechy s mnoha detaily, kde je lepší použít tradiční dřevěný krov.
Výhody oproti tradičnímu krovu a ekonomické aspekty
Rozdíl mezi vazníky a tradičním krovem u dřevěné střechy spočívá především v konstrukčním řešení. Příhradové vazníky tvoří lehkou, prefabrikovanou dřevěnou střešní konstrukci spojenou styčníkovými deskami, což výrazně snižuje spotřebu materiálu a dobu montáže. Na rozdíl od tradičního krovu, který vyžaduje řezbu a montáž přímo na stavbě, umožňují vazníky rychlejší montáž i přesnější statický návrh.
Cena dřevěných příhradových vazníků na metr čtvereční se pohybuje mezi 600 až 1000 Kč bez DPH v závislosti na rozměrech vazníků a složitosti konstrukce. Tento cenový rozsah zahrnuje materiál i montáž vazníků, což znamená značnou úsporu oproti klasickému krovu, kde náklady často rostou kvůli vyšší spotřebě dřeva a delší pracovní době.
Tabulka porovnání cen a vlastností:
| Konstrukce | Cena (Kč/m² bez DPH) | Úspora materiálu | Montážní čas | Životnost (let) |
|---|---|---|---|---|
| Tradiční krov | 900-1300 | Nízká | Delší | 50-70 |
| Příhradové vazníky | 600-1000 | Vysoká | Kratší | 50-70 |
Odborná rada: Příhradové vazníky nabízejí lepší prostorovou flexibilitu ve srovnání s tradičním krokem a umožňují energetickou úsporu díky přesnějšímu statickému návrhu a menším tepelným mostům. Nevýhodou může být omezená možnost úprav na stavbě a potřeba přesné výroby.
Použití vazníkové konstrukce se hodí zejména u novostaveb a větších střech do rozměru zhruba 12 metrů, kde je potřeba rychlá montáž a efektivní využití materiálu. Naopak u komplikovaných tvarů střech nebo u rekonstrukcí tradiční krov často zůstává vhodnější volbou.
Požární ochrana dřevěných vazníků
Požární ochrana dřevěných vazníků je zásadní pro bezpečnost střešní konstrukce, zejména u příhradových vazníků s rozpětím až do 30 metrů. Podle platných ČSN EN norem, konkrétně ČSN EN 1995-1-2, musí být tyto konstrukce opatřeny protipožárními podhledy, které zpomalují šíření ohně a zvyšují požární odolnost celé střechy. Nejčastěji se používá sádrokarton třídy reakce na oheň A1 nebo A2, který ve spojení s precizním statickým návrhem podle ČSN EN 1991-1-1 a správnou montáží vazníků garantuje požadovaný požární limit (obvykle 30 až 60 minut).
Rozměry vazníků a kvalita spojovacích prvků, jako jsou pozinkované styčníkové desky s minimální vrstvou 275 g/m², musí splňovat požadavky na požární odolnost bez kompromisů ve statické funkci. Při montáži je nezbytné zajistit, aby protipožární podhledy nebyly mechanicky poškozeny a aby spoje styčníkových desek nebyly vystaveny přímému ohni, což by mohlo oslabit konstrukci.
Tip: Při instalaci pohledových dřevěných vazníků doporučuji použít speciální protipožární nátěry s certifikací dle ČSN EN 13501-1, které doplňují sádrokartonové podhledy a zvyšují požární bezpečnost bez zásadního zásahu do estetického vzhledu konstrukce. Tento přístup je vhodný zejména tam, kde je požadována viditelná dřevěná konstrukce s vyšší požární odolností.
Na co si dát pozor: častou chybou je nedostatečné zakrytí vazníků protipožárními podhledy nebo poškození těchto vrstev během montáže, což výrazně snižuje požární odolnost celé střechy. Pro koho se to hodí: protipožární ochrana je nezbytná u všech vazníkových konstrukcí s rozpětím nad 12 metrů a tam, kde to vyžadují stavební předpisy. Pro menší konstrukce nebo nevytápěné objekty s nízkým požárním rizikem lze ochranu řešit individuálně podle statického návrhu a místních norem.

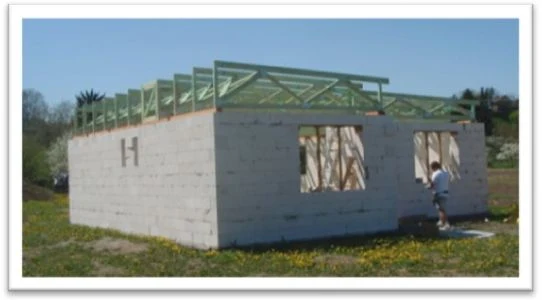

Montáž dřevěných vazníků ve střešní konstrukci
Montáž dřevěných vazníků ve střešní konstrukci probíhá převážně jako prefabrikovaný proces, který výrazně zrychluje stavbu. Bezpečnost zajišťují kvalifikovaní odborníci, kteří dbají na správné upevnění a dodržení rozteče vazníků v rozsahu 1,0 až 2,0 metrů. Následující návod na montáž dřevěných vazníků ve střeše představuje praktický postup spolu s důrazem na časté chyby při instalaci.
Příprava a kontrola materiálu
Před montáží je nezbytná kontrola kvality dřevěných příhradových vazníků, zejména stav dřeva a správné osazení styčníkových desek. Příprava podkladu zahrnuje rovný a pevný povrch, který zajistí stabilní uložení konstrukce. Zároveň se ověřuje soulad rozměrů vazníků s požadavky statického návrhu.

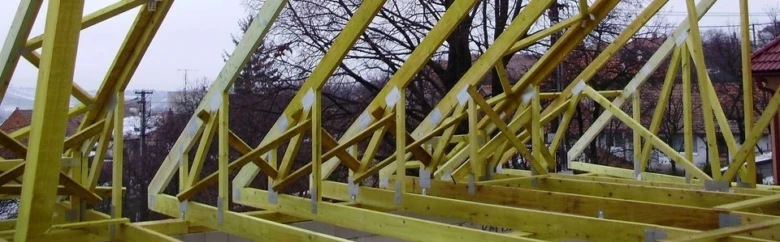

Upevnění a rozteč vazníků
Správné upevnění vazníků je klíčové pro bezpečnost celé dřevěné střešní konstrukce. Vazníky se instalují v rozteči obvykle mezi 1,0 a 2,0 metry, což zajišťuje optimální rozložení zatížení. Nesprávné kotvení může vést k deformacím nebo porušení stability celé střechy.
Zavětrování a kontrola stability
Zavětrování představuje důležitý prvek, který zabraňuje bočním pohybům vazníků a zvyšuje celkovou pevnost konstrukce. Po montáži odborníci provádějí finální kontrolu stability, aby vyloučili nedostatky a předcházeli budoucím problémům. Mezi časté chyby patří právě nedostatečné zavětrování a nesprávné kotvení vazníků.
Tip: Montáž vazníků se hodí zejména u střech do 12 metrů rozpětí s prefabrikovanými prvky, pro složitější tvary nebo větší rozpětí je vhodnější tradiční krov s individuálním statickým návrhem.
Časté dotazy
Jaký je maximální rozpětí dřevěných vazníků?
Dřevěné vazníky umožňují překlenout rozpětí až 30 metrů bez podpůrných sloupů.
Z jakého materiálu se vyrábějí dřevěné vazníky?
Používá se kalibrované jehličnaté řezivo pevnostní třídy C24 s tloušťkou 45-70 mm.
Jaká je cena vazníkové střechy na metr čtvereční?
Cena se pohybuje mezi 600 až 1000 Kč bez DPH za 1 m² půdorysné plochy střechy.
Pro jaké typy střech jsou vazníky vhodné?
Vazníky jsou vhodné pro jednoduché tvary jako sedlové, pultové a valbové střechy.
Jaká je doporučená rozteč vazníků při montáži?
Rozteč vazníků bývá 1,0 až 2,0 metru podle typu konstrukce a zatížení.
Jak probíhá spojení jednotlivých prvků vazníků?
Spojení je realizováno ocelovými styčníkovými deskami z pozinkovaného plechu s minimální vrstvou 275 g/m².
Jak se chrání dřevěné vazníky proti požáru?
Vazníky musí být chráněny protipožárními podhledy, často sádrokartonem, podle platných ČSN EN norem.
Jaké jsou časté chyby při montáži vazníků?
Časté chyby zahrnují nesprávné kotvení, nedostatečné zavětrování a nepřesné rozteče.
Jaké jsou ekologické výhody vazníků?
Vazníky jsou vyrobeny z přírodních materiálů bez chemických úprav, přispívají k prodyšnému a zdravému vnitřnímu klimatu.
Jaká je životnost dřevěných vazníků?
Při správné montáži a údržbě mají vazníky vysokou životnost srovnatelnou s tradičními krovy.
Jaký je rozdíl mezi dřevěnými vazníky a tradičním krovem?
Dřevěné vazníky jsou prefabrikované příhradové konstrukce, zatímco tradiční krov se skládá z jednotlivých trámů a latí montovaných přímo na stavbě.
Jaký je maximální sklon střechy vhodný pro dřevěné vazníky?
Maximální doporučený sklon střechy s dřevěnými vazníky je obvykle kolem 45 stupňů, ale záleží na konkrétním projektu a typu vazníků.
Jaké jsou standardní rozměry dřevěných vazníků?
Standardní délka vazníků se pohybuje od 6 do 12 metrů, přičemž výška příhradové konstrukce bývá mezi 50 až 100 cm.
Jak probíhá montáž pohledových dřevěných vazníků ve střeše?
Pohledové vazníky se montují s důrazem na estetiku, kdy jsou spoje pečlivě zakryty a povrch ošetřen proti vlhkosti a škůdcům, montáž probíhá podle přesného montážního plánu.
Jaká je cena dřevěných příhradových vazníků na metr délky?
Cena dřevěných příhradových vazníků se pohybuje přibližně od 800 do 1500 Kč za běžný metr délky, v závislosti na rozměrech a typu spojů.
